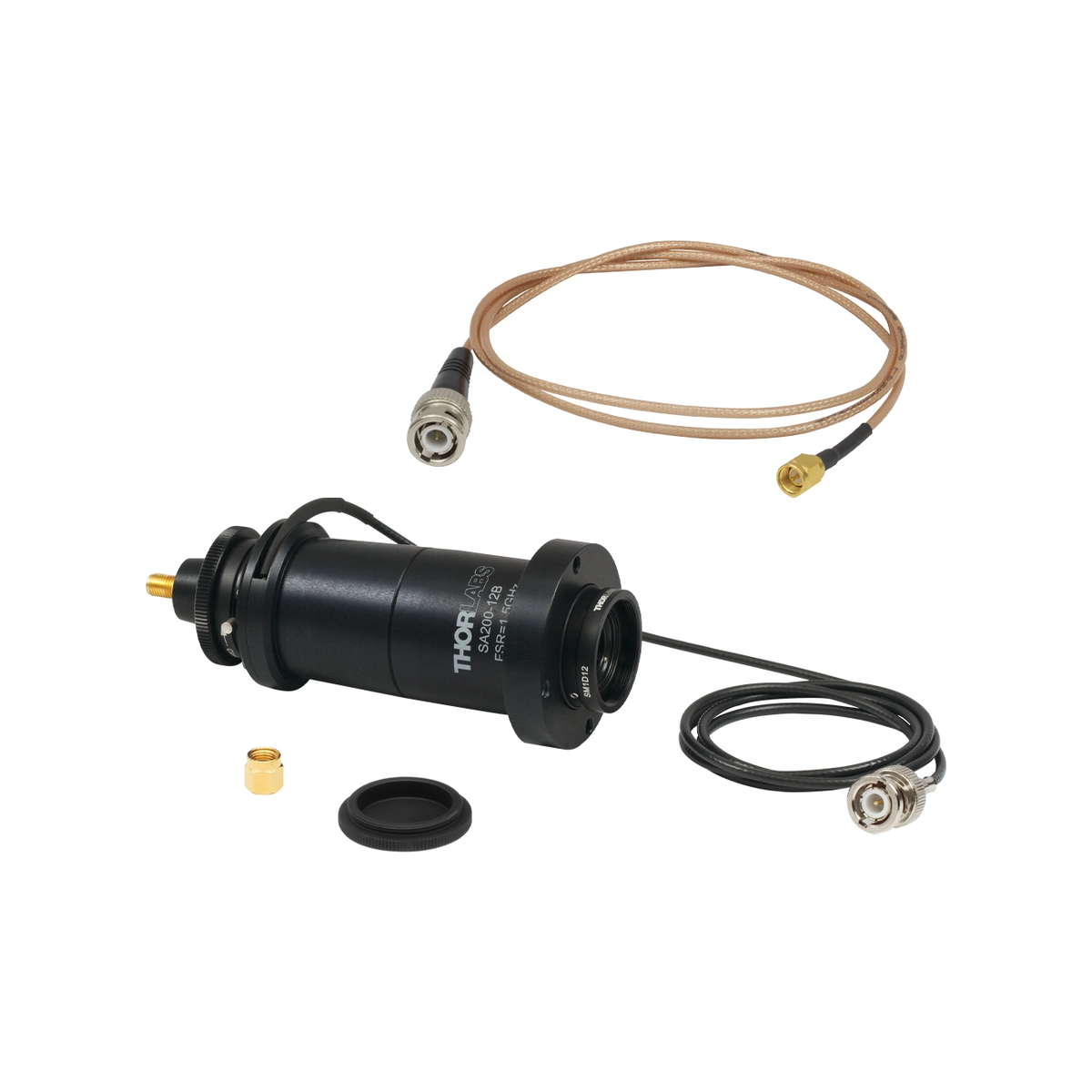

SA200-12B – 扫描式法布里-珀罗干涉仪
Thorlabs 原厂品质 · 扫描式法布里-珀罗干涉仪 · FSR 1.5 GHz · 精细度 ≥ 200 · 1275 – 2000 nm
SA200-12B是一款专为高分辨率光谱分析设计的扫描式法布里-珀罗干涉仪。它采用压电扫描机制与球面共焦腔设计，提供卓越的频率分辨率。其1.5 GHz自由光谱范围与≥200的高精细度，结合1275-2000 nm的宽波长覆盖，使其成为激光线宽测量与精密光谱研究的理想选择，同系列SA30型号精细度更可达1500以上。
产品概述
SA200-12B扫描式法布里-珀罗干涉仪是一款高性能的光谱分析工具，专为1275至2000 nm近红外波段的高分辨率光谱测量而设计。该设备基于法布里-珀罗干涉原理，采用球面-球面对称共焦腔结构，有效降低了衍射损耗并提升了光束匹配效率。
其核心机制依赖于压电陶瓷驱动器对腔长的连续精确调谐，实现高达1.5 GHz自由光谱范围（FSR）内的无跳模扫描。结合小于8 MHz的极窄分辨率（FWHM）与超过1000:1的高对比度，SA200-12B能够精准解析复杂的光谱精细结构。设备内置光电探测器，支持自由空间光输入，并通过Sub-D 15针接口与SA201B控制器无缝对接，广泛应用于激光线宽表征、气体分子吸收光谱分析、光通信器件测试及量子光学等前沿科研领域。
核心特性
- 高分辨率光谱分析：分辨率（FWHM）< 8 MHz，轻松解析光谱精细结构。
- 压电连续扫描调谐：内置压电陶瓷驱动器，实现±1.5 FSR的平滑无跳模扫描。
- 优异精细度与对比度：精细度≥200，对比度>1000:1，确保高信噪比测量。
- 对称共焦腔设计：球面-球面共焦结构，有效降低衍射损耗，优化光束耦合。
- 宽近红外波长覆盖：支持1275 – 2000 nm波段，满足多种近红外激光分析需求。
- 集成光电探测系统：内置高灵敏度光电探测器，简化外部光路搭建与信号采集。
- 标准化控制接口：配备Sub-D 15针连接器，完美兼容SA201B控制器，即插即用。
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 1275 – 2000 nm |
| 自由光谱范围 (FSR) | 1.5 GHz |
| 精细度 (Finesse) | ≥ 200 |
| 分辨率 (FWHM) | < 8 MHz |
| 峰值透过率 | > 30% (典型值) |
| 对比度 | > 1000:1 (典型值) |
| 腔体设计 | 球面-球面对称共焦腔 |
| 压电扫描范围 | ± 1.5 FSR (典型值) |
| 输入方式 | 自由空间输入 |
| 探测器配置 | 内置光电探测器 |
| 安装方式 | 圆柱形外壳 / 固定支架 |
| 电气连接 | Sub-D 15针连接器 |
| 配套控制器 | SA201B (需单独购买) |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
法布里-珀罗干涉原理与共焦腔优势
SA200-12B基于多光束干涉原理，通过两个高反射率镜面构成的谐振腔实现频率选择。其采用的球面-球面对称共焦腔设计，使得腔镜曲率半径等于腔长，这种结构不仅对机械振动和热漂移具有天然的自准直补偿能力，还能显著降低高阶模的衍射损耗，从而保证基模的高纯度透过，提升整体精细度与测量稳定性。
压电扫描机制与精密控制
设备内部集成了高精度压电陶瓷（PZT）驱动器。通过向PZT施加线性锯齿波电压，可连续、平滑地改变干涉仪的腔长，实现高达±1.5 FSR的无跳模扫描。配合SA201B控制器，用户可精确调节扫描速率与范围，轻松获取高分辨率的光谱透射曲线，满足激光线宽和频率稳定度的严苛测量需求。
模式匹配与光路对准
为获得最佳干涉条纹对比度，自由空间输入光束需进行严格的模式匹配。建议使用合适的透镜组将入射光束聚焦，使其束腰位置与干涉仪腔中心重合，并精确调整光束入射角度以匹配共焦腔的基模场分布。良好的对准不仅能最大化峰值透过率，还能有效抑制寄生模式，确保光谱数据的真实性与可靠性。
应用领域
- 激光线宽与频率稳定度表征
- 近红外气体分子吸收光谱检测
- 光通信器件波长与模式分析
- 量子光学与单光子光谱测量
- 拉曼与布里渊散射光谱精细结构解析
订货信息
本产品型号为 SA200-12B，下单时请提供完整型号。
本干涉仪可配合SA201B控制器使用（需单独订购），实现完整的扫描光谱分析功能。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 扫描式法布里-珀罗干涉仪的工作原理是什么？
A: 扫描式法布里-珀罗干涉仪由两块高反射率的平行反射镜组成共焦光学谐振腔。通过压电陶瓷（PZT）驱动其中一块反射镜，周期性改变腔长，实现透射波长的连续扫描。入射光在腔内多次反射形成多光束干涉，只有满足谐振条件（腔长为半波长整数倍）的特定波长才能透过。配合光电探测器和示波器，可以实时观测入射光的光谱结构，用于激光线宽测量、模式分析、气体吸收光谱检测等应用。
Q2: SA200、SA210和SA30系列有什么区别？
A: SA200系列是标准型扫描干涉仪，自由光谱范围（FSR）为1.5 GHz，精细度≥200，适合大多数通用光谱分析应用。SA210系列是高分辨率型，FSR为10 GHz，精细度≥200，适合测量线宽较宽或需要更大无歧义光谱范围的激光源。SA30系列是高精细度型，FSR为1.5 GHz，精细度≥1500，分辨率可达MHz量级，适合超窄线宽激光测量和高分辨光谱研究，需要外接光电探测器使用。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指干涉仪相邻两个透射峰之间的频率间隔，代表仪器可以无歧义测量的最大光谱范围。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映干涉仪的光谱分辨能力，精细度越高，分辨率越好。例如FSR=1.5 GHz、Finesse=200的干涉仪，分辨率约为7.5 MHz；而Finesse=1500的SA30系列，分辨率可达到1 MHz以下。
Q4: 什么是模式匹配？为什么需要模式匹配？
A: 模式匹配是指使入射光束的空间模式（束腰大小和位置）与干涉仪腔体的本征基模相匹配。模式不匹配会激发高阶横模，导致透射谱中出现多个模式，降低主模的透过率和对比度，影响测量精度。对于共焦法布里-珀罗干涉仪，需要将入射光束聚焦到腔中心，使束腰直径匹配腔的基模尺寸。通常使用单个透镜即可实现模式匹配，具体焦距选择请参考产品手册中的模式匹配表格。
Q5: 干涉仪需要搭配什么控制器使用？
A: SA200和SA210系列干涉仪推荐搭配SA201B扫描法布里-珀罗干涉仪控制器使用，该控制器提供压电驱动电压、探测器信号放大和扫描波形输出，通过Sub-D 15针线缆与干涉仪连接。SA30系列需外接光电探测器和独立的压电驱动源。控制器需单独订购，如有需要请咨询销售人员。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
