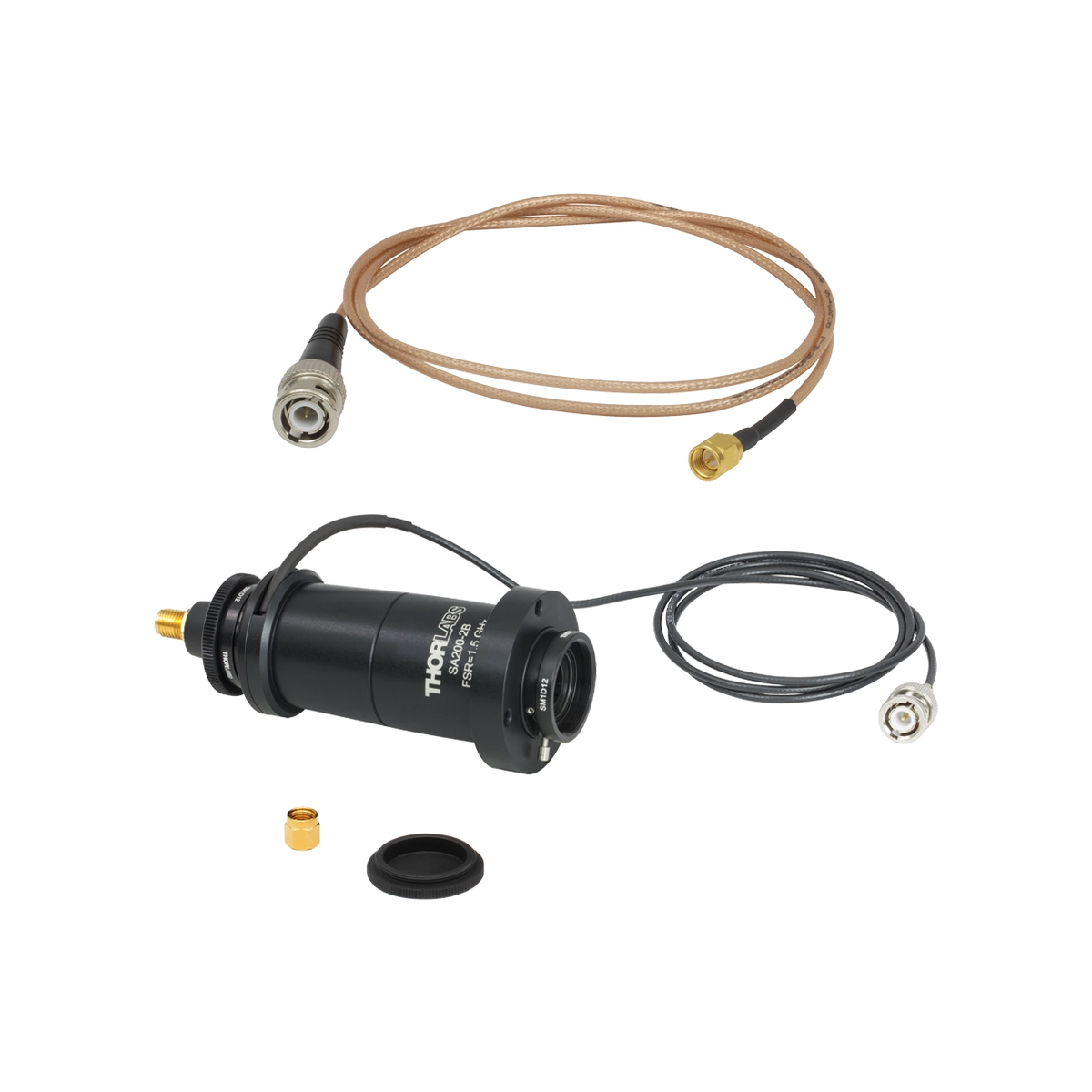

SA200-2B – 扫描式法布里-珀罗干涉仪
Thorlabs 原厂品质 · 扫描式法布里-珀罗干涉仪 · FSR 1.5 GHz · 精细度 ≥ 200 · 290 – 355 nm
SA200-2B扫描式法布里-珀罗干涉仪专为高分辨率光谱分析设计，具备1.5 GHz自由光谱范围。其采用对称共焦腔与压电扫描机制，实现连续调谐与≥200的高精细度（同系列SA30精细度可达1500以上）。支持290-355 nm波段，是激光线宽测量与气体检测的理想选择，为您提供精准可靠的光谱分析方案。
产品概述
SA200-2B是一款高性能扫描式法布里-珀罗干涉仪，专为紫外至可见光波段（290-355 nm）的精密光谱分析而设计。该产品基于多光束干涉原理，采用球面-球面对称共焦腔结构，有效降低了衍射损耗并提升了模式稳定性。通过内置压电陶瓷驱动器对腔长进行连续、线性的精密调节，实现高达1.5 GHz的自由光谱范围和小于8 MHz的极高分辨率。
SA200-2B集成了高灵敏度光电探测器，支持自由空间光输入，峰值透过率大于30%，对比度优于1000:1。其圆柱形外壳设计便于光学系统集成，并通过Sub-D 15针连接器与SA201B控制器无缝配合，实现扫描电压的精确控制。广泛应用于激光线宽测量、高分辨气体吸收光谱、光通信信道监测及基础量子光学研究等前沿领域。
核心特性
- 高分辨率光谱分析：分辨率（FWHM）< 8 MHz，轻松解析极窄线宽激光
- 压电连续扫描调谐：内置PZT驱动器，支持±1.5 FSR线性扫描，实现动态光谱监测
- 高精细度与共焦腔设计：精细度≥200（SA30系列可达1500+），对称共焦腔大幅降低衍射损耗
- 宽波长覆盖：专为290-355 nm紫外波段优化，满足特定激光光源分析需求
- 集成化光电探测：内置高灵敏度光电探测器，峰值透过率>30%，对比度>1000:1
- 便捷系统集成：自由空间输入，圆柱形外壳与固定支架设计，易于光学平台安装
- 专用控制器兼容：配备Sub-D 15针接口，与SA201B控制器完美匹配，确保扫描电压精确稳定
技术规格
| 技术参数 | 规格值 |
|---|---|
| 产品类型 | 扫描式法布里-珀罗干涉仪 |
| 波长范围 | 290 – 355 nm |
| 自由光谱范围（FSR） | 1.5 GHz |
| 精细度（Finesse） | ≥ 200 |
| 分辨率（FWHM） | < 8 MHz |
| 峰值透过率 | > 30%（典型值） |
| 对比度 | > 1000:1（典型值） |
| 腔体设计 | 球面-球面对称共焦腔 |
| 扫描范围 | ± 1.5 FSR（典型值） |
| 输入方式 | 自由空间输入 |
| 探测器配置 | 内置光电探测器 |
| 安装方式 | 圆柱形外壳 / 固定支架 |
| 电气连接 | Sub-D 15针连接器 |
| 配套控制器 | SA201B（需单独购买） |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
法布里-珀罗干涉原理与共焦腔优势
SA200-2B基于多光束干涉原理，通过两高反镜间多次反射形成尖锐的透射峰。其核心的球面-球面对称共焦腔设计，不仅使光束在腔内自洽，大幅降低了衍射损耗，还确保了极高的空间模式纯度。这种设计使得干涉仪在保持高精细度的同时，具备优异的信噪比和对比度，峰值透过率典型值超过30%。
压电扫描机制与精确控制
设备内置高精度压电陶瓷驱动器，通过改变腔长实现透射峰频率的连续调谐。配合SA201B控制器提供的锯齿波或三角波扫描电压，可实现±1.5 FSR的线性扫描范围。这种压电扫描机制使其能够动态捕捉激光线宽、监测频率漂移，分辨率优于8 MHz，满足极高精度的光谱分析需求。
模式匹配与光学对准
为获得最佳干涉信号，自由空间输入光束需与干涉仪的基模进行良好的模式匹配。建议使用合适的透镜组将入射光束的束腰位置和大小调整至与共焦腔模式一致。圆柱形外壳与固定支架设计提供了稳固的机械支撑，配合标准接口，可轻松集成至各类复杂光学系统中，广泛应用于激光表征与气体吸收光谱测量。
应用领域
- 激光线宽测量与频率稳定性分析
- 高分辨气体吸收光谱与痕量检测
- 光通信信道监测与多波长光源表征
- 量子光学实验与单频激光表征
- 拉曼光谱与布里渊散射精细结构测量
订货信息
本产品型号为 SA200-2B，下单时请提供完整型号。
本干涉仪可配合SA201B控制器使用（需单独订购），实现完整的扫描光谱分析功能。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 扫描式法布里-珀罗干涉仪的工作原理是什么？
A: 扫描式法布里-珀罗干涉仪由两块高反射率的平行反射镜组成共焦光学谐振腔。通过压电陶瓷（PZT）驱动其中一块反射镜，周期性改变腔长，实现透射波长的连续扫描。入射光在腔内多次反射形成多光束干涉，只有满足谐振条件（腔长为半波长整数倍）的特定波长才能透过。配合光电探测器和示波器，可以实时观测入射光的光谱结构，用于激光线宽测量、模式分析、气体吸收光谱检测等应用。
Q2: SA200、SA210和SA30系列有什么区别？
A: SA200系列是标准型扫描干涉仪，自由光谱范围（FSR）为1.5 GHz，精细度≥200，适合大多数通用光谱分析应用。SA210系列是高分辨率型，FSR为10 GHz，精细度≥200，适合测量线宽较宽或需要更大无歧义光谱范围的激光源。SA30系列是高精细度型，FSR为1.5 GHz，精细度≥1500，分辨率可达MHz量级，适合超窄线宽激光测量和高分辨光谱研究，需要外接光电探测器使用。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指干涉仪相邻两个透射峰之间的频率间隔，代表仪器可以无歧义测量的最大光谱范围。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映干涉仪的光谱分辨能力，精细度越高，分辨率越好。例如FSR=1.5 GHz、Finesse=200的干涉仪，分辨率约为7.5 MHz；而Finesse=1500的SA30系列，分辨率可达到1 MHz以下。
Q4: 什么是模式匹配？为什么需要模式匹配？
A: 模式匹配是指使入射光束的空间模式（束腰大小和位置）与干涉仪腔体的本征基模相匹配。模式不匹配会激发高阶横模，导致透射谱中出现多个模式，降低主模的透过率和对比度，影响测量精度。对于共焦法布里-珀罗干涉仪，需要将入射光束聚焦到腔中心，使束腰直径匹配腔的基模尺寸。通常使用单个透镜即可实现模式匹配，具体焦距选择请参考产品手册中的模式匹配表格。
Q5: 干涉仪需要搭配什么控制器使用？
A: SA200和SA210系列干涉仪推荐搭配SA201B扫描法布里-珀罗干涉仪控制器使用，该控制器提供压电驱动电压、探测器信号放大和扫描波形输出，通过Sub-D 15针线缆与干涉仪连接。SA30系列需外接光电探测器和独立的压电驱动源。控制器需单独订购，如有需要请咨询销售人员。
