SIVS – 观察屏
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

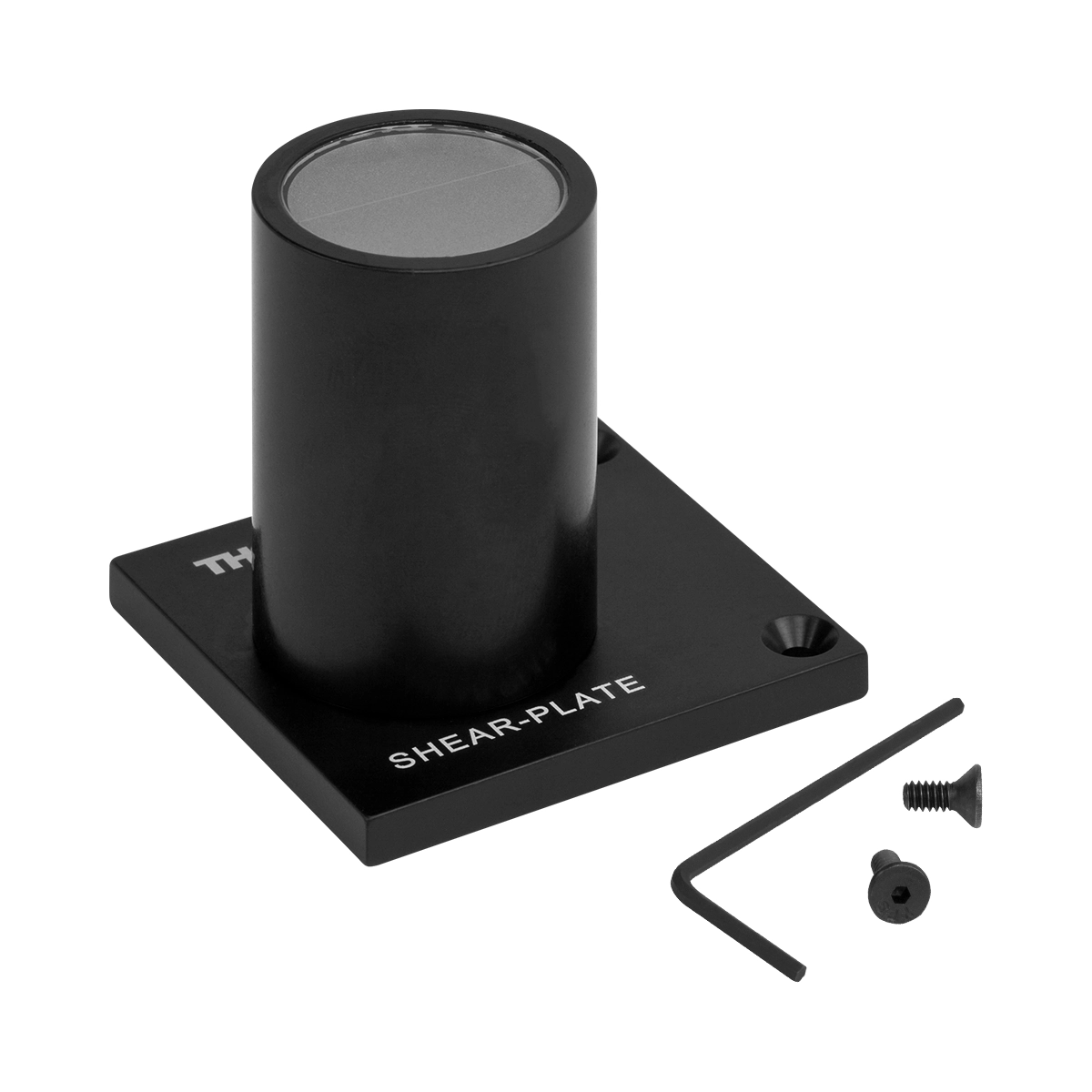

SIVS 是 Thorlabs 专为剪切干涉仪设计的放大观察屏，主要用于放大并观察由小直径（Ø1 mm 至 Ø10 mm）相干光束产生的干涉条纹。它通过光学放大机制，帮助用户清晰分辨肉眼难以直接识别的微小干涉图案，从而实现对光束波前畸变和准直状态的定性检测。
该观察屏在物理结构上专为适配 Thorlabs 的剪切干涉仪底座而设计，能够无缝兼容 SI035、SI050、SI100 以及 SI254 型号。其核心工作区域针对 Ø1 mm 至 Ø10 mm 的光束直径进行了优化，确保光束能够完整覆盖散射板并产生清晰的干涉图样。
SIVS 的散射板上刻有参考刻度线，这一特殊设计使得用户能够直观判断干涉条纹是否与参考线平行。通过观察条纹的倾斜方向与间距，操作人员可以准确判定入射光束是处于会聚、发散还是完全准直状态，是光路调试和准直透镜对准过程中的关键辅助配件。
核心规格参数
核心特点
- 专为 Ø1 mm 至 Ø10 mm 小直径相干光束设计的干涉条纹放大观察功能
- 散射板集成刻度参考线，支持直观判断条纹平行度以定性分析光束准直状态
- 机械结构兼容 Thorlabs SI035、SI050、SI100 及 SI254 剪切干涉仪底座
- 有效解决微小光束干涉图案肉眼难以分辨的问题，提升光路调试效率
- 针对相干光束优化，支持会聚、发散及完全准直状态的精准定性检测
- 结合剪切干涉仪使用，可直观反映波前曲率及光束质量
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| VRC2 | 可见光/近红外观察卡 | 卡式 | 400-640 nm, 800-1700 nm | 标准 | 参考价 |
| VRC3 | 紫外/可见光观察卡 | 卡式 | 300-540 nm | 紫外 | 参考价 |
| VRC5 | 红外观察卡 | 卡式 | 700-1400 nm | 红外 | 参考价 |
| VRC7 | 近红外观察卡 | 卡式 | 700-1400 nm | 近红外 | 参考价 |
| SIVS ★ | 观察屏 | 请咨询 | 请咨询 | 本款 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
SIVS 放大观察屏的核心工作原理基于剪切干涉技术。当相干光束通过剪切干涉仪的分束元件后，会产生两束存在微小横向位移的相干光，这两束光在 SIVS 的散射屏上叠加形成干涉条纹。观察屏的放大特性使得这些微小间距的条纹能够被肉眼清晰分辨。
在定性检测光束准直性时，用户需观察干涉条纹与散射板上刻度参考线的相对关系。若条纹与参考线平行，表明光束已完全准直；若条纹发生倾斜，则表明光束存在会聚或发散。条纹的倾斜方向和密度直接反映了波前的曲率状态。
该配件设计用于直接安装在 Thorlabs 剪切干涉仪底座（如 SI035、SI050、SI100）的指定接口处。需要注意的是，虽然 SIVS 在机械结构上与 SI254 兼容，但由于 SI254 本身已具备直接观察大直径光束的能力，通常无需额外搭配 SIVS 使用。
为了获得清晰的干涉图案，入射光源的有效相干长度必须大于所用剪切板引起的光程差（ΔOPL）。此外，干涉条纹的对比度和强度受入射光偏振态的影响，当光的偏振方向垂直于入射平面时，观察到的条纹强度达到最大。
在实际光学系统搭建中，SIVS 广泛应用于激光器的输出光束质量评估、扩束系统的准直调试以及复杂光路中的波前检测。它有效解决了小直径光束干涉图案难以直接观测的技术痛点，提升了光路对准的效率与精度。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: SIVS 放大观察屏适用于哪些型号的剪切干涉仪？
SIVS 兼容 Thorlabs 的 SI035、SI050、SI100 和 SI254 剪切干涉仪底座。但需注意，SI254 本身已设计用于直接观察大直径光束，通常无需搭配 SIVS 使用。
Q2: 使用 SIVS 观察干涉条纹时，对光源有什么具体要求？
入射光必须具有足够的相干长度，且有效相干长度需大于所用剪切板引起的光程差（ΔOPL）才能产生干涉。此外，当入射光的偏振方向垂直于入射平面时，条纹图案的强度最大。
Q3: 如何通过 SIVS 判断光束是否已经准直？
观察散射屏上产生的干涉条纹，并对比条纹与板上的刻度参考线。如果干涉条纹与参考刻度线完全平行，则说明光束已完全准直；若条纹倾斜，则代表光束处于会聚或发散状态。
Q4: SIVS 适合观察多大直径的光束？
SIVS 专为小直径相干光束设计，适用的光束直径范围为 Ø1 mm 至 Ø10 mm。
