Description

产品特点

• 紫外激光优化：针对355nm紫外激光波长进行优化设计，透光率大于94%，确保激光能量高效传输
• 大面积扫描：105mm×105mm的超大扫描幅面，适合大幅面精密加工需求
• 紧凑设计：总长度仅50.9mm，外径89mm，结构紧凑便于集成到各种激光设备中
• 高精度光斑：19-20μm的光斑尺寸范围，满足精细打标和微加工需求
• 优质材料：采用黑色阳极氧化铝外壳，表面处理精良，耐磨耐用
• 标准接口：配备M55×1和M85×1双螺纹规格，兼容多种扫描头接口

技术参数

参数项目	参数值

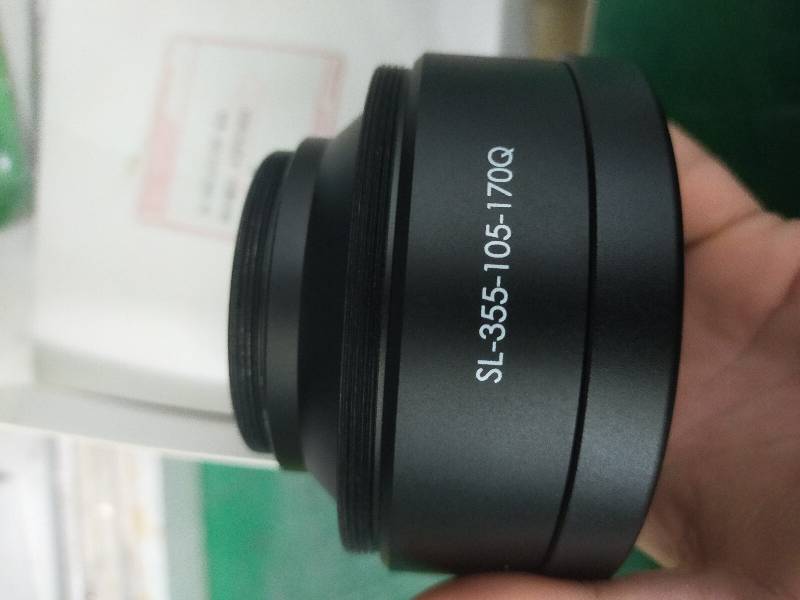

型号	SL-355-105-170Q
适用波长	355nm
有效焦距(EFL)	170mm
后焦距(BFL)	216.06mm
工作距离(WD)	219.06mm
扫描角度	±27°
扫描长度	148mm
扫描幅面	105mm × 105mm
输入光束直径	6mm (1/e²)
M1-M2间距	14mm
M2-镜头中心	20mm
M2-安装边	13.72mm
光斑尺寸范围	19-20μm (1/e²)
外径	89mm
螺纹规格	M55×1 / M85×1
总长度	50.9mm
保护窗片	D76T2
透光率	>94%
材质	铝合金（黑色阳极氧化）

应用领域

• 激光打标：适用于UV紫外激光打标机，实现精细永久标记
• 精密雕刻：电子元器件、集成电路、医疗器械的精细雕刻
• PCB加工：印刷电路板的钻孔、切割和标记
• 玻璃加工：玻璃表面精细蚀刻和微加工
• 首饰加工：珠宝、钟表等精密饰品标记
• 防伪追溯：医药包装、烟酒防伪标签制作

包装清单

• SL-355-105-170Q 紫外场镜 × 1
• 保护盖 × 2
• 安装说明卡 × 1

品质保证

本产品为BC品牌正品，享受厂家提供的质量保证服务。如有任何质量问题或安装疑问，请联系我们的技术支持团队。
