Description
产品特点
- 高功率紫外激光兼容：专为355nm紫外激光设计，透过率>95%，完美适配紫外激光打标系统
- 大300mm幅面扫描：支持300mm×300mm大面积打标，满足大幅面加工需求
- 高精度成像：采用优质紫外熔融石英镜片，确保激光光斑均匀、边缘清晰
- 长焦距设计：420mm焦距，提供483.1mm工作距离，方便工件上下料
- 低像差设计：优化光学设计，扫描角度±28°时仍保持优异的光斑质量
- 精密螺纹接口：M85×1标准螺纹，兼容主流振镜系统
- 带保护窗口：内置Φ90×3mm保护窗，有效防护镜头污染
- 紧凑设计：总长度仅53mm，外径100mm，安装便捷
技术参数
| 参数项目 | 参数值 |
|---|---|

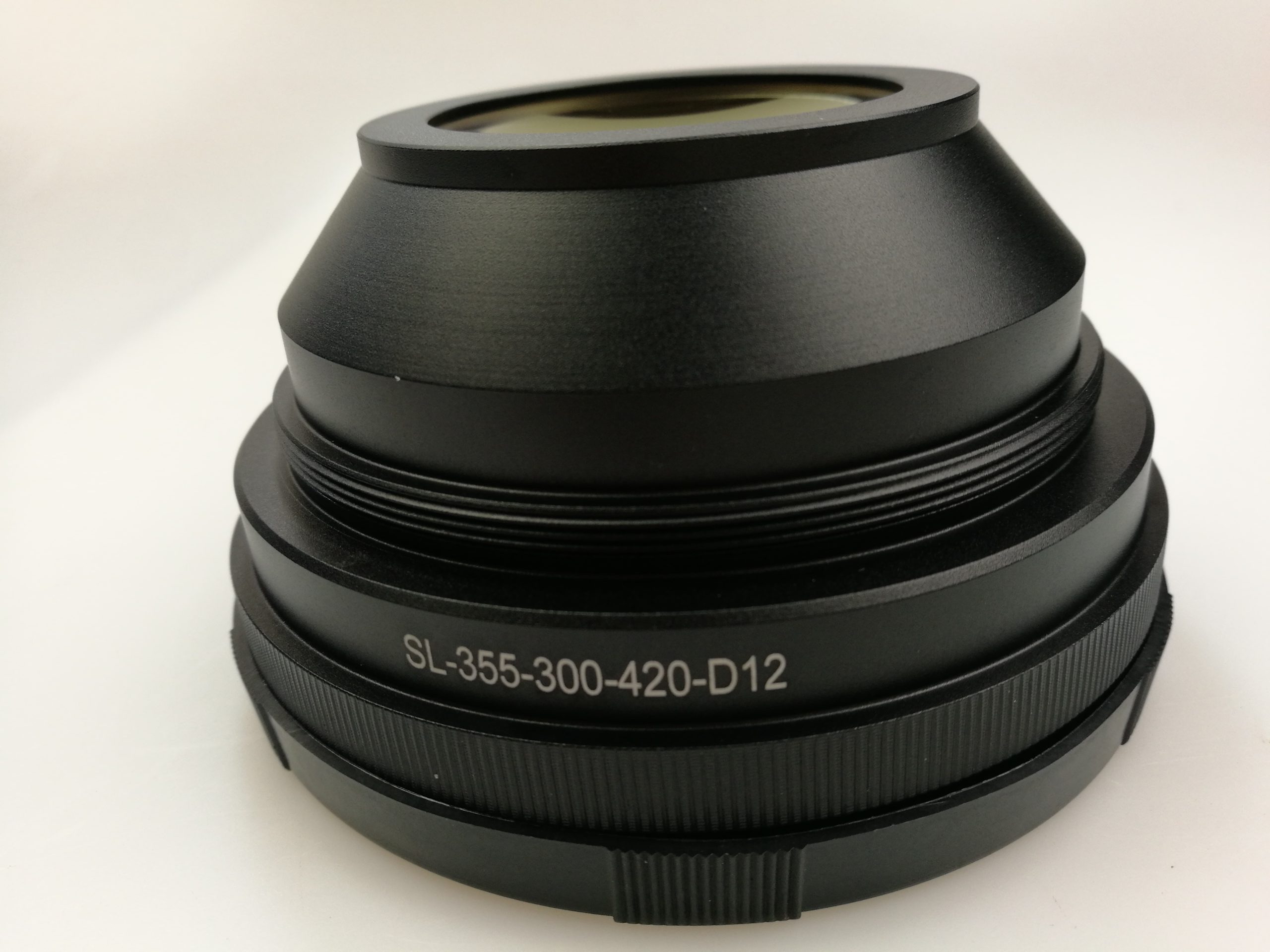

| 型号 | SL-355-300-420-D12 |
| 适用波长 | 355nm |
| 有效焦距(EFL) | 420mm |
| 后焦距(FFL) | 506.4mm |
| 工作距离(WD) | 483.1mm |
| 扫描角度 | ±28° |
| 扫描长度 | 424mm |
| 扫描幅面 | 300mm×300mm |
| 输入光束直径(1/e²) | M1: 16mm, M2: 22mm |
| 光斑范围(1/e²) | 45-55μm |
| 外径 | 100mm |
| 螺纹规格 | M85×1 |
| 总长度 | 53mm |
| 保护窗口 | Φ90×3mm |
| 透过率 | >95% |
| 偏心度(Telecentricity) | <1.4° |
| 参考扫描头 | SCANcube14 |
应用场景
- 紫外激光打标：PCB电路板、半导体晶圆、电子元器件的精密打标
- 医药包装标识：医疗器械、药品包装的永久性标记，符合医疗器械追溯要求
- 塑料制品加工：适用于PP、PE、PVC等塑料的高质量打标
- 玻璃雕刻：化妆品包装、玻璃制品的精美图文雕刻
- 金属表面处理：不锈钢、钛合金等金属的浅纹标记
- FPCB加工：柔性线路板的精细切割和打标
- 3C电子：手机壳、智能穿戴设备的logo和序列号标记
选型说明
SL-355-300-420-D12是大300mm幅面紫外场镜，适合需要大面积精密打标的应用场景。如需更小幅面的高功率应用，可选择D8或D10系列。该场镜配合SCANcube14扫描头使用效果最佳。
### 下载链接
产品外形图纸下载
