产品概述

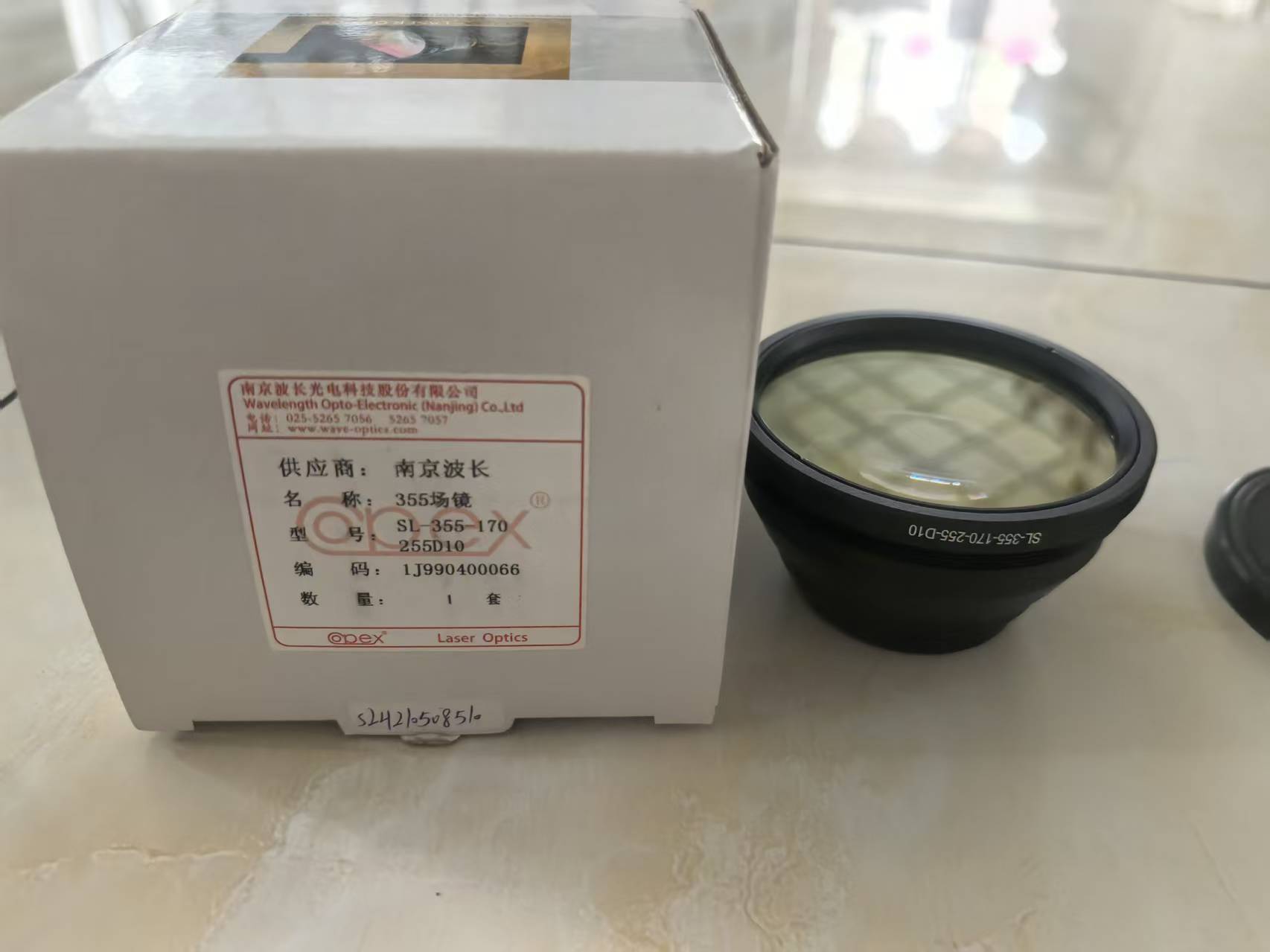

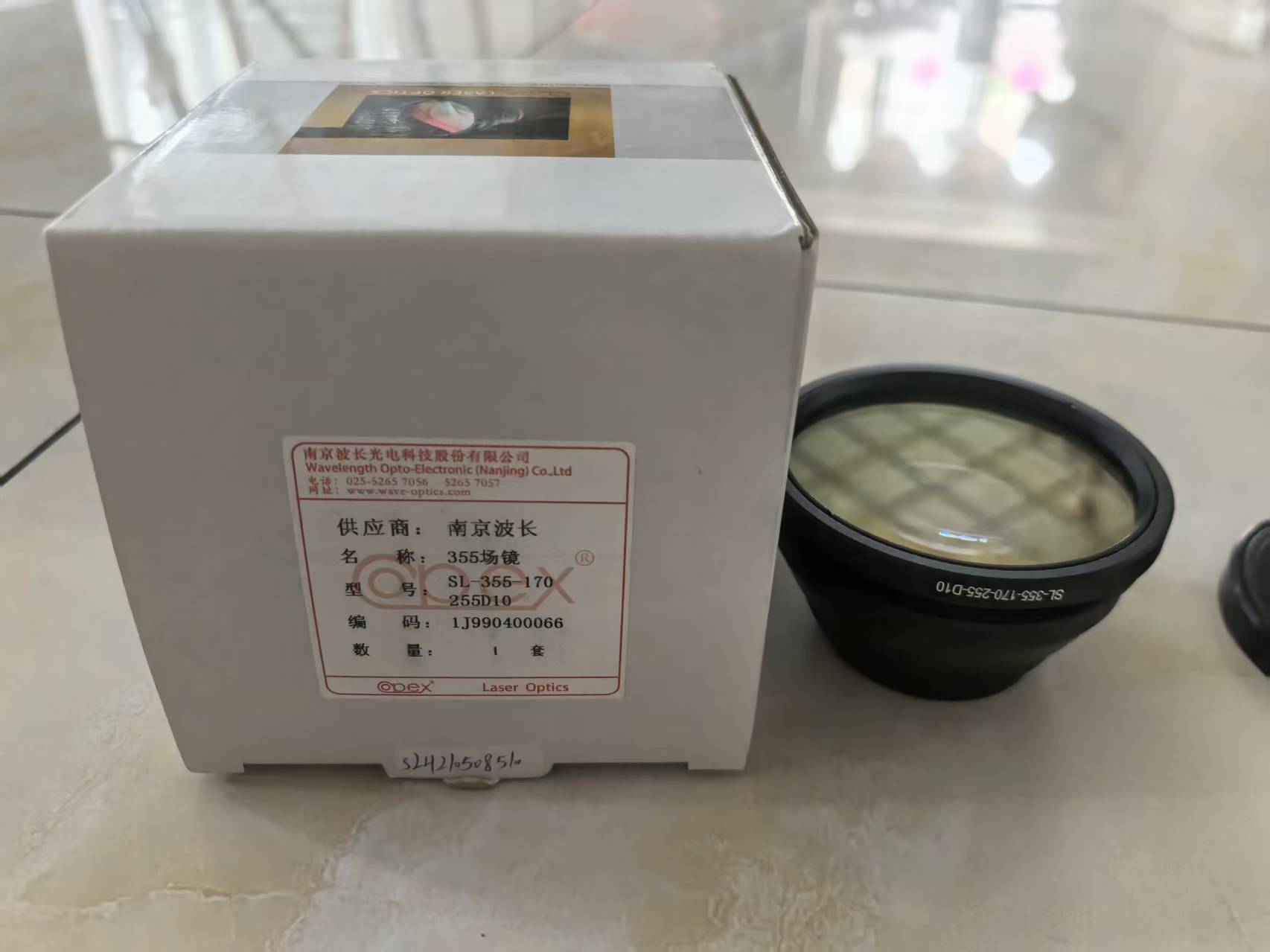

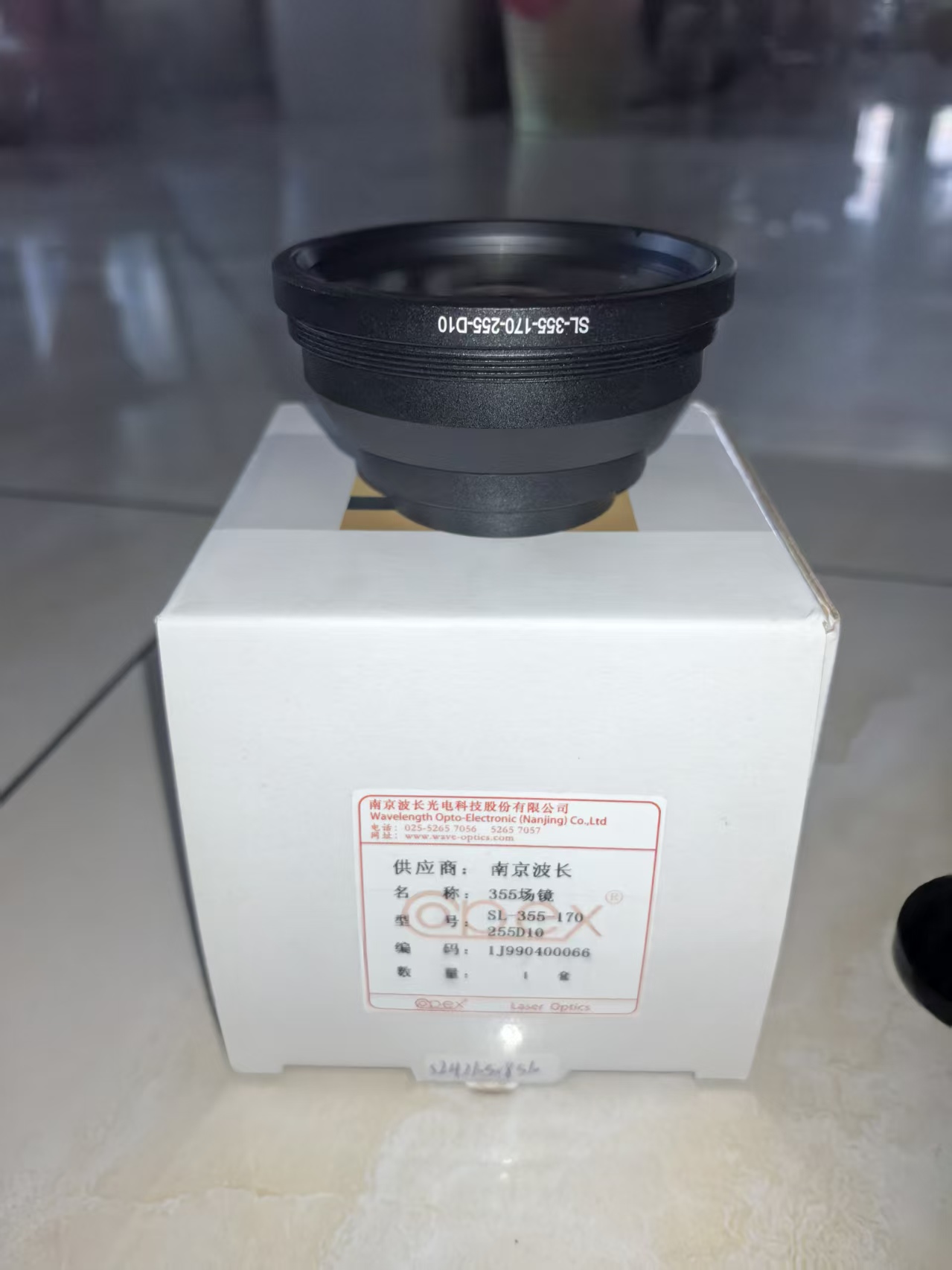

南京波长（Wavelength Opto-Electronic / Opex）SL-355-170-255-D10 是一款专为355nm紫外激光设计的F-Theta Ronar场镜，有效焦距255mm，扫描幅面170×170mm，工作距离302.46mm。采用Ronar透镜结构设计，光斑均匀性优异，适合紫外激光打标、精细切割、PCB微加工、半导体晶圆切割、玻璃加工等高精度应用场景。外径89mm，M85×1螺纹接口，内置D80×T3保护窗，透过率>95%。
产品特点
- ✓ 355nm紫外波段优化：专为紫外激光打标/切割设计，透过率>95%
- ✓ F-Theta Ronar结构：光斑均匀性优于传统F-Theta场镜，边缘畸变小
- ✓ 170×170mm中幅面：平衡加工范围与光斑精度
- ✓ 光斑尺寸16~23μm (1/e2)：满足紫外精细加工需求
- ✓ ±25°扫描角：兼容主流紫外振镜扫描头
- ✓ 内置D80×T3保护窗：保护镜片免受粉尘污染，延长使用寿命

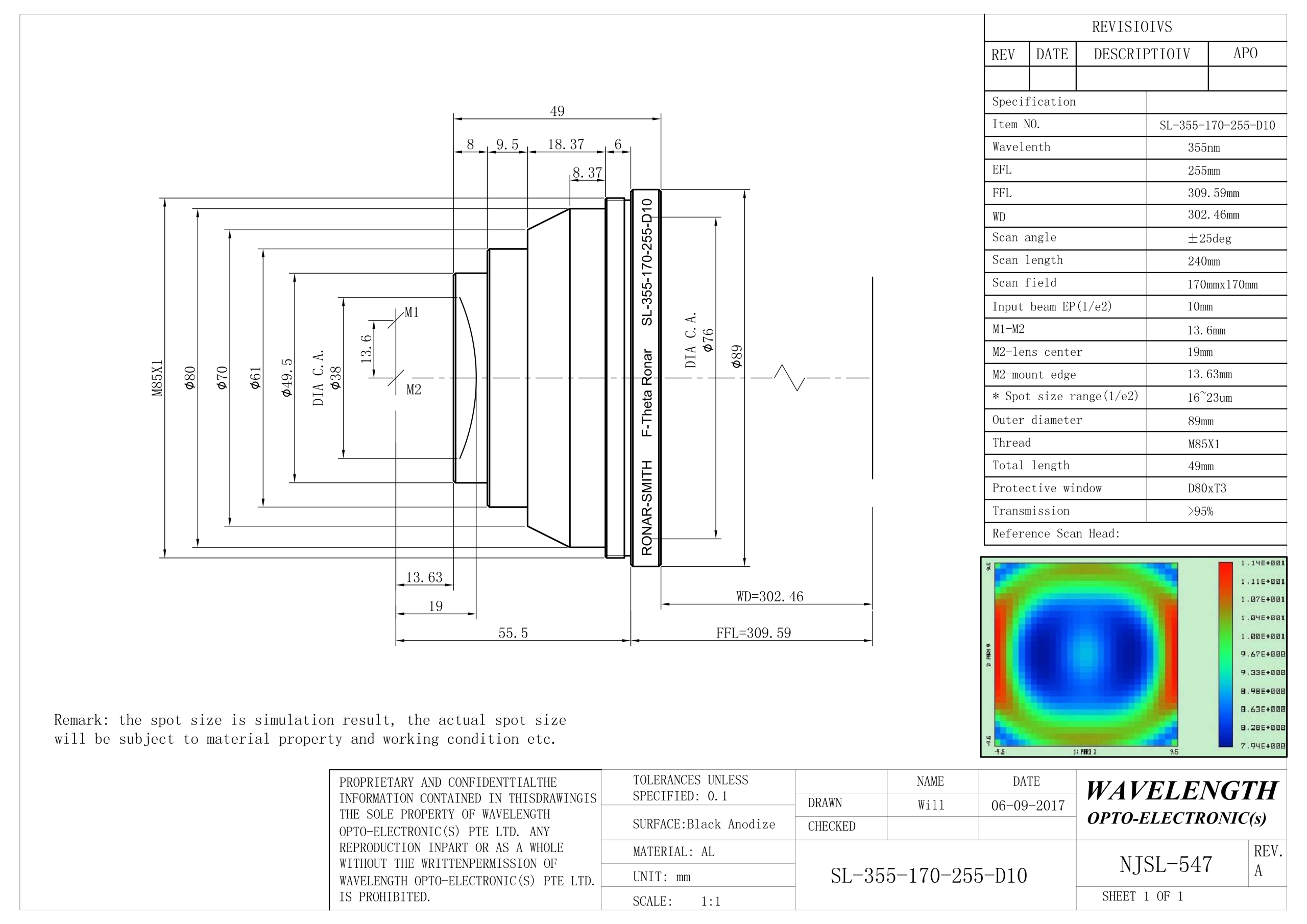

详细规格参数
| 参数项 | 参数值 |
|---|---|
| 型号 | SL-355-170-255-D10 |
| 波长 | 355nm（紫外） |
| EFL（有效焦距） | 255mm |
| FFL（前焦距） | 309.59mm |
| WD（工作距离） | 302.46mm |
| 扫描角 | ±25° |
| 扫描长度 | 240mm |
| 扫描幅面 | 170mm × 170mm |
| 入射光束 EP (1/e2) | 10mm |
| M1-M2 | 13.6mm |
| M2-镜片中心 | 19mm |
| M2-镜筒边缘 | 13.63mm |
| 光斑尺寸范围 (1/e2) | 16~23μm |
| 外径 | 89mm |
| 螺纹 | M85×1 |
| 总长度 | 49mm |
| 保护窗 | D80×T3 |
| 透过率 | >95% |
典型应用
| ▶ 紫外激光打标（PCB/FPC/玻璃/陶瓷） | ▶ 半导体晶圆切割/划线 |
| ▶ 太阳能电池片加工 | ▶ 医疗器械精密打标 |
| ▶ 蓝宝石/光学玻璃微加工 | ▶ 薄膜/柔性材料紫外切割 |
品牌介绍
南京波长光电科技股份有限公司（Wavelength Opto-Electronic）——中国领先的光学元件制造商，专注于激光光学、机器视觉光学等领域，产品涵盖场镜、扩束镜、反射镜、光学窗口等全系列激光光学元件，服务于激光打标、切割、焊接、医疗及科研等工业领域。
