Description

产品特点

• 高透过率：光学透过率大于95%，确保激光能量高效传输
• 大扫描范围：175mm×175mm扫描范围，满足大面积打标需求
• 优质光斑：中心光斑390μm，边缘光斑640μm，光斑均匀性好
• 精确焦距：工作距离228.1mm，后焦距244.6mm，聚焦性能优异
• 宽扫描角度：±28°扫描角度，覆盖范围广
• 优质镜片：配备0256G镜片，成像清晰稳定
• 坚固结构：89mm外径，M85X1螺纹安装，兼容性强
• 品牌保证：BC品牌原装正品，品质可靠

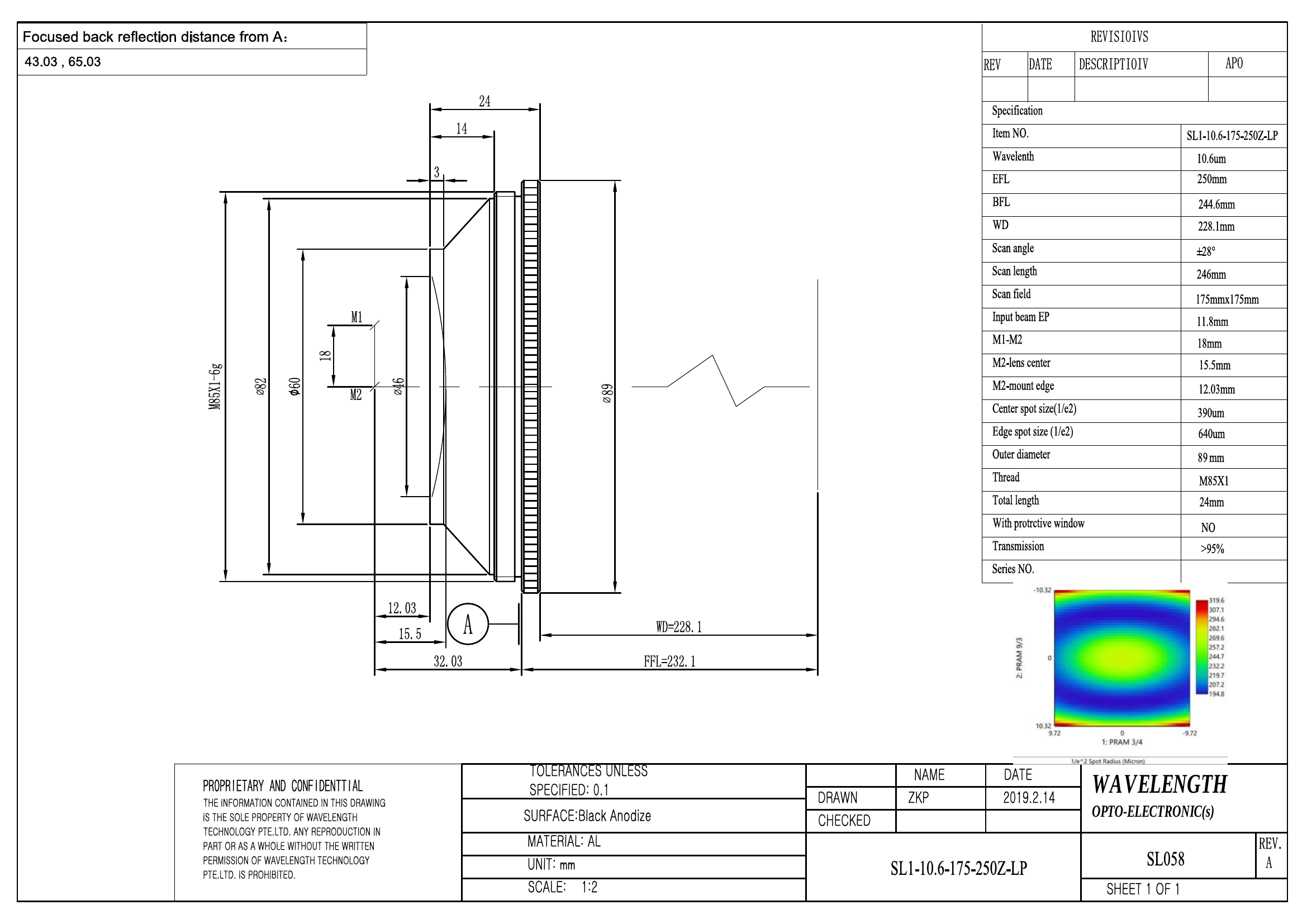

技术参数

参数名称	参数值
型号	SL1-10.6-175-250Z-LP
波长	10.6μm
扫描范围	175mm × 175mm
工作距离(WD)	228.1mm
后焦距(BFL)	244.6mm
扫描角度	±28°
扫描长度	246mm
输入光束直径	11.8mm
中心光斑尺寸(1/e²)	390μm
边缘光斑尺寸(1/e²)	640μm
透过率	>95%
外径	89mm
螺纹规格	M85X1
总长度	24mm
镜片型号	0256G
带保护窗	否

应用场景

• 激光打标：适用于各种金属和非金属材料的打标、刻字
• PCB加工：电路板精细加工、钻孔
• 电子制造：电子元器件标记、溯源
• 包装印刷：食品、药品等包装材料标记
• 工艺品加工：皮革、木材、玻璃等材料雕刻
• 汽车零部件：金属零部件标记、刻印

安装说明

1. 确认设备型号与场镜规格匹配
2. 清洁场镜镜片，避免指纹和灰尘
3. 使用M85X1螺纹安装座固定
4. 调整工作距离至228.1mm
5. 进行光路校准，确保激光束居中

注意事项

• 请在干燥、无尘环境下安装使用
• 避免直视激光束，防止伤害眼睛
• 定期清洁镜片，保持光学性能
• 轻拿轻放，避免剧烈震动

下载资料

点击下方链接下载产品规格书：

📥 下载产品规格书 (PDF)
