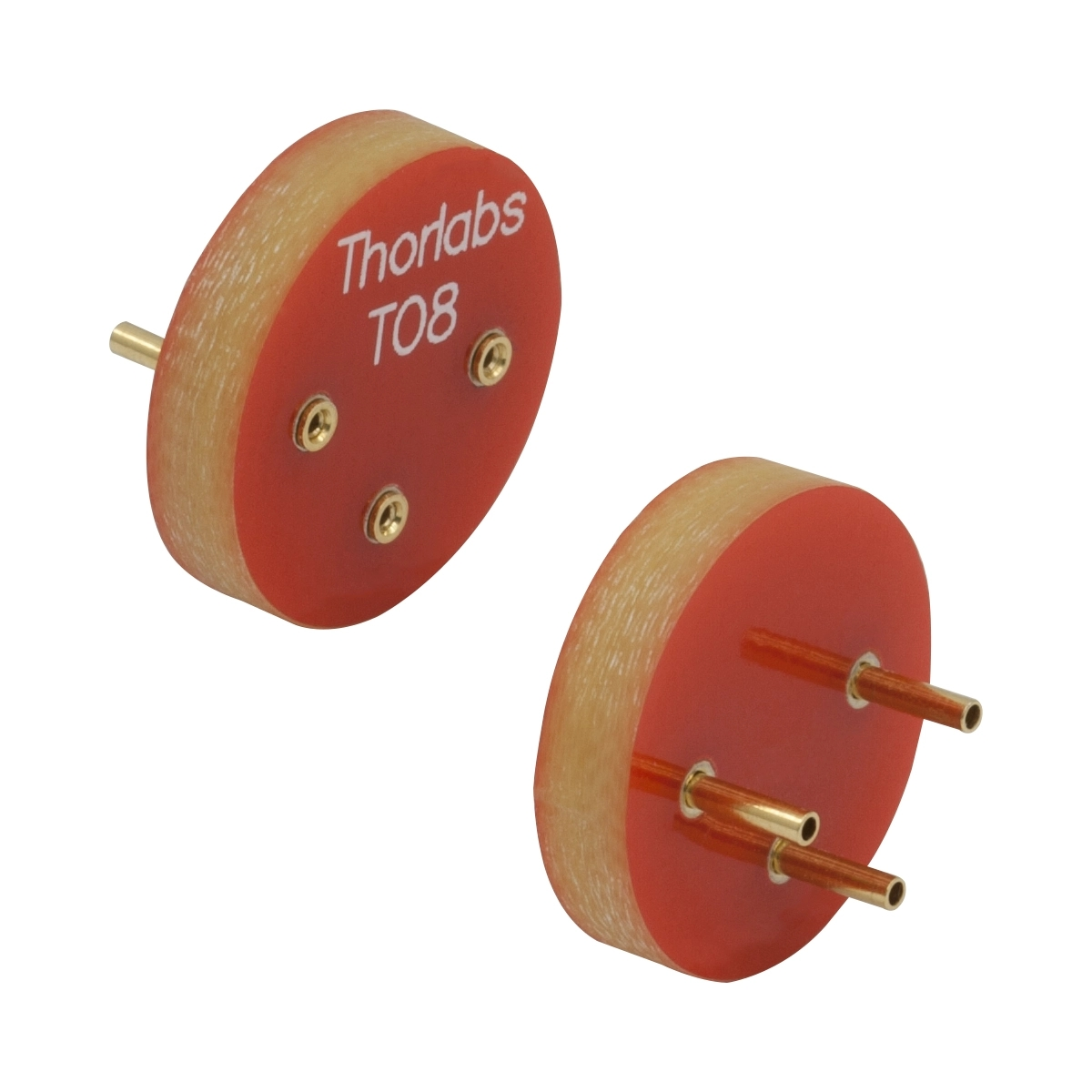

Thorlabs STO8P

通孔式光电二极管插座 | Pass-Through Photodiode Socket

STO8P 是 Thorlabs 推出的光电二极管插座，兼容 TO-8 封装的光电二极管，为通孔式 (Pass-Through)设计。接触件采用 铍铜 (BeCu) 材料，具有优异的导电性和弹性，确保与光电二极管引脚的可靠接触。产品采用FR4-PCB基板，便于直接焊接到用户电路板上。 该插座专为TO封装光电二极管的便捷安装和更换而设计。焊尾式型号适用于引脚长度较短的二极管，可直接焊接固定。通孔式型号采用直通设计，允许二极管引脚穿过插座，无需剪切引脚，避免了剪切过程中可能对二极管造成的损伤，特别适合长引脚或珍贵器件的安装。 产品工作温度范围宽达 -55°C 至 125°C，可满足工业级和军品级应用需求。接触电阻低，额定电流高，长期使用可靠性好。

核心规格参数

产品型号	STO8P
兼容封装	TO-8
插座类型	通孔式 (Pass-Through)
接触件材料	铍铜 (BeCu)
基板材料	FR4-PCB
基板厚度	3.18 mm (0.125″)
兼容引脚直径	Ø0.38 mm – Ø0.51 mm
额定电流	3 A
接触电阻	20 mΩ (最大值)
工作温度范围	-55 – 125 °C
包装规格	单个

核心特点

• 标准兼容：兼容 TO-8 封装光电二极管
• 优质材料：接触件采用铍铜 (BeCu)，导电性好、弹性佳、接触可靠
• PCB安装：FR4-PCB基板，便于焊接到电路板上
• 低接触电阻：接触电阻 20 mΩ (最大值)，信号损耗小
• 高额定电流：额定电流 3 A，满足大多数光电二极管应用
• 宽温工作：-55°C 至 125°C 工作温度范围，适应苛刻环境
• 经久耐用：优质材料和精密制造，多次插拔仍保持良好接触
• 直通设计：引脚可穿过插座，无需剪切，避免损伤二极管引脚

详细技术参数

安装注意事项

1. 安装时，建议先将插座焊接到PCB板上，然后再插入光电二极管。焊接过程中的热量可能会损坏光电二极管，因此务必避免在已安装二极管的情况下进行焊接。
2. 插入二极管时，确保引脚对准插座插孔，均匀用力按下，避免引脚弯曲。
3. 取出二极管时，应垂直向上拔出，避免晃动导致引脚变形。
4. 焊尾式插座适用于引脚较短的二极管，通孔式插座适用于引脚较长的二极管或需要保留引脚长度的应用。
5. 插座不适用于带宽超过1GHz的应用，此时寄生参数会显著影响信号质量。

应用领域

• TO封装光电二极管安装底座
• 光电检测电路原型开发
• 测试与测量设备
• 光学仪器产品化设计
• 工业传感器接口板
• 科研实验室通用配件
• 批量生产可更换设计
• 教学实验装置搭建

常见问题 FAQ

Q：焊尾式和通孔式插座有什么区别？
A：焊尾式插座（型号后缀S）的引脚是焊接型的，二极管引脚插入后底部固定焊接在PCB上，适合引脚较短的二极管。通孔式插座（型号后缀P）的引脚是直通设计，二极管引脚可以穿过整个插座，不需要剪切引脚，避免了剪切过程中可能对二极管造成的损伤，特别适合长引脚二极管或需要保留引脚用于其他连接的场景。通孔式插座底部也是通孔，焊接在PCB上。

Q：插座可以用在多高的频率？
A：TO封装光电二极管插座一般不适用于带宽超过1GHz的应用。在高频下，插座的寄生电感和电容会显著影响信号质量，导致上升沿退化和带宽下降。如果需要更高频率的应用，建议直接将光电二极管焊接到PCB上，或使用专门设计的高频插座。对于大部分直流至数百MHz的应用，插座都可以正常使用。

Q：一个插座可以插拔多少次？
A：采用铍铜接触件的优质插座，正常使用条件下插拔寿命可达数千次。但实际寿命还取决于插拔方式是否正确、引脚是否干净、是否有腐蚀等因素。为延长使用寿命，插拔时应垂直对准，避免斜插导致接触件变形或损坏。

免责声明：以上技术参数基于Thorlabs官方数据整理，仅供参考。实际产品规格如有变更，以原厂最新数据手册为准。产品图片仅供参考，请以实物为准。产品价格及库存情况以下单时确认为准。如有疑问请联系客服或查阅Thorlabs官方文档。
