产品概述

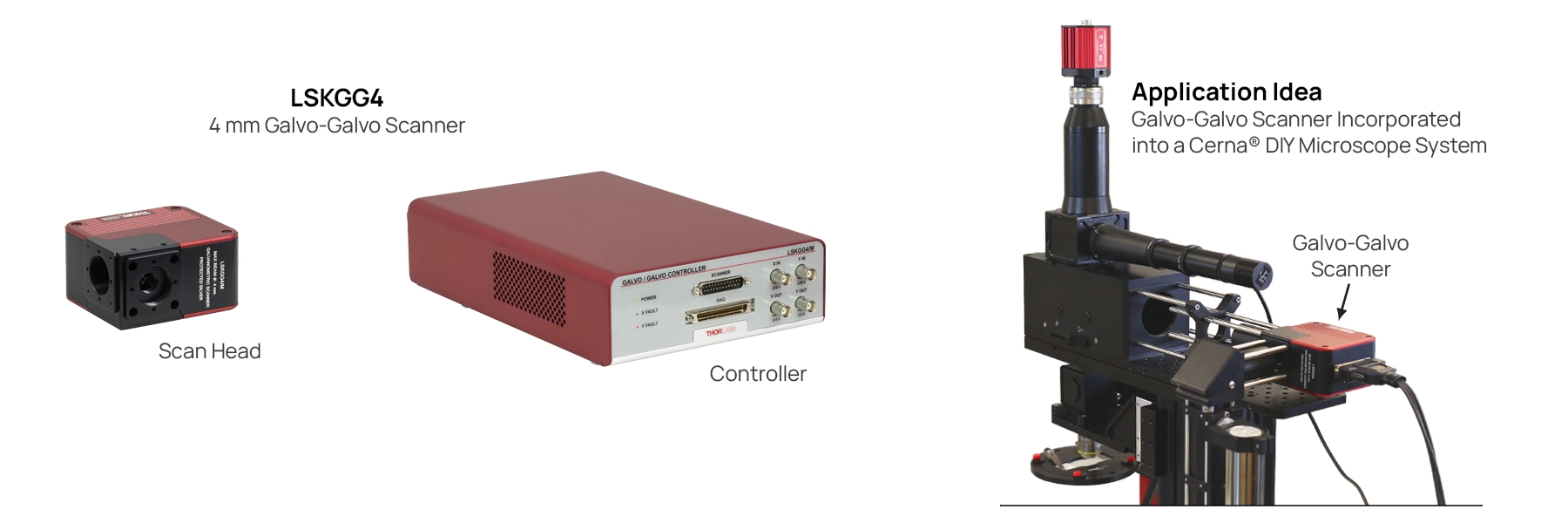

Thorlabs LSKGG4 是一套完整的4 mm Galvo-Galvo扫描系统，内置QG4X-AG和QG4Y-AG振镜及专用控制器。该系统采用保护银膜反射镜，机械扫描范围±7.5°（光学±15.0°），阶跃响应200 µs，线性度99.9%，重复精度20 µrad。配备SM05/SM1螺纹接口和30 mm Cage系统兼容安装，非常适合精密光学扫描实验和OEM集成。1/4″-20螺纹安装，适配英制光学平台。
核心参数
| LSKGG4 核心规格 | |
|---|---|
| 内置振镜 | QG4X-AG 和 QG4Y-AG |
| 最大光束直径 | 4 mm |
| 反射镜镀膜 | Protected Silver |
| 机械扫描范围 | ±7.5° |
| 光学扫描范围 | ±15.0° |
| 反射率 | >92% (450-500 nm), >94.5% (500-2000 nm), >98% (2-10.6 µm) |
| 重复精度 | 20 µrad |
| 小角度阶跃响应 | 200 µs (Typical) |
| 线性度 | 99.9% |
| 比例漂移 | 30 ppm/°C (Max) |
| 零点漂移 | 20 µrad/°C (Max) |
| 控制器输入电压 | 90-264 VAC, 50-60 Hz |
| 功耗 | 120 VA (Max) |
| SM螺纹 | Internal SM05 (0.535″-40), Internal SM1 (1.035″-40) |
| Cage兼容 | 30 mm Cage (4-40 Tap, 4位; Ø6 mm Bore, 4位) |
| 安装螺纹 | 1/4″-20 |
| 扫描头尺寸 | 100.2 mm x 84.5 mm x 50.8 mm |
| 控制器尺寸 | 316.7 mm x 199.8 mm x 79.2 mm |
| 工作温度 | 0 to 40 °C |
Galvo-Galvo vs 传统振镜
一体化设计：LSKGG4集成了双轴振镜和专用控制器，开箱即用，无需额外购买电源和线缆。控制器支持90-264 VAC宽电压输入，全球通用。
光学接口丰富：集成SM05和SM1内螺纹，可直连Thorlabs光学元件；30 mm Cage兼容安装，方便与现有光路集成。
安装选项：M6螺纹(LSKGG4/M)或1/4″-20螺纹(LSKGG4)，适配不同光学平台标准。
型号对比
| 型号 | 安装螺纹 | 其他参数 |
|---|---|---|
| LSKGG4/M | M6 | 其余参数相同 |
| LSKGG4 | 1/4″-20 | 其余参数相同 |
应用场景
• 激光扫描共聚焦显微镜
• 光学镊子光束定位
• 激光微加工和微雕刻
• 生物医学成像扫描
• 自由空间光通信跟踪
• OEM激光扫描系统集成
