Description
产品概述

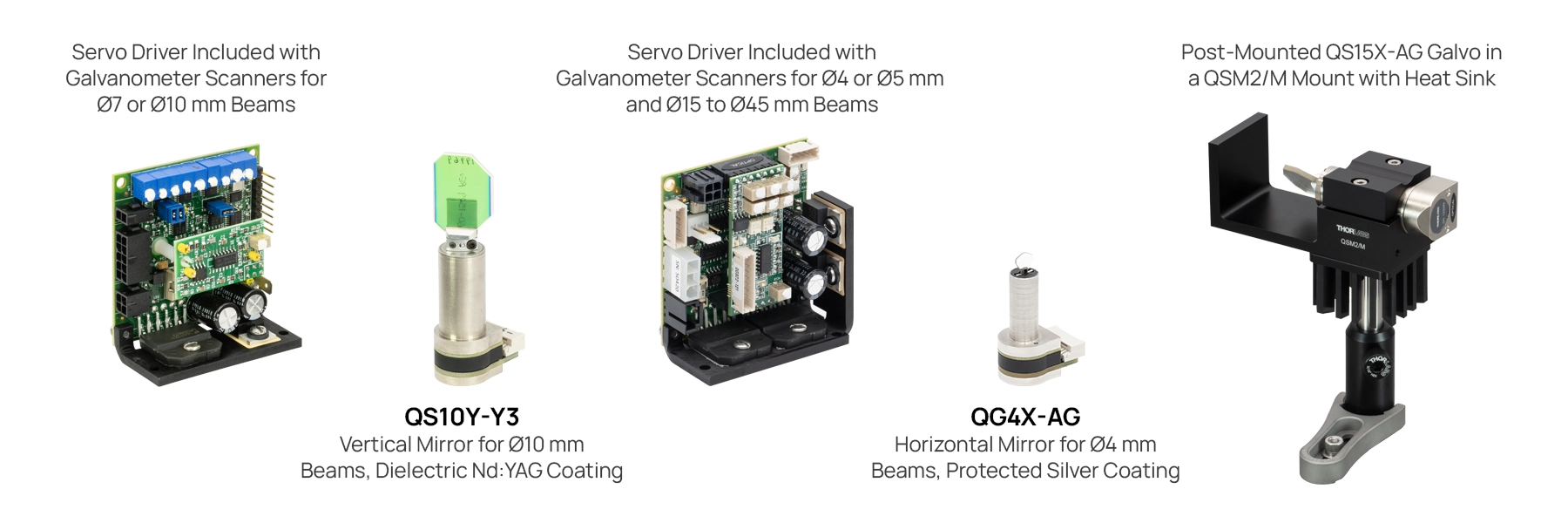

Thorlabs QG4X-AG 是VantagePro系列单轴扫描振镜系统，配备Protected Silver（保护银膜），Horizontal方向镜。该振镜最大光束直径4 mm，额定光学偏转角±15° Optical，步进响应时间200 µs ± 5%，采用光学位置传感器实现高精度闭环控制。VantagePro系列是Thorlabs新一代高性能振镜平台，专为工业级激光扫描应用而设计。电源和线缆需单独购买。
核心参数表
| 参数 | 规格 |
|---|---|
| 型号 | QG4X-AG |
| 轴数 | 单轴 |
| 最大光束直径 | 4 mm |
| 反射镜镀膜 | Protected Silver（保护银膜） |
| 额定光学偏转角 | ±15° Optical |
| 步进响应时间 | 200 µs ± 5% |
| 位置检测器 | Optical |
| 推荐转子惯性负载 | 0.018 g·cm² |
| 外壳直径 | 9.47 mm |
型号对比表
| 型号 | 轴数 | 光束直径 | 镀膜 | 偏转角 | 步进响应 | 位置检测器 |
|---|---|---|---|---|---|---|
| QG4X-AG | 单轴 | 4 mm | Protected | ±15° Optical | 200 µs ± 5% | Optical |
| QG4Y-AG | 单轴 | 4 mm | Protected | ±15° Optical | 200 µs ± 5% | Optical |
| QG4X-Y1 | 单轴 | 4 mm | Nd:YAG 膜（1 | ±15° Optical | 200 µs ± 5% | Optical |
| QG4Y-Y1 | 单轴 | 4 mm | Nd:YAG 膜（1 | ±15° Optical | 200 µs ± 5% | Optical |
| QG5X-AG | 单轴 | 5 mm | Protected | ±20° Optical | 250 µs ± 5% | Optical |
| QG5Y-AG | 单轴 | 5 mm | Protected | ±20° Optical | 250 µs ± 5% | Optical |
| QG5X-Y1 | 单轴 | 5 mm | Nd:YAG 膜（1 | ±20° Optical | 250 µs ± 5% | Optical |
| QG5Y-Y1 | 单轴 | 5 mm | Nd:YAG 膜（1 | ±20° Optical | 250 µs ± 5% | Optical |
| QS7X-AG | 单轴 | 7 mm | Protected | ±22.5° Optical | 250 µs | Optical |
| QS7Y-AG | 单轴 | 7 mm | Protected | ±22.5° Optical | 250 µs | Optical |
| QS7X-Y3 | 单轴 | 7 mm | Nd:YAG 三次谐 | ±22.5° Optical | 250 µs | Optical |
| QS7Y-Y3 | 单轴 | 7 mm | Nd:YAG 三次谐 | ±22.5° Optical | 250 µs | Optical |
| QS7X-Y1 | 单轴 | 7 mm | Nd:YAG 膜（1 | ±22.5° Optical | 250 µs | Optical |
| QS7Y-Y1 | 单轴 | 7 mm | Nd:YAG 膜（1 | ±22.5° Optical | 250 µs | Optical |
| QS10X-AG | 单轴 | 10 mm | Protected | ±22.5° Optical | 350 µs | Optical |
| QS10Y-AG | 单轴 | 10 mm | Protected | ±22.5° Optical | 350 µs | Optical |
| QS10X-Y3 | 单轴 | 10 mm | Nd:YAG 三次谐 | ±22.5° Optical | 350 µs | Optical |
| QS10Y-Y3 | 单轴 | 10 mm | Nd:YAG 三次谐 | ±22.5° Optical | 350 µs | Optical |
| QS10X-Y1 | 单轴 | 10 mm | Nd:YAG 膜（1 | ±22.5° Optical | 350 µs | Optical |
| QS10Y-Y1 | 单轴 | 10 mm | Nd:YAG 膜（1 | ±22.5° Optical | 350 µs | Optical |
| QS15X-AG | 单轴 | 15 mm | Protected | ±22.5° Optical | 600 µs | Optical |
| QS15Y-AG | 单轴 | 15 mm | Protected | ±22.5° Optical | 600 µs | Optical |
| QS15X-Y3 | 单轴 | 15 mm | Nd:YAG 三次谐 | ±22.5° Optical | 600 µs | Optical |
| QS15Y-Y3 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS15X-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS15Y-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS20X-AG | 单轴 | 20 mm | Protected | ±22.5° Optical | 650 µs | Optical |
| QS20Y-AG | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS20X-Y3 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS20Y-Y3 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS20X-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS20Y-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS30X-AG | 单轴 | 30 mm | Protected | ±22.5° Optical | 1200 µs | Capacitive |
| QS30Y-AG | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS30X-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS30Y-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS45X-AG | 单轴 | 45 mm, Converging | Protected | ±22.5° Optical | 1200 µs | Capacitive |
| QS45Y-AG | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS45X-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
| QS45Y-Y1 | 单轴 | N/A | Protected | N/A | N/A | N/A |
反射镜镀膜说明
Protected Silver（保护银膜）：Rabs ≥ 92% (450-500 nm)，Rabs ≥ 94.5% (500-2000 nm)，Rabs ≥ 98% (2-10.6 µm)。适用波长范围最宽，是通用型扫描振镜的首选镀膜。
Nd:YAG 膜（1064 nm）：Rabs ≥ 98% (1064 nm)，Rabs ≥ 80% (633 nm)。针对1064 nm Nd:YAG激光优化，适合激光打标、激光焊接等工业加工应用。
Nd:YAG 三次谐波膜（355 nm）：Rabs ≥ 99% (355 nm)，Rabs ≥ 80% (633 nm)。针对355 nm紫外激光优化，适合紫外激光微加工、PCB钻孔等精密应用。
CO₂膜（10.64 µm）：针对CO₂激光主波长10.64 µm优化，适合CO₂激光切割、雕刻等远红外应用。
选型指南
- 按光束直径选择：4-5 mm适合显微加工和精密扫描；7-10 mm适合常规激光打标；15-20 mm适合大面积扫描；30-45 mm适合大光束工业加工。
- 按响应速度选择：QG4系列200 µs最快，适合高速扫描；QS30/45系列1200 µs，偏重大负载稳定扫描。
- 按波长选择：银膜覆盖最宽(450nm-10.6µm)；Nd:YAG膜专为1064nm优化；三次谐波膜专为355nm紫外优化；CO₂膜专为10.64µm优化。
- 单轴vs双轴：单轴适合线扫描或需独立控制每轴的应用；双轴适合X-Y平面内任意轨迹扫描。
- 位置检测器：Ø4-20 mm型号采用光学位置传感器，精度更高；Ø30-45 mm型号采用电容式传感器，稳定性更好。
配件搭配
| 配件型号 | 说明 | 适用振镜 |
|---|---|---|
| GPWR15 | ±15 V电源 | QG/QS/SS/SP/XG系列及BLINK |
| GPS011-EC/US/JP | 线性电源(230V/115V/100V) | 1轴或2轴振镜系统 |
| CBLS2F / CBLS2P | 指令和电源线缆(单轴) | QS7/10系列 + GPWR15/GPS011 |
| CBLS3F / CBLS3P | 指令和电源线缆(单轴) | QG4/5, QS15/20/30/45系列 |
| QSM1/M, QSM1 | 安装座 | QS7, QS10系列 |
| QSM2/M, QSM2 | 安装座 | QS15, QS20系列 |
| QSM3/M, QSM3 | 安装座 | QS30, QS45系列 |
| QSM4/M, QSM4 | 安装座 | QG4, QG5系列 |
| QDM1 | 散热器和安装座 | QS7/10伺服驱动器 |
| QDM2 | 散热器和安装座 | QG4/5, QS15/20/30/45伺服驱动器 |
