产品概述

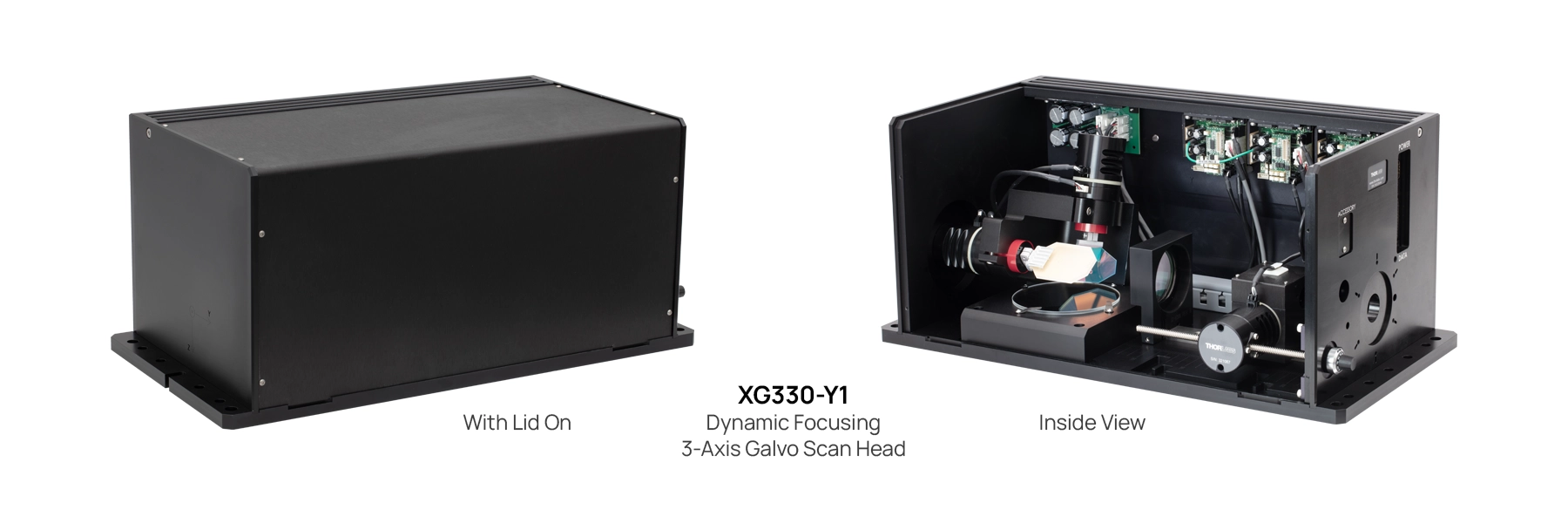

Thorlabs XG330-Y1 是一款XG系列三轴扫描头，采用Nd:YAG (1064 nm)反射镜镀膜，最大光束直径8.5 mm (input), 30 mm max。XG330-Y1配备Nd:YAG镀膜反射镜，最大光束直径30 mm，适用于1064 nm光纤/固体激光器的三维扫描加工。三轴设计在X/Y双轴扫描基础上增加Z轴动态调焦，实现3D曲面加工和变焦扫描，Z轴阶跃响应时间6 ms，绝对反射率99.5% at 1064 nm。
核心参数
| XG330-Y1 核心规格 | |
|---|---|
| 最大光束直径 | 8.5 mm (input), 30 mm max |
| 反射镜镀膜 | Nd:YAG (1064 nm) |
| 绝对反射率 | 99.5% at 1064 nm |
| 输入输出光束偏移 | 35.2 mm |
| Z轴阶跃响应时间 | 6 ms |
| 适配电源 | GPWR15 |
同系列型号对比
| 型号 | 光束直径 | 镀膜 | Z轴响应 | 适配电源 |
|---|---|---|---|---|
| XG330-Y1 | 8.5 mm (input), 30 mm max | Nd:YAG (1064 nm) | 6 ms | GPWR15 |
| XG345-CD | 14 mm (input), 45 mm max | CO2 (10.6 µm) | 1.5 ms | GPWR15 |
| DCB320-Y1 | 8.5 mm (input) | Nd:YAG (1064 nm) | 6 ms | GPWR24 |
三轴扫描原理
三轴扫描头在传统X/Y双轴振镜扫描基础上，增加Z轴动态调焦机构。Z轴通过移动第三个反射镜或透镜来实现焦平面沿光轴方向的实时调整，使得在加工3D曲面时始终能保持焦点在工件表面上。这对于3D激光打标、深雕、曲面微加工等应用至关重要。
配件搭配
| 配件类型 | 推荐型号 | 说明 |
|---|---|---|
| 电源(XG系列) | GPWR15 | ±15 V电源 |
| 电源(DCB系列) | GPWR24 | ±24 V电源 |
| 信号线缆(XG) | CBLA16D | XG系列扫描头命令线缆 |
| 电源线缆(XG) | CBLPA16F | XG系列到GPWR15的电源线缆 |
| 线缆(DCB) | CBLA16F | DCB系列命令和电源线缆 |
