描述

📐 核心技术参数

型号	TSL-1064-52-120Q-D14
波长	1064nm
EFL（有效焦距）	120mm
FFL（前焦距）	253.3mm
WD（工作距离）	166.8mm
入射光束直径（1/e²）	14mm
扫描角度	±17.3°
扫描幅面	52mm × 52mm
扫描长度	73.54mm
镜片间距 M1-M2	17mm
有效孔径（DIA C.A.）	Ø42mm

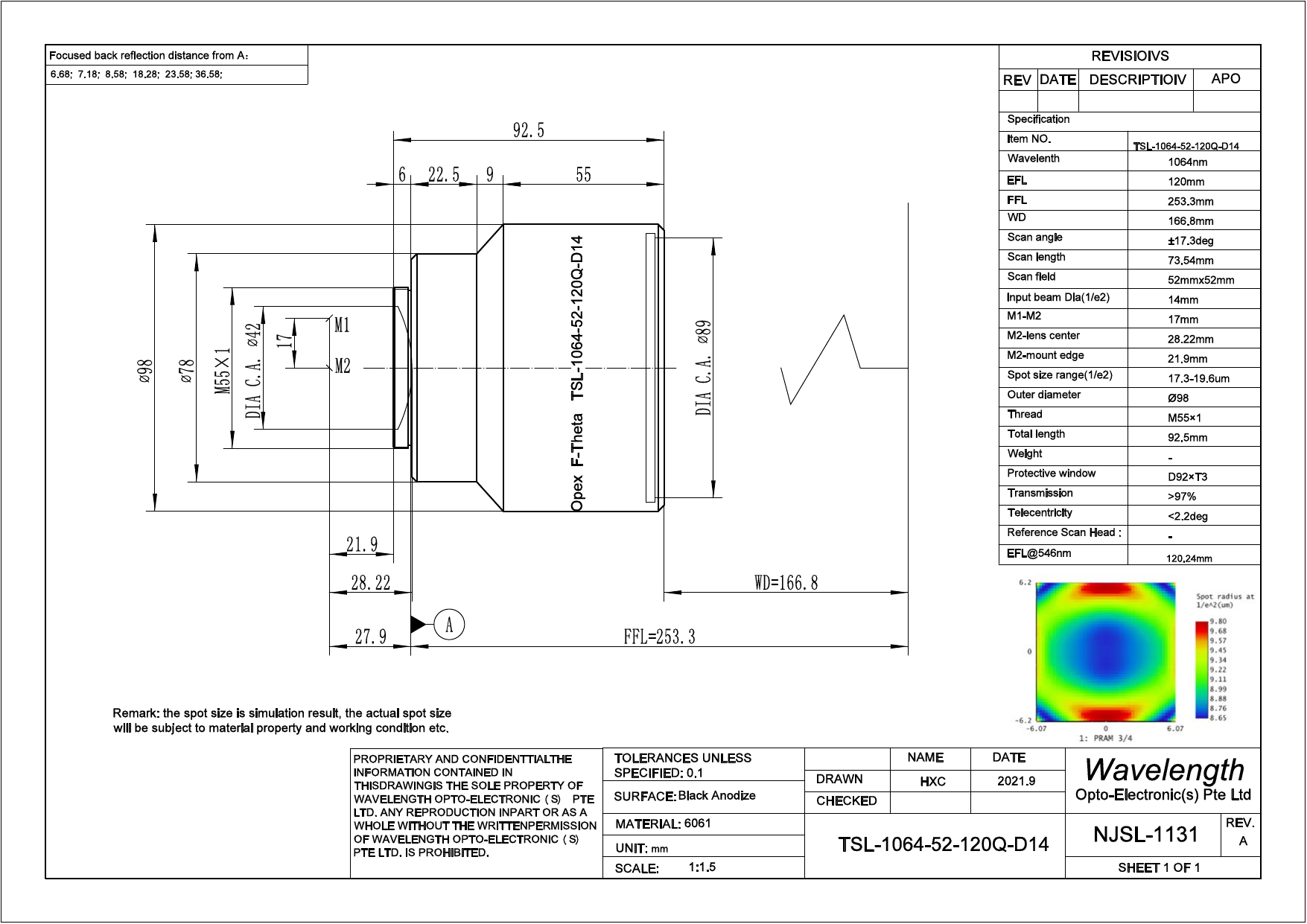

📏 机械规格

总长度	92.5mm
最大外径	Ø98mm
前端外径 / 螺纹	Ø78mm / M55×1
后端外径	Ø89mm
M2镜片中心到前端距离	21.9mm
M2镜片中心到安装边缘	28.22mm

🔴 后反射点位置信息

Focused back reflection distance from A： 6.68mm | 7.18mm | 8.58mm | 18.28mm | 23.58mm | 36.58mm

注：后反射点位置供激光器光路设计参考，便于合理布置光路防护与隔离措施。

💡 典型应用场景

• 激光打标 — 适用于52×52mm幅面打标需求，配合1064nm光纤激光器，完成金属/非金属永久标记
• 激光雕刻 — 木质、皮革、塑料等非金属材料精雕，远心设计保证全场扫描一致性
• 激光钻孔 — PCB、薄膜、硅片等精密微孔加工
• 激光锡焊 — YAG石英材质耐高功率密度，适用于精密电子元器件锡焊
• 激光标记刻蚀 — 医疗器件、汽车零部件、3C电子产品的序列号与二维码激光标记

📋 产品特点

• YAG石英材质，耐激光损伤阈值高，使用寿命长
• 远心（Telecentric）设计，全场光斑一致性好，加工精度高
• 大入瞳14mm，兼容国内外主流1064nm光纤激光器（10-30W）
• 52×52mm大扫描幅面，减少换位，提升效率
• 结构紧凑，M55×1标准螺纹接口，安装适配灵活

⚙️ 配套建议

推荐激光器	1064nm光纤激光器（10~30W），MOPA或调Q均可
推荐振镜	配合标准20mm入瞳高速振镜使用
螺纹规格	M55×1螺纹（前端），适配标准55mm外径场镜支架；后端Ø89mm安装位，请确认夹具兼容性
光路防护	建议在光路中加入光阑或光挡，防止后反射进入激光器
散热要求	高功率长时间加工时注意场镜散热，避免过热影响焦距稳定性
