Description
产品概述

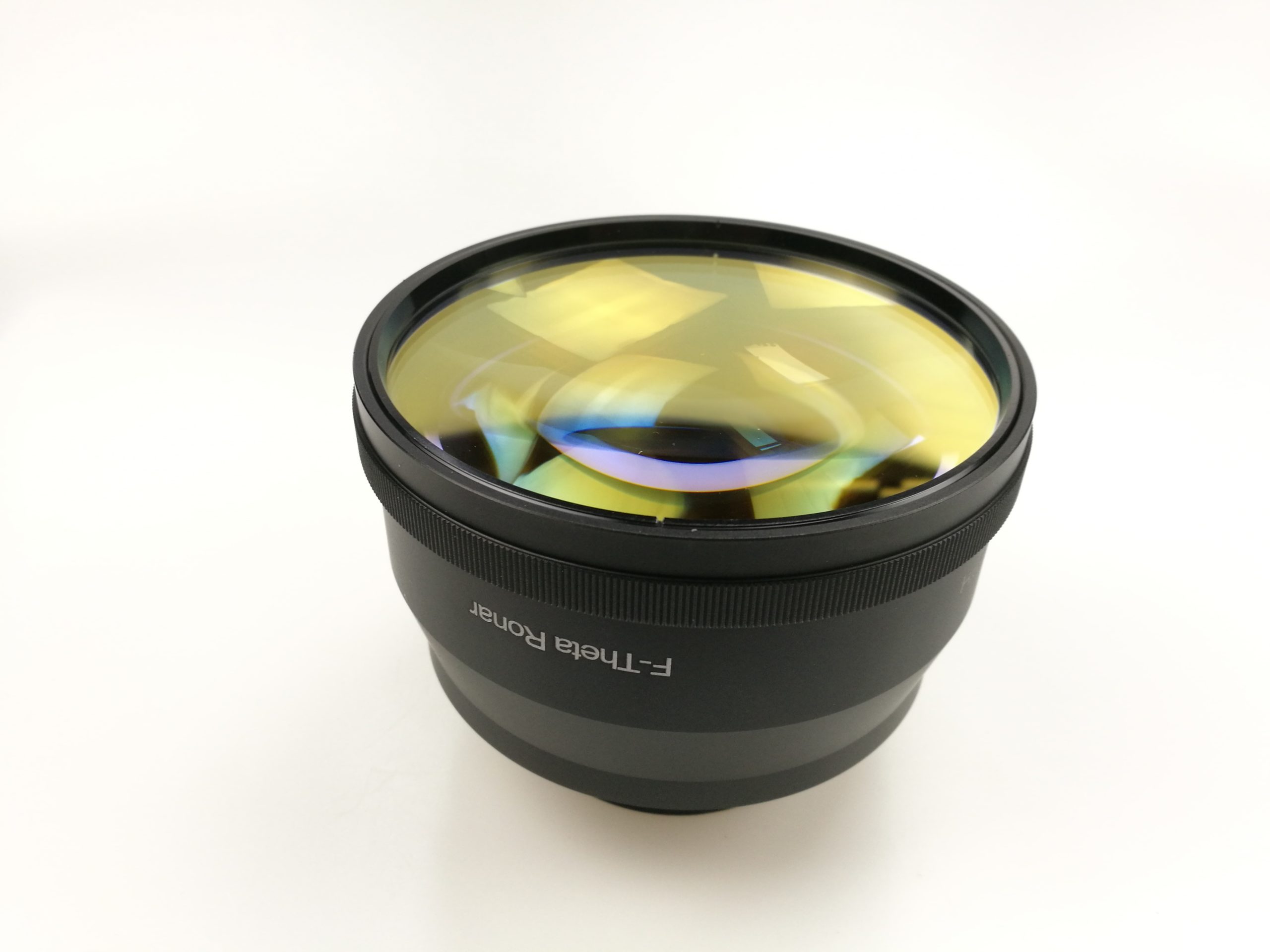

BC TSL-355-70-100Q-D12 是一款高性能紫外远心场镜，专为355nm紫外激光打标系统设计。该产品采用精密光学设计，具有优异的远心性能和优异的光斑质量，适用于精密激光打标、雕刻、钻孔等应用场景。
核心特点
- 优异远心性能：扫描角度范围内光束几乎垂直入射，线条一致性好
- 高光斑质量：光斑尺寸范围20-58μm，满足精细打标需求
- 高透过率：镀膜优化设计，透过率超过94%，光能利用率高
- 大幅面：70mm×70mm扫描范围，适合大面积打标应用
- 紧凑设计：总长度仅87mm，外径118mm，螺纹规格M85×1，便于集成安装
- 保护窗配置：D108×T2.5mm保护窗，有效保护内部光学元件
- 兼容性强：标准12mm输入光束，兼容主流扫描振镜系统
技术参数
| 光学参数 | |
|---|---|
| 工作波长 | 355nm |
| 有效焦距(EFL) | 100mm |
| 参考焦距(FL@546nm) | 108mm |
| 工作距离(WD) | 123.41mm |
| 自由工作距离(FFL) | 186.91mm |
| 扫描角度 | ±28.8° |
| 扫描长度 | 98.98mm |
| 扫描幅面 | 70mm × 70mm |
| 输入光束直径 | 12mm |
| 光斑尺寸范围(1/e²) | 20-58μm |
| 透过率 | >94% |
| 机械参数 | |
| 外径 | 118mm |
| 螺纹规格 | M85×1 |
| 总长度 | 87mm |
| M1-M2间距 | 13mm |
| M2-透镜中心 | 23.95mm |
| M2-mount边缘 | 14.01mm |
| 保护窗 | D108 × T2.5mm |
| 主体材质 | 铝合金（黑色阳极氧化） |
典型应用
- 紫外激光打标：适用于手机、电子元器件、精密零件的永久标记
- PCB激光加工：电路板精细切割、钻孔、开槽
- 药品包装打标：医药包装追溯码、有效期等精细标识
- 首饰激光雕刻：金属、玻璃、陶瓷等材质精细图案雕刻
- 玻璃表面加工：玻璃制品的精细标记和微加工
- 精密仪器制造：光学元件、微机电系统的精密加工
配套与选型
本产品为WAVELENGTH OPTO-ELECTRONIC原厂设计制造，品质可靠。选购时请确认：
- 激光波长是否匹配（355nm紫外激光器）
- 扫描幅面是否满足加工需求
- 输入光束直径是否兼容您的扫描振镜系统
- 安装接口是否匹配（标准M85×1螺纹）
如需选型指导或了解更多产品信息，欢迎联系我们。
