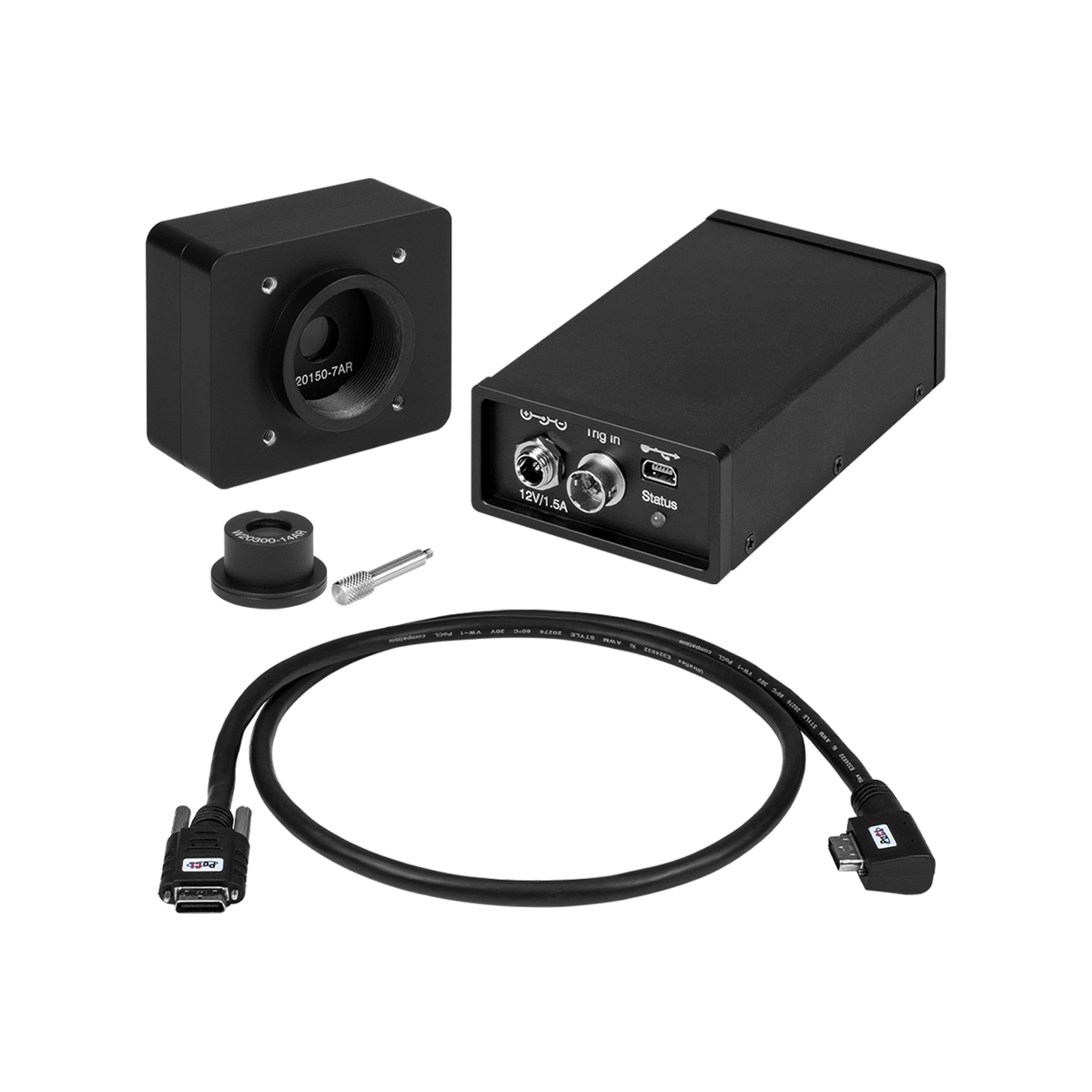

Thorlabs WFS20-K2,WFS20高速波前传感器套件

Thorlabs WFS20-K2,WFS20高速波前传感器套件

¥85,956.00
SKU: WFS20-K2
Category:
Tags:
Brands:

WFS20-K2 – WFS20高速波前传感器套件

Thorlabs 原厂品质 · Shack-Hartmann波前传感 · CMOS图像传感器传感器 · 4.2 mm × 4.2 mm

WFS20-K2高速波前传感器套件基于经典的Shack-Hartmann技术,专为高精度动态波前测量设计。产品采用高灵敏度CMOS传感器与增透膜微透镜阵列,结合先进重建算法,实现亚波长级波前检测。其高速帧率与灵活的微透镜配置,为自适应光学、激光光束分析及光学装调等应用提供卓越方案。

产品概述

WFS20-K2是一款高性能的Shack-Hartmann波前传感器套件,集成了高帧率CMOS相机、可更换的增透膜微透镜阵列以及专业的波前分析软件。该套件基于Shack-Hartmann传感原理,通过微透镜阵列将入射波前分割为多个子孔径,并在CMOS传感器上形成焦斑阵列。通过精确计算各焦斑相对于参考位置的位移,系统能够实时、高精度地重建出完整的二维波前相位分布。

本产品设计紧凑,采用8-32英制螺孔安装,支持外部触发输入,完美适配各类复杂的光学实验平台。其标配的WaveFront分析软件提供直观的三维波前显示、泽尼克多项式拟合及像差分析功能。凭借卓越的波前精度与宽动态范围,WFS20-K2广泛适用于自适应光学系统闭环控制、高功率激光光束质量评估、精密光学元件面形检测以及生物医学成像等前沿科研与工业领域。

核心特性

  • 经典Shack-Hartmann原理,实现高精度二维波前相位实时重建
  • 波前精度优于λ/100 RMS,满足严苛的光学检测需求
  • 超大波前动态范围(>100 λ),从容应对复杂像差与高陡度波前
  • 配备两种间距微透镜阵列,灵活平衡空间分辨率与测量动态范围
  • 高速CMOS传感器结合USB 3.0接口,支持全孔径波前>20 Hz实时测量
  • 支持外部硬件触发输入,确保与脉冲激光器或外部系统精准同步
  • 附赠专业WaveFront分析软件,提供三维可视化与泽尼克多项式拟合
  • 紧凑的8-32英制螺孔设计,易于集成至各类光学面包板与机架系统

技术规格

技术参数 规格值
传感器类型 CMOS图像传感器
测量原理 Shack-Hartmann波前传感法
波长范围 400 – 900 nm(增透膜)
微透镜阵列间距 150 µm
微透镜类型 增透膜微透镜阵列
孔径尺寸 4.2 mm × 4.2 mm
微透镜数量 >1000个子孔径
波前精度 < λ/100 RMS(典型值)
波前动态范围 > 100 λ
最大帧率 > 20 Hz(全孔径波前)
接口类型 USB 3.0
触发方式 外部触发输入
安装螺纹 8-32英制螺孔
工作温度 0°C – 45°C

注:以上参数为典型值,具体以产品 datasheet 为准。

产品详细说明

Shack-Hartmann波前测量原理

WFS20-K2采用经典的Shack-Hartmann传感技术。入射波前通过微透镜阵列被分割成多个子光束,聚焦在CMOS传感器上形成光斑阵列。当波前存在像差时,局部倾斜会导致焦斑位移。系统通过质心算法计算偏移量,反演出波前相位分布。该原理具有光路简单、计算速度快、抗干扰能力强等优势。

高性能微透镜阵列与CMOS探测

套件核心采用高灵敏度CMOS传感器,具备低读出噪声和高量子效率。标配的增透膜微透镜阵列在400-900nm宽光谱内保持高透过率,减少杂散光。套件提供两种间距的微透镜阵列,较小间距提供高空间分辨率,较大间距提供大动态范围,灵活适配多样化测试需求。

专业波前重建算法与分析软件

配套WaveFront软件集成先进重建算法,支持亚像素级质心提取与泽尼克多项式拟合。软件提供实时三维波前显示、点扩散函数计算及像差统计等功能。借助USB 3.0接口,实现数据实时采集与处理,为光学系统快速装调与自适应光学闭环控制提供强大支撑。

应用领域

  • 自适应光学系统闭环控制与波前校正
  • 高功率激光光束质量评估与像差分析
  • 精密光学元件面形检测与光学系统装调
  • 天文望远镜主动光学与波前传感
  • 眼科医疗中的角膜地形图与像差测量
  • 半导体光刻机光学系统检测与科研实验

订货信息

本产品型号为 WFS20-K2,下单时请提供完整型号。

如需定制特殊规格或批量采购,请联系我们的销售人员获取报价和货期信息。

所有产品均提供原厂正品保证,附带完整的产品资料和售后支持。

常见问题 (FAQ)

Q1: Shack-Hartmann波前传感器的工作原理是什么?

A: Shack-Hartmann波前传感器由微透镜阵列(MLA)和图像传感器组成。入射波前被微透镜阵列分割成许多子孔径,每个子透镜将入射光聚焦成一个光斑在传感器上。通过测量每个光斑相对于参考位置的偏移量,可以计算出每个子孔径内的波前斜率,再通过波前重建算法恢复出完整的波前相位分布。这是一种非接触、高速、高精度的波前测量技术。

Q2: 不同微透镜阵列间距(150µm vs 300µm)有什么区别?

A: 微透镜间距决定了空间分辨率和动态范围的平衡。150µm间距的微透镜阵列提供更高的空间分辨率(更多子孔径),适合测量细节丰富、变化剧烈的波前,但波前动态范围较小。300µm间距的微透镜阵列子孔径更大,波前动态范围更大,可以测量更严重的像差,但空间分辨率较低。用户可以根据被测波前的特征选择合适的MLA配置。

Q3: WFS20、WFS31、WFS40系列有什么区别?

A: WFS20是高速系列,具有最高的测量帧率,适合动态波前测量和实时反馈应用。WFS31是大面积矩形孔径系列,拥有11.25mm×7.03mm的矩形有效孔径,适合测量椭圆或非对称光束。WFS40是方形孔径系列,拥有11.26mm×11.26mm的方形有效孔径,提供最大的测量面积和最多的子孔径数量,适合大口径圆形光束的高精度波前测量。

Q4: 产品的保修期是多久?

A: 本产品享受原厂标准保修服务,保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障,我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。

免责声明

本产品信息仅供参考,实际产品参数、外观及包装以原厂出货为准。产品规格如有变更,恕不另行通知。

由于不同测量环境和设备的差异,产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书,如有疑问请联系客服确认。

本产品仅用于科研、工业等合法用途,不得用于任何违反国家法律法规的场合。
