描述

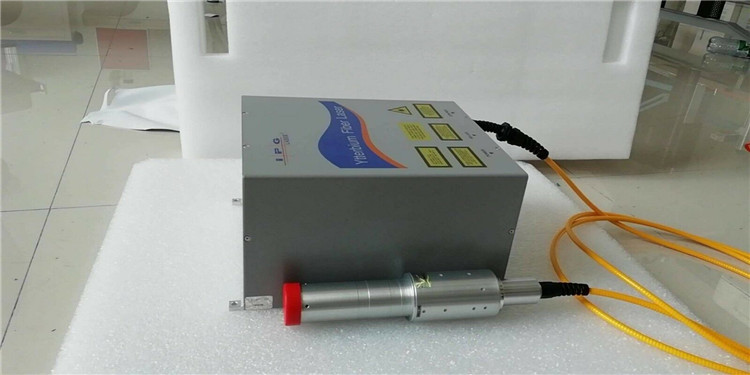

IPG YLP-V2-1-100-100-100 是一台 100W 级风冷调Q脉冲掺镱光纤激光器（Q-switched Yb-doped Pulsed Fiber Laser），输出 1064nm 中心波长、100ns 脉宽（FWHM）、最大 1mJ 脉冲能量，平均功率 100W（典型值），重复频率 5~200kHz 可调，光束质量 M²＜2.0。它采用全光纤结构与风冷免维护设计，专为 OEM 系统集成与打标机整机配套而生，适用场景包括精密打标、微钻孔、划线、薄膜与涂层去除、调阻、器件编号及光伏加工。
核心参数速览（Key Specifications）
| 品牌型号 | IPG YLP-V2-1-100-100-100 |
| 激光类型 | 调Q脉冲掺镱光纤激光器（Q-switched Pulsed Yb-doped Fiber Laser） |
| 平均输出功率 | 100W（典型）/ 95W（最小）/ 105W（最大） |
| 脉冲能量 | 1mJ（最大值） |
| 脉冲宽度 | 100ns（FWHM @ 标称功率、标称重复频率） |
| 重复频率 | 5~200kHz（可调） |
| 中心波长 | 1064nm（范围 1055~1075nm） |
| 光束质量 | M²＜2.0；出光直径 6~9mm（86% 能量处） |

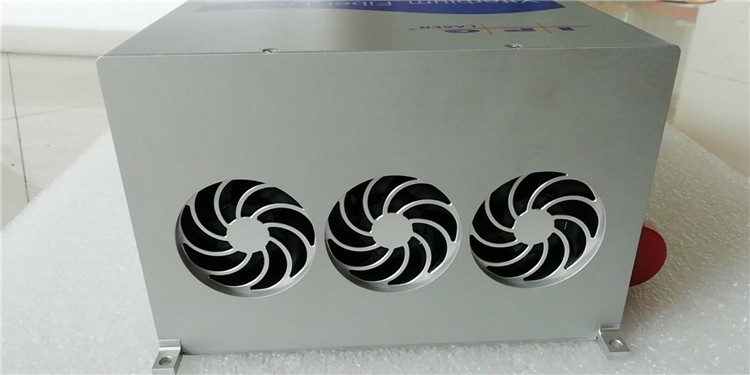

| 冷却方式 | 风冷（Air-cooled），免维护，无需外接冷水机 |
| 供电与接口 | 24VDC 供电；DB-7W2 电源接口 + DB-25 控制接口；支持 RS-232C 通信 |
| 开关时间 | 2μs（典型）/ 3μs（最大），BS1 模式 |
| 价格 | 来电咨询（依配置与数量核算） |
技术参数（Technical Specifications）
| 参数 | 值 |
|---|---|
| 平均输出功率 | 100W（典型）/ 95W（最小）/ 105W（最大） |
| 脉冲能量 | 1mJ（最大值） |
| 脉冲宽度 | 100ns（FWHM @ 标称功率、标称重复频率） |
| 重复频率 | 5~200kHz（可调） |
| 中心波长 | 1064nm（范围 1055~1075nm） |
| 发射带宽 | 5nm（典型）/ 10nm（最大） |
| 功率稳定度 | ±5% |
| 光束质量 M² | ＜2.0 |
| 输出光纤长度 | 3m |
| 出光直径（86% 能量处） | 6~9mm |
| 输出光纤类型 | 金属屏蔽 / PVC 涂覆 |
| 供电电压 | 24VDC |
| 激光器开关时间 | 2μs（典型）/ 3μs（最大） |
| 引导激光功率（可选） | 0.3~1mW @ 660nm |
| 工作温度 | 0°C ~ +36°C（50% 发射时间） |
| 存储温度 | -10°C ~ +60°C |
| 尺寸（激光模块） | 215×95×286mm |
| 光学头外形尺寸 | 247mm × 46mm（直径） |
| 冷却方式 | 风冷 |
产品特点（Product Features）
- 面向 OEM 的紧凑设计：YLP-V2 系列是 IPG 专为 OEM 系统集成设计的风冷型免维护光纤激光器，体积紧凑，便于嵌入自有设备。
- 全光纤结构，参数可独立调节：允许对峰值功率和／或脉冲重复频率进行独立调节，且不影响光输出参数。
- 效率高、结构紧凑：相较传统固体脉冲激光器，电光转换效率更高，体积更小。
- 宽工艺窗口：极大的工作参数调节空间，可对薄膜和表面涂层进行精细加工。
- 适应工业环境：机箱坚固，内置光纤受保护，可在苛刻工业环境下连续运行。
- 长期功率稳定：长期功率稳定度优于 5%，BS1 模式开关时间仅 2μs。
标准配置（Standard Configuration）
- ✅ BS1 模式（高对比度）＋ 扩展 PRR 模式
- ✅ RS-232C 控制与监控接口
- ✅ 引导光（660nm 红光瞄准，可选）
- ⬜ 输出光束发散角调节（可选）
- ⬜ 输出光斑直径调节（可选）
- ⬜ 100/240VAC 电源（可选）
- ⬜ USB 远程控制含 PC 软件（可选）
同系列型号对比（YLP-V2 Series Comparison）
YLP-V2 系列覆盖 20W / 30W / 50W / 100W 多个功率档位，光路与接口设计一致，便于按加工节拍与材料厚度选型。下表为本型号在系列中的定位：
| 型号 | 平均功率 | 脉冲能量 | 重复频率 | 波长 | 适用方向 |
|---|---|---|---|---|---|
| YLP-V2-1-100-20-20 | 20W | 1mJ | 调Q可调 | 1064nm | 轻载打标、样品标记 |
| YLP-V2-1-100-30-30 | 30W | 1mJ | 调Q可调 | 1064nm | 电子元件、铭牌打标 |
| YLP-V2-1-100-100-100（本型号） | 100W | 1mJ | 5~200kHz | 1064nm | 深雕、微钻孔、光伏、批量打标 |
需要更低功率档位可选 20W 与 30W 型号；若需脉宽可调、无需调Q的高灵活性方案，可对比 MAX MFPT 500-2000M MOPA 脉冲光纤激光器。更多调Q型号见 调Q脉冲光纤激光器 分类页。
术语说明（Glossary）
| 术语 | 含义 |
|---|---|
| 掺镱光纤激光器（Yb-doped Fiber Laser） | 以镱（Yb）离子掺杂光纤作为增益介质的激光器，本机增益介质掺镱，工作波长落在 1064nm 附近 |
| 调Q脉冲（Q-switched Pulsed） | 通过调Q开关（Q-switch）压缩腔内能量再释放，获得高峰值功率的短脉冲输出，适合打标、烧蚀、微加工 |
| 脉冲能量（Pulse Energy） | 单个脉冲的能量，等于平均功率除以重复频率。本机最大 1mJ |
| FWHM | 半高全宽（Full Width at Half Maximum），描述脉冲宽度的常用指标，本机 100ns |
| M² | 光束质量因子，1 为理想高斯光束，数值越接近 1 光束质量越好；本机 M²＜2.0 |
| BS1 模式（BeatStream 1） | IPG 的脉冲成形工作模式，提供高对比度脉冲与快速开关响应 |
| PRR | 脉冲重复频率（Pulse Repetition Rate），本机 5~200kHz 可调 |
| OEM | 原始设备制造商（Original Equipment Manufacturer），即采购本激光器嵌入自有设备或整机对外销售 |
接口定义与控制说明（Interface and Control）

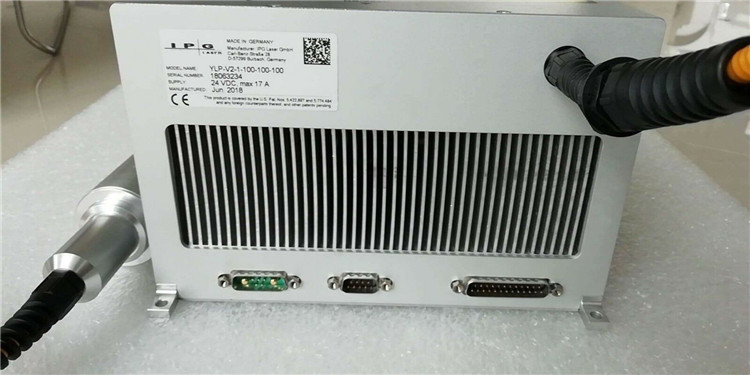

YLP-V2 系列激光器采用标准 DB-7W2 电源连接器和 DB-25 控制接口，支持数字控制和 RS-232C 串行通信两种模式。
DB-7W2 电源连接器引脚定义
| PIN | 名称 | 说明 |
|---|---|---|
| A1 | +24V Main | +24V DC 主电源（±5%） |
| A2 | 24V Ret | 主电源回线（浮地） |
| 2 | HK | Housekeeping 电源（为控制板和引导激光供电，<0.4A） |
| 5 | Case | 接地（Earth） |
DB-25 控制接口引脚定义
| PIN | 名称 | 说明 |
|---|---|---|
| 1-8 | Power Setting (D0-D7) | 8 位功率设置，0x00=最小功率，0xFF=最大功率 |
| 9 | Latch | 上升沿锁存功率设置（脉宽>2μs，间隔>100μs） |
| 10 | Serial Input | 串行数据输入 |
| 12 | Serial Output | 串行数据输出 |
| 13 | Serial Clock | 串行时钟（最大 100kHz） |
| 11, 16, 21 | Status Out | 状态输出（见状态代码表） |
| 14 | Ground | 接地 |
| 15 | 5Vout | +5VDC 输出（最大 80mA） |
| 17 | 5VRG | 引导激光电源输入（+5±0.25V，最大 150mA） |
| 18 | EE (Emission Enable) | 发射使能：HIGH=使能，LOW=禁用 |
| 19 | EM (Emission Modulation) | 发射调制：HIGH=开启发射 |
| 20 | Sync | 脉冲重复频率同步输入 |
| 22 | Guide Laser | 引导激光控制 |
| 23 | Aux OFF | 辅助关闭 |
| 24 | Digital Input | 数字输入 |
状态输出代码（Pin 11 / 16 / 21）
| State2 (Pin11) | State0 (Pin16) | State1 (Pin21) | 说明 |
|---|---|---|---|
| LOW | LOW | LOW | 温度告警（温度超范围） |
| HIGH | LOW | LOW | 电源告警（电压超范围） |
| LOW | LOW | HIGH | 正常发射 |
| HIGH | LOW | HIGH | 未就绪（Not ready） |
| LOW | HIGH | LOW | 背反射告警（自动关闭） |
| LOW | HIGH | HIGH | 系统告警（内部故障） |
操作步骤（数字接口模式）
- 初始状态：EE=LOW，EM=LOW，RG=LOW，AuxOFF=HIGH。
- 供电：先接 HK 电源（10 秒预热），再接 +24V 主电源（0.5 秒完成）。
- 设置功率：通过 D0-D7 设置功率值，用 Latch 上升沿锁存。
- 发射：EE 拉高使能，等待 10ms 后开始发射。
典型应用（Applications）
本机属于 100W 高功率调Q脉冲光纤激光器，兼顾刻写深度与加工效率，主要应用于以下场景：
| 应用领域 | 具体工艺 |
|---|---|
| 精密加工 | 精密划线、毛化处理（texturing） |
| 薄膜与涂层 | 薄膜和表面涂层精细加工、涂层去除 |
| 光伏与太阳能 | 烧蚀、太阳能／光伏领域加工 |
| 微孔加工 | 精密微钻孔（micro hole drilling） |
| 电子元件 | 调阻（resistor trimming） |
| 打标 | 金属／非金属深雕打标、精密打标 |
| 医疗器械 | 医疗器械标识（UID 标记） |
| 3C 电子 | 3C 电子精密加工 |
常见问题解答（FAQ）
YLP-V2-1-100-100-100 是什么类型的激光器？
它是 IPG（阿帕奇）YLP-V2 系列中的一款调Q脉冲掺镱光纤激光器（Q-switched Yb-doped Pulsed Fiber Laser），额定平均功率 100W，工作波长 1064nm，主要面向 OEM 系统集成与激光打标机整机配套。
这款激光器需要接冷水机吗？
不需要。本机采用风冷（Air-cooled）散热方式，无需外接冷水机（chiller），免维护设计，适合嵌入紧凑型设备与移动工况。
100W 平均功率和 1mJ 脉冲能量是什么关系？
脉冲能量等于平均功率除以重复频率。本机平均功率 100W、重复频率 5~200kHz 可调，因此在低频段单脉冲能量可接近 1mJ 的最大值，频率升高时单脉冲能量相应下降。两者是相互制约的，不能同时取到极值。
脉冲能量 1mJ 适合做什么加工？
1mJ 属于中等脉冲能量，适合打标、微钻孔、划线、涂层去除和调阻等精细加工。若需要更深雕刻或更快去除，可提高平均功率或延长作用时间；若需要更高峰值能量、极低热影响区的精细加工，则需考虑脉冲能量更高或脉宽可调的专用机型。
光束质量 M²＜2.0 意味着什么？
M² 是光束质量因子，理想高斯光束为 1，越接近 1 光束质量越好。M²＜2.0 属于较好的光束质量，配合聚焦光学系统可获得较小光斑（出光直径 6~9mm），因此能满足精密打标与微孔加工的分辨率要求。
支持哪些控制方式？能否接入 PLC 或工控机？
支持两种方式：一是数字接口控制，通过 DB-25 的 D0-D8 位设置功率、Latch 锁存、EE/EM 发射使能与调制、Sync 重复频率同步输入，可直接由 PLC 或单片机驱动；二是 RS-232C 串行通信，通过 Serial Input／Output／Clock 三线通信，可选配 USB 远程控制含 PC 软件方案。此外 DB-25 提供三路状态输出（温度告警、电源告警、未就绪、背反射告警、系统告警）。
可以用它做什么材料？
1064nm 波长的脉冲光纤激光器主要用于加工金属材料（不锈钢、铝材、黄铜等）及部分非金属与半导体材料。由于不同材料对 1064nm 的吸收率差异很大，具体的打标效果、深浅与是否需要表面处理，建议提供材料牌号与要求效果，我们协助做工艺评估与打样确认。
YLP-V2-1-100-100-100 与同系列 20W／30W 型号怎么选？
三款型号光路结构与接口设计一致，区别在平均功率与加工深度。20W／30W 适合轻载打标与样品标记；100W（本型号） 加工效率更高，适合深雕、微钻孔、光伏及批量打标。具体选型取决于材料、加工面积与节拍要求，可参考上文的同系列对比表。
BS1 模式是什么意思？
BS1（BeatStream 1）是 IPG 的脉冲成形工作模式，提供高对比度的脉冲波形和快速开关响应，本机在 BS1 模式下开关时间仅 2μs（最大 3μs）。此外本机还支持扩展 PRR 模式，可对峰值功率和／或重复频率进行独立调节，且不影响光输出参数。
这台机器的选型适用人群是谁？
适合需要 100W 级调Q脉冲光源的激光打标机整机厂商、自动化设备集成商，以及需要对金属件进行深雕打标、精密微钻孔、薄膜涂层去除或光伏加工的生产线用户。如果需求偏向脉宽可调、无需调Q的高灵活性方案，可对比 MAX MFPT MOPA 脉冲光纤激光器。
购买前需要提供哪些信息？
为提高一次选型命中率，建议提供：① 待加工材料及牌号；② 打样效果或加工要求（深度、线宽、精度）；③ 加工面积与节拍（件／小时）；④ 是否需要 RS-232C／USB 控制、引导光、AC 电源等选配项；⑤ 期望的装机空间与散热条件。可直接来电 15927220467 或发送邮件至 859818709@qq.com，我们提供选型建议与报价。
价格与货期（Price and Lead Time）
| 价格 | 来电咨询（根据具体配置与采购数量核算） |
| 品牌 | IPG（阿帕奇） |
| 产地 | 德国／俄罗斯制造 |
| 货期 | 来电咨询（视库存与配置） |
| 咨询 | 电话 15927220467 / 17671454691，邮箱 859818709@qq.com |
出货附带（Included with Shipment）

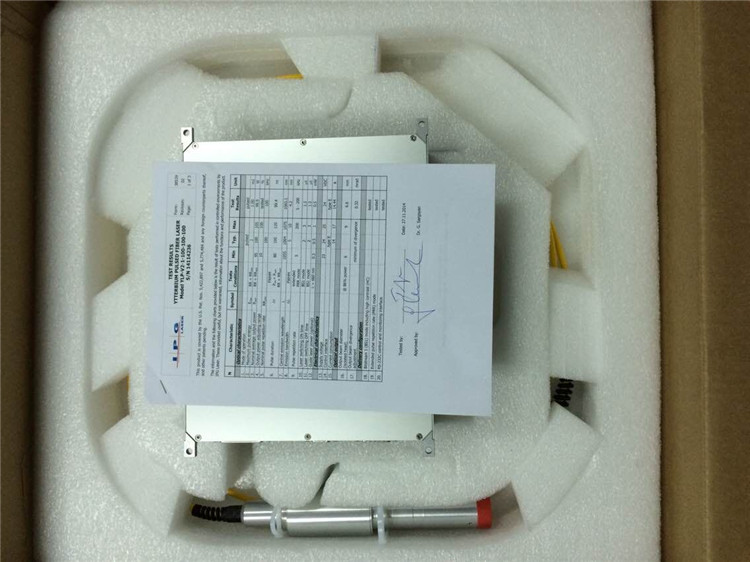

每台激光器附带出厂测试数据：标称功率、重复频率、波长、脉宽、功率不稳定度、光斑直径、开关延时、标称电流。
产品分类与相关产品
产品分类：光纤激光器 › 调Q脉冲光纤激光器。相关型号：IPG 20W 调Q脉冲光纤激光器、IPG 30W 调Q脉冲光纤激光器、Raycus RFL-P20QH-R 20W 调Q脉冲光纤激光器、JPT YDFLP-E-20-M7-S-R MOPA 脉冲光纤激光器。激光原理与术语可参考本站激光百科全书，通用问题可查看激光设备常见问题解答。
免责声明（Disclaimer）
本页技术参数以 IPG 原厂规格为依据，用于选型参考。实际可加工材料、刻写深度、线宽与加工速度受材料特性、镀层状态、光路设计、镜头与软件参数影响，需以打样结果为准。本页价格不构成正式报价，最终以双方确认的商务报价单为准。激光器属 Class 1 隐形激光产品（模块内光路封闭），使用中须遵守激光安全规范，操作、维修及拆解须由受过培训的专业人员进行。
