产品概述

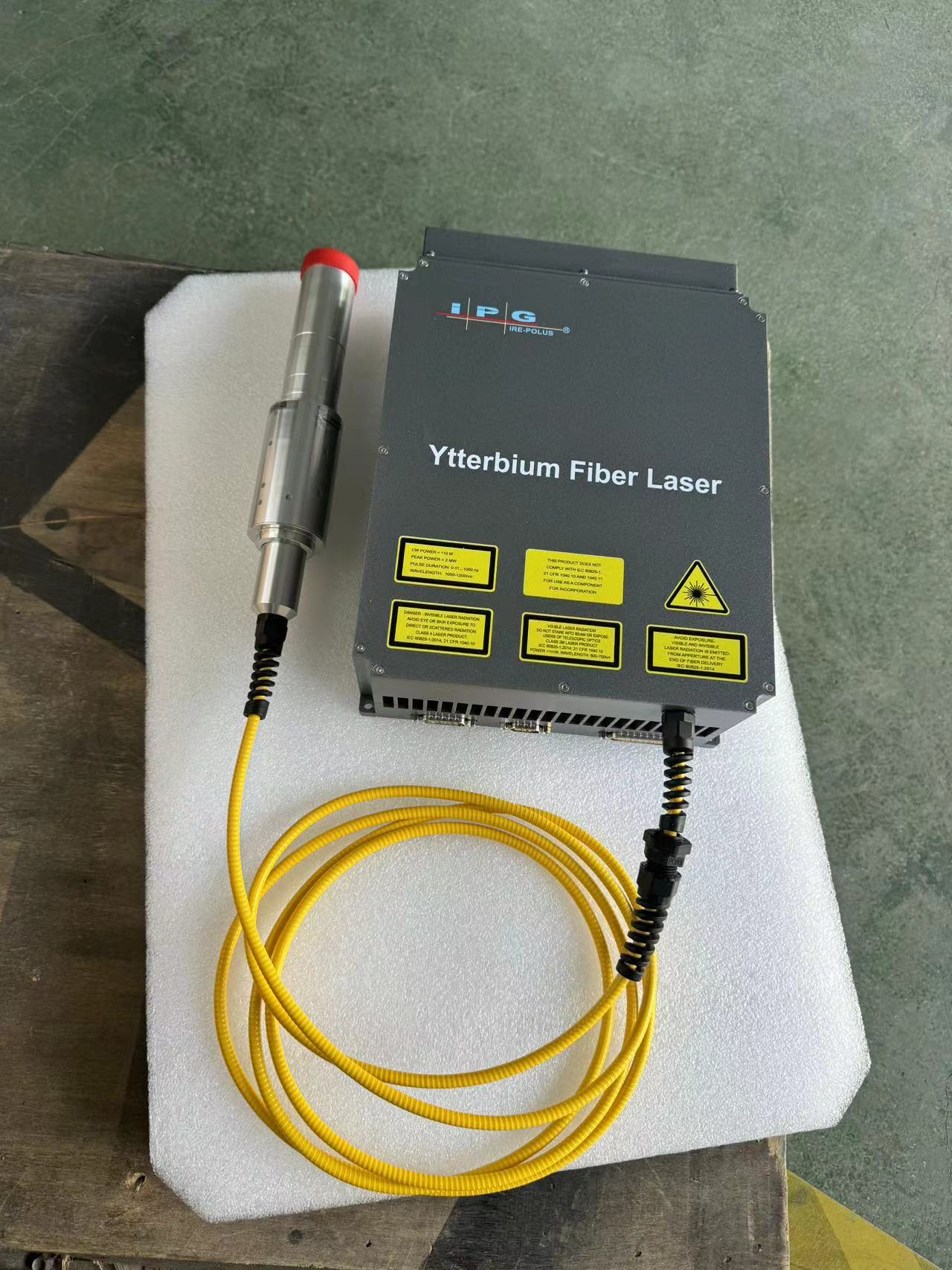

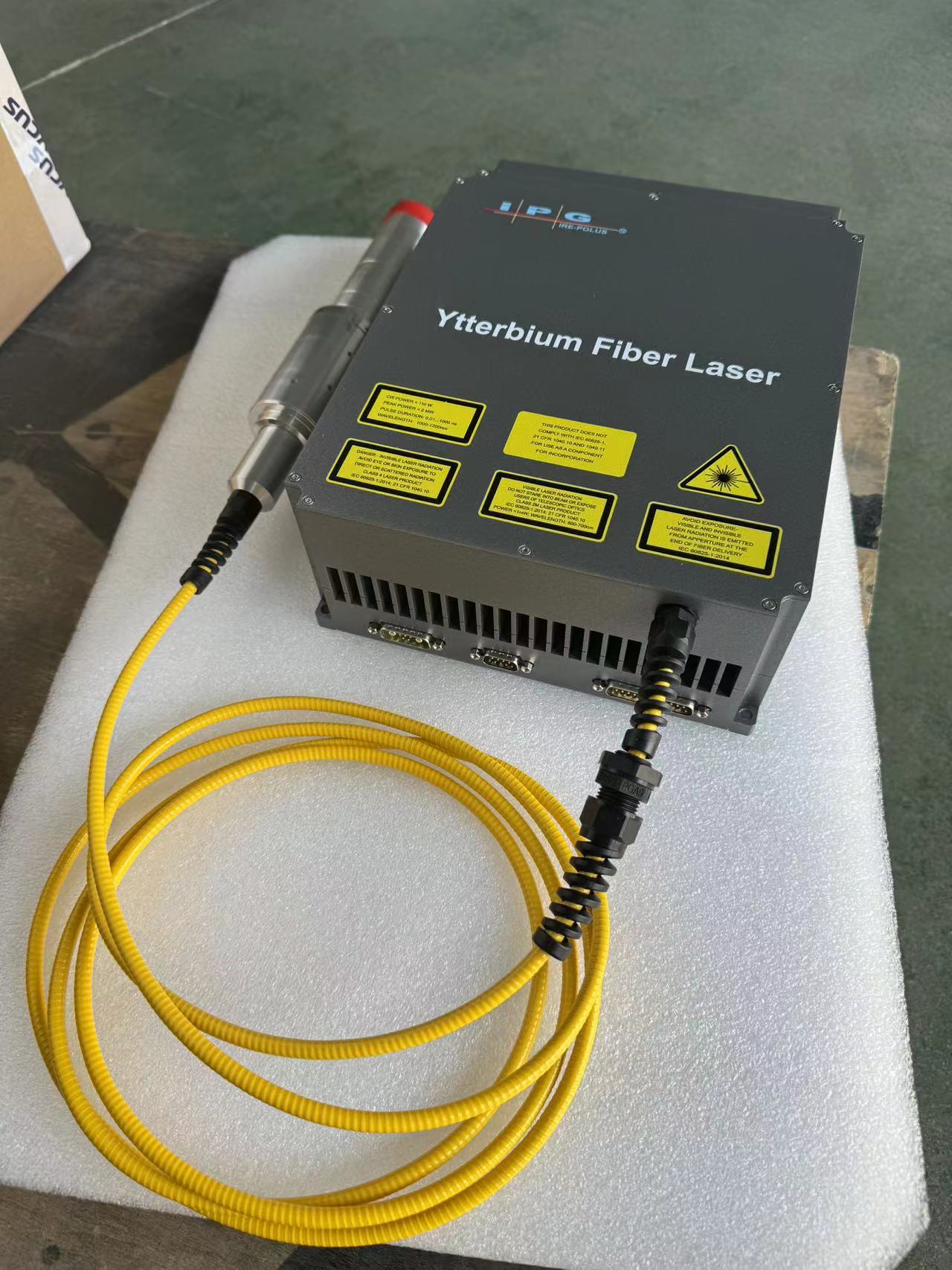

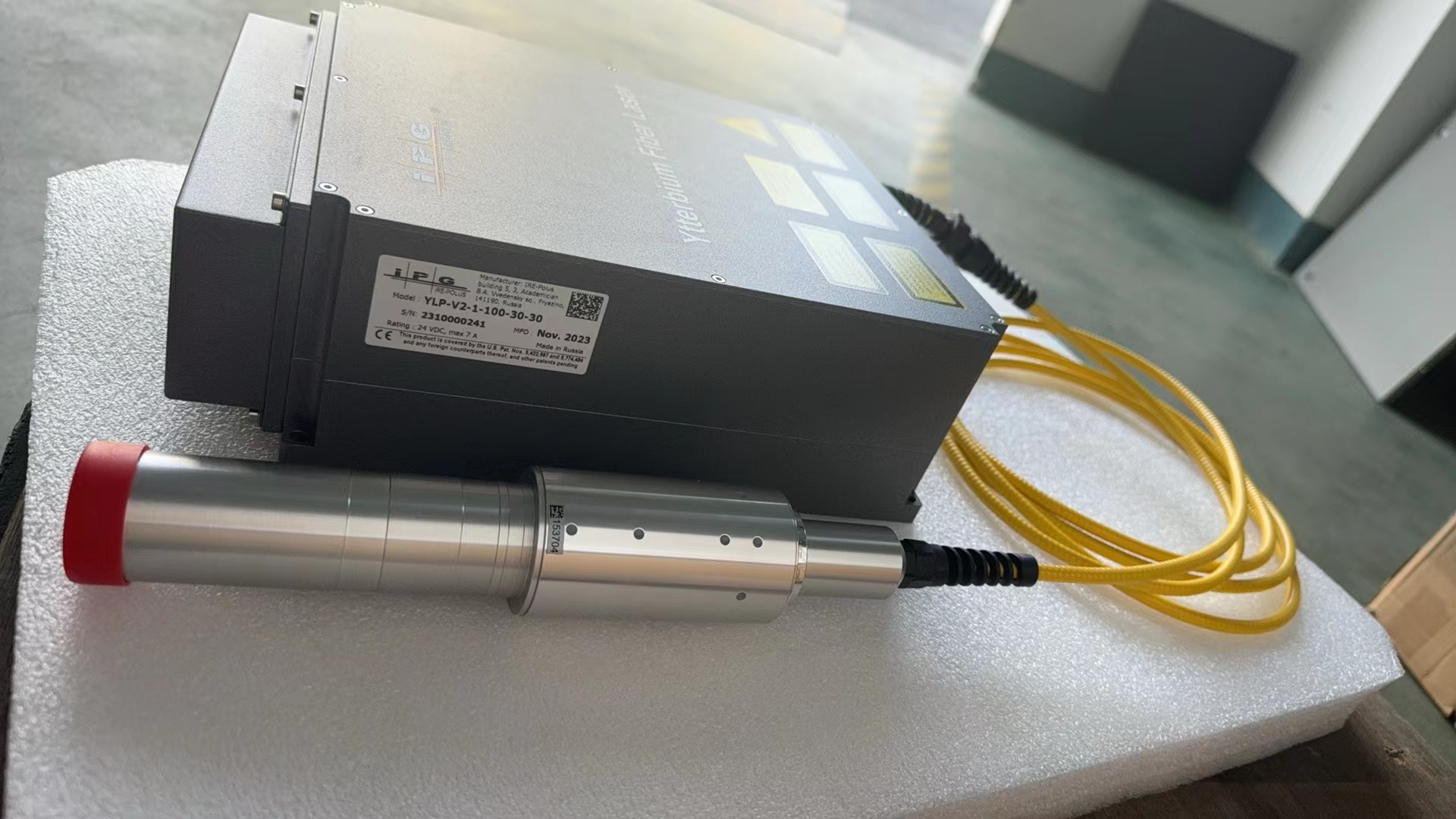

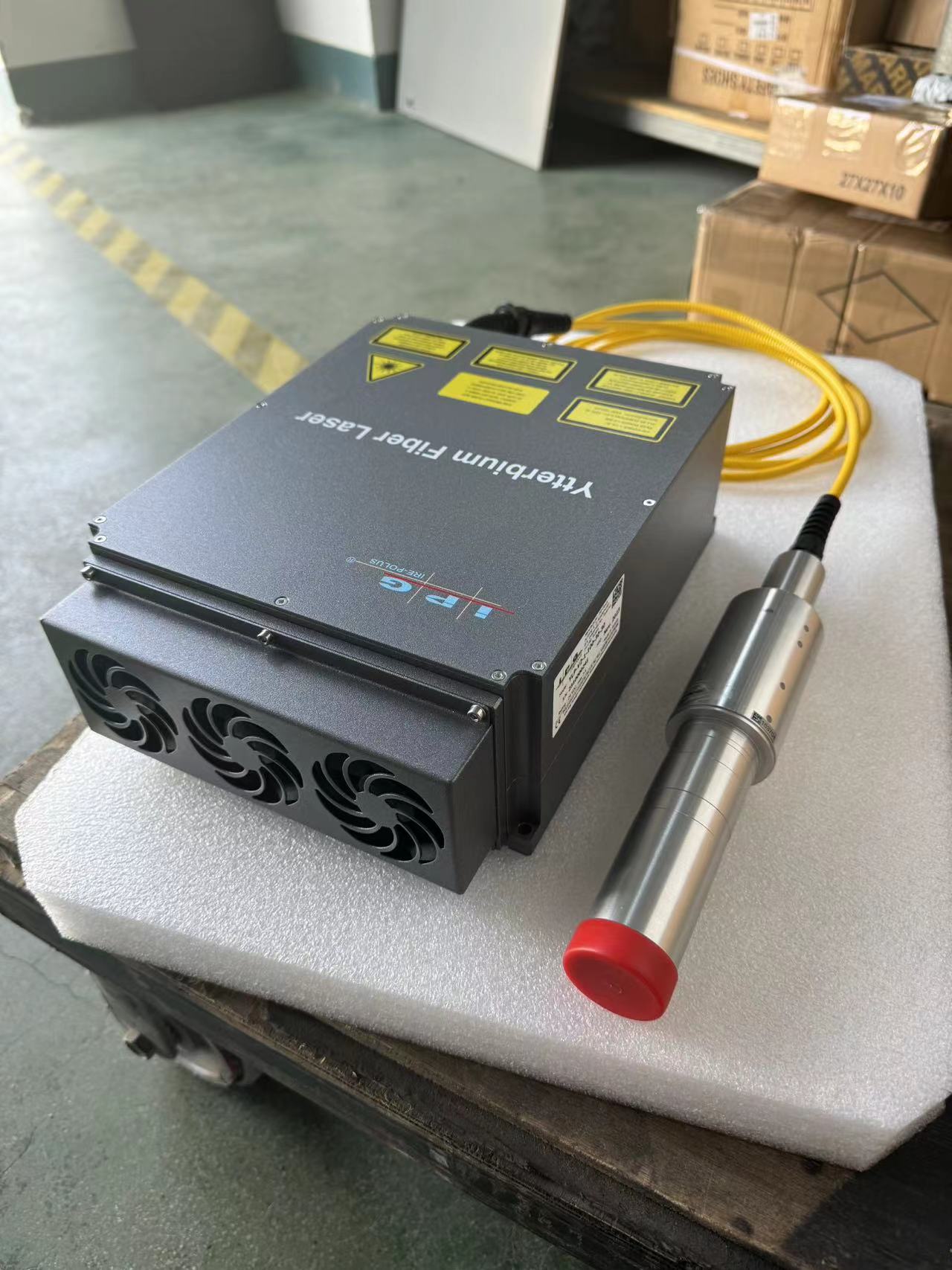

IPG YLP-V2-1-100-30-30 脉冲光纤激光器，30W平均功率，1mJ最大脉冲能量，100ns固定脉宽，RS-232C控制接口，内置3个风扇散热，模块化设计即插即用。广泛适用于激光打标、微加工、浅层雕刻、除锈清洗等领域。

技术参数

参数	值
平均输出功率	30W（典型）/ 29W（最小）/ 31W（最大）
脉冲能量	1mJ（最大值）
脉冲宽度	100ns（FWHM @ Pnom, PRRnom=30kHz）
重复频率	30~200kHz
中心波长	1064nm（范围 1055~1070nm）
光谱带宽（FWHM）	5~10nm
功率稳定度（长时间）	±2%（typ）~ ±5%（max）
运行模式	脉冲（随机偏振）
导引激光功率	0.1~1mW（660nm红光）
开关时间（0%→90% Pnom）	140μs
开关时间（100%→10% Pnom）	220μs
供电电压	24VDC
工作温度（50%功率）	0°C ~ +40°C
工作温度（100%功率）	0°C ~ +35°C
存储温度	-10°C ~ +60°C
湿度	10~95%
输出光纤	金属屏蔽/PVC护套，缆径6~7mm
尺寸（激光模块）	215×95×286mm

标准配置

• ✅ 内置光隔离器（保护光纤端面）
• ✅ RS-232C 控制与监控接口（DB-25）
• ✅ 引导光（660nm红光瞄准二极管）
• ⬜ 输出光斑直径调节（可选）
• ⬜ 100/240VAC 电源（可选）
• ⬜ USB 远程控制含PC软件（可选）

接口定义与控制说明

YLP-V2系列激光器采用标准DB-25控制接口，支持数字功率设置和调制控制。

DB-25 控制接口引脚定义

PIN	名称	说明
1-8（D0-D7）	功率设置	8位功率设置，0x00=最小功率，0xFF=最大功率
9	Latch	上升沿锁存功率设置
16, 21	状态输出	组合判断激光器状态（见状态码表）
17	辅助电源	5±0.25VDC（用于引导激光独立运行）
18	MO开关	HI=主振荡器开启，LOW=关闭
19	调制输入	HI=放大器开启，LOW=关闭（激光发射控制）
20	PRR同步	外部时钟输入（方波，30~200kHz）
22	引导激光开关	HI=开启，LOW=关闭
23	急停输入	LOW=停止，HI=正常运行
10-15, 24	接地	信号地

DB-25 状态码表（Pin 16 / Pin 21）

Pin 16	Pin 21	状态
LOW	LOW	激光器温度超出工作温度范围
LOW	HIGH	正常运行
HIGH	LOW	激光器因高光学背反射自动关闭
HIGH	HIGH	主振荡器（MO）故障

状态输出组合表

Pin 16	Pin 21	状态说明
LOW	LOW	温度告警（超出工作温度范围）
LOW	HIGH	正常运行
HIGH	LOW	背反射告警（激光器自动关闭）
HIGH	HIGH	主振荡器（MO）故障

典型应用

• 激光打标（金属、塑料、涂层材料）
• 浅层雕刻与微加工
• 激光清洗与除锈
• PCB分板与精密切割
