ZB2D10A1064-Pro 高速高精度扫描振镜
|
|
智博泰克 ZB2D10A1064-Pro 是一款10mm通光孔径的高端二维扫描振镜，秉持高精度、高线性、高速度、超低温漂四大核心优势，专注于中高端激光应用领域。采用XY2-100标准协议，标刻速度达3.0m/s，定位速度达25m/s，非线性度<0.5mrad，重复定位精度<15μrad。支持1064nm/355nm镜片可选，适用于飞行打标、紫外/绿光精密标刻等对速度、线性度和精度要求苛刻的工业场景。
|
|

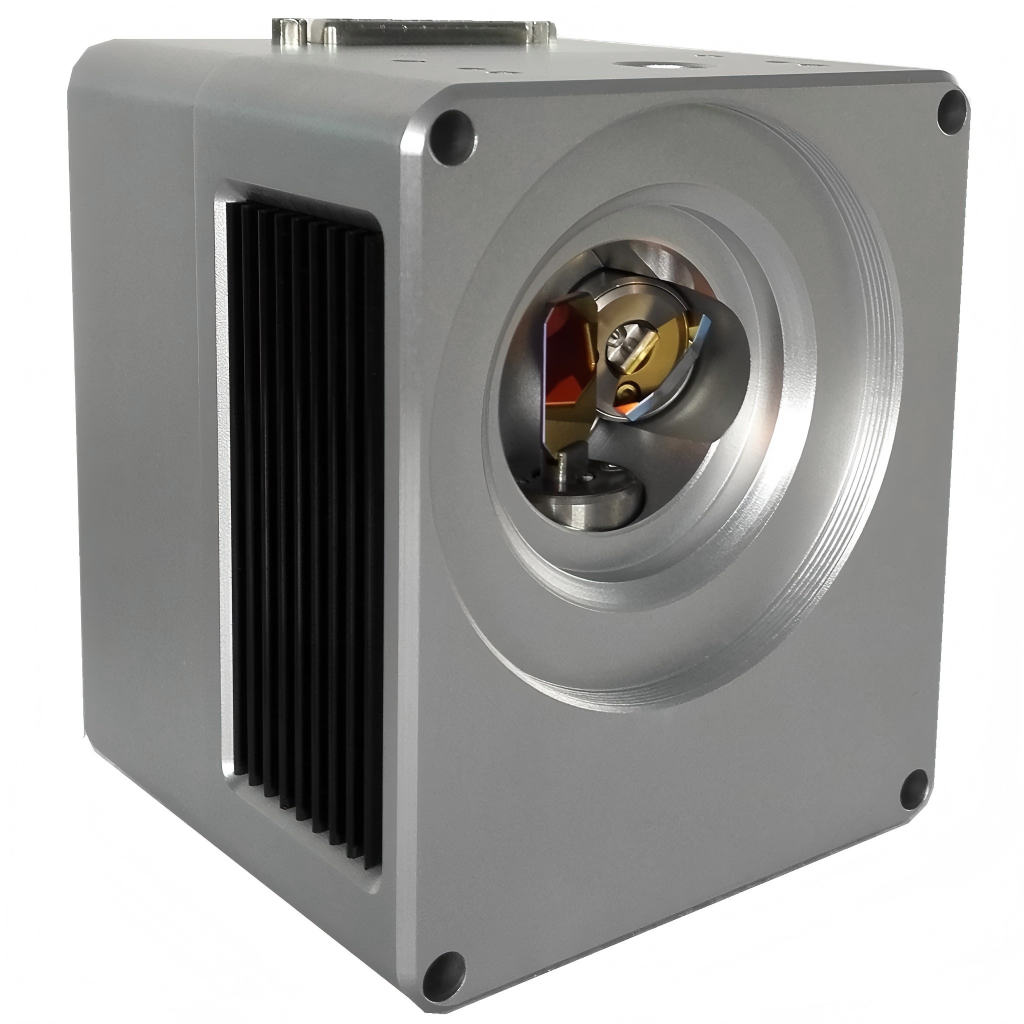

ZB2D10A1064-Pro 正面视图
|
|
ZB2D10A1064-Pro 侧面视图
|
|
|
产品特点
|
|
● 高速度
标记速度3.0m/s，定位速度25m/s，满足高速飞行打标和产线节拍需求
|
|
● 高精度
重复定位精度<15μrad，非线性度<0.5mrad，精度媲美国外同级别产品
|
|
● 高线性
独特校正与补偿技术，线性度优良，确保标刻图形高精度还原
|
|
● 超低温漂
增益漂移<40ppm/K，零点漂移<20μrad/K，8小时工作漂移<0.1mrad，长时间稳定可靠
|
|
● 可量身定制
拥有丰富高精度应用经验，可根据客户特殊需求提供定制化解决方案，支持多种波长镜片配置
|
|
|
|
技术参数
|
| 参数项 |
参数值 |
| 通光孔径 |
10 mm |
| 扫描角度 |
±0.35 rad |
| 非线性度 |
<0.5 mrad |
| 跟踪误差时间 |
0.15 ms |
| 小步长响应时间 |
<0.3 ms |
| 重复定位精度 |
<15 μrad |
| 增益漂移 |
<40 ppm/K |
| 零点漂移 |
<20 μrad/K |
| 8小时温漂（30分钟预热后） |
<0.1 mrad |
| 标记速度 |
3.0 m/s |
| 定位速度 |
25 m/s |
| 供电电源 |
±15VDC / 5A |
| 输入信号 |
XY2-100数字 / ±5V模拟（AN后缀） |
| 镜片反射波长 |
1064nm / 355nm |
| 工作温度 |
25℃ ± 10℃ |
| 外形尺寸 |
114 × 96.5 × 93.7 mm |
| 重量 |
约1.82 kg |
| 电气接口 |
25针DB连接器 |
|
|
|
同系列型号对比
|
| 型号 |
通光孔径 |
标记速度 |
定位速度 |
跟踪误差 |
零点漂移 |
| ZB2D10A-Pro |
10mm |
3 m/s |
25 m/s |
0.15 ms |
<25 μrad/K |
| ZB2D10A |
10mm |
2.5 m/s |
15 m/s |
0.15 ms |
<15 μrad/K |
| ZB2D10D |
10mm |
3 m/s |
18 m/s |
0.15 ms |
<25 μrad/K |
| ZB2D10C |
10mm |
3 m/s |
18 m/s |
0.18 ms |
<30 μrad/K |
| ZB2D10G |
10mm |
1.5 m/s |
7 m/s |
0.18 ms |
<30 μrad/K |
|
|
|
选型规格
|
| 选型型号 |
说明 |
| ZB2D-10A-1064 |
1064nm波长，标准XY2-100协议（本型号） |
| ZB2D-10A-355 |
355nm波长（紫外），标准XY2-100协议 |
| ZB2D-10A-532 |
532nm波长（绿光），标准XY2-100协议 |
| ZB2D-10A-9300 |
9300nm波长（CO2），标准XY2-100协议 |
| ZB2D-10A-10600 |
10600nm波长（CO2），标准XY2-100协议 |
| AN后缀型号 |
带±5V模拟输入（如 ZB2D-10A-1064-AN） |
|
|
|

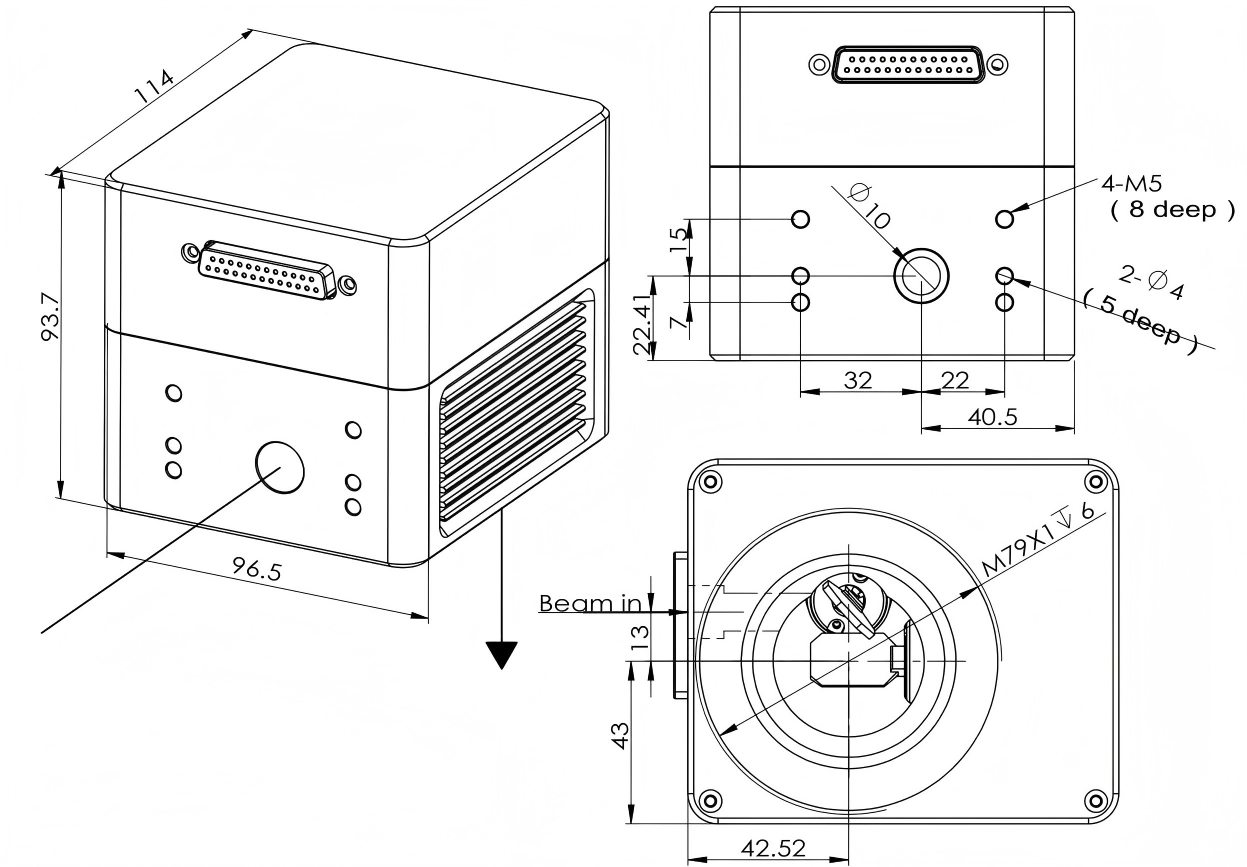

机械尺寸（单位：mm）
|
|
|
|

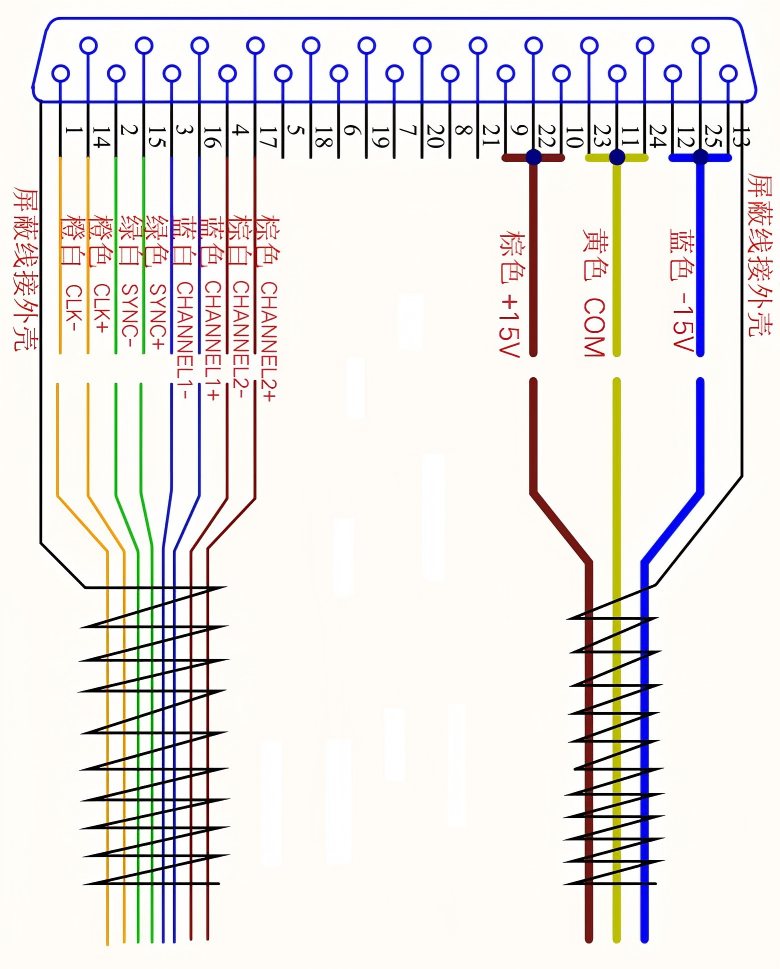

电气接口定义
|
|
| 线号 |
信号类型 |
颜色 |
说明 |
| 1、3、5、7 |
通道信号 |
红色 |
XY2-100差分信号（X+/X-/Y+/Y-） |
| 2、4、6、8 |
通道屏蔽 |
屏蔽线 |
信号屏蔽层 |
| 9 |
时钟正端 |
橙色 |
XY2-100 Clock+ |
| 10 |
同步正端 |
紫色 |
XY2-100 Sync+ |
| 12 |
时钟负端 |
蓝色 |
XY2-100 Clock- |
| 14 |
同步负端 |
绿色 |
XY2-100 Sync- |
| 22 |
电源正极 |
棕色 |
+15VDC |
| 11 |
电源公共端 |
黄色 |
COM（GND） |
| 13 |
电源负极 |
蓝色 |
-15VDC |
| 屏蔽线 |
外壳接地 |
屏蔽线 |
接外壳（务必接外壳） |
|
|
|
典型应用
|
|
激光精密标刻
飞行打标、二维码、条码、精密图案高质量标刻
|
激光焊接
精密定位，高速扫描焊接路径
|
激光切割
薄材料高速精密切割
|
3D打印
SLA/SLS光固化扫描成型
|
激光清洗
高速扫描清洗表面污染物
|
|
|
|
