上转换效应是什么？低能光子怎么攒成高能的

一、核心概念：什么是上转换效应？

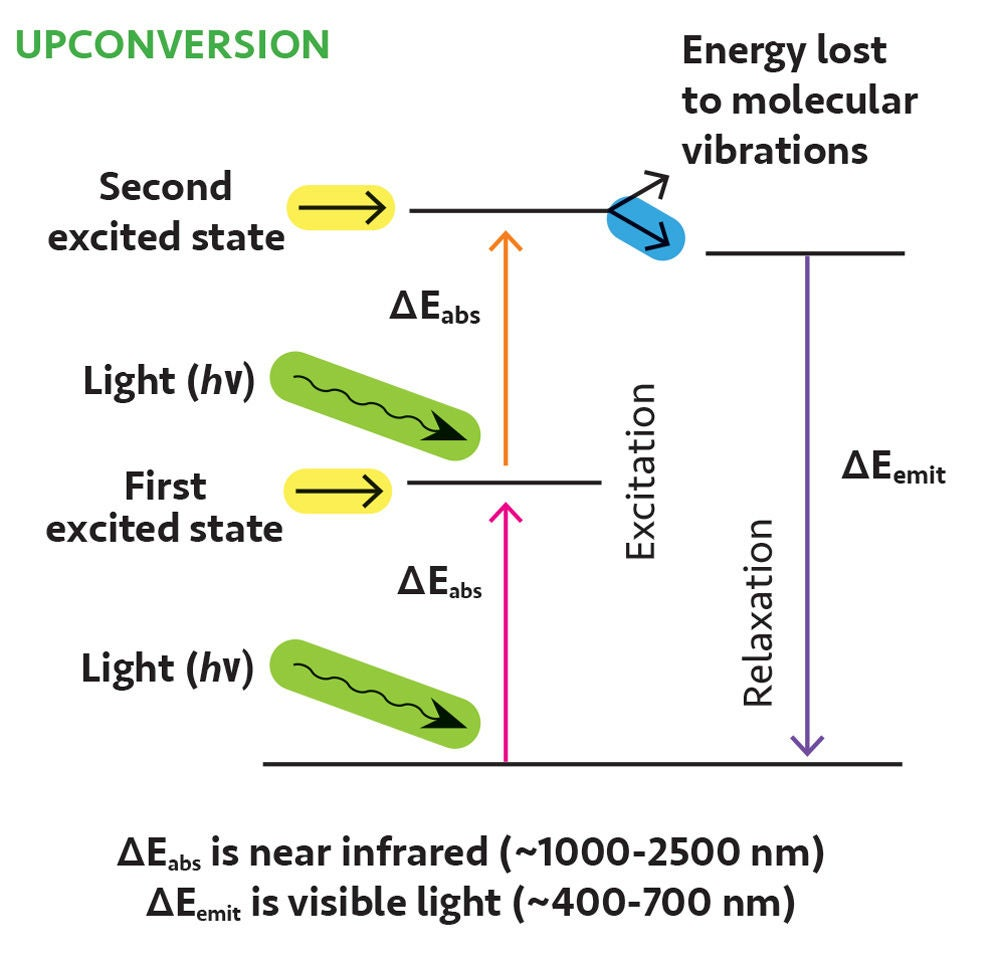

上转换效应是一种反斯托克斯发光现象——材料吸收多个低能量（长波长）的光子，然后发射出一个高能量（短波长）的光子。简单来说，就是用红外光去激发，结果发出可见光甚至紫外光——输出光子的能量比输入光子的能量还高。

这听起来似乎违反直觉，因为通常发光的波长都比激发光更长（斯托克斯定律）。上转换的关键在于：激发能量不是来自一个高能光子，而是通过分步吸收多个低能光子，或者通过离子之间的能量转移，将离子逐步”泵”到更高的能级，最后从高能级跃迁发出一个短波光子。 上转换效应在稀土掺杂材料中最为常见，特别是掺铒、掺铥、掺镨的材料。它既有有用的一面（可以用来产生短波长激光），也有有害的一面（会导致增益介质的能量损失）。

二、工作原理：上转换效应是怎么实现的？

1. 机制一：逐步吸收（激发态吸收，ESA）

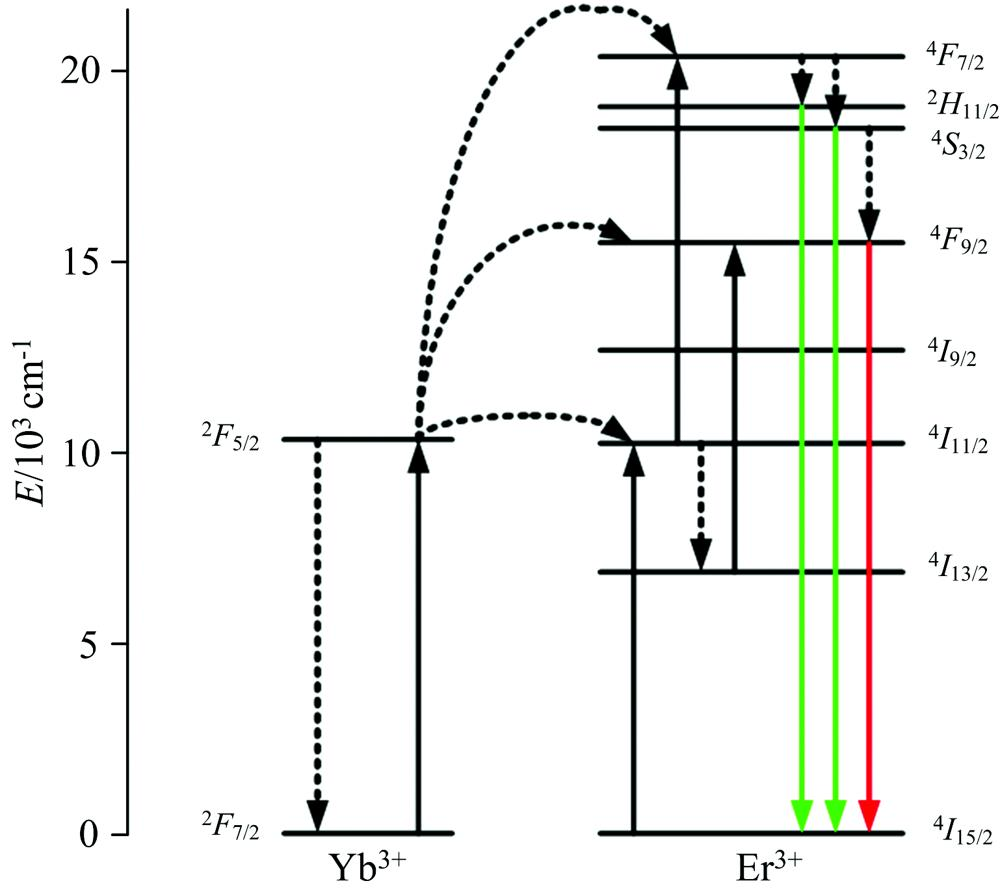

这是单离子的上转换过程，同一个离子连续吸收多个泵浦光子，一步步爬到更高的能级： 1. 离子吸收第一个泵浦光子，从基态跃迁到中间激发态。 2. 如果在中间态的寿命足够长（还没来得及回到基态），又吸收了第二个泵浦光子，就跃迁到更高的能级。 3. 有时还会吸收第三个光子，爬到更高的能级。 4. 最后，处于高能级的离子通过辐射跃迁回到基态，发出一个能量远高于单个泵浦光子的短波光子。 典型的例子是掺铒光纤中的绿色上转换发光：铒离子吸收980nm的泵浦光子，先被激发到⁴I₁₁/₂能级，再吸收一个泵浦光子跃迁到⁴F₇/₂能级，然后快速弛豫到⁴S₃/₂和²H₁₁/₂能级，从那里跃迁回基态发出550nm左右的绿光。

2. 机制二：能量转移上转换（ETU）

这是涉及两个或多个离子的过程，也叫俄歇上转换（Auger upconversion）： 1. 两个相邻的离子都被泵浦激发到激发态。 2. 其中一个离子把自己的激发能量转移给另一个离子，自身回到基态。 3. 接收能量的那个离子被”抬”到更高的能级（相当于两个激发态能量的叠加）。 4. 这个高能级离子跃迁回基态，发出一个短波光子。 这种机制在掺杂浓度较高时特别显著，因为离子之间距离近，能量转移效率高。它通常是有害的——会消耗上能级粒子数，降低激光效率。

3. 上转换发生的条件

上转换效应要显著，关键是中间能级的寿命要足够长，这样才能在退激发之前有机会吸收下一个光子或接受能量转移。这就是为什么低声子能量的基质材料（如氟化物玻璃ZBLAN）特别适合上转换激光器——声子能量低，多声子弛豫速率慢，中间能级寿命长。

三、关键参数：看懂上转换效应的性能指标

以下是核心参数说明：

参数名称	含义	为什么重要
上转换效率	输出的上转换发光功率与输入的泵浦功率之比。高效率上转换激光器需要精心设计离子种类、基质材料和掺杂浓度。	反映低能光子转化为高能光子的能力，直接决定上转换激光器的输出功率和效率。效率越高，相同泵浦下获得的短波长输出越强。
上转换发光波长	取决于离子的高能级与基态之间的能量差。常见的有绿光（铒）、蓝光（铥、镨）、红光（镨）等。	决定了上转换激光器的输出波长，是其核心应用指标。通过选择不同掺杂离子和基质材料，可以获得从可见光到近红外的多种波长。
泵浦光子数	产生一个上转换光子需要吸收几个泵浦光子。两光子上转换最常见，三光子也存在。	上转换过程需要吸收的泵浦光子数量，决定了上转换的阶次和效率。光子数越多，波长转换比越大，但效率通常也越低，对泵浦功率要求越高。
离子浓度依赖性	能量转移型上转换的速率与浓度的n次方成正比（n为参与的离子数），因此高浓度会加速上转换。	上转换效率随掺杂浓度变化的特性。浓度过低则离子间距大、能量传递困难；过高则浓度猝灭严重。存在最佳掺杂浓度以获得最高上转换效率。
声子能量	基质的声子能量越低，中间能级寿命越长，上转换效率越高。	基质材料的声子能量直接影响上转换效率。低声子能量基质（如氟化物）非辐射跃迁少，上转换效率高；高声子能量基质效率低但化学稳定性好。
泵浦阈值	上转换激光器的泵浦阈值通常比普通激光器高，因为需要更高的激发密度来布居高能级。	上转换激光开始振荡所需的最低泵浦功率。阈值越低，越容易起振，对泵浦源的要求越低，系统整体效率也越高。

四、上转换效应的主要类型

上转换效应可以从不同维度进行分类：按物理机制、按输出波长、按基质材料等。

按物理机制分类

机制类型	英文缩写	参与离子数	特点与说明
激发态吸收上转换	ESA	1个离子	单离子连续吸收多个泵浦光子，低浓度下也能发生，需要中间能级有较长寿命
能量转移上转换	ETU	2个以上离子	离子间能量转移，浓度越高越显著，通常是有害的损耗机制
合作发光	Cooperative	2个离子	两个离子同时回到基态，发出一个能量等于两者之和的光子，效率极低
光子雪崩上转换	PA	多个离子	交叉弛豫正反馈放大机制，具有明显的阈值特性，效率可很高

按输出波长分类

类型	代表激活离子	典型波长	主要应用方向
绿光上转换	Er³⁺（Yb³⁺敏化）	~550 nm	生物成像、显示、上转换激光器、防伪
蓝光上转换	Tm³⁺、Pr³⁺（Yb³⁺敏化）	~450~480 nm	蓝光光源、数据存储、生物医学
红光上转换	Pr³⁺、Er³⁺	~600~670 nm	显示技术、光动力治疗
紫外上转换	Tm³⁺、Pr³⁺	~300~400 nm	光刻、生物医学、光催化

按基质材料分类

氟化物玻璃（ZBLAN等）

声子能量最低（~500 cm⁻¹），多声子弛豫速率慢，中间能级寿命长，上转换效率最高，是上转换光纤激光器的主力基质材料。但化学稳定性较差，机械强度较低。

氧化物晶体

声子能量较高（~800 cm⁻¹），部分上转换跃迁效率较低，但机械强度高、热性能好，适合高功率和恶劣环境应用。常见的有YAG、YVO₄、GdVO₄等晶体。

纳米晶/纳米颗粒

稀土掺杂的上转换纳米颗粒（UCNPs），尺寸在几十到几百纳米，将近红外光转化为可见光或紫外光，在生物医学成像、防伪、太阳能电池等领域有独特应用价值。

上转换不总是好事

需要特别指出的是，在大多数固体激光器和光纤激光器中，上转换是有害效应——它会消耗上能级粒子数，降低激光效率，还可能把离子激发到更高的能级，引起激发态吸收和光暗化。只有在专门的上转换激光器和上转换材料应用中，上转换才是被利用的效应。

五、上转换效应的应用场景

• 利用上转换效应的应用：
• 上转换光纤激光器：利用掺铥ZBLAN光纤产生蓝光，掺铒光纤产生绿光，掺镨光纤产生红/绿/蓝多色光。光纤的波导结构可以维持高泵浦强度，特别适合上转换这种需要高激发密度的过程。
• 上转换纳米材料：稀土掺杂的上转换纳米颗粒可以将近红外光转化为可见光或紫外光，在生物医学成像（深层组织穿透+低背景荧光）、防伪、太阳能电池（利用近红外光）等领域有重要应用。
• 可见光固体激光器：某些上转换晶体激光器可以直接产生可见光，不需要非线性频率转换。
• 三维显示：上转换材料可以在红外激光激发下发出彩色光，用于真三维显示技术。
• 上转换作为负面效应需要抑制的场景：
• 高功率光纤激光器：高掺杂浓度下的合作上转换会消耗上能级粒子，降低效率，还可能加剧光暗化效应。
• 光纤放大器：高功率运行时的上转换会导致增益下降和额外的热负载。
• 脉冲放大器：上转换等淬灭过程会限制储能效率。

六、常见误区

以下是几个常见的认识误区：

---
