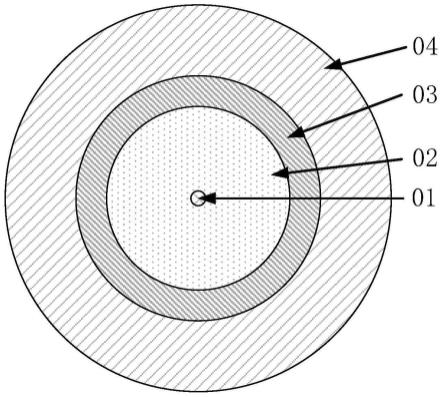

光致暗化是什么？光纤为什么会变黑失效

一、核心概念：什么是光致暗化？

光致暗化，也叫光暗效应、光致变色损伤或光诱导吸收，是指透明光学材料在特定波长的光照射下，传输损耗逐渐增大的现象。简单来说，就是材料越照越”暗”——透光率越来越低。

光致暗化是激光材料和光纤材料中一个非常重要的退化机制，直接关系到激光器的长期稳定性和使用寿命。对于高功率光纤激光器和放大器来说，光致暗化是限制器件寿命的关键因素之一。 光致暗化的本质，通常是光照在材料内部产生了所谓的色心（color center）——也就是晶体缺陷，这些缺陷会引入额外的光吸收能级，导致原本透明的材料出现额外的吸收带，看起来就像材料”变暗”了。

二、工作原理：光致暗化是怎么实现的？

1. 色心的基本概念

色心是晶体中的一类点缺陷，它们会在材料的禁带中引入额外的能级。这些能级使得原本能量低于带隙、不会被吸收的光子，也能被缺陷吸收——于是原本完全透明的材料就出现了新的吸收带，呈现出颜色（因此得名”色心”）。

2. 光致暗化的常见机制

1. 紫外光诱导的光暗化： 紫外光子能量高，可以直接打断化学键或电离原子，产生色心。比如石英光纤在紫外光照射下，损耗会迅速上升。这种光暗化在掺锗的石英光纤中尤为明显，机制涉及双光子吸收过程。 2. 稀土掺杂光纤中的光暗化（以掺镱石英光纤为例）： 这是工业高功率光纤激光器最关注的光暗化类型。其特点是： 损耗增加在短波长（可见光）最强，但在激光工作的1μm波段也有显著影响 光暗化速率与激发态镱离子密度的7次方成正比——这是一个非常强的非线性关系，意味着激发密度稍微提高一点，光暗化速度会急剧加快 高掺杂浓度和离子簇集会显著加剧光暗化 目前认为Yb²⁺离子的形成和色心产生有关，但完整的物理机制尚未完全搞清 3. 非线性晶体中的光致吸收： 如KTP、铌酸锂等非线性晶体，在绿光或蓝光照射下会出现”灰迹”（gray tracking）或”绿光诱导红外吸收（GRIIRA）”。这也是一种光致暗化，与极化子（被缺陷捕获的电子）的形成有关。在倍频器和光参量振荡器中，这种效应会导致转换效率下降和热透镜效应。 4. 硫系玻璃光纤中的光暗化： 硫系玻璃（如As₂S₃、As₂Se₃）的化学键容易重构，即使是环境光或可见光对准光也能引起明显的光暗化。

3. 光致暗化的可逆性

光致暗化有的是可逆的，有的是永久性的。某些情况下，加热（热退火）或特定波长的光照射可以部分或全部消除光暗化，让材料恢复透明。比如掺镱光纤中的光暗化可以通过加热或紫外照射部分逆转。

三、关键参数：看懂光致暗化的性能指标

以下是核心参数说明：

参数名称	含义	为什么重要
光暗化速率	单位时间内损耗增加的量，通常用dB/m/小时或类似单位表示。速率越高，材料退化越快。	直接影响光纤激光器的使用寿命和长期稳定性。暗化速率越快，输出功率衰减越快，严重时可导致光纤不可逆失效。
饱和损耗	光暗化不会无限加剧，最终会达到一个饱和值。饱和损耗的大小决定了器件的最终性能下降程度。	光暗化达到稳定后不再继续增加的损耗值。饱和损耗越低，说明暗化最终造成的功率损失越小，器件长期性能越稳定。
激发密度依赖性	光暗化速率与激发密度的关系（如7次方关系），决定了安全工作区间。	光暗化效应随光功率密度变化的程度。依赖性越强，高功率下暗化越严重，限制了光纤激光器的功率提升空间。
光谱形状	光暗化引起的额外吸收随波长的变化。不同机制的光暗化有不同的光谱特征。	光致暗化的吸收谱形状决定了其对不同波长激光的影响程度。吸收越强的波长，暗化导致的损耗越大，输出功率下降越明显。
可逆性	光暗化能否通过热处理或光照射恢复，以及恢复的程度和速度。	光暗化效应是否可以通过热处理等方式恢复。可逆的暗化效应可以通过周期性退火恢复性能，不可逆的则会造成永久性损耗。
抗光暗化能力	不同材料配方抵抗光暗化的能力。磷酸盐玻璃、磷硅酸盐玻璃、共掺铈等都被证明可以改善光暗化抗性。	决定了光纤激光器的长期可靠性和使用寿命。抗光暗化能力越强，输出功率衰减越慢，器件寿命越长，对高功率连续工作场景越重要。

四、光致暗化的主要类型与机制

光致暗化在不同材料体系中有不同的表现形式和产生机制。以下从材料体系和物理机制两个维度进行分类介绍：

按材料体系分类

类型	典型材料	主要诱因	核心特点
石英光纤光暗化	掺锗石英光纤	紫外光、蓝光照射	双光子吸收机制，可通过氟掺杂改善，与FBG写入密切相关
掺镱光纤光暗化	Yb掺杂石英光纤	9xx nm泵浦、高激发密度	与激发密度7次方成正比，影响1 μm波段，Yb²⁺色心假说
掺铥光纤光暗化	Tm掺杂石英/氟化物光纤	高功率泵浦、上转换过程	氟化物光纤上转换激光中尤为突出
非线性晶体灰迹	KTP、LiNbO₃等	绿光/蓝光照射	可逆，又称GRIIRA或gray tracking，影响倍频效率
硫系玻璃光暗化	As₂S₃、As₂Se₃	可见光、短波长泵浦	化学键重构机制，敏感性极高
卤化银光纤光暗化	AgBrCl多晶光纤	可见光照射	形成金属银胶体颗粒，导致散射损耗增加

按物理机制分类

色心型光暗化

最常见的类型。由点缺陷（色心）引起额外的光吸收带。在晶体中，色心可以是F心（电子占据阴离子空位）、F⁺心、F₂心等多种形式；在玻璃中，则是由非桥键氧空穴中心（NBOHC）、氧缺陷中心（ODC）等构成。紫外光和高能辐射是主要的诱因。

价态变化型光暗化

激活离子的电荷态发生变化。典型例子是掺镱光纤中的Yb³⁺→Yb²⁺转变——三价镱离子在高激发密度下获得一个电子变成二价，Yb²⁺离子具有较宽的可见光吸收带，导致光纤在可见光和近红外波段的损耗增加。

结构变化型光暗化

材料的化学键或网络结构发生重构。在硫系玻璃中尤其明显——硫系玻璃的化学键能较低，即使是可见光也能引起键的断裂和重组，改变材料的光学性质。

金属胶体型光暗化

在含金属离子的材料（如卤化银光纤、掺金银纳米颗粒玻璃）中，光照导致金属离子还原并聚集形成纳米胶体颗粒，通过表面等离子体共振产生额外的吸收和散射。

五、光致暗化的影响与应用场景

光致暗化更多的是作为一种需要避免或抑制的负面效应被研究，但也有一些正面应用：

负面效应——需要抑制的场景：

高功率光纤激光器：掺镱光纤激光器是工业加工的主力，光暗化直接影响激光器的使用寿命和长期功率稳定性。高浓度掺杂、高激发密度的设计尤其容易出现光暗化问题。

光纤放大器：特别是高增益、高功率的光纤放大器，芯泵浦的放大器激发密度高，光暗化风险更大。

非线性频率转换：绿光倍频器、光参量振荡器中的KTP、LBO、铌酸锂等晶体，灰迹效应会限制输出功率和寿命。

紫外光纤和器件：紫外光传输光纤、准分子激光用光纤等，紫外诱导的光暗化是核心挑战。

上转换光纤激光器：氟化物光纤中的上转换过程伴随着严重的光暗化问题，限制了器件寿命。

正面利用——光致暗化的应用：

光纤布拉格光栅（FBG）写入：利用紫外光照射掺锗光纤产生的折射率变化（与光暗化相关的光敏性），可以写入光纤光栅——这是光纤通信和传感领域极其重要的技术。

光存储与光开关：某些光致变色材料的可逆光暗化特性可用于光存储和全光开关。

色心激光器：虽然不算严格的光暗化应用，但色心本身也可以作为增益介质，色心激光器能产生其他方式难以获得的中红外波长。

六、常见误区

以下是几个常见的认识误区：

---
