光电二极管

你可能经常听到”雪崩光电二极管”这个词，但它到底是什么？在激光系统里扮演什么角色？和普通的同类技术有什么不一样？这篇文章从原理到应用，用大白话带你系统搞懂雪崩光电二极管，看完你也能给别人讲明白。

一、核心概念：什么是雪崩光电二极管？

说起雪崩光电二极管，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道雪崩光电二极管是激光领域里一个非常核心、非常基础的概念。 雪崩光电二极管（简称APD）是一种特殊的光电二极管，它在高反向偏压下工作，利用半导体中的碰撞电离效应实现内部电流增益，从而显著提高探测灵敏度。可以把它理解为自带”内部放大器”的光电二极管——普通PIN管是”光进来就直接出电流”，而APD是”光进来产生电子，电子再撞出更多电子，像雪崩一样放大”。

在激光和光电行业中，APD是弱光探测的利器。当光信号非常微弱，普通光电二极管产生的光电流已经小到被电子学噪声淹没时，APD的内部增益就能把信号提前放大，让后续电路更容易检测到。这使得APD在长距离光通信、激光测距、单光子探测等领域有着不可替代的地位。

可能有人会问，为什么要专门花一篇文章来讲雪崩光电二极管呢？为什么需要精确的雪崩光电二极管选型？因为雪崩光电二极管选型是激光应用效果的直接决定因素之一——光斑形状不对，切割质量就差；功率测不准，工艺就不稳定；信号探测不灵敏，通信距离就短。搞懂雪崩光电二极管选型的原理、参数和选型方法，是用好激光的第一步。

二、工作原理：雪崩光电二极管是怎么实现的？

理解雪崩光电二极管的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：

光子吸收与初始载流子产生

和普通光电二极管一样，入射光子在吸收区被吸收，产生电子-空穴对。这一步的效率由量子效率决定，与普通PIN管没有本质区别。

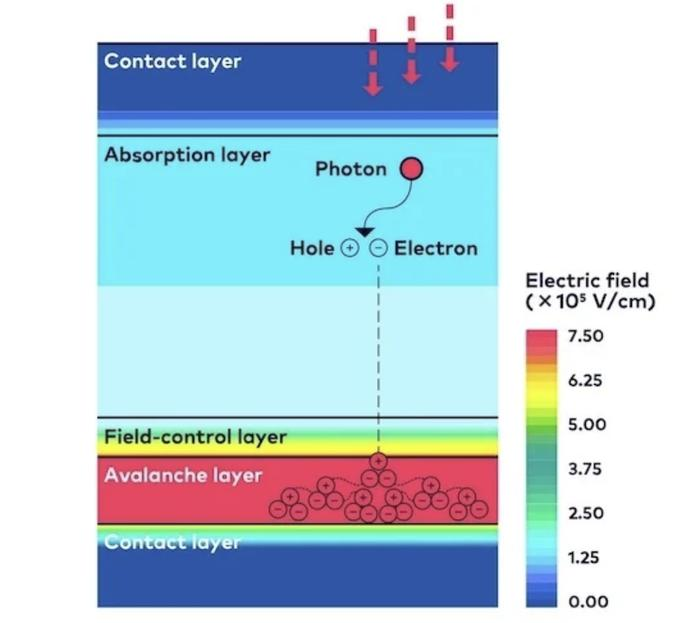

碰撞电离与雪崩倍增过程

APD的关键在于倍增区（也叫雪崩区）。当在APD两端加上很高的反向偏压（通常几十伏到几百伏）时，倍增区内的电场强度极高。初始载流子（电子或空穴）在强电场中被加速，获得很高的动能。当这些高能载流子撞击晶格原子时，能够把原子中的价电子”撞”出来，产生新的电子-空穴对——这就是碰撞电离。 新产生的载流子又会被电场加速，继续撞击产生更多的载流子。这个过程像雪崩一样连锁发生，一个初始载流子最终可以产生成百上千个载流子，从而实现电流的内部放大。这个放大倍数称为倍增因子（M）。

载流子收集与信号输出

倍增后的大量载流子被电极收集，形成远大于初始光电流的输出电流。这样，弱光信号在进入外部电子电路之前就已经被放大，有效降低了后续放大器噪声对整体信噪比的影响。

APD工作模式分类

APD有两种主要工作模式： 线性模式：反向偏压低于击穿电压，倍增因子是有限值（通常几十到几百倍），输出电流与入射光功率成正比。这是模拟信号检测的常规模式。 盖革模式（Geiger Mode）：反向偏压略高于击穿电压，单个光子触发的雪崩会自持发展，输出一个大的电流脉冲。这种模式用于单光子探测，灵敏度极高，但每次探测后需要主动淬灭雪崩才能进行下一次测量。

三、关键参数：看懂雪崩光电二极管的性能指标

了解雪崩光电二极管，光知道概念和原理还不够，还得看懂它的关键参数。很多人选激光器的时候，看着一堆参数表不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：

参数名称	含义	为什么重要
倍增因子（Gain, M）	雪崩放大的倍数，即输出光电流与初始光电流的比值。APD的增益不是固定值，它随反向偏压、温度和入射光波长变化。典型增益值在几十到几百之间。	APD的核心优势，内部电流倍增因子，从几十到几百不等。增益可以提高弱光信号幅度，但同时也会引入过剩噪声，存在最优增益点。
响应度（Responsivity）	单位光功率产生的输出电流。由于内部增益的存在，APD的响应度可以比普通PIN管高几十到几百倍。	衡量单位光功率能产生多少光电流，包括内增益贡献。响应度越高，同样光输入下输出信号越强，对后续放大电路的要求越低。
过剩噪声因子（Excess Noise Factor, F）	这是APD特有的重要参数。雪崩倍增过程本身会引入额外的噪声（因为碰撞电离是随机过程），使输出噪声比输入噪声被放大得更多。过剩噪声因子描述了这种噪声”额外放大”的程度，F值越小越好。硅APD的过剩噪声较低，InGaAs APD的相对较高。	衡量雪崩倍增过程引入的额外噪声。F值越接近1，噪声越低。硅APD的过剩噪声低于InGaAs APD。
击穿电压（Breakdown Voltage）	雪崩倍增变得自持的反向偏压值。盖革模式工作在击穿电压以上，线性模式工作在击穿电压以下。击穿电压随温度变化，需要温度补偿或控制。	APD发生雪崩击穿的反向偏压，通常为几十到几百伏。工作偏压越接近击穿电压，增益越高但也越不稳定。
暗电流（Dark Current）	无光照时的反向电流。APD的暗电流也会被增益放大，因此暗电流对APD性能的影响比普通PIN管更显著。暗电流包括体暗电流（经过倍增的部分）和表面漏电流（未经倍增的部分）。	无光照射时的漏电流，是噪声的重要来源。暗电流越小，探测器的弱光检测能力越强，NEP越低。
增益带宽积（Gain-Bandwidth Product）	衡量APD高速性能的综合指标。APD的带宽随增益增加而减小，两者的乘积是一个较稳定的数值。优质APD的增益带宽积可达几十到上百GHz。	决定APD在高增益下仍能支持的数据速率和信号带宽，是高速光通信和测距系统的关键指标。增益带宽积越高，意味着可以在获得足够增益的同时保持更快的响应速度。
光电转换效率/量子效率	初始载流子产生的效率，定义与普通光电二极管相同。注意，增益提高并不改变量子效率——它只是放大了已经产生的载流子。	衡量APD吸收光子产生光生载流子的根本效率，直接影响响应度和信噪比。量子效率越高，弱光检测灵敏度越好。

四、主要类型：雪崩光电二极管有哪些种类？

雪崩光电二极管的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：

按半导体材料分类

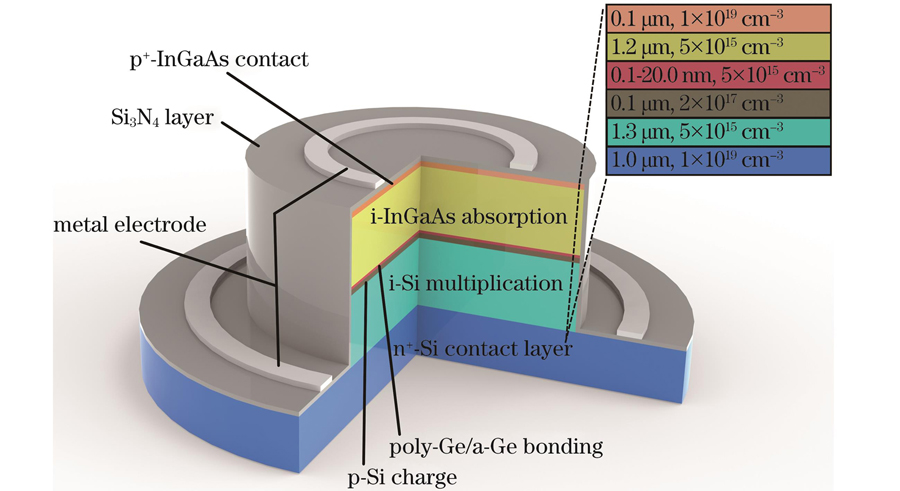

按结构与工作模式分类

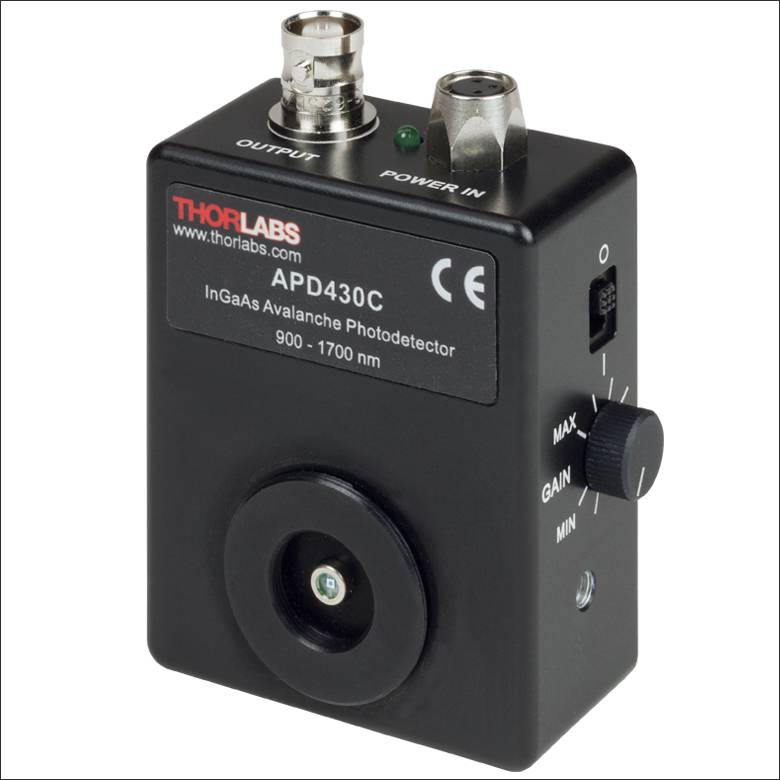

按封装类型分类

不同类型的雪崩光电二极管各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。比如对功率要求高的工业应用，可能选光纤激光器更合适；对超短脉冲有需求的科研应用，可能钛宝石更合适。

五、应用场景：雪崩光电二极管都用在什么地方？

雪崩光电二极管的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开雪崩光电二极管。简单分几个领域来看：

• 雪崩光电二极管主要应用于需要高灵敏度的弱光检测场景：
• 长距离光纤通信：在长距离光纤传输系统中，信号经过长光纤衰减后变得非常微弱。APD接收机的灵敏度比PIN接收机高几个dB，可以延长传输距离或降低对发射功率的要求。
• 激光测距与激光雷达（LiDAR）：测距时接收的反射光信号往往很弱，APD能够有效放大回波信号，提高测距灵敏度和测程。自动驾驶激光雷达、无人机高度计等设备广泛使用APD阵列。
• 单光子探测：盖革模式APD是目前最实用的单光子探测器之一，广泛用于量子密钥分发（QKD）、量子光学实验、荧光寿命成像等领域。相比超导探测器，它不需要低温，体积小、使用方便。
• 光纤传感：分布式光纤温度/应变传感（DTS/DAS）、布里渊光时域反射仪（BOTDR）等系统中，背向散射光信号极其微弱，需要高灵敏度的APD来检测。
• 生物医学检测：荧光检测、化学发光检测、流式细胞术等生物医学仪器中，用于检测极弱的荧光或发光信号。
• 辐射探测：在核辐射检测中，APD可以配合闪烁体使用，探测γ射线或X射线。
• 高速成像：APD阵列可用于弱光成像，如夜视、天文观测等。

六、常见误区

关于雪崩光电二极管，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
