介质膜是什么？为什么它比金属膜性能更好
介质膜是激光技术领域的重要概念，在工业制造、科学研究、医疗健康等领域有着广泛应用。本文系统介绍介质膜的核心概念、工作原理、关键参数、主要类型和典型应用，帮助读者建立完整的知识框架。
本文目录
- 一、什么是介质膜？核心概念搞清楚
- 二、工作原理：介质膜是怎么实现的
- 三、关键参数：看懂介质膜的性能指标
- 四、主要类型：介质膜有哪些种类
- 五、应用场景：介质膜都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是介质膜？

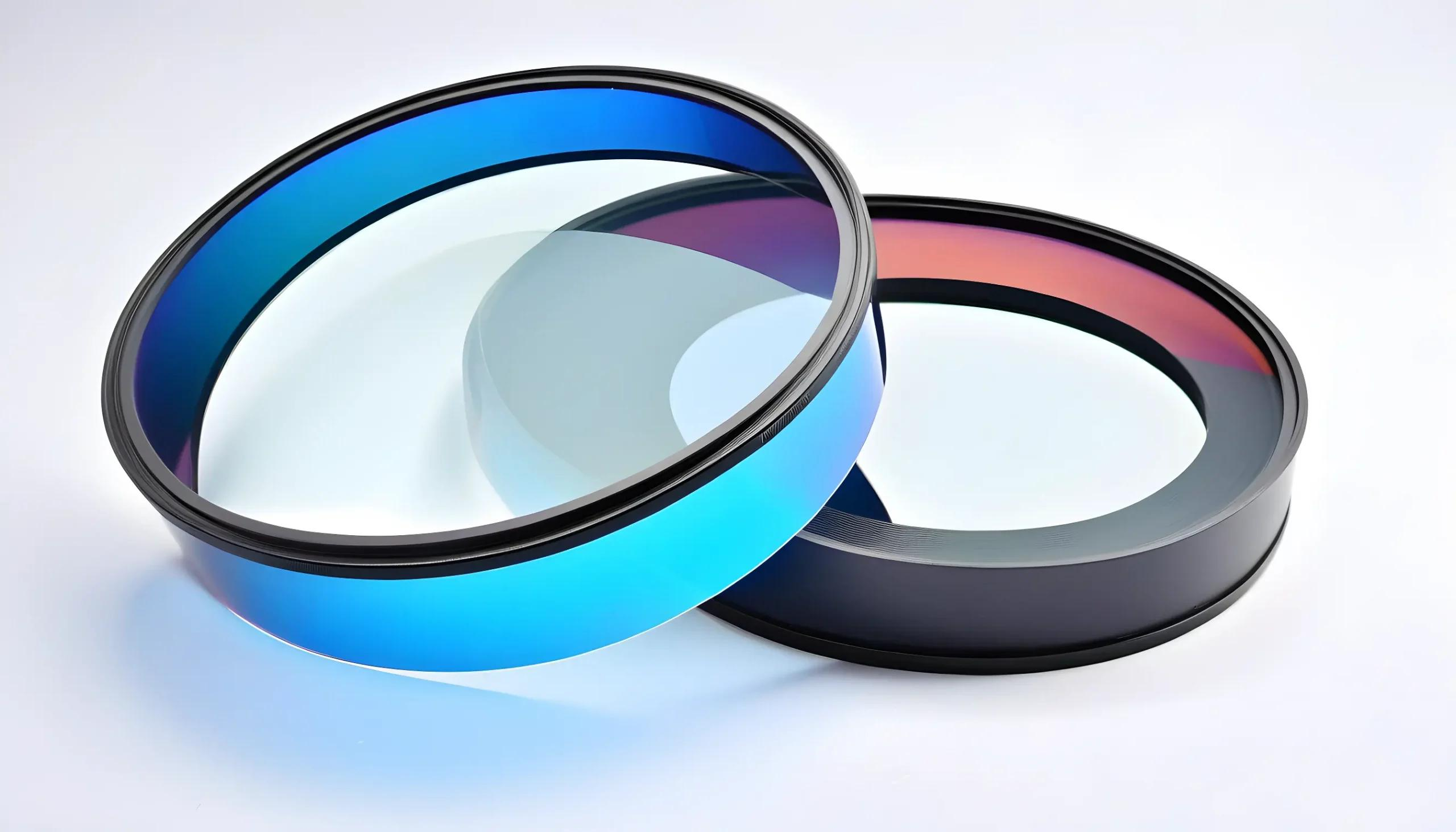

介质膜，全称为介质光学薄膜，也叫干涉膜或多层膜，是光学镀膜中技术含量最高、应用最广泛的一大类。它由一层或多层透明的电介质材料（即不导电的绝缘材料）在光学基底上交替堆叠而成。和金属膜不同，介质膜材料本身是透明的，不吸收或极少吸收光，它对光的调控完全依靠各层界面上的反射光和透射光之间的干涉效应。通过精心设计材料选择和每层厚度，介质膜可以实现增透、高反、分光、偏振、滤光等几乎所有光学功能。可以说，介质膜是现代光学镀膜的”主力军”，绝大多数高性能激光光学元件使用的都是介质膜。
二、工作原理：介质膜是怎么实现的？
介质膜的核心原理是光的薄膜干涉。当光进入多层介质薄膜结构时，每两个相邻材料层的界面（折射率不同）都会产生一部分反射光和一部分透射光。由于这些光波来自同一入射光，它们具有相干性——相位差取决于各层的光学厚度（物理厚度×折射率）和入射角度。当这些反射光/透射光叠加时，相位相同的地方就增强（相长干涉），相位相反的地方就抵消（相消干涉）。通过精确控制每层材料的折射率和厚度，可以”指挥”不同波长、不同偏振的光按照设计的比例去反射或透射。就像指挥家指挥乐队——每一层都是一个乐手，厚度和折射率就是乐谱，最终合奏出我们想要的光谱响应曲线。
💡 打个比方
介质膜就像一堵由多层透明薄膜砖墙砌成的镜子——每一层砖墙的厚度和折射率都经过精确设计，利用光的干涉效应让反射光一层层叠加增强，最终达到极高的反射率。与金属膜的实心墙相比，介质膜几乎不吸收光，效率更高。
综上所述，介质膜涉及光学、材料学、精密制造等多个学科的交叉。掌握其基本原理和关键参数，是合理选择和使用相关产品的基础。
三、关键参数：看懂介质膜的性能指标
了解介质膜需要掌握以下关键参数，这些参数直接决定了产品的性能和适用场景：
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 折射率对比度 | ——高、低折射率材料之间的差值，差值越大，达到同等性能所需的层数越少，带宽越宽 | 直接影响激光器的性能表现和适用场景选择 |
| 层数 | ——从单层到上百层不等，层数越多功能越复杂、成本越高 | 直接影响激光器的性能表现和适用场景选择 |
| 光学损耗 | ——包括吸收损耗和散射损耗，高质量介质膜的损耗可以低至ppm级 | 直接影响激光器的性能表现和适用场景选择 |
| 膜层致密度 | ——影响折射率、环境稳定性和损伤阈值 | 直接影响激光器的性能表现和适用场景选择 |
| 激光损伤阈值LIDT | ——高功率激光应用的核心指标 | 高功率应用的核心指标，介质膜的LIDT通常远高于金属膜 |
| 光谱特性 | ——反射率/透射率随波长的变化曲线 | 直接影响激光器的性能表现和适用场景选择 |
上述参数之间相互关联、相互制约。实际选型时需根据具体应用需求，在性能、成本、可靠性等多方面综合权衡。
如需了解更多产品参数或获取选型建议，欢迎联系高飞激光技术团队。
四、主要类型：介质膜有哪些种类？
介质膜有多种分类方式。按层数可分为单层介质膜（最简单的增透膜）和多层介质膜（绝大多数功能膜）。按折射率变化方式可分为阶跃折射率膜（每层材料折射率突变，最常见）和渐变折射率膜（折射率连续变化，如Rugate膜）。按功能可分为增透膜、高反膜、分束膜、偏振膜、滤光膜等（即本系列笔记涵盖的其他类型）。按材料体系可分为：氧化物介质膜——SiO₂/TiO₂、SiO₂/Ta₂O₅等，用于可见光和近红外，是最主流的体系；氟化物介质膜——MgF₂、LaF₃等，用于深紫外和中远红外；半导体介质膜——如GaAs/AlGaAs晶体反射镜，用于红外和精密计量。按沉积工艺又可分为电子束蒸发膜、离子辅助沉积膜、离子束溅射膜等，工艺不同质量差异很大。
五、应用场景：介质膜都用在什么地方？
介质膜的应用场景十分广泛，覆盖工业制造、科学研究、医疗健康、通信信息等多个领域。以下从几个主要方面分别介绍：
- 介质膜是激光和现代光学的基石。在激光系统中，从谐振腔镜到输出耦合镜、从扩束镜到隔离器，几乎所有光学元件的表面都有介质膜的身影——一台激光器里有多少片光学元件，就有多少组介质膜设计。在光通信中，波分复用滤光片、薄膜偏振器等核心器件都基于介质膜技术。在成像光学中，高端镜头的每一片镜片都镀有多层宽带增透膜。在生物医学光学中，各种荧光滤光片、二向色镜都是介质膜的杰作。在航天和国防光学中，介质膜用于各种成像、探测和激光系统。对销售人员来说，理解介质膜的”能力边界”——什么能做、什么难做、什么不能做——是精准推荐产品的关键。
典型应用场景详解
场景1：激光谐振腔镜
激光器的谐振腔反射镜几乎都使用介质膜，可实现99.9%以上的超高反射率，且吸收极低、损伤阈值高。
场景2：分束与偏振元件
分束器、偏振片、波片等都是基于介质膜的干涉效应设计的，是激光系统中控制光束的核心元件。
场景3：滤光片
各种带通滤光片、截止滤光片、窄带滤光片等大量使用介质膜，用于选择特定波长的光通过。
场景4：增透膜
透镜、窗口片、棱镜等光学元件表面镀增透膜可减少反射损失，提高系统透射效率和成像质量。
六、常见误区
关于介质膜，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：介质膜就是”不导电的膜”，没什么技术含量。
实际上，高端介质膜设计涉及几十层甚至上百层薄膜的精确优化，每层厚度控制到亚纳米级别，是光学、材料、控制技术的集大成者。
误区2：介质膜都是透明的。
介质膜材料本身透明，但多层干涉的效果可以让膜在某些波长看起来完全不透明（高反），甚至呈现各种颜色——这是正常的。
误区3：介质膜吸收为零。
虽然介质材料吸收很小，但并非完全为零——杂质、缺陷、界面散射都会引入损耗，超高精度应用中这些损耗至关重要。
误区4：介质膜只有一种做法。
不同沉积工艺做出的”同一种”膜，在致密度、损伤阈值、环境稳定性上可以有天壤之别，价格也差几倍到十几倍。
以上是关于介质膜的几个常见误区。在实际应用中，还需结合具体的产品参数和使用条件综合判断。如有疑问，建议咨询专业技术人员。
