EDFA是什么？光纤通信的信号加油站
你可能经常听到”EDFA”这个词，但它到底是什么？在激光系统里扮演什么角色？和普通的同类技术有什么不一样？这篇文章从原理到应用，用大白话带你系统搞懂EDFA，看完你也能给别人讲明白。
本文目录
- 一、什么是EDFA？核心概念搞清楚
- 二、工作原理：EDFA是怎么实现的
- 三、关键参数：看懂EDFA的性能指标
- 四、主要类型：EDFA有哪些种类
- 五、应用场景：EDFA都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是EDFA？

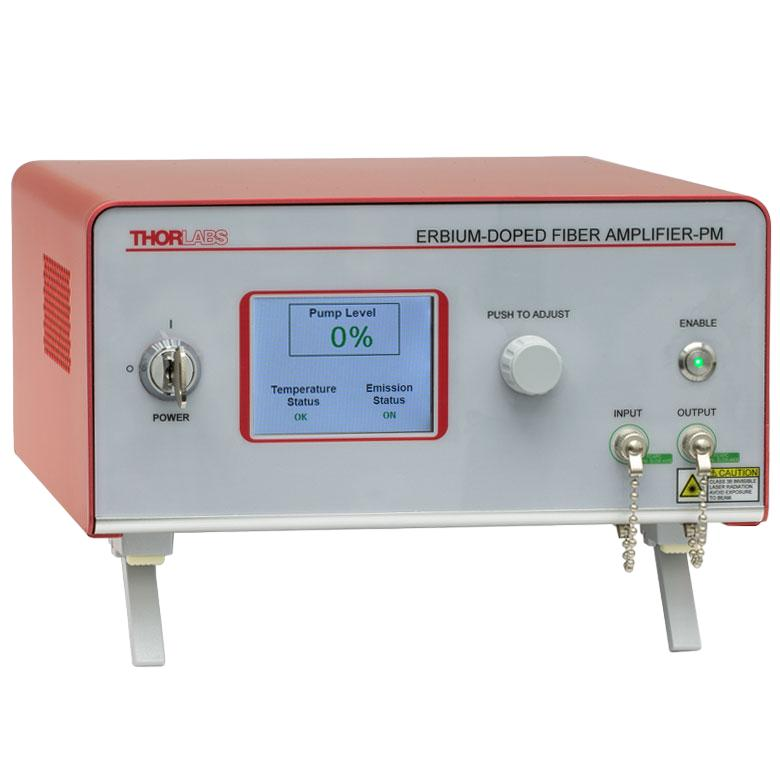

说起EDFA，很多人的第一反应可能是”听起来好专业”。但如果你对激光有所了解，就会知道EDFA是激光领域里一个非常核心、非常基础的概念。 掺铒光纤放大器（Erbium-doped Fiber Amplifier，简称EDFA）是光纤放大器中最重要、应用最广泛的一种类型。它的核心是一段掺有铒离子（Er³⁺）的特殊光纤作为增益介质，通过泵浦光将铒离子激发到高能级，利用受激辐射原理对1550 nm波段（即光纤通信的C波段和L波段）的光信号进行放大。
EDFA的发明是光通信史上的革命性突破，它直接促成了现代长距离光纤通信和波分复用（WDM）技术的大规模商用。在此之前，长距离光通信需要每隔几十公里进行一次”光-电-光”中继转换，成本高、容量有限。EDFA的出现实现了全光放大，使一根光纤可以同时放大多个波长的信号，极大地提升了通信容量。
可能有人会问，为什么要专门花一篇文章来讲EDFA呢？因为它直接决定了光信号的放大质量、传输距离和信噪比——在长距离通信、激光系统和光学传感中，EDFA的性能就是系统性能的天花板。搞懂EDFA，你不仅能理解光放大的物理原理，还能在实际选型时抓住核心指标，避免踩坑。
跟普通的光学元件或者普通光源比起来，EDFA最大的不同在于它的”目的性”很强——它不是被动地让光通过，而是主动地参与光的产生、放大或者调制过程。这种主动性，正是激光器能实现普通光做不到的事情的根本原因。
二、工作原理：EDFA是怎么实现的？
理解EDFA的工作原理，其实可以拆解成几个关键步骤或关键机制。很多人觉得激光原理很玄，但只要你跟着这个思路走，其实一点都不难懂。我们一步步来看：
EDFA的工作基于铒离子的三能级或准三能级系统：
1. 泵浦过程：泵浦光（通常为980 nm或1480 nm波长）将铒离子从基态（⁴I₁₅/₂能级）激发到高能级。980 nm泵浦将离子激发到⁴I₁₁/₂能级，然后迅速无辐射跃迁到亚稳态⁴I₁₃/₂；1480 nm泵浦则直接将离子激发到亚稳态。
2. 粒子数反转：当足够多的铒离子被激发到亚稳态时，就形成了粒子数反转——处于高能级的粒子数多于低能级，这是产生光放大的前提条件。
3. 受激辐射放大：当1550 nm左右的信号光通过掺铒光纤时，信号光子会刺激处于亚稳态的铒离子跃迁回基态，同时释放出与信号光子完全相同（同频率、同相位、同方向）的光子，从而实现信号光的放大。

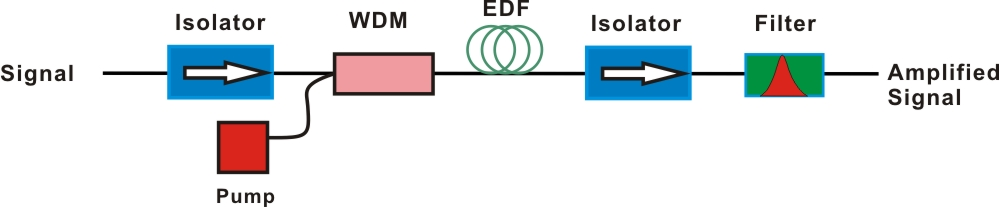

EDFA的典型结构包括：输入光纤、输入隔离器、波分复用耦合器（将泵浦光和信号光合路）、掺铒光纤（增益介质）、泵浦激光器、输出隔离器、输出光纤。隔离器的作用是防止反向光（如反射光和反向ASE（放大自发辐射））影响放大器的稳定性和噪声性能。

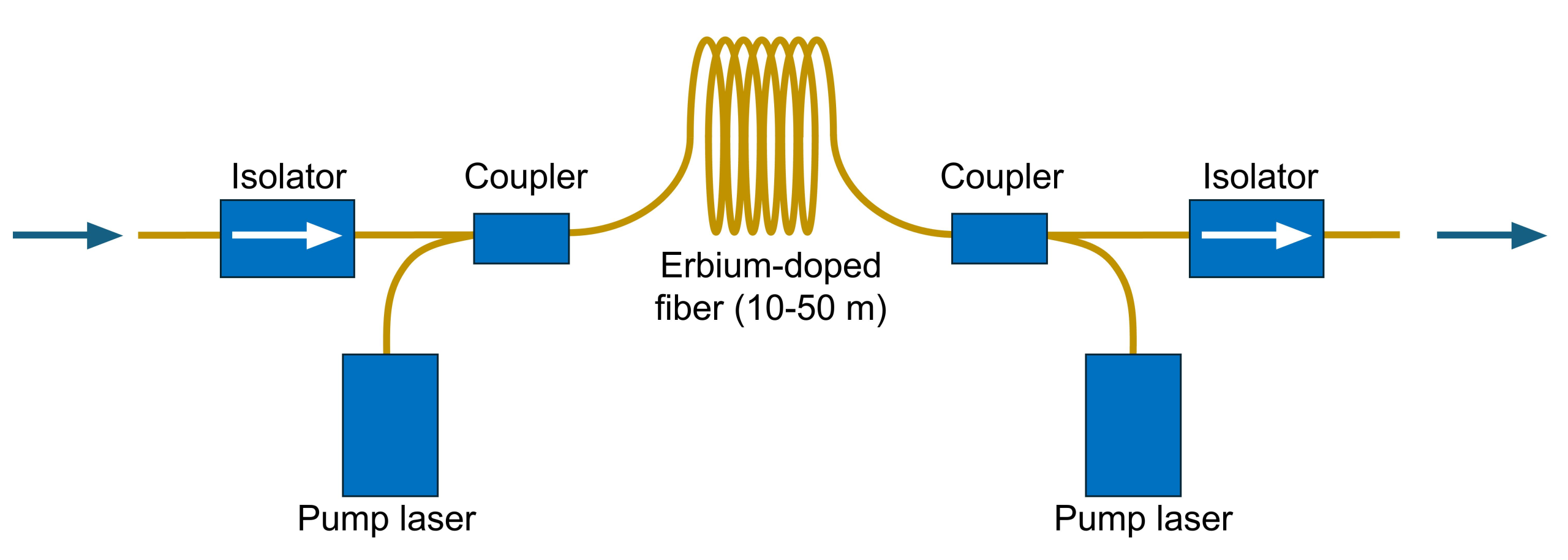

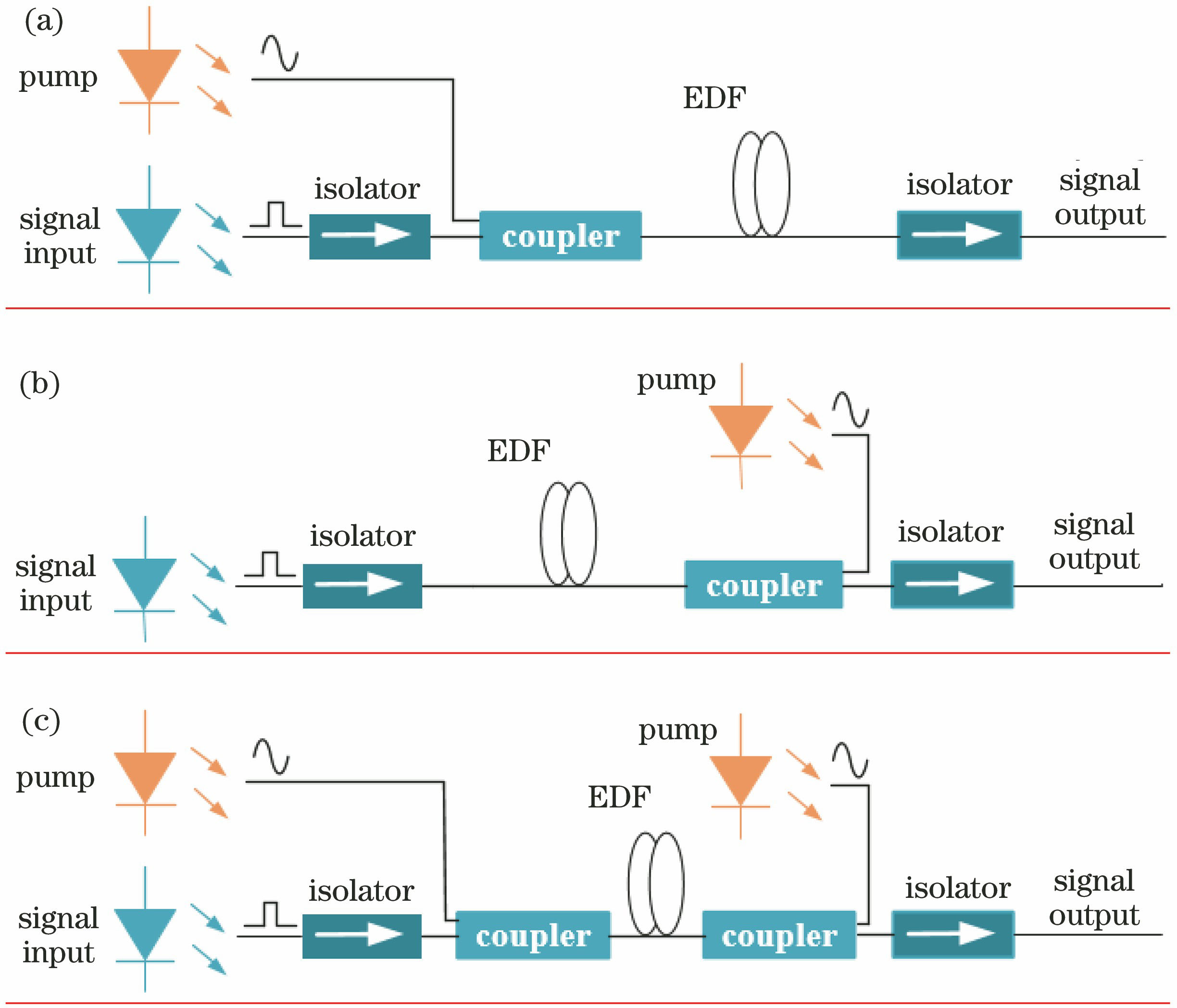

泵浦方式有三种：同向泵浦（泵浦光与信号光同方向）、反向泵浦（泵浦光与信号光反方向）和双向泵浦。同向泵浦噪声较低，反向泵浦输出功率更高，双向泵浦则兼顾两者。
◆ 打个比方
如果把光传输系统比作马拉松接力赛，那么EDFA就像是沿途的”补给站”——它不会改变跑步的方向（光的传播方向），但能为疲惫的选手（衰减的光信号）补充能量，让他们能跑完全程。补给站的质量（放大器的噪声系数和增益）直接决定了最终成绩。
总的来说，EDFA的工作原理虽然涉及一些物理概念，但核心逻辑其实很朴素：通过特定的物理机制，让光按照我们想要的方式被放大、被约束、被利用。理解了这一点，后面讲参数、讲类型、讲应用，你都会更容易理解。
值得一提的是，EDFA的各项参数之间是相互关联、相互制约的。增益高了往往噪声也大，带宽宽了单位增益效率就低，输出功率高了非线性效应就明显。真正优秀的放大器设计，是在增益、噪声、带宽、功率等多维约束中找到最优平衡点。这也是光放大器设计既是精密科学，又是系统工程艺术的原因。
三、关键参数：看懂EDFA的性能指标
◆ 增益公式
EDFA的增益通常用分贝（dB）表示，增益 G(dB) = 10 × log₁₀(Pout/Pin)。
20 dB增益意味着信号功率放大100倍，30 dB就是1000倍。典型EDFA的小信号增益为20-40 dB。
了解EDFA，光知道概念和原理还不够，还得看懂它的关键参数。很多人选激光器的时候，看着一堆参数表不知道从哪看起。其实不用怕，下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 实际意义 |
|---|---|---|
| 小信号增益 | 输入信号很弱时的增益，典型单级值为20-40 dB，多级放大器可达更高，单位为分贝（dB）。 | 决定弱信号能被放大到的幅度，是前置放大器的核心指标；增益不足会导致信号淹没在噪声中，多级放大可获得更高增益但需注意ASE噪声累积。 |
| 饱和输出功率 | 增益下降3 dB时的输出功率，典型商用EDFA为10-23 dBm（10 mW – 200 mW），高功率型可达30 dBm（1 W）以上。 | 决定EDFA的最大输出能力，是功率放大器的关键指标；直接影响系统传输距离和后续器件的驱动能力。 |
| 噪声系数（NF） | 衡量放大器引入的噪声水平，单位dB；高质量EDFA的噪声系数可接近理论极限3 dB，通常为4-6 dB，980 nm同向泵浦可获得最佳噪声性能。 | 决定系统的最终信噪比和传输距离，前置放大器尤其关注；NF越低，接收灵敏度越高，系统可传输的距离越长。 |

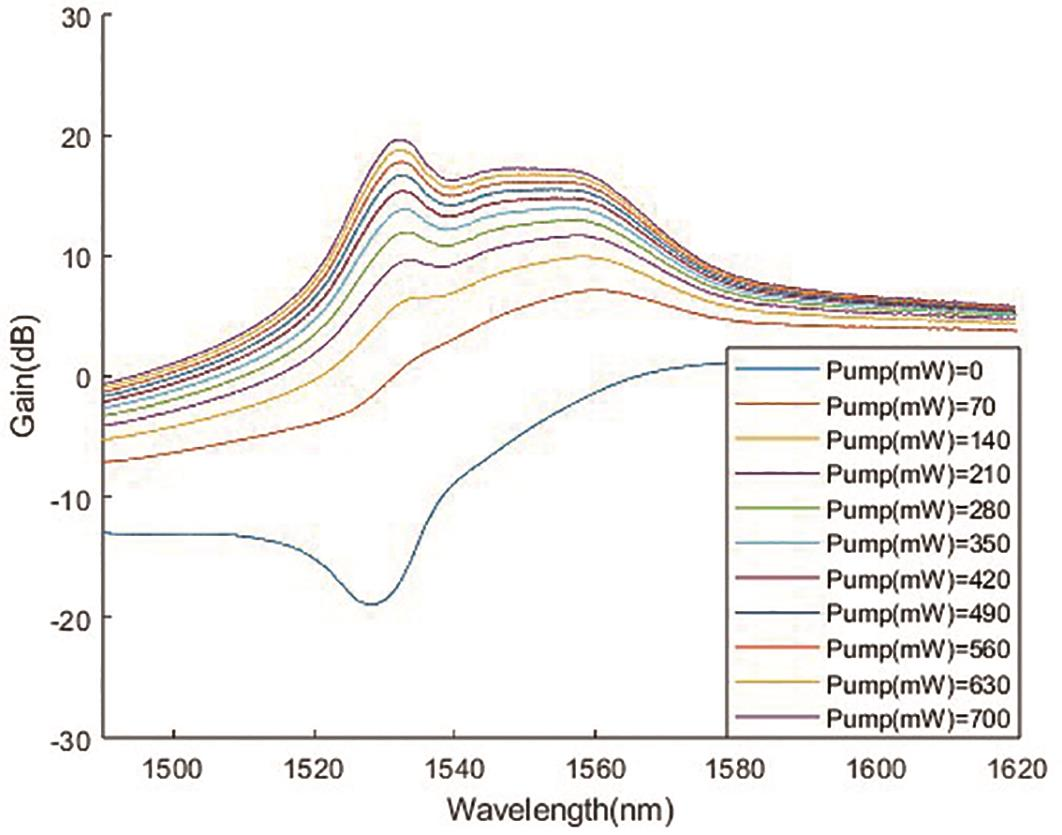

| 增益带宽 | EDFA的天然增益带宽约为30-40 nm，覆盖C波段（1530-1565 nm）和部分L波段（1565-1625 nm）。 | 决定了EDFA能同时放大多少个WDM信道；C波段约35 nm可容纳80个以上的100 GHz间隔信道，是波分复用光通信的核心支撑。 |
| 增益平坦度 | 指定带宽内增益的最大波动量，单位dB；WDM系统中通常要求各信道增益差异小于1 dB。 | 决定多波长系统中各信道的功率一致性和信噪比均衡；平坦度越差，信道间功率差异越大，系统容量和稳定性越受影响。 |
| 泵浦效率 | 输出光功率增量与泵浦光功率的比值，980 nm泵浦效率通常高于1480 nm泵浦，是能量转换效率的衡量指标。 | 影响EDFA的功耗、成本和散热设计；效率越高，达到相同增益和输出功率所需的泵浦功率越低，运营成本越少。 |
这些参数不是孤立的，它们之间是相互关联、相互制约的。比如增益与噪声、带宽与平坦度、泵浦效率与输出功率之间，都存在此消彼长的关系——980 nm泵浦噪声低但单管功率有限，1480 nm泵浦功率高但噪声稍差，双向泵浦则兼顾两者。所以评价一款产品的好坏，不能只看某一个参数，要综合来看。
如果你对这些参数不太熟悉也没关系，高飞激光的产品页面有详细的参数说明，也可以直接咨询我们的技术工程师，帮你选型。
四、主要类型：EDFA有哪些种类？
EDFA的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按应用场景分分类
功率放大器（Booster Amplifier）
位于发射端后，将多路WDM信号一起放大到高功率，高输出功率是关键
线路放大器（Line Amplifier / In-line Amplifier）
位于光纤链路中间，补偿传输损耗，需兼顾增益和噪声
前置放大器（Preamplifier）
位于接收端前，放大微弱信号以提高接收灵敏度，低噪声是关键
按泵浦波长分分类
980 nm泵浦EDFA
噪声系数低，效率高，是最常用的方案
1480 nm泵浦EDFA
泵浦功率可以更高，适合需要高输出功率的场景
按结构分分类
单级EDFA
结构简单，增益较低
多级EDFA
两级或三级级联，中间可插入增益平坦滤波器、色散补偿模块等，增益高、性能好
按工作波段分分类
C波段EDFA
1530-1565 nm，最常用
L波段EDFA
1565-1625 nm，增益略低，用于扩展容量
C+L波段EDFA
同时覆盖两个波段，超宽带放大
不同类型的EDFA各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。如果是长距离干线传输，需要兼顾增益和噪声的线路放大器；如果是发射端功率提升，选高输出功率的Booster放大器；如果是接收端前置放大，选低噪声系数的Preamplifier。不同应用场景对EDFA的参数要求侧重点完全不同。
五、应用场景：EDFA都用在什么地方？
EDFA的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开EDFA。简单分几个领域来看：
- 1. 长途光纤通信：这是EDFA最主要的应用。在跨洋光缆和长途骨干网中，每隔80-120公里就需要一个EDFA线路放大器来补偿光纤损耗，一条几千公里的链路需要几十个EDFA级联。
- 2. 波分复用（WDM）系统：EDFA可以同时放大多个波长信道（几十到上百个），是DWDM系统的核心器件。结合增益平坦技术，所有信道可以获得几乎一致的增益。
- 3. 城域网与接入网：在城域光网络和FTTX系统中，EDFA用于光分配网络（ODN）中的信号功率补偿，如CATV光传输。
- 4. 光纤传感：在分布式光纤传感系统中，EDFA用于放大传感信号，延长传感距离和提高检测精度。
- 5. 测试测量：光学测试仪器中常用EDFA作为光源功率提升或弱信号探测的前置放大。
典型应用场景详解
场景1：长途光纤通信
这是EDFA最主要的应用。在跨洋光缆和长途骨干网中，每隔80-120公里就需要一个EDFA线路放大器来补偿光纤损耗，一条几千公里的链路需要几十个EDFA级联。 在这个领域，EDFA的性能直接决定了整个系统的效率和质量。选择合适的EDFA，不仅能提高生产效率，还能降低长期运营成本。
场景2：波分复用（WDM）系统
EDFA可以同时放大多个波长信道（几十到上百个），是DWDM系统的核心器件。结合增益平坦技术，所有信道可以获得几乎一致的增益。 在这个领域，EDFA的性能直接决定了整个系统的效率和质量。选择合适的EDFA，不仅能提高生产效率，还能降低长期运营成本。
场景3：城域网与接入网
在城域光网络和FTTX系统中，EDFA用于光分配网络（ODN）中的信号功率补偿，如CATV光传输。 在这个领域，EDFA的性能直接决定了整个系统的效率和质量。选择合适的EDFA，不仅能提高生产效率，还能降低长期运营成本。
场景4：光纤传感
在分布式光纤传感系统中，EDFA用于放大传感信号，延长传感距离和提高检测精度。 在这个领域，EDFA的性能直接决定了整个系统的效率和质量。选择合适的EDFA，不仅能提高生产效率，还能降低长期运营成本。
场景5：测试测量
光学测试仪器中常用EDFA作为光源功率提升或弱信号探测的前置放大。 在这个领域，EDFA的性能直接决定了整个系统的效率和质量。选择合适的EDFA，不仅能提高生产效率，还能降低长期运营成本。
◆ 想了解更多EDFA的实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
关于EDFA，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：EDFA可以放大任意波长的光
EDFA只能放大约1530-1625 nm范围内的光，这是由铒离子的能级结构决定的。1550 nm附近是增益峰值，超出这个范围增益急剧下降。其他波段的放大需要使用不同掺杂的光纤放大器。
误区2：EDFA级联越多，信号质量越好
每经过一个EDFA，信号都会叠加额外的ASE噪声。多级级联后，噪声会不断累积，最终导致信噪比下降到不可接受的水平。因此长距离传输中EDFA的数量需要根据系统光信噪比（OSNR）预算来设计，并非越多越好。
误区3：980 nm和1480 nm泵浦可以随意替换
两种泵浦波长各有特点。980 nm泵浦的噪声系数更低、泵浦效率更高，但单管泵浦功率有限；1480 nm泵浦可以提供更高的泵浦功率，适合高功率应用，但噪声系数稍差。选择哪种泵浦取决于具体的应用需求。
误区4：EDFA增益越高越好
过高的增益会带来严重的ASE问题，ASE不仅消耗增益介质的能量（降低有效信号增益），还会引入大量噪声。实际应用中需要在增益和噪声之间找到平衡，有时宁可牺牲一些增益来换取更好的噪声性能。
当然，关于EDFA的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
