气体增益介质是什么？CO2和氦氖激光的原理

一、核心概念：什么是气体增益介质？

气体增益介质是以气体（或混合气体）作为激光活性物质的一类增益介质，是激光器家族中历史悠久、种类繁多的重要分支。气体激光器是最早实现连续波运行的激光器类型（He-Ne激光器，1961年），也是目前输出功率最高的激光器之一（工业CO₂激光器可达万瓦级以上）。

与固体增益介质不同，气体增益介质的激光活性粒子是自由的原子、离子或分子，它们分散在气体中，彼此之间几乎没有相互作用。这带来了两个显著特点：一是气体的光学均匀性极好，输出光束质量非常高；二是气体的热导率虽然不高，但可以通过流动将热量带走，因此功率扩展性也不错。

二、工作原理：气体增益介质是怎么实现的？

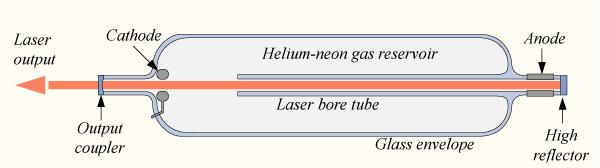

1. 原子气体激光器（以He-Ne为例）

1. 放电管中通入氦气和氖气的混合气体。 2. 加高压后产生气体放电，电子在电场中加速，碰撞并激发氦原子到亚稳态能级。 3. 处于亚稳态的氦原子与氖原子碰撞，通过共振能量转移将氖原子激发到上能级（因为氦的亚稳态能级与氖的某个激发态能级几乎相等）。 4. 氖原子在上能级积累，实现粒子数反转，通过受激辐射产生激光。

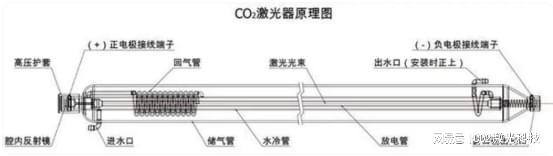

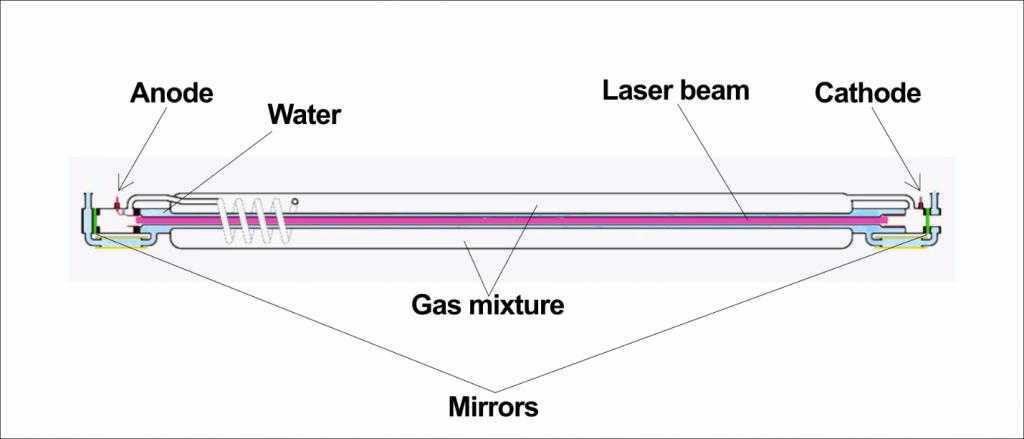

2. 分子气体激光器（以CO₂为例）

1. CO₂激光器的工作气体是CO₂、N₂和He的混合气。 2. 放电激发N₂分子到振动激发态（N₂是同核双原子分子，不能直接辐射光子，能量存储时间长）。 3. 激发态N₂分子与CO₂分子碰撞，通过共振能量转移将CO₂分子激发到激光上能级（对称振动和弯曲振动的组合能级）。 4. CO₂分子从00¹能级跃迁到10⁰能级，产生10.6μm的远红外激光。 5. He的作用是帮助CO₂分子从下能级快速弛豫回基态（热传导+碰撞），防止下能级阻塞。

3. 准分子激光器

准分子是一种特殊的分子——只有在激发态才能结合成稳定的分子，基态会立即解离。这意味着激光下能级的粒子数始终为零，天然是完美的四能级系统，增益很高。准分子激光器发射深紫外激光，广泛用于光刻和眼科手术。 气体激光器的一个共同特点是：增益介质可以流动，通过气体循环将热量带出谐振腔，这是气体激光器能够实现高平均功率的重要原因。

三、关键参数：看懂气体增益介质的性能指标

以下是核心参数说明：

参数名称	含义	为什么重要
增益系数	气体的增益系数通常不高（远低于半导体和染料），因为气体密度低，单位体积内的活性粒子数少。但气体可以做得很长来累积总增益。	决定单位长度能放大多少光，直接影响激光器的增益能力和腔长设计
小信号增益	单位长度的放大倍数。CO₂激光器增益约0.01~0.1 cm⁻¹，He-Ne更低。	低信号强度下的增益系数，反映增益介质的固有放大能力。小信号增益越高，放大器的放大能力越强，但也更容易出现增益饱和。
谱线宽度	气体激光器的谱线通常很窄（多普勒或碰撞展宽），线宽极窄，适合做窄线宽稳频光源。	增益介质荧光谱或激光谱的宽度，决定了可获得的激光线宽和调谐范围。谱线越宽，调谐范围越大，越适合产生超短脉冲。
发射波长	由气体种类决定。He-Ne是632.8nm（红），CO₂是10.6μm（中远红外），准分子是紫外波段，氩离子是488nm/514.5nm（蓝绿）。	决定了增益介质可输出的激光波长，直接决定了激光器的应用场景。不同发射波长对应不同的材料加工、医疗、通信等应用需求。
上能级寿命	差异很大。原子气体激光器的上能级寿命较长（毫秒级），分子气体较短。	影响储能能力——寿命越长，Q开关能储存的能量越多，脉冲能量越大
效率	CO₂激光器的电光效率可以达到10%~20%，在气体激光器中算是最高的。He-Ne效率很低（约0.01%）。	衡量增益介质将泵浦能量转化为激光能量的总体能力。效率越高，能量利用率越高，系统发热量越少，长期运行成本越低。
气体压力	影响增益、线宽和放电稳定性。低气压增益低但线宽窄，高气压增益高但线宽展宽。	影响气体激光器的输出功率、增益和线宽。压力越高，增益介质粒子数密度越大，但也会展宽谱线、影响模式质量，需要优化选择。

四、气体增益介质的主要类型

气体激光器种类繁多，按照激光活性粒子的性质，可以分为以下几大类：

1. 原子气体激光器

利用中性原子的能级跃迁产生激光。最典型的代表是氦氖（He-Ne）激光器：

• He-Ne激光器：632.8 nm红光，光束质量好、线宽窄，广泛用于准直、测量、全息、教学
• 铜蒸气激光器：510 nm/578 nm（绿/黄），高重复频率脉冲，用于精密加工和科研
• 氦镉激光器：442 nm蓝光/325 nm紫外，用于光刻和荧光激发

2. 离子气体激光器

利用电离后离子的能级跃迁产生激光，输出功率高但效率低：

• 氩离子激光器：488 nm（蓝）、514.5 nm（绿）等多条谱线，连续输出功率可达几十瓦
• 氪离子激光器：多条可见光谱线，包括647 nm红光，常用于医疗和显示

3. 分子气体激光器

利用分子的振动/转动能级跃迁，波长多在红外波段：

• CO₂激光器：10.6 μm中远红外，功率最高的工业气体激光器，电光效率10%~20%
• CO激光器：5~6 μm中红外，效率高，用于材料加工和医疗
• N₂分子激光器：337 nm紫外，超短脉冲，常用于泵浦染料激光器
• 化学氧碘激光器（COIL）：1.315 μm，极高功率，军用定向能武器

4. 准分子激光器

利用激发态二聚体（excimer）的跃迁，发射深紫外激光：

• F₂：157 nm（真空紫外）
• ArF：193 nm（深紫外）——半导体光刻主力光源
• KrF：248 nm（紫外）
• XeCl：308 nm（近紫外）
• XeF：351 nm（近紫外）

5. 其他特殊类型

• 金属蒸气激光器：铜蒸气、金蒸气等
• 气体动态激光器：利用气动膨胀快速冷却实现粒子数反转
• 碱金属蒸气激光器：铷、铯蒸气，光泵浦，高效率高功率潜力

五、应用场景：气体增益介质都用在什么地方？

主要应用领域：

• 工业切割与焊接：CO₂激光器是工业加工的传统主力，虽然近年来受到光纤激光器的强力挑战，但在厚板切割和非金属材料加工方面仍有优势。
• 光刻与微加工：准分子激光器（特别是ArF 193nm）是半导体光刻的核心光源，支撑着摩尔定律的延续；准分子激光也用于微加工、打标和材料表面改性。
• 医疗领域：CO₂激光用于外科手术（软组织切割）；准分子激光用于眼科屈光手术（LASIK）；氩离子激光用于眼科治疗和皮肤科。
• 科研与测量：He-Ne激光器是最经典的准直和测量光源；窄线宽气体激光器用于精密光谱学和原子物理研究。
• 国防与定向能：化学氧碘激光器（COIL）是机载和天基激光武器的技术路线之一，功率可达兆瓦级。
• 激光打标：CO₂激光器在非金属材料打标（塑料、木材、皮革、纸张等）领域应用极广。
• 环境监测：中红外气体激光器（如CO、CO同位素激光器）用于气体光谱检测。

六、常见误区

以下是几个常见的认识误区：

---
