Thorlabs FDS100-CAL
硅光电二极管，已校准，350 – 1100 nm

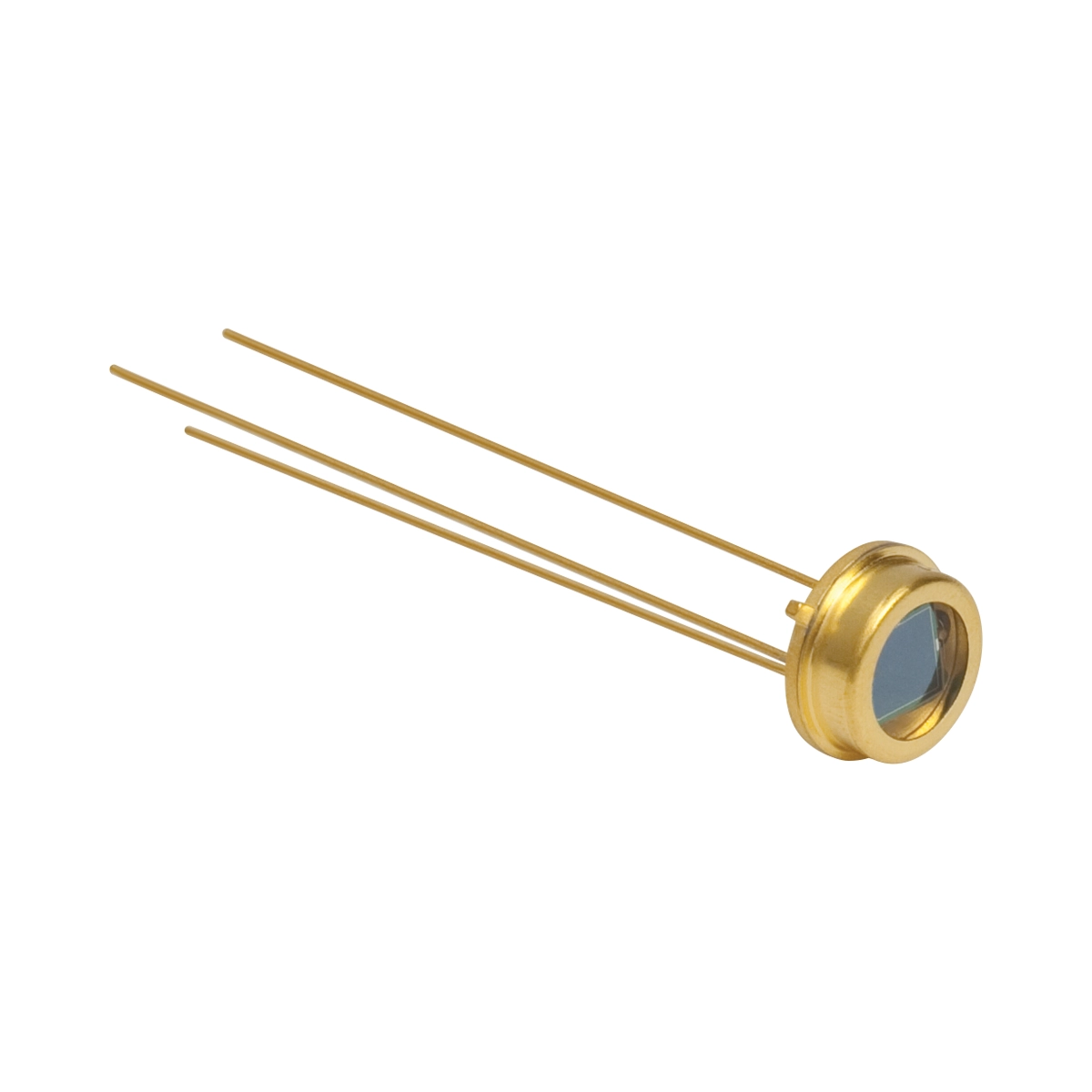

Thorlabs FDS100-CAL 是一款经过NIST可溯源校准的硅光电二极管，适用于精确的光功率测量。该探测器采用TO-5封装，具有3.6 x 3.6 mm的有源区面积，光谱范围覆盖350-1100 nm。每个探测器都附带校准证书，提供特定波长下的绝对响应度数据。
| 参数项目 |
规格值 |
| 波长范围 |
350 – 1100 nm |
| 有源区面积 |
13 mm² |
| 上升/下降时间 |
10 ns @ 632 nm, 20 V |
| 噪声等效功率 (NEP) |
1.2 x 10⁻¹⁴ @ 900 nm, 20 V |
| 暗电流 |
1.0 nA @ 20 V (Typ.) |
| 结电容 |
24 pF @ 20 V (Typ.) |
| 封装 |
TO-5 Can (0.36″) |
| 最大反向偏压 |
25 V |
| 兼容插座 |
STO5S, STO5P |
产品特点：
- NIST可溯源校准，确保测量精度
- 硅(Si)探测器，光谱范围350-1100 nm
- 13 mm²有源区面积(3.6 x 3.6 mm)
- 快速响应时间：10 ns
- TO-5封装，兼容STO5S/STO5P插座
- 低暗电流：1.0 nA (Typ.) @ 20 V
- 最大反向偏压：25 V
| Thorlabs 校准光电二极管 系列参数对比 |
| 型号 |
波长范围 |
有源区面积 |
上升/下降时间 |
NEP (W/Hz½) |
暗电流 |
结电容 |
封装 |
最大偏压 |
| FDS100-CAL |
350 – 1100 nm |
13 mm² |
10 ns @ 632 nm, 20 V |
1.2 x 10⁻¹⁴ @ 900 nm, 20 V |
1.0 nA @ 20 V (Typ.) |
24 pF @ 20 V (Typ.) |
TO-5 Can (0.36″) |
25 V |
| FDS1010-CAL |
350 – 1100 nm |
100 mm² |
65 ns @ 632 nm, 5 V |
2.07 x 10⁻¹³ @ 970 nm, 5 V |
600 nA @ 5 V (Max) |
375 pF @ 5 V (Typ.) |
0.45″ x 0.52″ Ceramic Wafer |
25 V |
| FDG03-CAL |
800 – 1800 nm |
7.1 mm² |
600 ns @ 3 V |
2.6 x 10⁻¹² |
4.0 µA (Max) @ 1 V |
6 nF @ 1 V |
TO-5 Can (0.36″) |
3 V |
| FGA21-CAL |
800 – 1700 nm |
3.1 mm² |
14 ns @ 3 V |
6.0 x 10⁻¹⁴ |
50 nA @ 1 V |
100 pF @ 3 V |
TO-5 Can |
3 V |
* 本产品信息来源于Thorlabs官方网站，仪万光电作为Thorlabs授权代理商，提供正品保证和技术支持。
* 如需了解更多技术细节或获取校准证书，请联系我们的技术支持团队。
|
