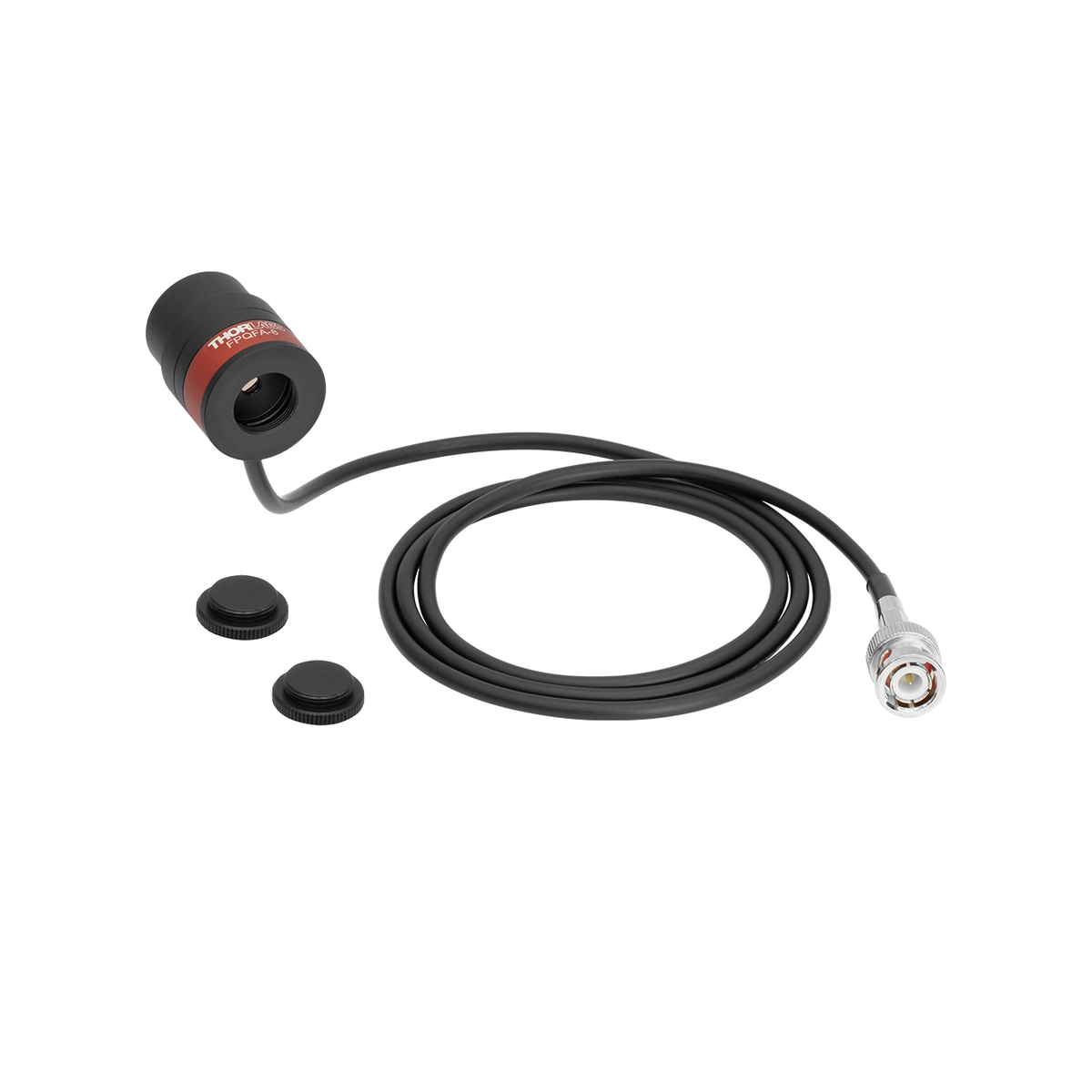

FPQFA-8 – 压电调谐法布里-珀罗滤光器
Thorlabs 原厂品质 · 可调谐法布里-珀罗滤光器 · FSR 30 GHz · 精细度 >300 · 压电调谐（PZT）
FPQFA-8是一款高性能压电调谐法布里-珀罗滤光器，专为高分辨率光谱选择与窄带通滤波设计。其具备30 GHz自由光谱范围、大于300的高精细度以及超过80%的谐振透过率，能够提供卓越的光谱分辨率与信号保真度。该滤光器在845至1300 nm波段内实现精准压电调谐，是弱光光谱探测与精密光学测量的理想选择。
产品概述
FPQFA-8压电调谐法布里-珀罗滤光器专为需要极窄线宽和高光谱纯度的应用而设计。该产品基于法布里-珀罗干涉原理，采用平凹非共焦腔结构，由一块平面反射镜和一块球面凹面反射镜组成，有效降低了光束发散带来的损耗，提升了模式匹配效率。滤光器工作于845至1300 nm波段，通过内置压电陶瓷实现高精度的腔长调节，从而完成光谱的连续调谐。其30 GHz的自由光谱范围与大于300的精细度相结合，确保了出色的光谱分辨能力。凭借大于80%的谐振透过率和紧凑的SM05螺纹安装设计，FPQFA-8广泛应用于激光光谱分析、量子发射器表征、光通信信号滤波及精密光学传感等前沿科研与工业领域。
核心特性
- 极窄带通滤波：提供小于100 MHz的超高分辨率，实现精准光谱选择与弱光信号提取。
- 宽频带与宽FSR：覆盖845-1300 nm近红外波段，具备30 GHz自由光谱范围，满足宽谱扫描需求。
- 高精细度与高透过率：精细度大于300，谐振透过率超过80%，保障极高的信号保真度与光能利用率。
- 平凹非共焦腔设计：优化光束耦合效率，降低对准敏感度，提升输出光束的空间模式质量。
- 高精度压电调谐：采用PZT压电陶瓷驱动，支持0-150V电压连续平滑调谐，实现腔长微米级精准控制。
- 便捷安装与集成：标准SM05螺纹接口，兼容Ø1英寸镜架，易于快速集成至各类光学实验系统。
- 优质光学基底：采用紫外熔融石英反射镜基底，确保在宽波段内具备极低的光学吸收与散射损耗。
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 845 – 1300 nm |
| 自由光谱范围（FSR） | 30 GHz |
| 精细度（Finesse） | >300 |
| 分辨率 | <100 MHz |
| 谐振透过率 | >80% |
| 消光比 | 30 dB（典型值） |
| 腔体设计 | 平凹非共焦腔（平面镜+球面凹面镜） |
| 腔长 | 5 mm（空气腔） |
| 调谐方式 | 压电调谐（PZT） |
| 压电电压范围 | 0 ~ 150 V |
| 安装方式 | SM05螺纹 / Ø1英寸镜架 |
| 电气连接 | BNC公头（1m线缆） |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
法布里-珀罗干涉与平凹腔设计优势
FPQFA-8基于多光束干涉原理，通过两块高反射率镜面之间的谐振腔实现极窄带通滤波。其独特的平凹非共焦腔设计能够有效降低对准敏感度，减少光束在腔内的衍射损耗。这种设计不仅提升了谐振透过率，还优化了输出光束的空间模式，使其更易于与后续光纤或光学系统耦合。
模式匹配与精密对准
为获得最佳的光谱性能与精细度，入射光束的模式匹配至关重要。建议将入射光束的束腰位置与曲率中心对准，并确保光束发散角与腔体接受角相匹配。产品配备的SM05螺纹接口允许用户通过高精度调整架进行俯仰与偏摆调节，从而实现高效的光学对准，最大化光能传输效率。
压电调谐与控制方式
该滤光器采用高品质压电陶瓷驱动凹面反射镜，通过改变施加的电压来微调腔长，实现光谱的连续扫描与调谐。其30 GHz的自由光谱范围结合小于100 MHz的分辨率，使其在弱光光谱探测中表现优异。BNC电气接口简化了与外部高压放大器的连接，确保了调谐过程的稳定与精确。
应用领域
- 量子发射器光谱表征
- 高分辨率激光光谱分析
- 光通信信号窄带滤波
- 精密光学传感与测量
- 原子与分子物理实验
- 弱光生物光子学探测
订货信息
本产品型号为 FPQFA-8，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 法布里-珀罗滤光器的工作原理是什么？
A: 法布里-珀罗滤光器基于多光束干涉原理，由两块高反射率的平行反射镜组成光学谐振腔（标准具）。入射光在两块反射镜之间多次反射，只有满足谐振条件的特定波长的光才能透过。通过改变反射镜间距（压电调谐）或改变腔体内介质折射率（温度调谐），可以连续调谐透过光的波长，实现窄带通光谱滤波功能。
Q2: FPQFA和FPQSA系列有什么区别？
A: FPQFA系列是压电调谐（PZT）法布里-珀罗滤光器，通过压电陶瓷改变反射镜间距实现调谐，调谐速度快，适合扫描式光谱测量应用，采用5mm空气腔设计。FPQSA系列是温度控制调谐法布里-珀罗滤光器，通过加热改变固体Infrasil®标准具的折射率和尺寸实现调谐，稳定性高，适合长时间固定波长滤波应用，采用3.4mm固体标准具结构。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指相邻两个透射峰之间的频率间隔，代表滤光器无歧义工作的光谱范围，本产品FSR为30GHz。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映滤光器的光谱分辨能力，本产品精细度>300，意味着在30GHz FSR内可分辨约300个独立的频率通道。
Q4: 为什么需要模式匹配？如何进行模式匹配？
A: 法布里-珀罗滤光器的性能（透过率、精细度、消光比）取决于入射光束与腔本征模式的匹配程度。模式不匹配会激发高阶横模，降低主模透过率和消光比。模式匹配需要使入射光束的束腰大小和位置与腔的基模重合，通常通过选择合适焦距的透镜来实现。入射光束需聚焦到腔内平面反射镜处，束腰尺寸需匹配腔的基模半径。具体的透镜焦距选择请参考产品手册中的模式匹配表格。
Q5: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
