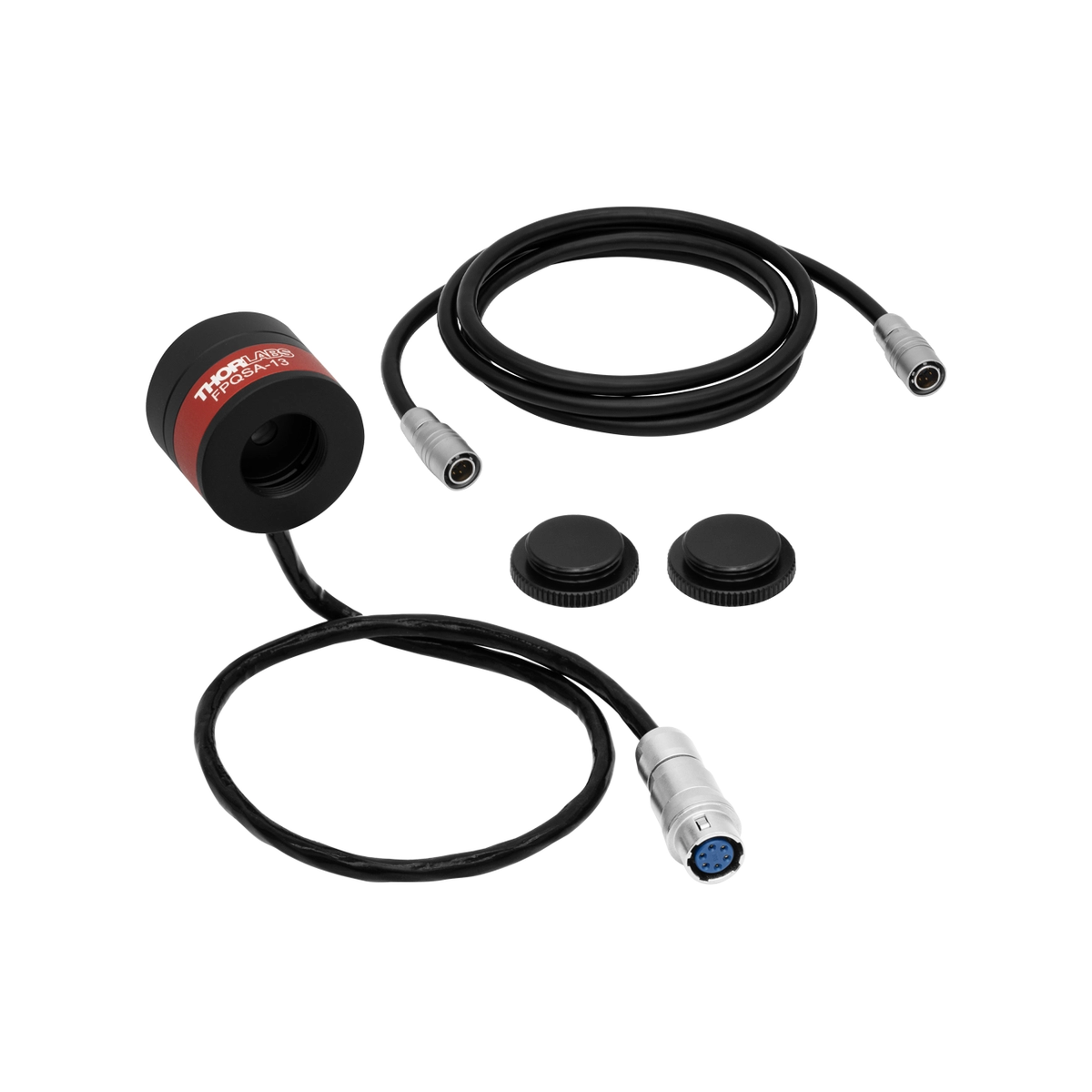

FPQSA-13 – 温度控制法布里-珀罗滤光器
Thorlabs 原厂品质 · 可调谐法布里-珀罗滤光器 · FSR 30 GHz · 精细度 >300 · 温度控制调谐
FPQSA-13温度控制法布里-珀罗滤光器专为高分辨率光谱选择设计。该产品提供30 GHz自由光谱范围，具备大于300的精细度与超过80%的谐振透过率。其卓越的窄带通滤波性能与高消光比，使其成为弱光光谱探测与精密光谱分析的理想选择，助力科研与工业应用实现极致的光谱分辨率。
产品概述
FPQSA-13是一款高性能温度控制法布里-珀罗窄带通滤光器，专为1270至2000 nm波段的高精度光谱分析而设计。该滤光器基于法布里-珀罗干涉原理，采用坚固的平凹腔固体Infrasil标准具结构，有效抑制高阶横模，优化光束模式匹配。通过精密的温度控制调谐机制，用户可在25°C至70°C范围内实现平滑的光谱扫描。
凭借30 GHz的自由光谱范围、大于300的精细度以及超过80%的谐振透过率，FPQSA-13能够提供卓越的光谱分辨率与信噪比。其紧凑的SM05螺纹设计便于系统集成，广泛应用于激光光谱学、量子光学表征及光通信信号滤波等前沿领域。
核心特性
- 窄带通光谱滤波：提供<100 MHz的极高分辨率，实现精准的光谱特征提取
- 30 GHz自由光谱范围：有效覆盖宽光谱区域，满足多通道光谱分析需求
- 高精细度与高透过率：精细度>300，谐振透过率>80%，确保高信噪比探测
- 平凹非共焦腔设计：优化光束模式匹配，有效抑制杂散光与高阶横模干扰
- 温度控制调谐：支持25°C至70°C平滑扫描，调谐稳定且无机械磨损
- 紧凑型SM05接口：兼容SM05螺纹与Ø1英寸镜架，便于灵活集成到光学系统
- 固体Infrasil腔体：3.4 mm厚度整体式结构，提供优异的热稳定性与机械强度
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 1270 – 2000 nm |
| 自由光谱范围 (FSR) | 30 GHz |
| 精细度 (Finesse) | >300 |
| 分辨率 | <100 MHz |
| 谐振透过率 | >80% |
| 消光比 | 30 dB（典型值） |
| 腔体设计 | 固体Infrasil标准具（整体式平凹腔） |
| 标准具厚度 | 3.4 mm |
| 调谐方式 | 温度控制调谐 |
| 温度扫描范围 | 25°C ~ 70°C |
| 安装方式 | SM05螺纹 / Ø1英寸镜架 |
| 电气连接 | 6针Hirose母头连接器 |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
法布里-珀罗干涉原理与平凹腔设计
FPQSA-13基于多光束干涉原理，通过高反射率镜面间的谐振腔实现极窄的光谱透射。该滤光器采用平凹腔非共焦设计，这种几何结构不仅赋予了器件优异的机械稳定性，还能有效改善光束的模式匹配特性，显著降低高阶横模的激发概率，从而保证输出光束的空间质量与光谱纯度。
高精度温度调谐与模式对准
与传统的压电陶瓷调谐不同，FPQSA-13采用温度控制调谐方式。通过内置的50 Ω加热器与10 kΩ热敏电阻，系统可在25°C至70°C范围内实现无机械迟滞的平滑光谱扫描。在使用时，为确保最佳的耦合效率与光谱分辨率，需仔细调节入射光束的准直与聚焦，使其束腰位置与平凹腔的曲率中心精确匹配，从而最大化基模透过率并抑制模式串扰。
应用领域
- 量子发射器光谱表征
- 高分辨率激光光谱分析
- 光通信信号滤波与信道监测
- 原子与分子物理精密测量
- 弱光环境下的光学传感探测
订货信息
本产品型号为 FPQSA-13，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 法布里-珀罗滤光器的工作原理是什么？
A: 法布里-珀罗滤光器基于多光束干涉原理，由两块高反射率的平行反射镜组成光学谐振腔（标准具）。入射光在两块反射镜之间多次反射，只有满足谐振条件的特定波长的光才能透过。通过改变反射镜间距（压电调谐）或改变腔体内介质折射率（温度调谐），可以连续调谐透过光的波长，实现窄带通光谱滤波功能。
Q2: FPQFA和FPQSA系列有什么区别？
A: FPQFA系列是压电调谐（PZT）法布里-珀罗滤光器，通过压电陶瓷改变反射镜间距实现调谐，调谐速度快，适合扫描式光谱测量应用，采用5mm空气腔设计。FPQSA系列是温度控制调谐法布里-珀罗滤光器，通过加热改变固体Infrasil®标准具的折射率和尺寸实现调谐，稳定性高，适合长时间固定波长滤波应用，采用3.4mm固体标准具结构。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指相邻两个透射峰之间的频率间隔，代表滤光器无歧义工作的光谱范围，本产品FSR为30GHz。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映滤光器的光谱分辨能力，本产品精细度>300，意味着在30GHz FSR内可分辨约300个独立的频率通道。
Q4: 为什么需要模式匹配？如何进行模式匹配？
A: 法布里-珀罗滤光器的性能（透过率、精细度、消光比）取决于入射光束与腔本征模式的匹配程度。模式不匹配会激发高阶横模，降低主模透过率和消光比。模式匹配需要使入射光束的束腰大小和位置与腔的基模重合，通常通过选择合适焦距的透镜来实现。入射光束需聚焦到腔内平面反射镜处，束腰尺寸需匹配腔的基模半径。具体的透镜焦距选择请参考产品手册中的模式匹配表格。
Q5: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
