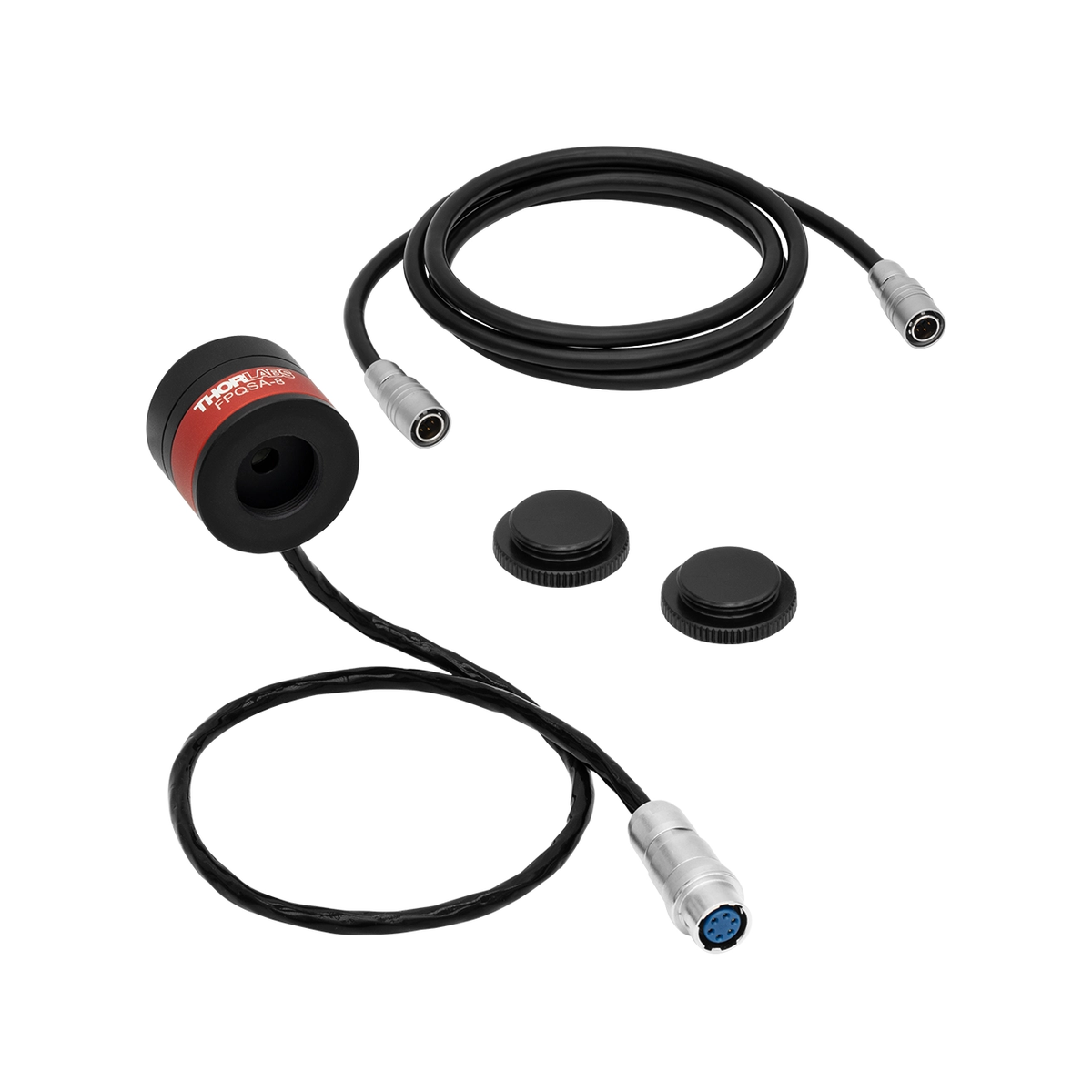

FPQSA-8 – 温度控制法布里-珀罗滤光器
Thorlabs 原厂品质 · 可调谐法布里-珀罗滤光器 · FSR 30 GHz · 精细度 >300 · 温度控制调谐
FPQSA-8温度控制法布里-珀罗滤光器提供卓越的高分辨率光谱选择能力。该器件具备30 GHz自由光谱范围、大于300的精细度以及超过80%的谐振透过率，结合温度控制调谐机制，可实现845至1300 nm波段的精准窄带通滤波，是弱光光谱探测与精密激光分析的理想选择。
产品概述
FPQSA-8是一款高性能温度控制法布里-珀罗滤光器，专为845至1300 nm波段的光谱分析设计。产品基于法布里-珀罗干涉原理，采用坚固的整体式固体Infrasil®标准具平凹腔结构，有效抑制高阶横模，提供优异的基模高斯光束输出。通过精确的温度控制调谐，可在宽波长范围内实现连续、稳定的光谱扫描。其30 GHz自由光谱范围、大于300的精细度及大于80%的谐振透过率，确保了极高的光谱分辨率和信号保真度。该滤光器配备SM05螺纹接口，易于集成至标准光学系统中，广泛应用于量子光学表征、激光线宽测量、光通信信号滤波及精密光谱学等前沿科研与工业领域。
核心特性
- 卓越窄带通滤波：提供<100 MHz分辨率，实现高精度光谱选择。
- 30 GHz自由光谱范围：有效覆盖845 – 1300 nm宽波段扫描需求。
- 高精细度与高透过率：精细度>300，谐振透过率>80%，保障信号质量。
- 整体式平凹腔设计：采用固体Infrasil®标准具，结构稳定，模式匹配优异。
- 温度控制调谐：通过精确控温实现波长连续、无迟滞调谐。
- 便捷光学集成：SM05螺纹接口兼容Ø1英寸镜架，易于系统对准。
- 高消光比性能：典型值30 dB，有效抑制背景噪声与杂散光。
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 845 – 1300 nm |
| 自由光谱范围（FSR） | 30 GHz |
| 精细度（Finesse） | >300 |
| 分辨率 | <100 MHz |
| 谐振透过率 | >80% |
| 消光比 | 30 dB（典型值） |
| 腔体设计 | 固体Infrasil®标准具（整体式平凹腔） |
| 标准具厚度 | 3.4 mm |
| 反射镜基底 | 紫外熔融石英 |
| 调谐方式 | 温度控制调谐 |
| 安装方式 | SM05螺纹 / Ø1英寸镜架 |
| 电气连接 | 6针Hirose母头连接器 |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
法布里-珀罗干涉原理与平凹腔优势
FPQSA-8基于多光束干涉原理，通过两面高反射率镜面构成谐振腔。其采用整体式固体Infrasil®平凹腔设计，相较于共焦腔，平凹结构具有更大的模式体积和更优的基模匹配特性，能有效降低衍射损耗，确保输出光束呈现完美的高斯分布，非常适合与单模光纤耦合。
精准温度控制与模式匹配
该滤光器通过内置加热器和热敏电阻实现精密温度控制调谐。温度变化改变标准具的光学厚度，从而实现波长扫描。内置的50 Ω加热器与10 kΩ热敏电阻配合闭环温控系统，可提供无迟滞、高重复性的调谐性能。在光学对准方面，建议将入射光束的束腰精确匹配至滤光器的基模束腰位置，以最大化谐振透过率并抑制高阶横模激发。
应用领域
- 量子发射器与单光子光谱表征
- 激光器线宽测量与频率稳定性分析
- 光通信波段信号滤波与信道监测
- 原子与分子物理精密光谱学研究
- 弱光信号探测与光学传感系统
订货信息
本产品型号为 FPQSA-8，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 法布里-珀罗滤光器的工作原理是什么？
A: 法布里-珀罗滤光器基于多光束干涉原理，由两块高反射率的平行反射镜组成光学谐振腔（标准具）。入射光在两块反射镜之间多次反射，只有满足谐振条件的特定波长的光才能透过。通过改变反射镜间距（压电调谐）或改变腔体内介质折射率（温度调谐），可以连续调谐透过光的波长，实现窄带通光谱滤波功能。
Q2: FPQFA和FPQSA系列有什么区别？
A: FPQFA系列是压电调谐（PZT）法布里-珀罗滤光器，通过压电陶瓷改变反射镜间距实现调谐，调谐速度快，适合扫描式光谱测量应用，采用5mm空气腔设计。FPQSA系列是温度控制调谐法布里-珀罗滤光器，通过加热改变固体Infrasil®标准具的折射率和尺寸实现调谐，稳定性高，适合长时间固定波长滤波应用，采用3.4mm固体标准具结构。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指相邻两个透射峰之间的频率间隔，代表滤光器无歧义工作的光谱范围，本产品FSR为30GHz。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映滤光器的光谱分辨能力，本产品精细度>300，意味着在30GHz FSR内可分辨约300个独立的频率通道。
Q4: 为什么需要模式匹配？如何进行模式匹配？
A: 法布里-珀罗滤光器的性能（透过率、精细度、消光比）取决于入射光束与腔本征模式的匹配程度。模式不匹配会激发高阶横模，降低主模透过率和消光比。模式匹配需要使入射光束的束腰大小和位置与腔的基模重合，通常通过选择合适焦距的透镜来实现。入射光束需聚焦到腔内平面反射镜处，束腰尺寸需匹配腔的基模半径。具体的透镜焦距选择请参考产品手册中的模式匹配表格。
Q5: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
