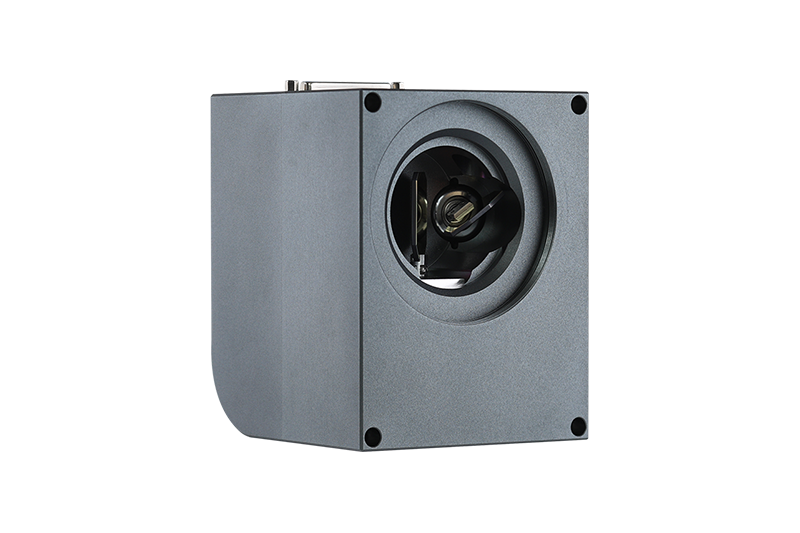

JHC金海创 SG2208 高速振镜｜14mm光斑
SG2208是金海创（JHC）面向大功率激光打标市场推出的14mm光斑高速振镜，镜片负载专为14mm口径设计，光束口径更大、能量承载能力更强，特别适合大功率光纤激光和CO₂激光应用。该振镜采用差分式光电传感器+位置/速度超前检测驱动设计，动态响应性能优异，零点漂移和温漂极小。
一、核心产品特性
- 进口美制光电传感器+自主知识产权差分算法：精确检测马达转子位置，线性度好、漂移量小、分辨率和重复定位精度高
- 14mm镜片负载设计：镜片装配精度高、静态摩擦系数小、零点偏移低，动态特性优异
- 驱动器位置/速度超前检测：大幅提升系统动态响应性能和扫描速度
- 过载、过流、反接三重保护：运行可靠，适合工业现场
- 电磁兼容优化设计：信噪比高、抗干扰能力强
- 温度漂移控制优秀：解决电机温漂、信号干扰、零点漂移等行业痛点
二、官方完整参数表
| 速度参数 | |
|---|---|
| 标记速度 ¹ | 4500 mm/s |
| 写入速度 ² | 292 cps |
| 阶跃响应时间（全行程1%） | 510 μs |
| 阶跃响应时间（全行程10%） | 1540 μs |
| 跟踪误差 | ≤202 μs |
| 精度及误差参数 | |
| 线性度 | 99.9% |
| 重复定位精度（RMS） | ＜8 μRad |
| 增益误差 | ＜5 mRad |
| 零点偏移 | ＜5 mRad |
| 长时间漂移（8小时） | ＜0.5 mRad |
| 比例漂移 | ＜40 PPM/℃ |
| 零点漂移 | ＜15 μRad/℃ |
| 适用波长 ³ | 1064nm / 10600nm / 355nm |
| 电源与信号参数 | |
| 输入电压 | ±15VDC |
| 额定电流 | 2A |
| 数字接口 | XY2-100 |
| 模拟接口 | ±5V |
| 机械扫描角度 ⁴ | ±11° |
| 工作条件与尺寸 | |
| 工作温度 | 0℃～45℃ |
| 存储温度 | -10℃～60℃ |
| 入射光孔径 | 14mm |
| 振镜尺寸（长×宽×高） | 126×98×105mm |
| 振镜重量 | ≈1.85Kg |
¹ 以F-Theta镜头F=160mm，打标2mm高度单线字符测得
² 以F-Theta镜头F=160mm，每秒标记1mm高度单线字符数
³ 特殊波长镀膜可定制
⁴ 标准机械扫描角度±11°，特殊需求可定制
三、典型应用场景
- 大功率光纤激光打标（1064nm）：适合50W以上光纤激光器的金属件高速打标
- CO₂激光打标（10600nm）：适用于皮革、木材、纸张等非金属材料大面积标记
- 紫外激光精雕（355nm）：适用于PCB、FPC、玻璃、蓝宝石等精密加工
注：以上参数均为开机预热30分钟后测得。
