描述

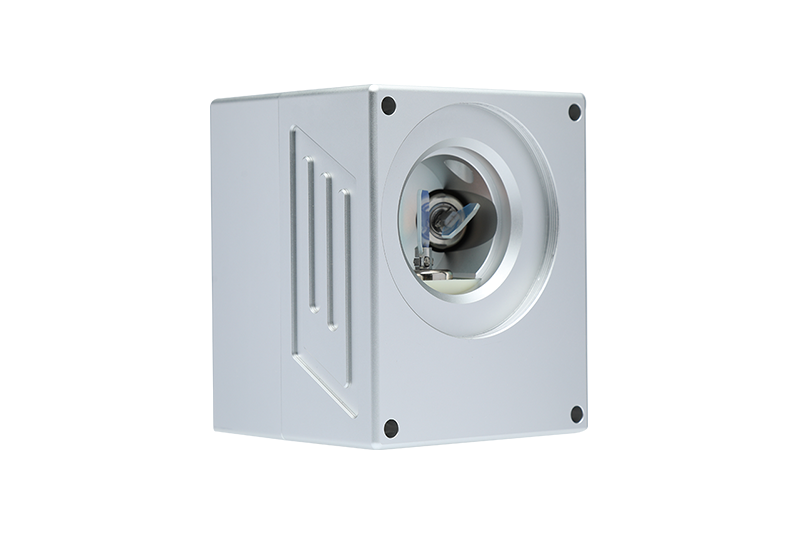

JHC金海创 SG7110 高速振镜，10mm标准光斑，是金海创10mm光斑系列中端速度机型，标记速度6000mm/s，定位速度8000mm/s，写入速度426cps。SG7110与同门机型SG2206在核心参数上几乎完全一致，均配备K9+Si双镜片组，支持10600nm（CO₂）、1064nm（光纤）、355nm（紫外）三种主流激光波长，是高速激光加工场景的高性价比选择。

速度参数解读

标记速度（6000mm/s）：指振镜带动激光光斑在工件表面移动的标称速度。SG7110的6000mm/s在10mm光斑系列中属于中端水平，比入门级机型（4000mm/s）快50%，比旗舰机型（8000mm/s）低33%，是大多数工业激光打标场景的性价比之选。 定位速度（8000mm/s）：指振镜从当前位置快速移动到目标位置的空跑速度。SG7110定位速度（8000mm/s）是标记速度的1.33倍，在分散图形（如序列号、多点标记、图形组）切换场景中比4000mm/s定位速度机型有明显效率优势。 阶跃响应时间（<400μs）：指光斑从当前位置移动到目标位置90%距离所需时间，是反映振镜提速能力的核心指标。<400μs的响应速度可满足大多数高速打标和中等精度雕刻需求。 写入速度（426cps）：cps即characters per second，表示每秒能写的字符数，是批量激光打标效率的直接指标。SG7110的426cps在同档速度机型中属于标准水平。 跟踪误差（≤164μs）：指振镜高速移动时实际位置与目标位置之间的稳态误差。SG7110跟踪误差≤164μs，在高速轮廓加工和飞行打标中可提供稳定的路径跟随精度。

精度参数解读

重复精度（＜8μRad）：指同一位置重复定位时的偏差。对于10mm光斑振镜，8μRad意味着约0.08mm的重复定位精度，可满足绝大多数工业打标和雕刻应用。 零点漂移（15μRad/℃）：指环境温度每变化1℃时零点位置的漂移量。长时间连续工作或温差较大环境建议配合热机预热使用。 线性度（99.9%）：指振镜实际位置与指令位置之间的非线性偏差，99.9%的线性度意味着可通过控制卡软件校正消除该偏差。 长时间漂移（0.5mRad）：指设备长时间连续工作后的累计位置漂移量。定期精度校准可有效控制该参数对加工精度的影响。

镜片参数与波长支持

镜片配置：K9+Si双镜片组，是10mm光斑系列中通用性最强的镜片方案： – K9镜片（9.1J/cm²）：光学玻璃材质，适合≤100W脉冲激光器，是1064nm（光纤激光器）和355nm（紫外激光器）的常用配置。 – Si镜片（10J/cm²）：硅基体，承受功率更高，适合CO₂激光器（10600nm）中高功率应用。 支持波长：10600nm（CO₂激光器）+ 1064nm（光纤激光器）+ 355nm（紫外激光器）——覆盖工业激光加工最常用的三种波长。

10mm光斑与场镜匹配

10mm光斑直径意味着镜片有效通光口径约为10mm。按”光束直径不超过镜片直径75%”的安全原则，入射光束应≤7.5mm；按”镜片直径75%~91%”的工业标准原则，入射光束可在7.5~9.1mm之间。 配F160场镜（焦距160mm，理论幅面110×110mm）：光束直径约7.1mm，占镜片直径71%——在工业标准范围内（≤75%精密/≤91%标准），安全可用，是SG7110的推荐场镜配置。 配F254场镜（焦距254mm，理论幅面175×175mm）：光束直径约11.4mm，超出镜片安全直径75%（7.5mm），存在截光风险，不推荐使用此振镜配合F254场镜。

典型应用

• 高速激光打标（塑料/金属/皮革/纸质/木材/亚克力）
• 飞行打标系统（流水线在线打标）
• 激光雕刻（精细图案小幅面）
• 一机多波长（同时支持CO₂/光纤/紫外激光器） ⚠ 注意事项：本产品不适用于激光焊接和激光清洗应用。

选型要点

SG7110与同门SG2206在速度参数（标记速度/定位速度/写入速度/阶跃响应/跟踪误差）、镜片配置、波长支持上完全一致，尺寸几乎相同（仅高度差0.5mm），差异极小。选择哪款均可满足中端高速激光加工需求。如果您不确定选择SG2206还是SG7110，优先选择SG2206（产品线成熟度更高）；如您对打标效率有极致要求（标记速度≥8000mm/s），请选择SG7210。

---

JHC金海创 SG7110 高速振镜——10mm光斑系列参数表

基础参数
型号	SG7110
品牌	JHC金海创
光斑直径	10mm
镜片基材	K9（脉冲≤100W）+ Si双镜片
镜片损伤阈值	K9: 9.1J/cm² / Si: 10J/cm²
支持波长	10600nm / 1064nm / 355nm
扫描角度	±11°
速度参数
标记速度	6000mm/s
定位速度	8000mm/s
写入速度	426cps
阶跃响应时间（1%）	＜400μs
跟踪误差	≤164μs
精度参数
重复精度	＜8μRad
线性度	99.9%
零点漂移	15μRad/℃
长时间漂移	0.5mRad
电气与接口
工作电压	±15VDC 2A
信号接口	XY2-100
物理参数
尺寸	118.5×96.5×93.6mm
重量	1.65kg

10mm光斑系列——6000mm/s速度档同档对比

参数	SG2206（推荐）	SG7110	SG7210（旗舰高速）
光斑	10mm	10mm	10mm
标记速度	6000mm/s	6000mm/s	8000mm/s ⭐
定位速度	8000mm/s	8000mm/s	15000mm/s ⭐
写入速度	426cps	426cps	559cps ⭐
阶跃响应	＜400μs	＜400μs	260μs ⭐最快
跟踪误差	≤164μs	≤164μs	≤144μs ⭐
重复精度	＜8μRad	＜8μRad	＜8μRad
线性度	99.9%	99.9%	99.9%
零点漂移	15μRad/℃	15μRad/℃	15μRad/℃
镜片配置	K9+Si双镜	K9+Si双镜	仅Si（无K9）
波长支持	10600/1064/355nm	10600/1064/355nm	10600/1064/355nm
尺寸	118.5×96.5×94.1mm	118.5×96.5×93.6mm	114×96.5×93.7mm
重量	1.65kg	1.65kg	1.8kg
亮点	双镜片全波长，通用最强	参数与SG2206基本相同	速度之王，高端首选

💡 选型建议：SG7110和SG2206参数几乎完全相同，均为6000mm/s中端速度+双镜片配置，是通用性最强的两款，选择哪款均可满足大多数工业激光打标需求。如对打标效率有更高要求（标记速度≥8000mm/s），请选择SG7210。
