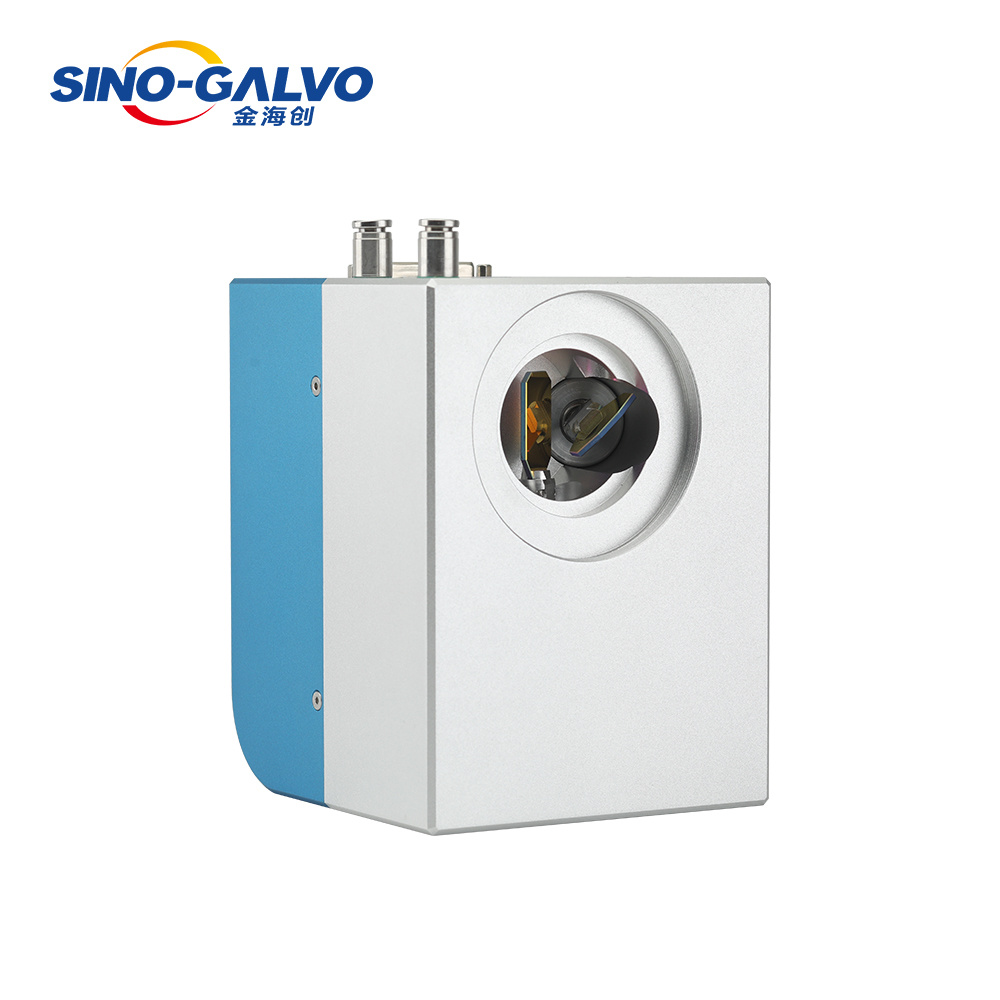

JHC金海创 SG8214W 高速振镜｜14mm光斑 大功率型
SG8214W是金海创（JHC）面向大功率激光应用推出的升级款14mm光斑高速振镜，相比标准版SG2208，SG8214W采用更大尺寸壳体设计，散热性能更强，支持更高功率输入（±24VDC/4A），适合100W以上大功率光纤激光器和CO₂激光器的工业打标、焊接场景。该振镜同样采用差分式光电传感器+位置/速度超前检测驱动设计。
一、核心产品特性
- 进口美制光电传感器+自主知识产权差分算法：精确检测马达转子位置，线性度好、漂移量小、分辨率和重复定位精度高
- 14mm镜片负载+大功率供电（±24VDC/4A）：支持100W以上大功率激光应用，散热更好
- 驱动器位置/速度超前检测：大幅提升系统动态响应性能和扫描速度
- 过载、过流、反接三重保护：运行可靠，适合工业现场
- 电磁兼容优化设计：信噪比高、抗干扰能力强
- 相比标准版SG2208：更大机身（174.5×120×127mm），散热面积更大，支持更高功率
二、官方完整参数表
| 速度参数 | |
|---|---|
| 标记速度 ¹ | 2500 mm/s |
| 定位速度 | 1500 mm/s |
| 写入速度 ² | 164 cps |
| 阶跃响应时间（全行程1%） | 508 μs |
| 阶跃响应时间（全行程10%） | 820 μs |
| 跟踪误差 | ≤360 μs |
| 精度及误差参数 | |
| 线性度 | 99.9% |
| 重复定位精度（RMS） | ＜8 μRad |
| 增益误差 | ＜5 mRad |
| 零点偏移 | ＜5 mRad |
| 长时间漂移（8小时） | ＜0.5 mRad |
| 比例漂移 | ＜40 PPM/℃ |
| 零点漂移 | ＜15 μRad/℃ |
| 适用波长 ³ | 1064nm / 10600nm / 355nm |
| 电源与信号参数 | |
| 输入电压 | ±24VDC（注意：SG8214W用±24V，与SG2208的±15V不同） |
| 额定电流 | 4A（注意：SG8214W用4A，与SG2208的2A不同） |
| 数字接口 | XY2-100 |
| 模拟接口 | ±5V |
| 机械扫描角度 ⁴ | ±11° |
| 工作条件与尺寸 | |
| 工作温度 | 0℃～45℃ |
| 存储温度 | -10℃～60℃ |
| 入射光孔径 | 14mm |
| 振镜尺寸（长×宽×高） | 174.5×120×127mm |
| 振镜重量 | ≈4Kg |
¹ 以F-Theta镜头F=160mm，打标2mm高度单线字符测得
² 以F-Theta镜头F=160mm，每秒标记1mm高度单线字符数
³ 特殊波长镀膜可定制
⁴ 标准机械扫描角度±11°，特殊需求可定制
三、SG8214W vs SG2208 怎么选？
| 对比项 | SG8214W（大功率版） | SG2208（标准版） |
|---|---|---|
| 输入电压 | ±24VDC | ±15VDC |
| 额定电流 | 4A | 2A |
| 建议激光功率 | ≥100W | ≤100W |
| 振镜尺寸 | 174.5×120×127mm | 126×98×105mm |
| 重量 | ≈4Kg | ≈1.85Kg |
| 标记速度 | 2500mm/s | 4500mm/s |
四、典型应用场景
- 大功率光纤激光打标（1064nm）：100W以上激光器的金属件深度打标、焊接预处理
- CO₂激光加工（10600nm）：大幅面非金属材料高速标记
- 紫外激光精密加工（355nm）：玻璃、蓝宝石等高硬度材料精细打标
注：以上参数均为开机预热30分钟后测得。
