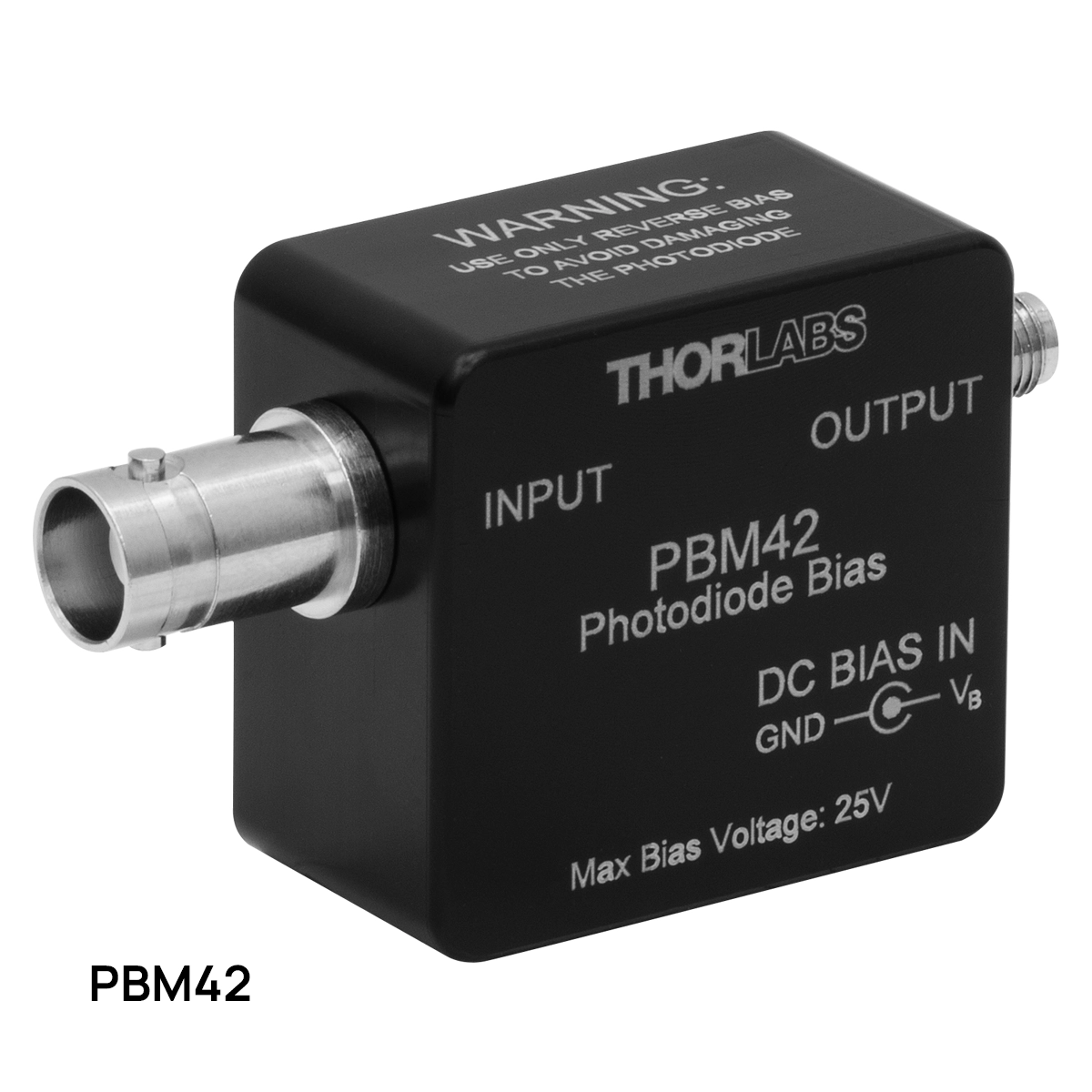

Thorlabs PBM42
偏压模块，用于已安装的光电二极管，BNC输入，SMA输出
Thorlabs PBM42偏置模块允许使用用户提供的直流偏置电压施加到光电二极管上。该模块设计用于已安装的光电二极管，可以接受从-25到+25伏的外部源输入偏置电压，最大带宽是350 MHz。在光电二极管增加一个反向偏置可以增加耗尽结的宽度，从而增加响应度、降低结电容并改善响应的线性度。
规格参数：
| 参数 |
规格 |
| 偏置电压范围 |
-25 至 +25 V |
| 截止频率 |
350 MHz |
| 光电二极管输入接口 |
Female BNC |
| 输出接口 |
Female SMA |
| 直流输入接口 |
2.5 mm 拾音插头（含电缆） |
| 外壳尺寸 |
63.0 mm × 35.6 mm × 20.3 mm (2.48″ × 1.40″ × 0.80″) |
| 工作/存储温度 |
0 至 40 °C |
产品特点：
- 用于Thorlabs已安装光电二极管的偏置模块
- 最大带宽：350 MHz
- 通过底部的8-32和M4螺纹孔安装接杆
- 紧凑尺寸：63.0 mm × 35.6 mm × 20.3 mm
- Delrin®外壳确保接头电气绝缘并保护光电二极管
- 兼容所有SM05和SM1已安装光电二极管
*产品图片和规格来自Thorlabs官网。如有变更，以官方最新信息为准。
|
支持文件 / Support Documents
点击下载官方原始文件，包括规格书、CAD 图纸与 3D 模型。
