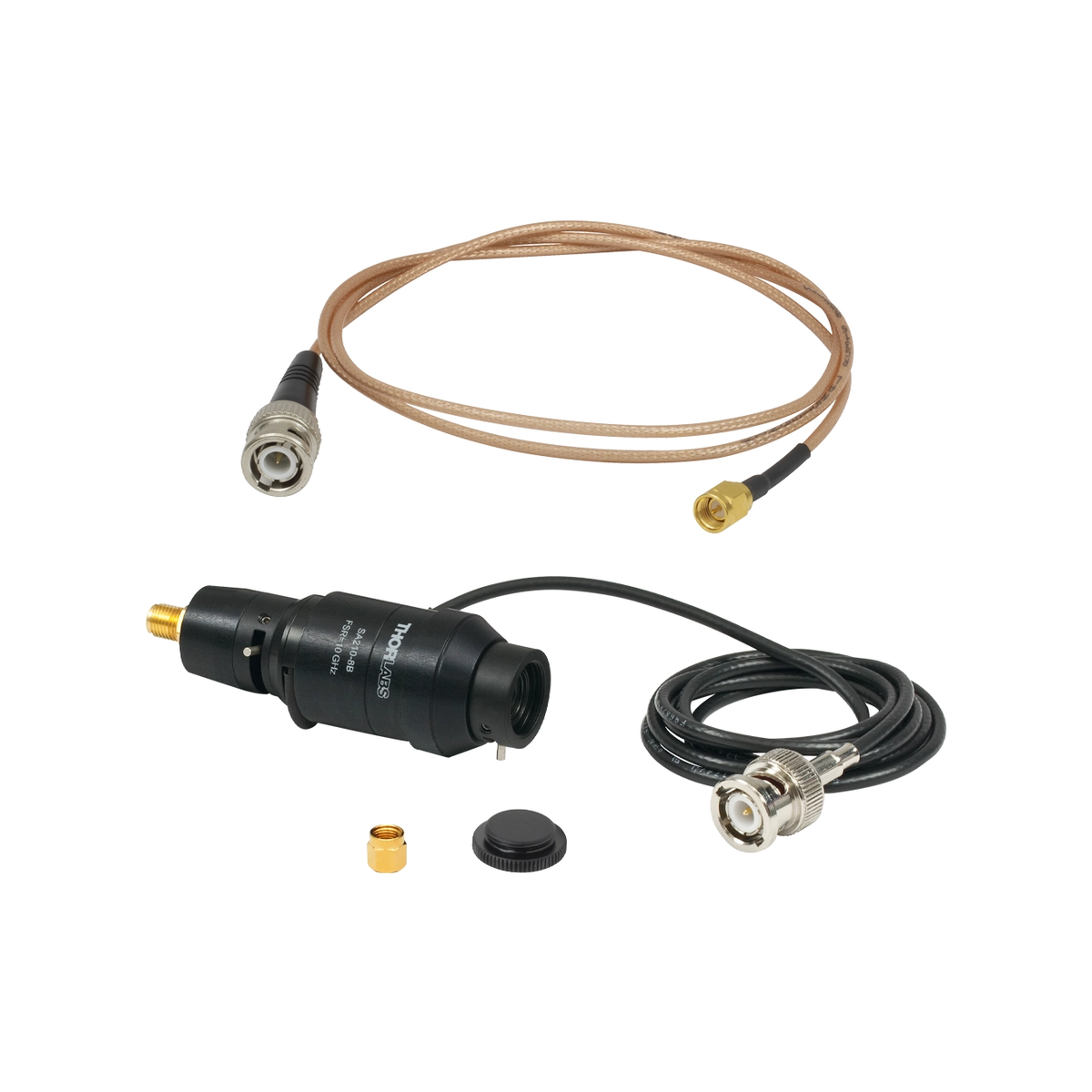

SA210-8B – 扫描式法布里-珀罗干涉仪
Thorlabs 原厂品质 · 扫描式法布里-珀罗干涉仪 · FSR 10 GHz · 精细度 ≥ 200 · 820 – 1275 nm
SA210-8B是专为高分辨率光谱分析设计的扫描式法布里-珀罗干涉仪。采用球面共焦腔与压电扫描机制，实现连续光谱调谐。本型号精细度≥200，分辨率优于50 MHz，覆盖820-1275 nm。同系列高阶型号精细度可达1500以上，是激光线宽测量、气体检测及精密光谱研究的理想选择。
产品概述
SA210-8B扫描式法布里-珀罗干涉仪是精密光学分析领域的核心工具，专为高分辨率激光光谱分析而设计。该设备基于法布里-珀罗干涉原理，采用先进的球面-球面对称共焦腔结构，有效减少了模式畸变，确保了优异的光谱纯度和高精细度。
其核心优势在于集成的压电扫描机制，能够实现高达±1.5 FSR的连续光谱调谐，配合内置光电探测器，可实时捕捉并解析微弱的光谱信号。凭借小于50 MHz的卓越分辨率和10 GHz的自由光谱范围，SA210-8B能够轻松分辨极其靠近的光谱线。结合自由空间输入方式与Sub-D 15针电气连接，该干涉仪可与SA201B控制器完美兼容，广泛应用于激光线宽测量、气体分子吸收光谱检测、光通信器件测试及量子光学等前沿科研领域。
核心特性
- 卓越的高分辨率光谱分析能力，分辨率（FWHM）优于50 MHz
- 压电连续扫描调谐机制，扫描范围达±1.5 FSR，实现动态光谱捕捉
- 高精细度设计，精细度≥200，提供清晰锐利的干涉条纹
- 球面-球面对称共焦腔结构，有效抑制高阶模，提升光谱纯度
- 宽波长覆盖范围，完美支持820 nm至1275 nm近红外波段
- 集成高灵敏度内置光电探测器，简化光路搭建与信号读取
- 自由空间输入设计，灵活适配各类自由空间光束耦合
- 标配Sub-D 15针连接器，与SA201B控制器无缝兼容，即插即用
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 820 – 1275 nm |
| 自由光谱范围（FSR） | 10 GHz |
| 精细度（Finesse） | ≥ 200 |
| 分辨率（FWHM） | < 50 MHz |
| 峰值透过率 | > 30%（典型值） |
| 对比度 | > 1000:1（典型值） |
| 腔体设计 | 球面-球面对称共焦腔 |
| 压电扫描范围 | ± 1.5 FSR（典型值） |
| 输入方式 | 自由空间输入 |
| 探测器配置 | 含内置光电探测器 |
| 安装方式 | 圆柱形外壳 / 固定支架 |
| 电气连接 | Sub-D 15针连接器 |
| 配套控制器 | SA201B（需单独购买） |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
干涉原理与共焦腔优势
SA210-8B基于多光束干涉原理，采用球面-球面对称共焦腔设计。相比平面腔，共焦腔衍射损耗更低，能有效滤除高阶横模，确保基模高纯度透过。此设计赋予干涉仪≥200的高精细度，显著提升峰值透过率与对比度，使微弱光谱特征清晰可辨。
压电扫描与高精度控制
设备内部集成高精度压电陶瓷驱动器，通过微调电压改变腔长，实现±1.5 FSR的线性扫描。配合SA201B控制器，可精确设定扫描速率与范围。内置光电探测器将光信号直接转为电信号，大幅简化光路搭建。
模式匹配与对准要点
为获最佳分辨率，输入光束模式匹配至关重要。建议使用透镜组将光束聚焦，使其光斑与发散角与基模完美匹配。精确对准可最大化耦合效率并抑制寄生模式，确保在10 GHz自由光谱范围内获得纯净的光谱数据。
应用领域
- 激光线宽测量与频率稳定性分析
- 痕量气体分子吸收光谱检测
- 光通信器件波长与光谱纯度测试
- 量子光学与冷原子物理实验
- 拉曼光谱与布里渊散射精细结构测量
- 纳米光子学与新型激光器研发表征
订货信息
本产品型号为 SA210-8B，下单时请提供完整型号。
本干涉仪可配合SA201B控制器使用（需单独订购），实现完整的扫描光谱分析功能。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 扫描式法布里-珀罗干涉仪的工作原理是什么？
A: 扫描式法布里-珀罗干涉仪由两块高反射率的平行反射镜组成共焦光学谐振腔。通过压电陶瓷（PZT）驱动其中一块反射镜，周期性改变腔长，实现透射波长的连续扫描。入射光在腔内多次反射形成多光束干涉，只有满足谐振条件（腔长为半波长整数倍）的特定波长才能透过。配合光电探测器和示波器，可以实时观测入射光的光谱结构，用于激光线宽测量、模式分析、气体吸收光谱检测等应用。
Q2: SA200、SA210和SA30系列有什么区别？
A: SA200系列是标准型扫描干涉仪，自由光谱范围（FSR）为1.5 GHz，精细度≥200，适合大多数通用光谱分析应用。SA210系列是高分辨率型，FSR为10 GHz，精细度≥200，适合测量线宽较宽或需要更大无歧义光谱范围的激光源。SA30系列是高精细度型，FSR为1.5 GHz，精细度≥1500，分辨率可达MHz量级，适合超窄线宽激光测量和高分辨光谱研究，需要外接光电探测器使用。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指干涉仪相邻两个透射峰之间的频率间隔，代表仪器可以无歧义测量的最大光谱范围。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映干涉仪的光谱分辨能力，精细度越高，分辨率越好。例如FSR=1.5 GHz、Finesse=200的干涉仪，分辨率约为7.5 MHz；而Finesse=1500的SA30系列，分辨率可达到1 MHz以下。
Q4: 什么是模式匹配？为什么需要模式匹配？
A: 模式匹配是指使入射光束的空间模式（束腰大小和位置）与干涉仪腔体的本征基模相匹配。模式不匹配会激发高阶横模，导致透射谱中出现多个模式，降低主模的透过率和对比度，影响测量精度。对于共焦法布里-珀罗干涉仪，需要将入射光束聚焦到腔中心，使束腰直径匹配腔的基模尺寸。通常使用单个透镜即可实现模式匹配，具体焦距选择请参考产品手册中的模式匹配表格。
Q5: 干涉仪需要搭配什么控制器使用？
A: SA200和SA210系列干涉仪推荐搭配SA201B扫描法布里-珀罗干涉仪控制器使用，该控制器提供压电驱动电压、探测器信号放大和扫描波形输出，通过Sub-D 15针线缆与干涉仪连接。SA30系列需外接光电探测器和独立的压电驱动源。控制器需单独订购，如有需要请咨询销售人员。
