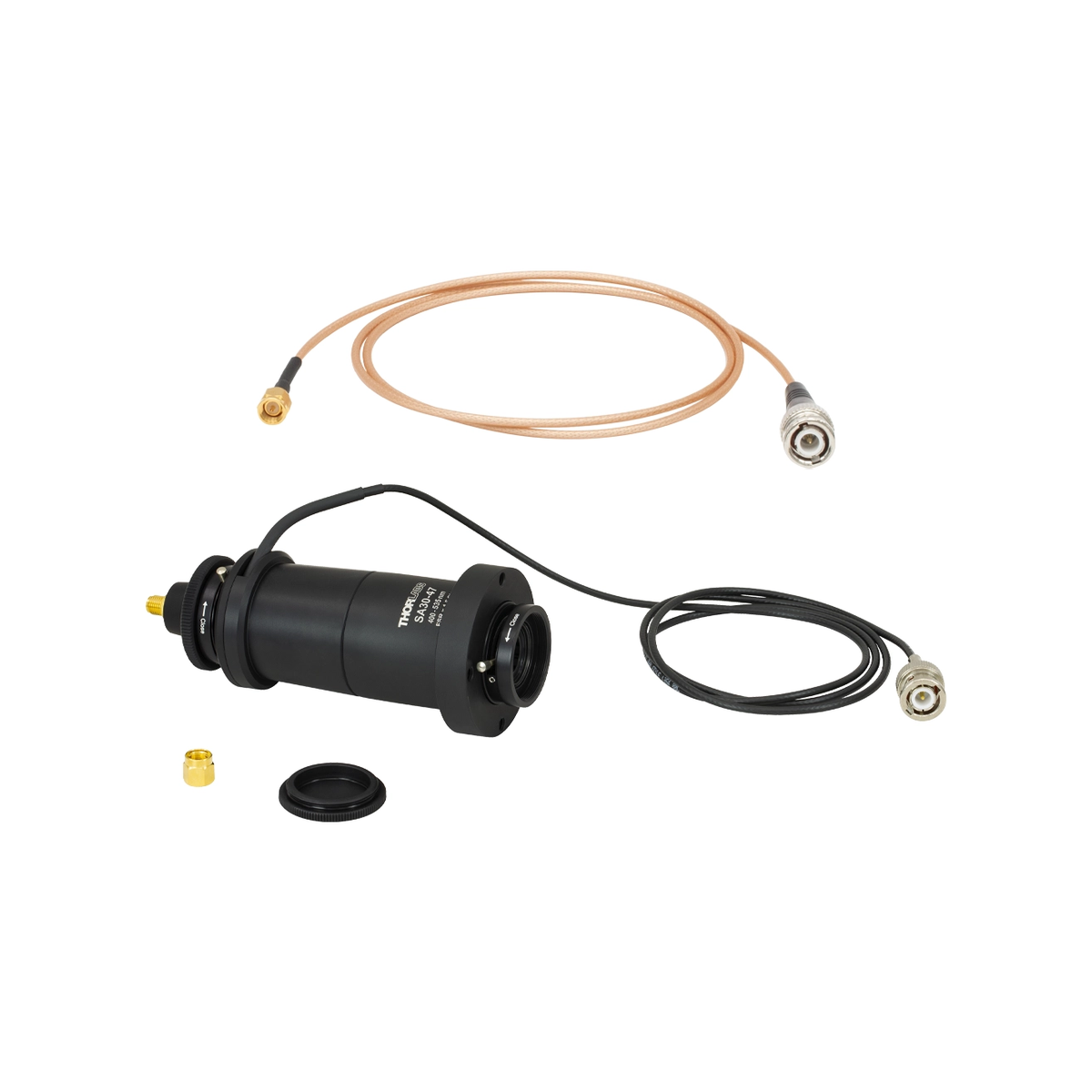

SA30-47 – 高精细度扫描式法布里-珀罗干涉仪
Thorlabs 原厂品质 · 扫描式法布里-珀罗干涉仪 · FSR 1.5 GHz · 精细度 ≥ 1500 · 400 – 535 nm
SA30-47是一款高精细度扫描式法布里-珀罗干涉仪，专为高分辨率光谱分析设计。该设备具备≥1500的精细度与<1 MHz的卓越分辨率，结合压电连续扫描调谐机制，可实现对激光线宽及光谱特性的精准测量。其400-535 nm的宽波长覆盖范围，使其成为激光物理与量子光学研究中不可或缺的核心分析工具。
产品概述
SA30-47高精细度扫描式法布里-珀罗干涉仪专为严苛的高分辨率光谱分析应用而打造。该干涉仪采用先进的共焦腔结构设计，配备超低损耗球面反射镜，确保在400至535 nm波长范围内实现≥1500的高精细度与<1 MHz的极窄线宽分辨率（FWHM），自由光谱范围（FSR）为1.5 GHz。
其核心压电扫描机制允许对干涉腔长进行高精度连续调谐，扫描范围可达±1.5 FSR，从而实现对复杂光谱特征的精细解析。设备采用自由空间输入方式与Ø1.5英寸紧凑外壳设计，提供优异的机械稳定性与空间兼容性。SA30-47不含内置探测器，需外接独立探测模块，这种灵活配置不仅优化了腔体光学性能，还为用户提供了定制化的信号采集方案，广泛适用于激光线宽测量、气体分子吸收光谱分析及基础量子光学实验等前沿领域。
核心特性
- 卓越光谱分辨率：精细度≥1500，分辨率（FWHM）<1 MHz，满足极窄线宽激光分析需求。
- 压电连续扫描调谐：内置高精度压电陶瓷驱动器，支持±1.5 FSR连续扫描，实现光谱特征动态捕捉。
- 优化共焦腔设计：采用超低损耗球面反射镜，确保高对比度（>10000:1）与高峰值透过率。
- 宽波长覆盖范围：专为400-535 nm波段优化，完美匹配可见光区多种激光源与光谱应用。
- 灵活探测器配置：腔体不含内置探测器，支持外接定制探测模块，最大化光学透过效率。
- 紧凑稳定结构：Ø1.5英寸外壳与固定支架设计，提供优异的抗机械振动与热漂移性能。
- 广泛系统兼容性：配备标准BNC连接器，无缝兼容SA201B等专用扫描干涉仪控制器。
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 400 – 535 nm |
| 自由光谱范围（FSR） | 1.5 GHz |
| 精细度（Finesse） | ≥ 1500 |
| 分辨率（FWHM） | < 1 MHz |
| 峰值透过率 | > 20%（典型值） |
| 对比度 | > 10000:1（典型值） |
| 腔体设计 | 超低损耗球面反射镜（共焦腔） |
| 压电扫描范围 | ± 1.5 FSR（典型值） |
| 输入方式 | 自由空间输入 |
| 探测器配置 | 不含内置探测器（需外接） |
| 安装方式 | Ø1.5英寸外壳 / 固定支架 |
| 电气连接 | BNC连接器 |
| 工作温度 | 10°C ~ 35°C |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
法布里-珀罗干涉原理与共焦腔优势
SA30-47基于多光束干涉原理，通过两个高反射率镜面构成的谐振腔实现光谱滤波。其采用的共焦腔设计不仅简化了光路对准过程，还显著降低了高阶横模的干扰。配合超低损耗球面反射镜，该干涉仪在400-535 nm波段实现了>10000:1的极高对比度与>20%的峰值透过率，确保微弱光谱信号的高保真提取。
压电扫描机制与高精度控制
设备内部集成的压电陶瓷驱动器允许对腔长进行亚纳米级连续调节。通过施加锯齿波或三角波驱动电压，干涉仪可在±1.5 FSR范围内进行线性扫描，将光谱信息转化为时域电信号。配合BNC标准电气接口，用户可轻松将其与SA201B等专用控制器连接，实现扫描速率与幅度的精确闭环控制。
模式匹配与系统对准要点
为获得最佳光谱分辨率，入射光束需进行严格的模式匹配。建议使用合适的透镜组将自由空间输入光束聚焦，使其束腰位置与干涉仪腔体中心重合，并确保光束发散角与共焦腔的基模高斯光束完美匹配。这种精确对准不仅能最大化耦合效率，还能有效抑制模式串扰，保障<1 MHz分辨率的极限性能发挥。
应用领域
- 激光线宽与频率噪声测量
- 高分辨率气体分子吸收光谱检测
- 量子光学与腔量子电动力学实验
- 拉曼散射与布里渊散射光谱分析
- 光通信系统波长稳定性监测
订货信息
本产品型号为 SA30-47，下单时请提供完整型号。
本干涉仪可配合SA201B控制器使用（需单独订购），实现完整的扫描光谱分析功能。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 扫描式法布里-珀罗干涉仪的工作原理是什么？
A: 扫描式法布里-珀罗干涉仪由两块高反射率的平行反射镜组成共焦光学谐振腔。通过压电陶瓷（PZT）驱动其中一块反射镜，周期性改变腔长，实现透射波长的连续扫描。入射光在腔内多次反射形成多光束干涉，只有满足谐振条件（腔长为半波长整数倍）的特定波长才能透过。配合光电探测器和示波器，可以实时观测入射光的光谱结构，用于激光线宽测量、模式分析、气体吸收光谱检测等应用。
Q2: SA200、SA210和SA30系列有什么区别？
A: SA200系列是标准型扫描干涉仪，自由光谱范围（FSR）为1.5 GHz，精细度≥200，适合大多数通用光谱分析应用。SA210系列是高分辨率型，FSR为10 GHz，精细度≥200，适合测量线宽较宽或需要更大无歧义光谱范围的激光源。SA30系列是高精细度型，FSR为1.5 GHz，精细度≥1500，分辨率可达MHz量级，适合超窄线宽激光测量和高分辨光谱研究，需要外接光电探测器使用。
Q3: 什么是自由光谱范围（FSR）和精细度（Finesse）？
A: 自由光谱范围（FSR）是指干涉仪相邻两个透射峰之间的频率间隔，代表仪器可以无歧义测量的最大光谱范围。精细度（Finesse）是FSR与透射峰半高全宽（FWHM）的比值，反映干涉仪的光谱分辨能力，精细度越高，分辨率越好。例如FSR=1.5 GHz、Finesse=200的干涉仪，分辨率约为7.5 MHz；而Finesse=1500的SA30系列，分辨率可达到1 MHz以下。
Q4: 什么是模式匹配？为什么需要模式匹配？
A: 模式匹配是指使入射光束的空间模式（束腰大小和位置）与干涉仪腔体的本征基模相匹配。模式不匹配会激发高阶横模，导致透射谱中出现多个模式，降低主模的透过率和对比度，影响测量精度。对于共焦法布里-珀罗干涉仪，需要将入射光束聚焦到腔中心，使束腰直径匹配腔的基模尺寸。通常使用单个透镜即可实现模式匹配，具体焦距选择请参考产品手册中的模式匹配表格。
Q5: 干涉仪需要搭配什么控制器使用？
A: SA200和SA210系列干涉仪推荐搭配SA201B扫描法布里-珀罗干涉仪控制器使用，该控制器提供压电驱动电压、探测器信号放大和扫描波形输出，通过Sub-D 15针线缆与干涉仪连接。SA30系列需外接光电探测器和独立的压电驱动源。控制器需单独订购，如有需要请咨询销售人员。
