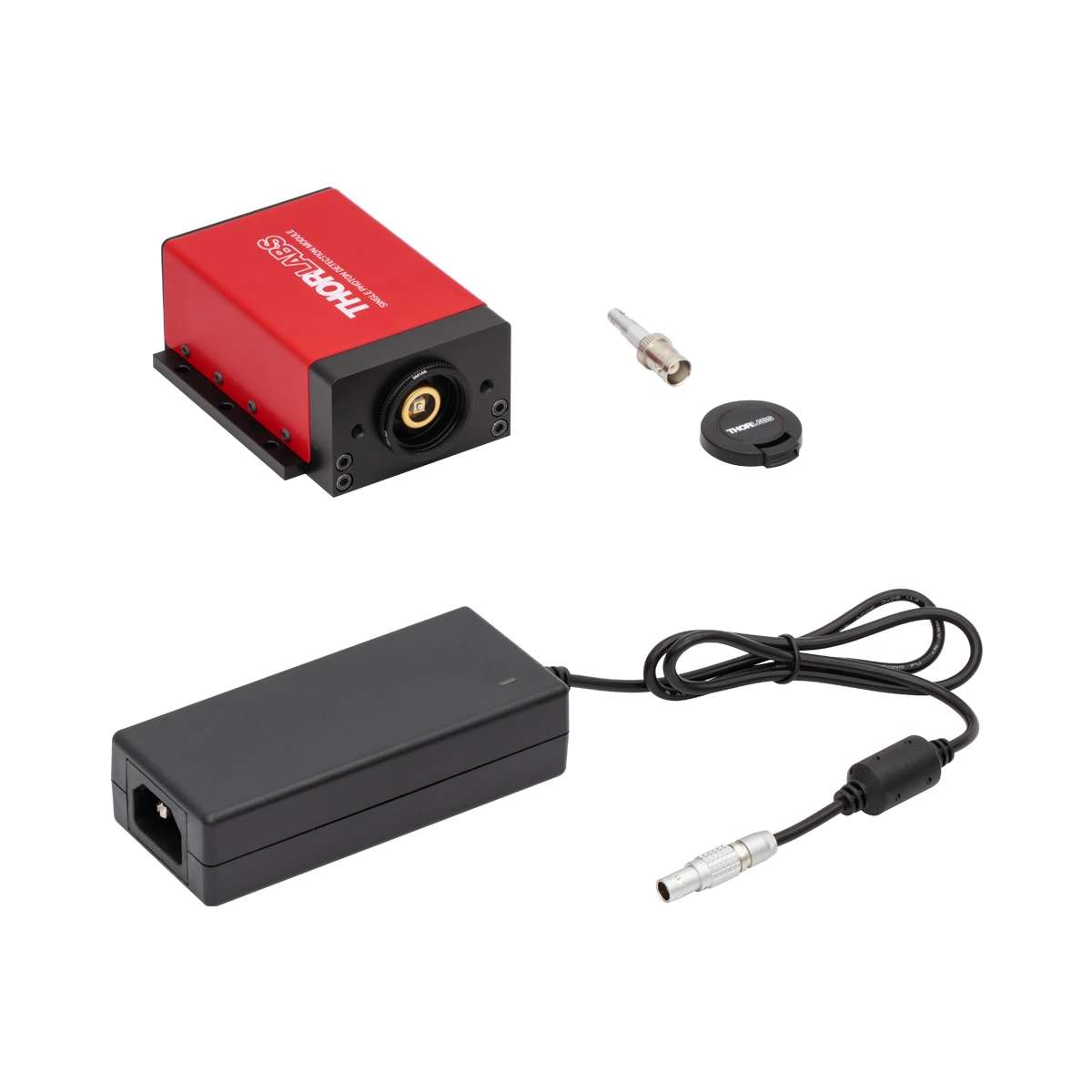

Thorlabs SPDMH2是专为400-1000nm波段设计的高性能单光子探测器。其采用雪崩硅光电二极管，集成主动温控与高速淬火电路，实现极低暗计数与近红外高探测效率。提供三种探测尺寸，通过LEMO接头输出TTL脉冲，可搭配SPCNT计数模块构建完整方案，是单分子光谱、量子光学及激光雷达等应用的理想选择。
产品概述
特性
- 单光子探测或计数模块
- 可见光和近红外波段响应
- 最大暗计数率低：60 Hz – 1500 Hz
- 三种探测尺寸：有源区为Ø20 µm、Ø100 µm或Ø500 µm
- 主动抑制
- 温度稳定
- 脉冲输出
- TTL门/触发输入
- 单光子计数模块，用于探测模块
应用
- 单分子光谱学
- 光谱光度测量
- 流式细胞计
- 光子互相关光谱学
- 量子光学
- 激光雷达
Thorlabs提供单光子探测或计数模块，涵盖不同光子探测效率(PDE)、探测尺寸、增益选项和波长范围。SPDMA单光子探测模块用于350到1100 nm，具有连续可调增益和SMA电接头，通过SMA接头可在示波器或所连接的外部计数器中监测TTL输出。相比之下，SPDMHx固定增益单光子探测模块用于400到1000 nm，在近红外范围内具有较高的PDE(见图1.1)和较低的最大暗计数率；输出TTL脉冲可通过LEMO接头读取。Thorlabs单光子探测器可配合我们的SPDC810和SPDC810N关联光子对光源用于量子应用；图1.2展示了一个示例。
SPCNT单光子计数模块搭配SPDMA或SPDMHx系列探测模块使用，组合成完整的探测与计数解决方案。计数模块可以识别所连单光子探测器的信号脉冲，并在内置显示屏上显示计数或频率的数值结果，或将结果发送到所连的PC端显示和分析。连接PC时，可以通过光功率监测(OPM)软件控制设备，详情请看软件标签。
最后，SPCM20A/M单光子计数模块内置31位光子计数器，并附带用于控制探测器和读取输出的软件，适用于350到900 nm。图1.1比较了计数器的光子探测效率(PDE)。
每个单光子模块都使用雪崩硅光电二极管。关于工作原理的详细信息，请参阅教程标签。这些单光子探测系统的二极管中集成的主动淬火电路可实现高速计数，每35到45 ns计数一个光子，具体取决于型号。二极管具有主动温度稳定功能，可实现60 – 1500 Hz的低最大暗计数率，具体取决于型号和设置，同时可探测低至fW的功率水平。所有模块的完整规格请查看规格标签。
Thorlabs也提供硅光电倍增(SiPM)探测器系列产品，这些探测器由硅基雪崩光电二极管阵列构成，适合弱光和单光子探测应用。
用于SPCMxxA(/M)计数模块的软件
单光子计数模块包含带GUI的软件包，支持即开即用操作。以下工作模式可以通过软件设置：
- Manual Mode用于手动操作，通过按下启动/停止按钮(切换功能)手动启动和停止计数器。
- Free Running Timer Counter用于计数一定时间段长度内的入射光子数量。
- Externally Triggered Timer Counter用于触发计时器并在一定时间内进行光子计数。
- Externally Triggered Counter用于外部触发器启动或停止计数器。
- External Gating用于外部激活计数器和APD。
关于软件和工作模式的更多细节，请查看软件标签。
| Detector Key Specificationsa | ||||||
|---|---|---|---|---|---|---|
| Item # | SPDMA | SPDMH2 | SPDMH2F | SPDMH3 | SPDMH3F | SPCM20A(/M) |
| Type | Single Photon Detection Module | Single Photon Detection Module | Single Photon Counting Module | |||
| Wavelength Range | 350 – 1100 nm | 400 – 1000 nm | 350 – 900 nm | |||
| Dark Count Rate | @ Min Gain: <75 Hz (Typical); <400 Hz (Max) @ Max Gain: <300 Hz (Typical); <1500 Hz (Max) |
100 Hz (Max) | 250 Hz (Max) | 25 Hz (Typical) 60 Hz (Max) |
||
| Active Detector Size | Ø500 µm | Ø100 µmb (Nominal) | Ø20 µm | |||
| Connector Style | Free Space | Free Space | FC/PC | Free Space | FC/PC | Free Space |
| Software | No | No | Yes | |||
| SPCNT Device Compatible | Yes | No | ||||
核心特性
- 单光子探测或计数模块
- 可见光和近红外波段响应
- 最大暗计数率低：60 Hz – 1500 Hz
- 三种探测尺寸：有源区为Ø20 µm、Ø100 µm或Ø500 µm
- TTL门/触发输入
- 单光子计数模块，用于探测模块
- 单分子光谱学
- 光谱光度测量
- 光子互相关光谱学
- Manual Mode用于手动操作，通过按下启动/停止按钮(切换功能)手动启动和停止计数器。
- Free Running Timer Counter用于计数一定时间段长度内的入射光子数量。
- Externally Triggered Timer Counter用于触发计时器并在一定时间内进行光子计数。
- Externally Triggered Counter用于外部触发器启动或停止计数器。
- External Gating用于外部激活计数器和APD。
- 完整规格请查看规格标签。
- 集成雪崩硅光电二极管的有效区大于100 μm。SPDMH2F和SPDMH3F模块针对规格标签中指定的光纤进行了优化。预对准的GRIN透镜将光聚焦到探测器中心直径70 μm内的点上。
技术规格
特性
- 单光子探测或计数模块
- 可见光和近红外波段响应
- 最大暗计数率低：60 Hz – 1500 Hz
- 三种探测尺寸：有源区为Ø20 µm、Ø100 µm或Ø500 µm
- 主动抑制
- 温度稳定
- 脉冲输出
- TTL门/触发输入
- 单光子计数模块，用于探测模块
应用
- 单分子光谱学
- 光谱光度测量
- 流式细胞计
- 光子互相关光谱学
- 量子光学
- 激光雷达
Thorlabs提供单光子探测或计数模块，涵盖不同光子探测效率(PDE)、探测尺寸、增益选项和波长范围。SPDMA单光子探测模块用于350到1100 nm，具有连续可调增益和SMA电接头，通过SMA接头可在示波器或所连接的外部计数器中监测TTL输出。相比之下，SPDMHx固定增益单光子探测模块用于400到1000 nm，在近红外范围内具有较高的PDE(见图1.1)和较低的最大暗计数率；输出TTL脉冲可通过LEMO接头读取。Thorlabs单光子探测器可配合我们的SPDC810和SPDC810N关联光子对光源用于量子应用；图1.2展示了一个示例。
SPCNT单光子计数模块搭配SPDMA或SPDMHx系列探测模块使用，组合成完整的探测与计数解决方案。计数模块可以识别所连单光子探测器的信号脉冲，并在内置显示屏上显示计数或频率的数值结果，或将结果发送到所连的PC端显示和分析。连接PC时，可以通过光功率监测(OPM)软件控制设备，详情请看软件标签。
最后，SPCM20A/M单光子计数模块内置31位光子计数器，并附带用于控制探测器和读取输出的软件，适用于350到900 nm。图1.1比较了计数器的光子探测效率(PDE)。
每个单光子模块都使用雪崩硅光电二极管。关于工作原理的详细信息，请参阅教程标签。这些单光子探测系统的二极管中集成的主动淬火电路可实现高速计数，每35到45 ns计数一个光子，具体取决于型号。二极管具有主动温度稳定功能，可实现60 – 1500 Hz的低最大暗计数率，具体取决于型号和设置，同时可探测低至fW的功率水平。所有模块的完整规格请查看规格标签。
Thorlabs也提供硅光电倍增(SiPM)探测器系列产品，这些探测器由硅基雪崩光电二极管阵列构成，适合弱光和单光子探测应用。
用于SPCMxxA(/M)计数模块的软件
单光子计数模块包含带GUI的软件包，支持即开即用操作。以下工作模式可以通过软件设置：
- Manual Mode用于手动操作，通过按下启动/停止按钮(切换功能)手动启动和停止计数器。
- Free Running Timer Counter用于计数一定时间段长度内的入射光子数量。
- Externally Triggered Timer Counter用于触发计时器并在一定时间内进行光子计数。
- Externally Triggered Counter用于外部触发器启动或停止计数器。
- External Gating用于外部激活计数器和APD。
关于软件和工作模式的更多细节，请查看软件标签。
| Detector Key Specificationsa | ||||||
|---|---|---|---|---|---|---|
| 产品型号 | SPDMA | SPDMH2 | SPDMH2F | SPDMH3 | SPDMH3F | SPCM20A(/M) |
| Type | Single Photon Detection Module | Single Photon Detection Module | Single Photon Counting Module | |||
| Wavelength Range | 350 – 1100 nm | 400 – 1000 nm | 350 – 900 nm | |||
| Dark Count Rate | @ Min Gain: <75 Hz (Typical); <400 Hz (Max) @ Max Gain: <300 Hz (Typical); <1500 Hz (Max) |
100 Hz (Max) | 250 Hz (Max) | 25 Hz (Typical) 60 Hz (Max) |
||
| Active Detector Size | Ø500 µm | Ø100 µmb (Nominal) | Ø20 µm | |||
| Connector Style | Free Space | Free Space | FC/PC | Free Space | FC/PC | Free Space |
| Software | No | No | Yes | |||
| SPCNT Device Compatible | Yes | No | ||||
注：以上参数为典型值，具体以产品 datasheet 为准。
应用领域
- 激光功率与能量测量
- 光学通信与光网络
- 光谱分析与光学检测
- 科研实验与教学演示
- 工业自动化与质量检测
订货信息
本产品型号为 SPDMH2，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
