产品简介

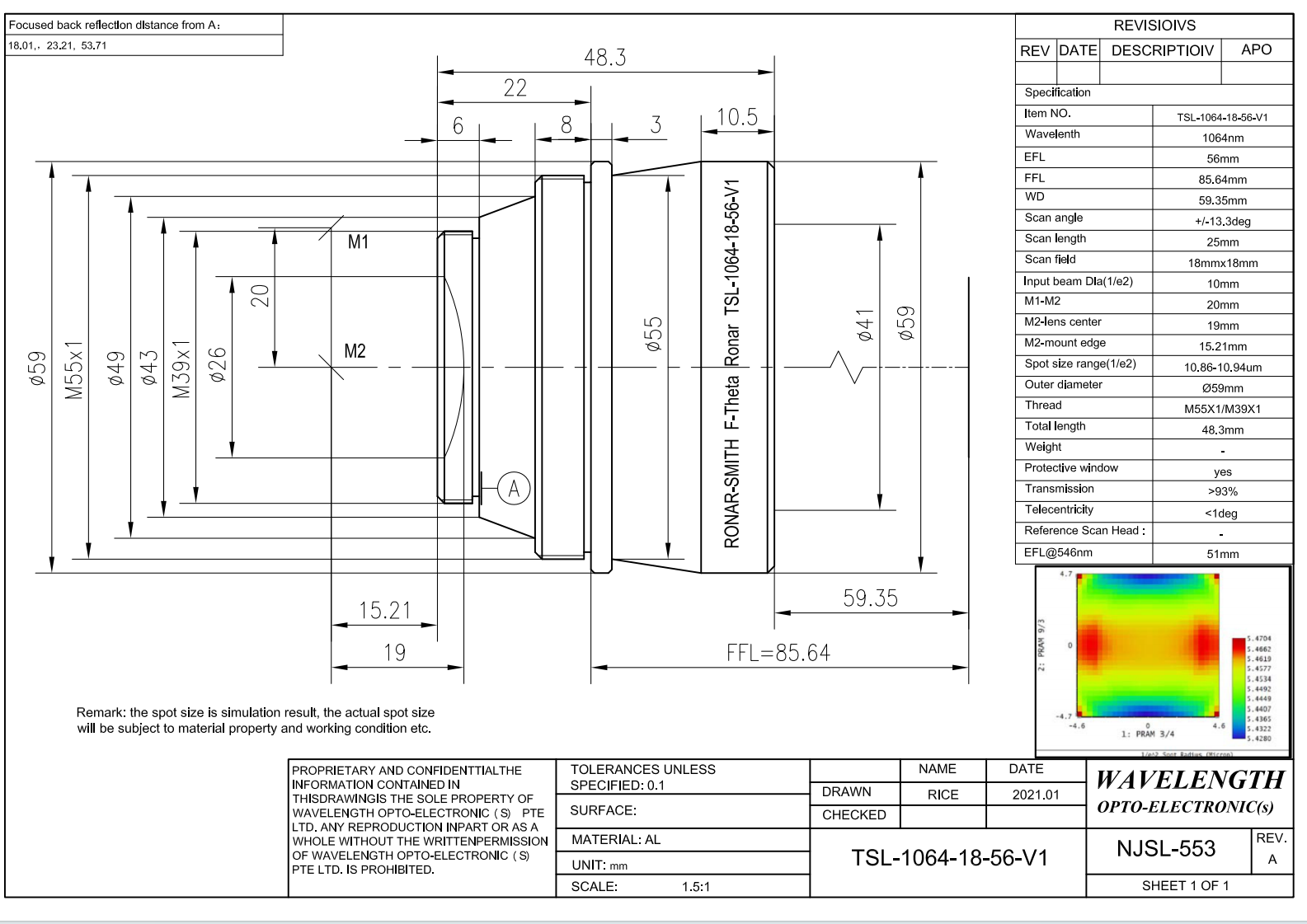

TSL-1064-18-56-V1是南京波长（BC品牌）推出的1064nm YAG远心F-Theta场镜，专为精细打标、打孔应用设计，扫描幅面18mm×18mm。
核心技术参数
| 型号 | TSL-1064-18-56-V1 |
| 品牌 | BC 南京波长 |
| 波长 | 1064nm |
| 有效焦距（EFL） | 56mm |
| 前焦距（FFL） | 85.64mm |
| 工作距离（WD） | 59.35mm |
| 扫描幅面 | 18mm × 18mm |
| 扫描角度 | ±13.3° |
| 入射光束直径（1/e²） | 10mm |
| 镜片间距 M1-M2 | 20mm |
| M2镜片中心位置 | 19mm |
| M2安装边缘 | 15.21mm |
| 最大外径 | Ø59mm |
| 总长度 | 48.3mm |
后反射点位置（距标记A点）
- 18.01mm
- 23.21mm
- 53.71mm
产品特点
- 远心设计，扫描角度内像质均匀
- 专为精细打标、打孔优化
- 结构紧凑，安装方便
注：光斑尺寸为理论模拟值，实际效果取决于材料属性和工作条件。
