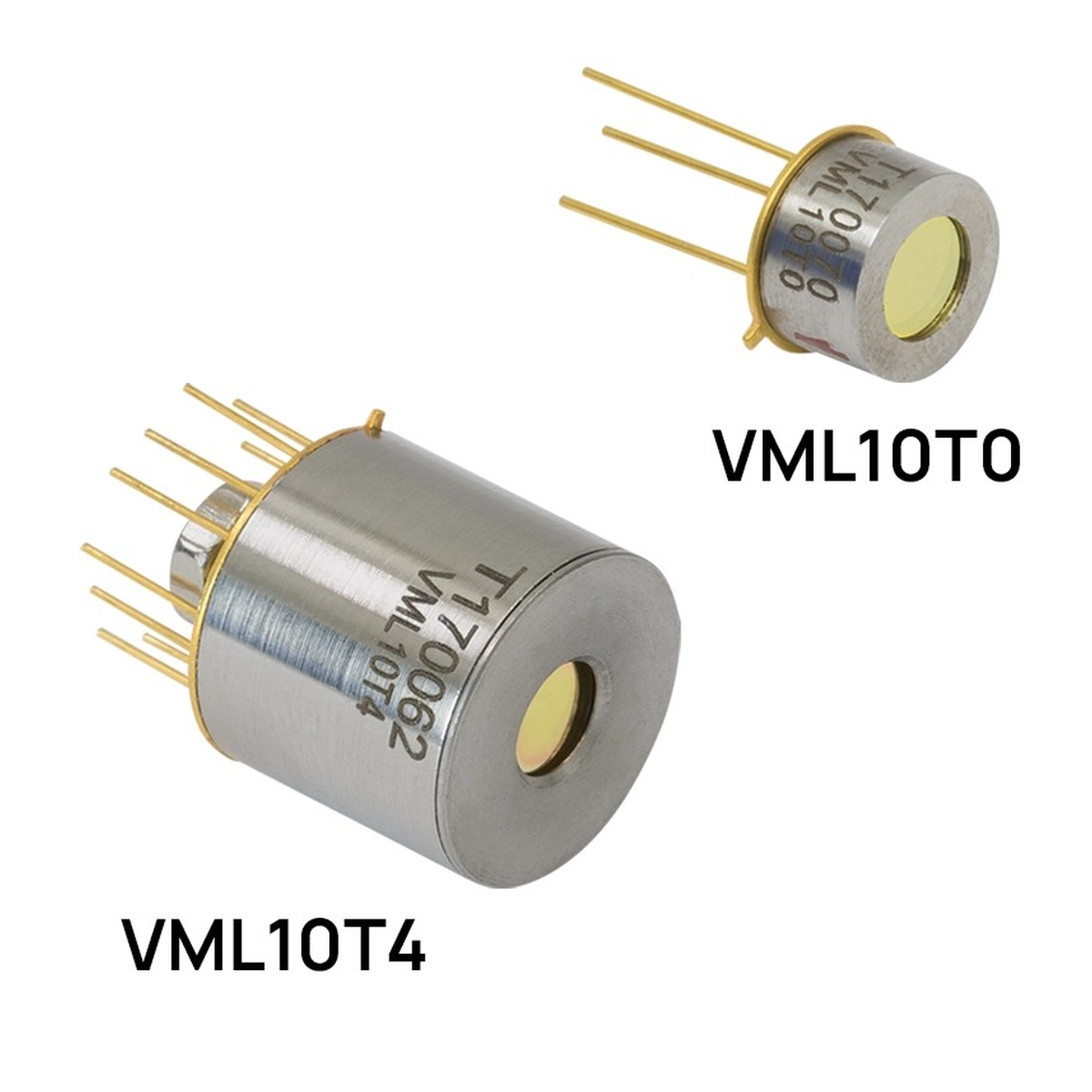

Thorlabs VML10T0 多结光伏探测器 HgCdTe 10.6µm 有效面积1mm²

Thorlabs VML10T0 多结光伏探测器 HgCdTe 10.6µm 有效面积1mm²

Thorlabs VML10T0 多结光伏探测器 HgCdTe 10.6µm 有效面积1mm²

¥39,127.00
SKU: VML10T0
Category: ,
Brands:

Thorlabs VML10T0

多结光伏探测器 HgCdTe 10.6µm 有效面积1mm²

Thorlabs VML10T0 是一款中红外光伏探测器，采用碲镉汞(HgCdTe/MCT)多结传感元件，集成超半球形GaAs微透镜实现光学浸没，有效探测面积达1 mm²。探测器配备楔形ZnSe窗口片（镀有2-13 µm增透膜），在光伏模式下工作，覆盖2.0-10.6 µm中红外波段，可覆盖CO₂激光器10.6 µm波长。多结结构在10.6 µm优化波长处提供可靠的探测性能。每个探测器附带印刷的测试报告，包含测量的响应度和探测能力曲线图。

产品参数
优化波长 10.6 µm
光谱范围 2.0 – 10.6 µm
探测率 ≥1.0×10⁸ (cm·Hz^(1/2))/W
TEC级数 无
工作温度 27 °C
时间常数 ≤1.5 ns
电流响应度 ≥0.01 A·mm/W
电阻 20 – 150 Ω
有效传感面积 1 mm² (1 mm × 1 mm)
接收角 35°
封装 TO-39，兼容STO5S或STO5P插孔
传感器类型 多结HgCdTe(MCT)
光伏探测器系列参数对比
型号 结构 优化波长 探测率 (cm·Hz1/2/W) TEC 工作温度 时间常数 电流响应度 电阻 光谱范围
VL5T0 单结 5.0 µm ≥9.0×10⁹ 无 27 °C ≤120 ns ≥1 A/W ≥1 Ω·cm² 2.7-5.0 µm
VML8T0 多结 8.0 µm ≥3.0×10⁸ 无 27 °C ≤4 ns ≥0.04 A·mm/W 50-300 Ω 2.5-8.0 µm
VML8T4 多结 8.0 µm ≥6.0×10⁹ 四级 -78 °C ≤4 ns ≥0.20 A·mm/W 500-1200 Ω 2.5-8.0 µm
VML10T0 多结 10.6 µm ≥1.0×10⁸ 无 27 °C ≤1.5 ns ≥0.01 A·mm/W 20-150 Ω 2.0-10.6 µm
VML10T4 多结 10.6 µm ≥2.0×10⁹ 四级 -78 °C ≤3 ns ≥0.15 A·mm/W 150-500 Ω 2.0-10.6 µm

产品特点

  • 中红外波段光伏探测，覆盖2.0 – 10.6 µm
  • 集成超半球形GaAs微透镜，光学浸没技术，有效探测面积1 mm²
  • 密封封装，配楔形ZnSe窗口片（2-13 µm增透膜）
  • 附带校准测试报告（响应度和探测率曲线）
  • 室温工作（27 °C），无需外部制冷

注：以上参数来源于Thorlabs官方资料，仅供参考。实际参数以出厂测试报告为准。

描述

Thorlabs VML10T0

多结光伏探测器 HgCdTe 10.6µm 有效面积1mm²

Thorlabs VML10T0 是一款中红外光伏探测器，采用碲镉汞(HgCdTe/MCT)多结传感元件，集成超半球形GaAs微透镜实现光学浸没，有效探测面积达1 mm²。探测器配备楔形ZnSe窗口片（镀有2-13 µm增透膜），在光伏模式下工作，覆盖2.0-10.6 µm中红外波段，可覆盖CO₂激光器10.6 µm波长。多结结构在10.6 µm优化波长处提供可靠的探测性能。每个探测器附带印刷的测试报告，包含测量的响应度和探测能力曲线图。

产品参数
优化波长 10.6 µm
光谱范围 2.0 – 10.6 µm
探测率 ≥1.0×10⁸ (cm·Hz^(1/2))/W
TEC级数 无
工作温度 27 °C
时间常数 ≤1.5 ns
电流响应度 ≥0.01 A·mm/W
电阻 20 – 150 Ω
有效传感面积 1 mm² (1 mm × 1 mm)
接收角 35°
封装 TO-39，兼容STO5S或STO5P插孔
传感器类型 多结HgCdTe(MCT)
光伏探测器系列参数对比
型号 结构 优化波长 探测率 (cm·Hz1/2/W) TEC 工作温度 时间常数 电流响应度 电阻 光谱范围
VL5T0 单结 5.0 µm ≥9.0×10⁹ 无 27 °C ≤120 ns ≥1 A/W ≥1 Ω·cm² 2.7-5.0 µm
VML8T0 多结 8.0 µm ≥3.0×10⁸ 无 27 °C ≤4 ns ≥0.04 A·mm/W 50-300 Ω 2.5-8.0 µm
VML8T4 多结 8.0 µm ≥6.0×10⁹ 四级 -78 °C ≤4 ns ≥0.20 A·mm/W 500-1200 Ω 2.5-8.0 µm
VML10T0 多结 10.6 µm ≥1.0×10⁸ 无 27 °C ≤1.5 ns ≥0.01 A·mm/W 20-150 Ω 2.0-10.6 µm
VML10T4 多结 10.6 µm ≥2.0×10⁹ 四级 -78 °C ≤3 ns ≥0.15 A·mm/W 150-500 Ω 2.0-10.6 µm

产品特点

  • 中红外波段光伏探测，覆盖2.0 – 10.6 µm
  • 集成超半球形GaAs微透镜，光学浸没技术，有效探测面积1 mm²
  • 密封封装，配楔形ZnSe窗口片（2-13 µm增透膜）
  • 附带校准测试报告（响应度和探测率曲线）
  • 室温工作（27 °C），无需外部制冷

注：以上参数来源于Thorlabs官方资料，仅供参考。实际参数以出厂测试报告为准。
