描述
|

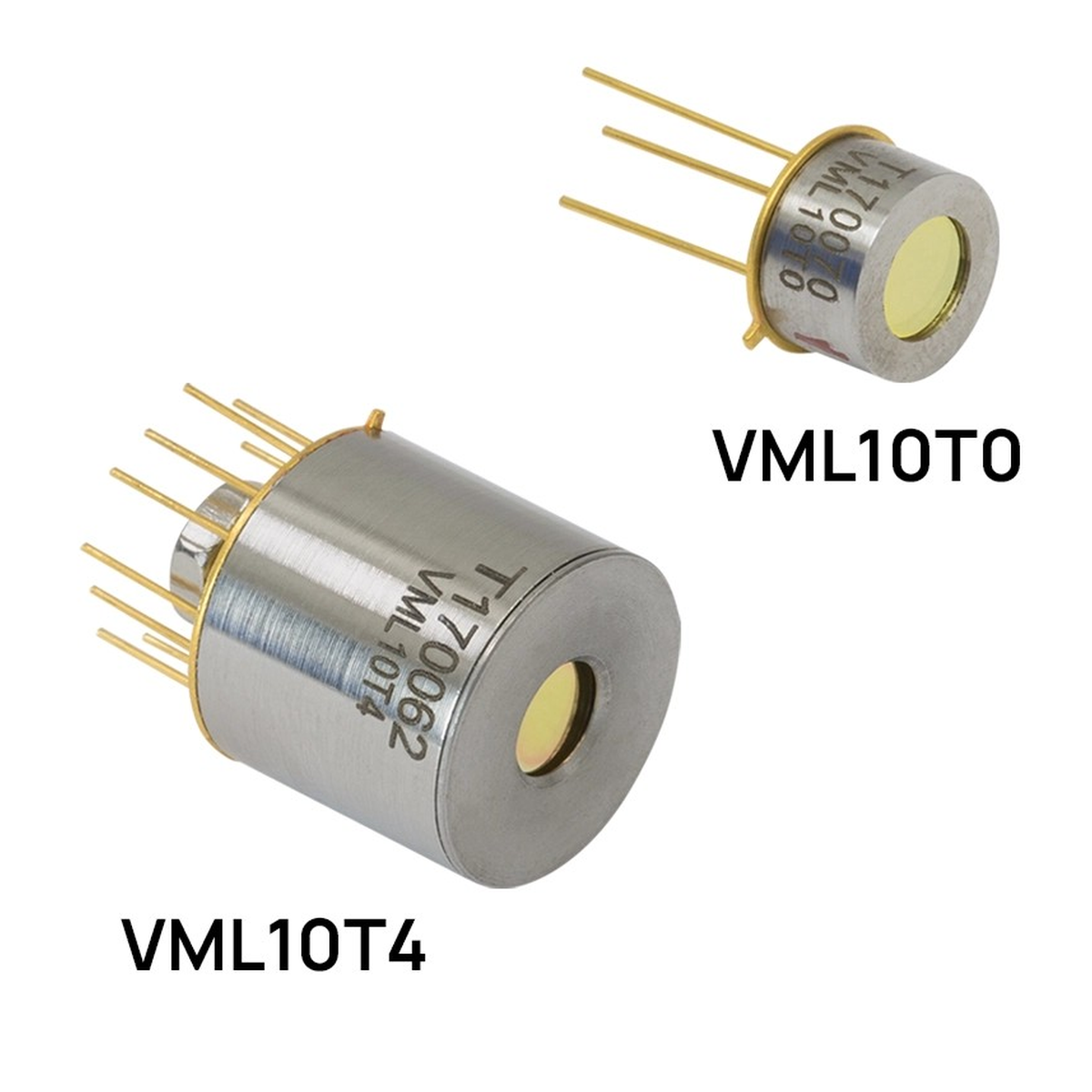

Thorlabs VML10T4
多结光伏探测器 HgCdTe 带TEC 10.6µm 有效面积1mm²
Thorlabs VML10T4 是一款中红外光伏探测器，采用碲镉汞(HgCdTe/MCT)多结传感元件，集成超半球形GaAs微透镜实现光学浸没，有效探测面积达1 mm²。探测器配备楔形ZnSe窗口片（镀有2-13 µm增透膜）和四级半导体制冷片(TEC)，可将探测器冷却至-78°C，显著提升探测率和电流响应度。在10.6 µm优化波长处（CO₂激光波长），探测率高达≥2.0×10⁹ (cm·Hz^(1/2))/W。推荐使用TED4015温度控制器进行精确温控。每个探测器附带印刷的测试报告，包含测量的响应度和探测能力曲线图。
| 产品参数 |
| 优化波长 |
10.6 µm |
| 光谱范围 |
2.0 – 10.6 µm |
| 探测率 |
≥2.0×10⁹ (cm·Hz^(1/2))/W |
| TEC级数 |
四级 |
| 工作温度 |
-78 °C |
| 时间常数 |
≤3 ns |
| 电流响应度 |
≥0.15 A·mm/W |
| 电阻 |
150 – 500 Ω |
| 有效传感面积 |
1 mm² (1 mm × 1 mm) |
| 接收角 |
35° |
| 封装 |
TO-8，带4级半导体制冷片(TEC) |
| 传感器类型 |
多结HgCdTe(MCT) |
| 光伏探测器系列参数对比 |
| 型号 |
结构 |
优化波长 |
探测率 (cm·Hz1/2/W) |
TEC |
工作温度 |
时间常数 |
电流响应度 |
电阻 |
光谱范围 |
| VL5T0 |
单结 |
5.0 µm |
≥9.0×10⁹ |
无 |
27 °C |
≤120 ns |
≥1 A/W |
≥1 Ω·cm² |
2.7-5.0 µm |
| VML8T0 |
多结 |
8.0 µm |
≥3.0×10⁸ |
无 |
27 °C |
≤4 ns |
≥0.04 A·mm/W |
50-300 Ω |
2.5-8.0 µm |
| VML8T4 |
多结 |
8.0 µm |
≥6.0×10⁹ |
四级 |
-78 °C |
≤4 ns |
≥0.20 A·mm/W |
500-1200 Ω |
2.5-8.0 µm |
| VML10T0 |
多结 |
10.6 µm |
≥1.0×10⁸ |
无 |
27 °C |
≤1.5 ns |
≥0.01 A·mm/W |
20-150 Ω |
2.0-10.6 µm |
| VML10T4 |
多结 |
10.6 µm |
≥2.0×10⁹ |
四级 |
-78 °C |
≤3 ns |
≥0.15 A·mm/W |
150-500 Ω |
2.0-10.6 µm |
产品特点
- 中红外波段光伏探测，覆盖2.0 – 10.6 µm
- 集成超半球形GaAs微透镜，光学浸没技术，有效探测面积1 mm²
- 密封封装，配楔形ZnSe窗口片（2-13 µm增透膜）
- 附带校准测试报告（响应度和探测率曲线）
- 内置四级TEC制冷，工作温度-78 °C，探测率提升一个数量级
- 推荐使用TED4015温度控制器进行精确温控
注：以上参数来源于Thorlabs官方资料，仅供参考。实际参数以出厂测试报告为准。
|
