你可能经常听到”脉冲展宽器”这个词，但它到底是什么？在激光系统里扮演什么角色？和普通的同类技术有什么不一样？这篇文章从原理到应用，
本文目录
- 一、什么是脉冲展宽器？核心概念搞清楚
- 二、工作原理：脉冲展宽器是怎么实现的
- 三、关键参数：看懂脉冲展宽器的性能指标
- 四、主要类型：脉冲展宽器有哪些种类
- 五、应用场景：脉冲展宽器都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是脉冲展宽器？
< 脉冲展宽器是将超短脉冲在时间上拉长的光学器件，最主要的应用是在啁啾脉冲放大（CPA）系统中作为第一步——将飞秒脉冲展宽到纳秒甚至更长，以大幅降低峰值功率，使后续放大可以安全进行，避免非线性畸变和光学损伤。其工作原理本质上是利用色散，让不同波长的光走过不同光程，从而在时间上分散开来。
跟普通的光学元件或者普通光源比起来，脉冲展宽器最大的不同在于它的”目的性”很强——它不是被动地让光通过，而是主动地参与光的产生、放大或者调制过程。这种主动性，正是激光器能实现普通光做不到的事情的根本原因。
二、工作原理：脉冲展宽器是怎么实现的？
理解脉冲展宽器的工作原理，其实可以拆解成几个关键步骤或关键机制。我们一步步来看：

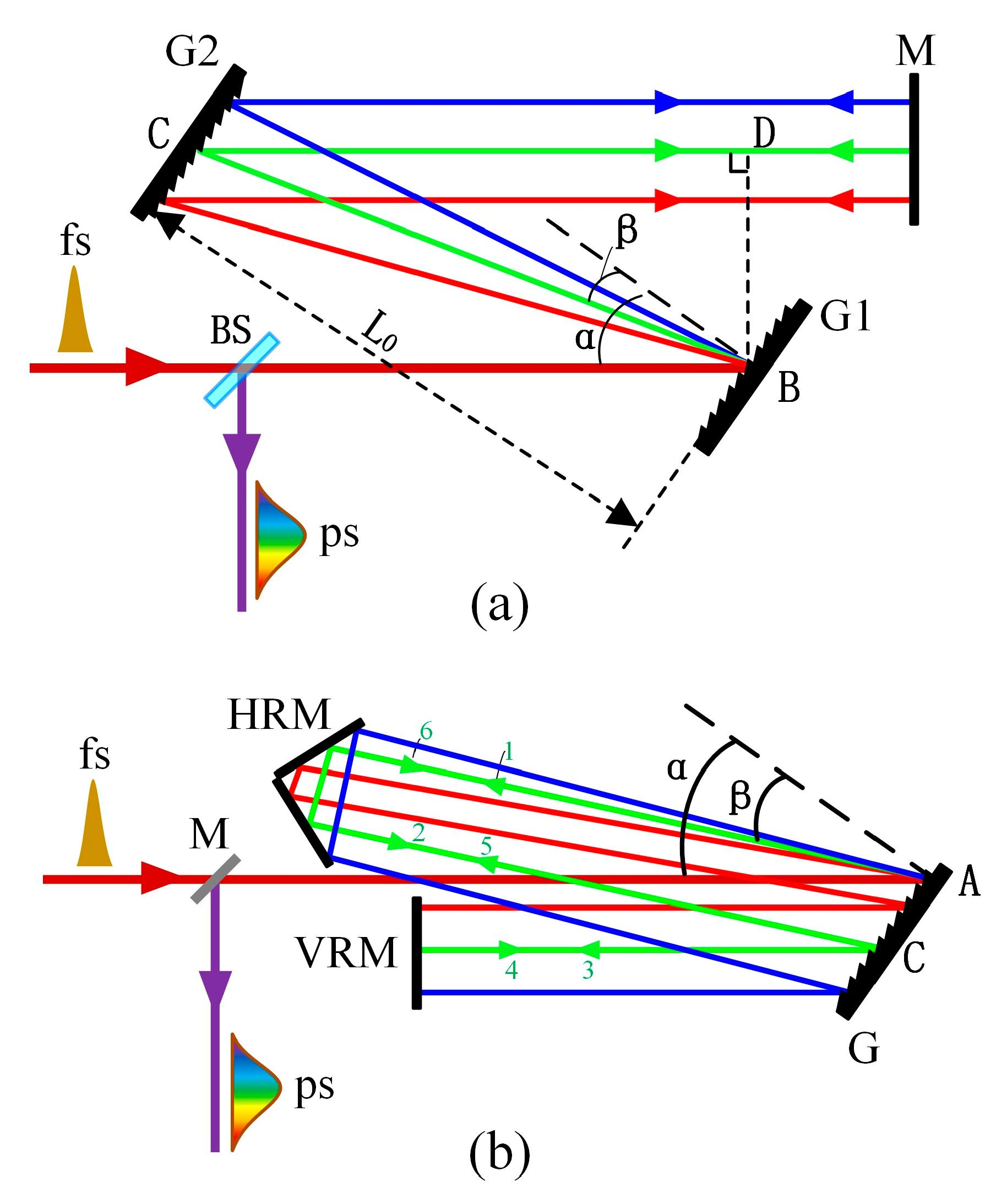

色散型展宽器的核心是引入强烈的频率相关群延迟。正常色散（正GDD）下，低频（长波）成分走得更快，出现在脉冲前沿，形成”上啁啾”（瞬时频率随时间升高）。以光栅展宽器为例，入射脉冲照到衍射光栅上，不同波长以不同角度衍射，经望远镜系统再次会聚，光程长的波长延迟更大。CPA展宽器通常需要正色散（与压缩器反常色散配对），因此需在光栅之间插入望远镜反转色散符号。
三、关键参数：看懂脉冲展宽器的性能指标
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 群延迟色散（GDD） | 总色散量，决定脉冲展宽程度。 | 展宽器提供的核心色散量，决定脉冲被展宽的程度，需与放大链和压缩器的色散总量匹配。 |
| 展宽比 | 输出与输入脉宽的比值，CPA通常1000~100000倍。 | 展宽后脉宽与入射脉宽的比值，决定放大过程中峰值功率降低的程度，是避免非线性的关键。 |
| 可承受带宽 | 有效工作的光谱范围，决定能处理的最短脉宽。 | 展宽器能有效色散的光谱范围，需覆盖脉冲整个光谱，否则会导致脉宽无法有效展宽。 |
| 高阶色散 | 二阶以上色散项，影响压缩后脉冲质量。 | 三阶及以上色散，会引入压缩后难以完全补偿的脉冲畸变，影响最终脉冲质量。 |
| 插入损耗 | 脉冲通过的能量损失。 | 光通过展宽器的能量损失，直接影响整个放大系统的整体效率。 |
这些参数不是孤立的，它们之间是相互关联、相互制约的。比如脉冲展宽器的增益（或者效率）和带宽之间往往有一个权衡——增益高了带宽可能就窄了，反之亦然。所以评价一款产品的好坏，不能只看某一个参数，要综合来看。
如果你对这些参数不太熟悉也没关系，高飞激光的产品页面有详细的参数说明，也可以直接咨询我们的技术工程师，帮你选型。
四、主要类型：脉冲展宽器有哪些种类？
脉冲展宽器的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按类型分类
光纤型展宽器
利用光纤本身色散，结构最简单。但受非线性效应限制，仅适用于低能量脉冲。
棱镜对展宽器
损耗低、色散可调，但色散量有限。
衍射光栅展宽器
色散量最大，是高功率CPA系统主流。常见Martinez型和Offner型。
啁啾布拉格光栅展宽器
体积小、集成度高，高阶色散可精确设计，但加工难度大。
不同类型的脉冲展宽器各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。比如对功率要求高的工业应用，可能选光纤激光器更合适；对超短脉冲有需求的科研应用，可能钛宝石更合适。
五、应用场景：脉冲展宽器都用在什么地方？
脉冲展宽器的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开脉冲展宽器。简单分几个领域来看：
- 脉冲展宽器最主要的应用是CPA激光系统，几乎所有超快放大器都离不开它。高能量飞秒放大器中，通常采用光栅型展宽器配合光栅压缩器，以实现大能量、高峰值功率。光纤CPA系统中可能使用光纤展宽器或啁啾布拉格光栅以保持全光纤结构。还可用于色散光谱分析。
典型应用场景详解
场景1：脉冲展宽器最主要的应用是CPA激光系统，几乎所有超快放大器都离不开它。高能量飞秒放大器中，通常采用光栅型展宽器配合光栅压缩器，以实现大能量、高峰值功率。光纤CPA系统中可能使用光纤展宽器或啁啾布拉格光栅以保持全光纤结构。还可用于色散光谱分析。
脉冲展宽器在脉冲展宽器最主要的应用是CPA激光系统，几乎所有超快放大器都离不开它。高能量飞秒放大器中，通常采用光栅型展宽器配合光栅压缩器，以实现大能量、高峰值功率。光纤CPA系统中可能使用光纤展宽器或啁啾布拉格光栅以保持全光纤结构。还可用于色散光谱分析。领域发挥着至关重要的作用。它的性能直接影响最终产品的质量和生产效率。越来越多的企业开始意识到，选用高质量的脉冲展宽器是提升竞争力的关键一步。
👉 想了解更多脉冲展宽器的实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
关于脉冲展宽器，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：**误区一
展宽器和压缩器原理一样，反过来用就行。** 从色散角度有对称性，但实际设计差异大。压缩器需承受高功率（大口径光栅），展宽器工作在低功率端。
误区2：**误区二
用光纤展宽最方便，所有系统都该用。** 光纤展宽简单，但非线性效应是致命限制，高能量脉冲下SPM会严重扭曲脉冲。
误区3：**误区三
展宽比越大越好。** 过大的展宽比意味着极大色散量，引入更多高阶色散，使展宽器与压缩器匹配更困难。
误区4：来源
RP Photonics Encyclopedia
当然，关于脉冲展宽器的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
