半导体激光器是什么？小体积大能量的激光芯片
半导体激光器（Laser Diode, LD）是以半导体材料为增益介质的激光器，也是所有激光器中体积最小、效率最高、成本最低的一类。从手机Face ID到光纤通信，从激光笔到工业泵浦源，它是支撑现代信息社会的基石性光电子器件。本文从原理到应用，系统带你搞懂半导体激光器。
本文目录
- 一、什么是半导体激光器？核心概念搞清楚
- 二、工作原理：半导体激光器是怎么实现的
- 三、关键参数：看懂半导体激光器的性能指标
- 四、主要类型：半导体激光器有哪些种类
- 五、应用场景：半导体激光器都用在什么地方
- 六、常见误区：这些坑别踩
- 七、参考来源
一、核心概念：什么是半导体激光器？
半导体激光器（Semiconductor Laser），也叫激光二极管（Laser Diode, LD），是以半导体材料为增益介质的激光器。工作原理是：在半导体PN结中注入电流，使导带电子与价带空穴复合，通过受激辐射释放光子，实现光放大。
半导体激光器是所有激光器中体积最小、效率最高、成本最低的一类，也是应用最广泛的一类——从毫瓦级的激光笔到千瓦级的工业泵浦叠阵，从消费电子到国防通信，几乎所有激光领域都离不开它。
二、工作原理：半导体激光器是怎么实现的？
理解半导体激光器的工作原理，可以拆解成几个关键机制：
1. 能带结构与受激辐射

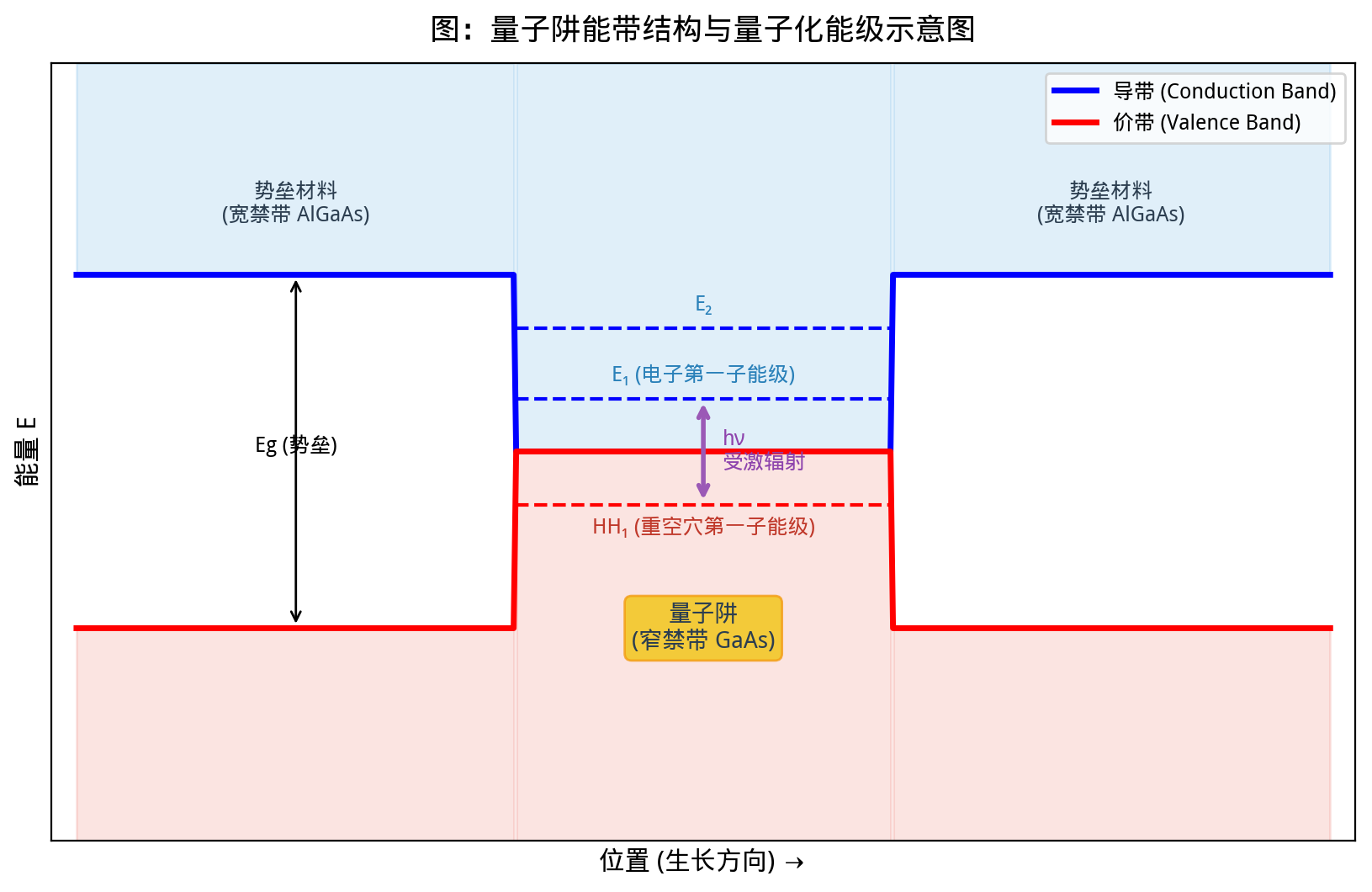

半导体中电子的能量状态形成价带（低能，被电子填满）和导带（高能，电子很少），中间隔着带隙。正向注入电流时，大量电子注入导带，价带留下大量空穴。电子从导带跃迁到价带与空穴复合时，释放能量等于带隙的光子——这就是半导体中的受激辐射。
2. 粒子数反转
半导体中的粒子数反转指在一定能量范围内，导带中电子占据概率大于价带中电子占据概率。只有满足这个条件光才能被放大。实现反转需要注入足够大的电流，即存在阈值电流。
3. 直接带隙与间接带隙
只有直接带隙半导体（GaAs、InP、GaN）才能高效发光——电子空穴复合不需要声子参与，辐射复合效率高。间接带隙材料（如硅）复合需要声子参与，效率极低，很难做成激光器。
4. 谐振腔
半导体激光器的谐振腔通常由晶体解理面天然形成——沿特定晶面劈开的光滑端面就是反射镜（菲涅耳反射率约30%），叫做法布里-珀罗（FP）腔。还有DFB（分布反馈）、DBR（分布布拉格反射）、VCSEL（垂直腔面发射）等结构（详见第四节分类）。
5. 快轴与慢轴——半导体激光器的独有特征

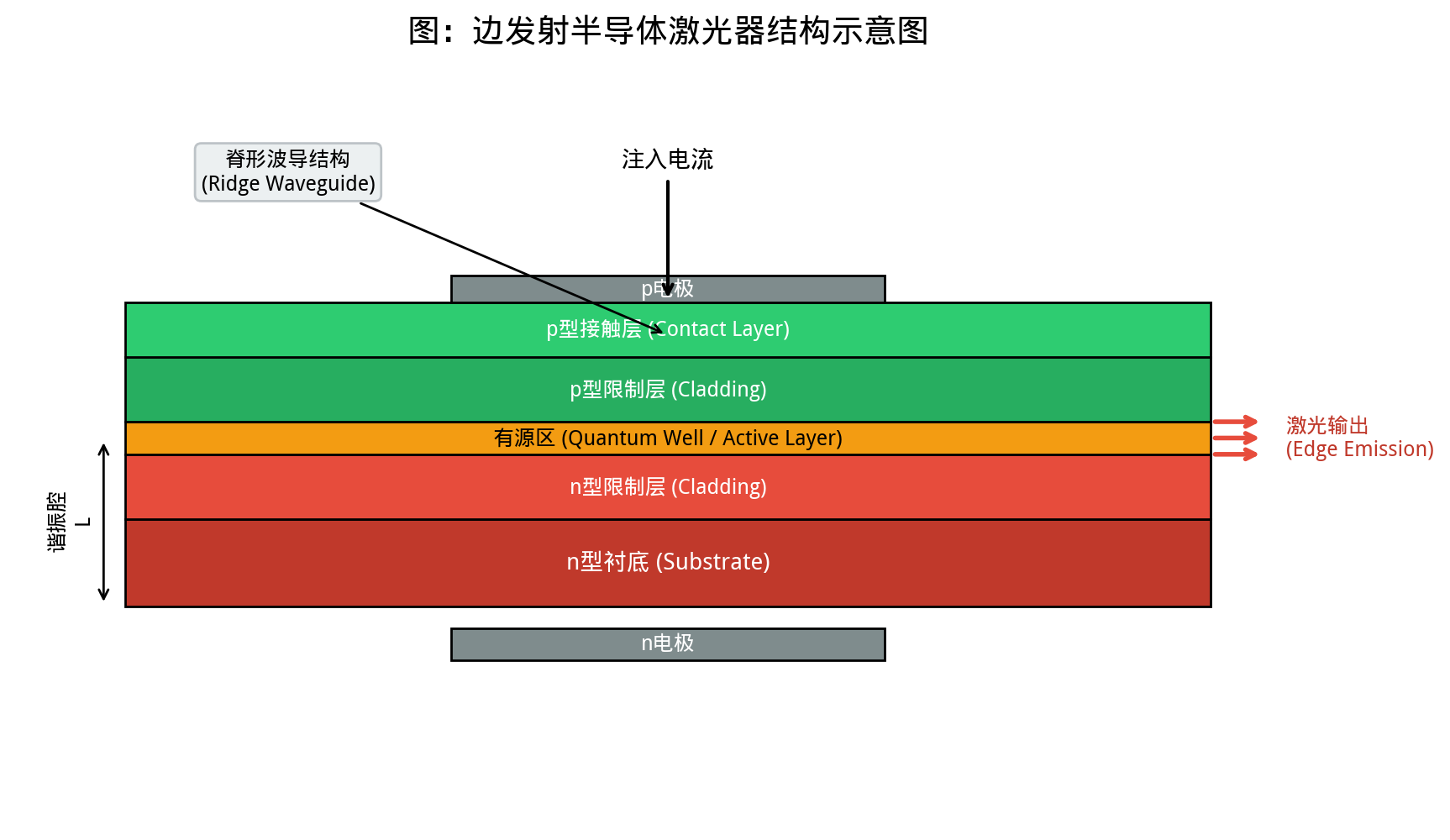

边发射半导体激光器的输出光斑有一个非常重要的特点：快轴（垂直于PN结方向）和慢轴（平行于PN结方向）的光束特性差异极大。
- 快轴：发光区极薄（约0.1μm量级），衍射效应极强，发散角很大（约30°~40° FWHM），通常接近衍射极限，为基模。
- 慢轴：发光区较宽（几μm到几百μm），发散角小（约10°以内），高功率器件通常为多模，光束质量差。
两轴不对称导致原始输出为椭圆光斑，且存在像散——两轴的束腰位置不在同一平面。绝大多数应用场景都需要使用柱面镜等光学元件进行光束整形，将椭圆光斑圆化、准直。这是半导体激光器与其他类型激光器最大的区别之一。
三、关键参数：看懂半导体激光器的性能指标
看懂半导体激光器的参数表，是选型的第一步。下面这张表帮你把核心参数都梳理清楚了：
| 参数名称 | 含义 | 典型值 | 说明 |
|---|---|---|---|
| 阈值电流 (Ith) | 开始产生激光的最小注入电流 | 单模几mA ~ 宽面几百mA | 阈值越低，功耗越小、发热越少、驱动电路成本越低；是衡量器件质量的核心指标之一 |
| 输出功率 | 连续工作时的输出光功率 | 单管mW~几W；巴条~百W；叠阵kW级 | 决定适用场景——低功率用于通信传感，高功率用于泵浦和直接加工 |
| 中心波长 | 发射光谱的中心波长，由带隙和工作温度决定 | 650nm~10μm（因材料而异） | 波长决定应用领域——1550nm用于通信，9xx nm用于泵浦，蓝光/绿光用于显示 |
| 光谱线宽 | 发射光谱的宽度 | FP腔：几nm；DFB：MHz量级；VCSEL：~0.1nm | 线宽决定相干性和单色性——通信需要窄线宽，泵浦源则对线宽不敏感 |
| 斜率效率 | 阈值以上输出光功率随电流变化的斜率，单位 W/A | 0.3~1.0 W/A（单管） | 斜率效率越高，电光转换效率越高，相同电流下输出功率更大 |
| 电光转换效率 (WPE) | 输出光功率 / 输入电功率 | 高质量器件可达 50%~70% | 决定系统整体效率和散热需求；高功率泵浦应用中WPE是核心指标 |
| 调制带宽 | 可进行强度调制的最高频率 | 普通LD：几GHz；高速DFB：几十GHz | 决定通信速率——带宽越高，数据传输速度越快；是光通信器件的关键参数 |
| 光束质量 (M²) | 光束与理想高斯光束的接近程度 | 单模：~1.1；宽面多模：>10 | 决定光束的可聚焦程度和传输特性；高光束质量适合光纤耦合和精密加工 |
这些参数不是孤立的，它们之间是相互关联、相互制约的。比如功率做高了，光束质量往往会下降；线宽做窄了，调制带宽可能受限。评价一款半导体激光器的好坏，要根据具体应用场景综合来看。
四、主要类型：半导体激光器有哪些种类？
半导体激光器的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。
按光输出方式分类
边发射 (EEL)
光从芯片侧面解理面输出，包括FP激光二极管、DFB/DBR激光器、宽面激光器、巴条（Bar）、叠阵（Stack）
面发射
光从芯片表面垂直输出，包括VCSEL（垂直腔面发射，电注入）、VECSEL（垂直外腔面发射，光泵浦）
按谐振腔结构分类
这是理解半导体激光器最关键的分类维度：
FP 激光器
法布里-珀罗腔，两个解理面作反射镜。结构最简单、成本最低，但线宽很宽（几nm）、相干性差，模式多且不稳定，受温度影响大。主要用于短距离通信、泵浦源、激光打印等对波长精度要求不高的场景。
DFB 激光器
分布反馈（Distributed Feedback），有源区内刻有周期光栅，通过布拉格反射选模。单纵模、线宽窄（MHz量级），波长稳定性好。是长距离光纤通信、高速光模块的核心光源。
DBR 激光器
分布布拉格反射（Distributed Bragg Reflector），光栅在有源区两端作为反射镜，有源区本身不刻光栅。与DFB类似也是单纵模窄线宽，但结构略有不同，调谐特性更优。
VCSEL
垂直腔面发射（Vertical-Cavity Surface-Emitting Laser），上下两个分布式布拉格反射镜（DBR）构成垂直谐振腔，光从顶面出射。光束质量好（圆形光斑）、阈值低、可二维阵列集成、成本低。广泛用于数据中心光互连、手机Face ID 3D传感、激光鼠标等。
VECSEL
垂直外腔面发射（Vertical-External-Cavity Surface-Emitting Laser），是VCSEL的”光泵浦+外腔”版本。增益介质是半导体量子阱薄片，一面是DBR反射镜，另一面用外部反射镜构成外腔。兼具半导体波长灵活和固体激光光束质量好的优点，功率可达数瓦到几十瓦，用于激光显示、光谱学等。
按材料体系分类
不同的半导体材料体系决定了激光器的工作波长范围：
| 材料体系 | 波长范围 | 代表用途 |
|---|---|---|
| GaAs 基（砷化镓） | 650 ~ 1100 nm | 650nm红光激光笔/光驱；780nm CD读写头；808/915/976nm 泵浦源（光纤/固体激光器）；1064nm 直接发射 |
| InP 基（磷化铟） | 1300 ~ 1650 nm | 1310/1550nm 光通信DFB/EML激光器；光模块核心光源；掺铒光纤放大器泵浦 |
| GaN 基（氮化镓） | 375 ~ 550 nm | 405nm 蓝光光驱/3D打印；450nm 蓝光激光显示/投影；520nm绿光；紫外LED/LD |
| 铅盐类（PbS/PbSe/PbTe） | 3 ~ 30 μm（中红外） | 中红外气体传感、环境监测、光谱分析；通常需低温制冷 |
| QCL 量子级联 | 3 ~ 300 μm（中红外到太赫兹） | 基于子带间跃迁，不依赖带隙；用于环境气体检测、红外对抗、太赫兹成像 |
不同类型的半导体激光器各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。
五、应用场景：半导体激光器都用在什么地方？
半导体激光器是应用最广泛的激光器，几乎渗透到了激光技术的每一个角落。下面选取几个最核心的应用场景详细介绍：
1. 光通信与数据中心
光通信是半导体激光器最大、最重要的应用领域之一。DFB激光器和EML（电吸收调制激光器）是光纤通信系统的核心光源，工作在1310nm和1550nm通信窗口，单波速率从10G到100G甚至更高。数据中心内部则大量使用VCSEL阵列进行短距离光互连（850nm多模），功耗低、成本低、密度高。
可以说，没有半导体激光器，就没有现代互联网——全球的数据传输几乎全部依赖光纤通信，而每一根光纤的两端，都有一颗半导体激光器芯片。
2. 泵浦源
高功率半导体激光器是固体激光器和光纤激光器的”燃料”——它们用LD发出的光来泵浦增益介质。915nm和976nm的GaAs基LD是掺镱光纤激光器的标准泵浦源，单管输出几瓦，组成巴条和叠阵后可达千瓦甚至万瓦级泵浦功率。
泵浦用半导体激光器的电光转换效率直接决定了整个激光器系统的效率，因此各大厂商都在持续提升WPE指标，目前量产器件已达60%以上。
3. 激光雷达与测距
半导体激光器是激光雷达（LiDAR）和激光测距仪的核心光源。905nm和1550nm是车载激光雷达的两个主流波段：905nm使用硅探测器成本低但人眼安全功率受限；1550nm人眼安全阈值更高，可以用更大功率实现更远探测距离。
激光测距仪则常用905nm或1064nm脉冲LD，配合飞行时间（ToF）原理实现距离测量，从手持测距仪到无人机定高都有广泛应用。
4. 工业加工（直接半导体激光）
传统观念里半导体激光器光束质量差，不适合直接加工。但近年来随着技术进步，通过光束整形和合束技术，直接半导体激光器（Direct Diode Laser, DDL）已经可以实现千瓦级输出和较好的光束质量，用于金属焊接、熔覆、表面热处理等工业应用。
与光纤激光器和CO₂激光器相比，直接半导体激光器的优势是电光效率极高（可达50%以上）、结构紧凑、维护成本低，在对光束质量要求不是极高的场景中很有竞争力。
5. 消费电子
消费电子是半导体激光器最”接地气”的应用。VCSEL是手机3D传感（Face ID）的核心——通过发射数万条红外激光束到人脸上，再用红外摄像头接收反射光，计算出三维深度信息。蓝光/红光LD则用于蓝光播放器、激光投影、激光电视等显示领域。
此外，激光笔、条码扫描器、激光鼠标、美容仪等产品中，也都有半导体激光器的身影。这个领域的特点是产量巨大、成本敏感、对可靠性要求极高。
6. 医疗与生物
半导体激光器在医疗领域应用广泛。808nm/980nm LD用于激光理疗和软组织手术；1470nm用于前列腺手术和静脉曲张治疗；635nm红光用于光动力疗法（PDT）治疗肿瘤。
在生物检测领域，半导体激光器是流式细胞仪、共聚焦显微镜、PCR仪等设备的重要光源。小型化、低功耗、长寿命的特点使其特别适合医疗设备的集成。
六、常见误区
关于半导体激光器，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：半导体激光器就是激光笔，功率很小
功率范围极广，从几毫瓦的激光笔，到单管几瓦、巴条几十瓦、叠阵数百瓦甚至千瓦级的工业泵浦源，跨度极大。
误区2：FP半导体激光器相干性很好
恰恰相反。普通FP腔半导体激光器是多纵模运转，线宽很宽（通常几nm），相干性很差，相干长度只有毫米量级甚至更短。需要相干性好的应用（如干涉测量、相干通信）必须使用DFB或DBR等单纵模激光器。
误区3：半导体激光器输出的是圆形光斑
不对。边发射半导体激光器的原始输出是椭圆光斑，快轴发散角大、慢轴发散角小，两轴不对称且有像散。绝大多数应用中都需要用柱面镜等光学元件进行光束整形和准直。VCSEL的输出光斑则是圆形的。
误区4：温度和电流只影响功率，不影响波长
大错特错。半导体激光器的输出波长强烈依赖于温度和注入电流：温度每升高1°C，波长通常红移0.2~0.3nm；电流增大也会导致波长红移和功率增大。此外，高温还会加速器件老化、缩短寿命。精密应用中必须做好温度控制。
误区5：半导体激光器也可以用Q开关产生高能量脉冲
不行。半导体上能级寿命很短（纳秒量级），储能能力很差，不适合Q开关。产生短脉冲通常用增益开关或锁模技术。
误区6：半导体激光器光束质量都很好
要看类型。低功率单模FP/DFB和VCSEL光束质量好，但高功率宽面激光器、巴条、叠阵的光束质量很差——慢轴方向高度多模，M²值可达几十甚至上百。
七、参考来源
- RP Photonics Encyclopedia – Laser Diodes
- RP Photonics Encyclopedia – DFB Lasers
- RP Photonics Encyclopedia – VCSELs
- RP Photonics Encyclopedia – Quantum Cascade Lasers
- Sadao S. Nakamura, “Semiconductor Lasers”, 2nd Edition, Springer
- L. A. Coldren et al., “Diode Lasers and Photonic Integrated Circuits”, Wiley
