三次谐波产生是什么？1064怎么变355紫外

一、核心概念：什么是三次谐波产生？

三次谐波产生（Third-Harmonic Generation，简称THG），也叫三倍频，是指将输入激光的频率变为三倍的非线性频率转换过程，对应的波长则缩短为原来的三分之一。例如，1064nm的红外激光经过三倍频后可以得到355nm的紫外激光，这是工业和科研中非常常用的紫外波长。

与二次谐波产生（倍频）不同，三次谐波在理论上可以通过三阶非线性（χ⁽³⁾）效应直接产生，但由于三阶非线性系数通常很小，且相位匹配困难，实际中几乎不采用直接三倍频的方式。工业和科研中使用的三倍频，几乎都是通过”级联过程”实现的：先用一块晶体进行倍频（产生二次谐波），然后用第二块晶体将剩余的基频光和已产生的倍频光进行和频，得到三倍频光。这样两步都利用了二阶非线性（χ⁽²⁾）效应，效率比直接三倍频高得多。 三倍频最典型的应用就是产生355nm的紫外激光，由1064nm的Nd:YAG或Nd:YVO₄激光器通过两级非线性转换获得。紫外激光由于波长短、光子能量高，在精密加工、光刻、打标等领域有独特的优势。

二、工作原理：三次谐波产生是怎么实现的？

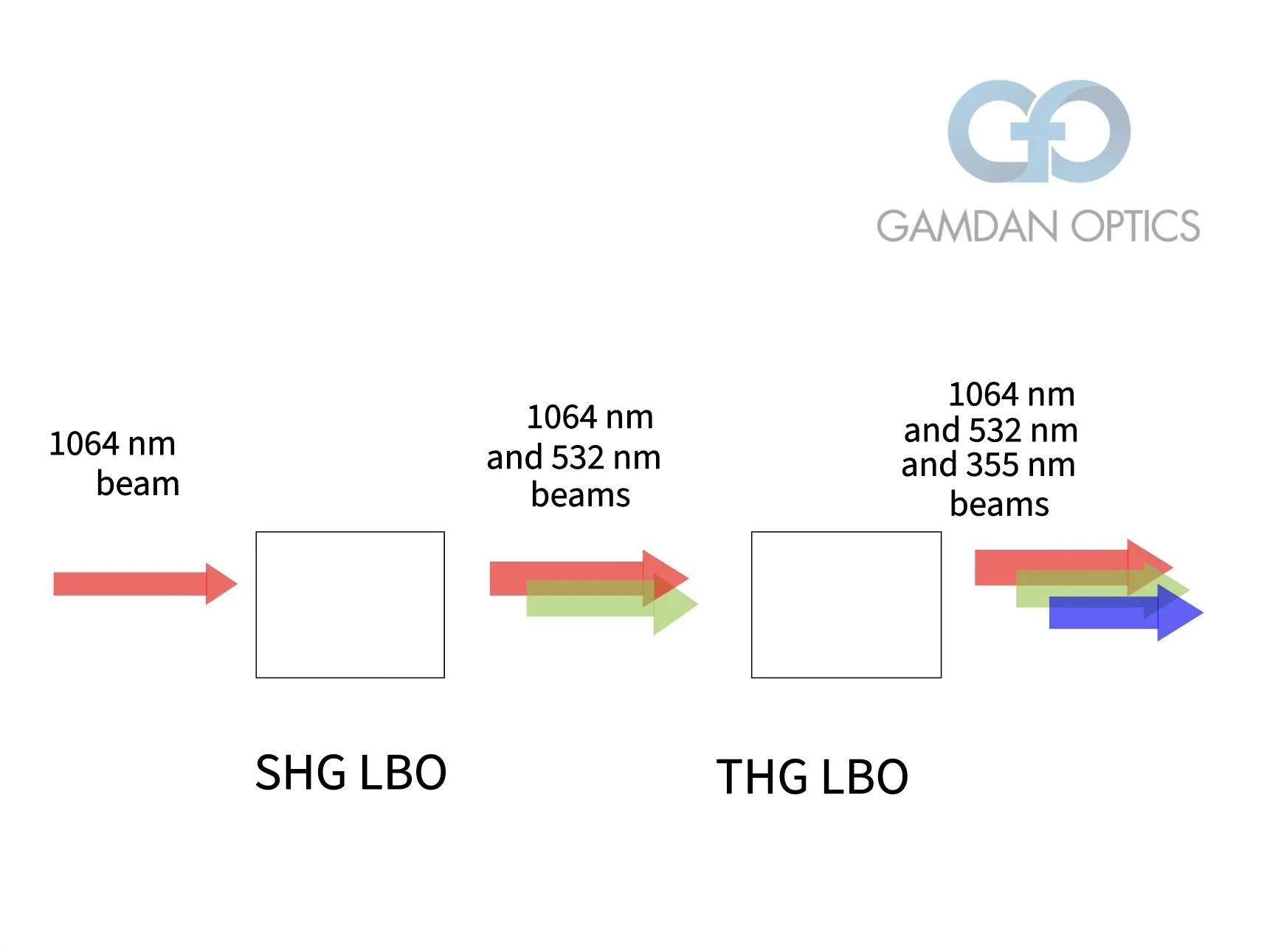

三倍频的级联实现方式分为两步：

第一步，基频光ω通过第一块倍频晶体，利用二次谐波产生效应，将部分基频光转换为2ω的二次谐波光。这一步的原理与普通倍频完全相同，基于χ⁽²⁾非线性效应。经过第一块晶体后，输出光束中同时包含剩余的基频光ω和新产生的倍频光2ω。

第二步，将上述混合光束导入第二块和频晶体，利用和频产生（SFG）效应，让一个ω光子和一个2ω光子”合并”成一个3ω的三倍频光子。这也是一个χ⁽²⁾过程，满足能量守恒：ℏω + ℏ(2ω) = ℏ(3ω)。

两步级联的总效果就是三倍频，但每一步都利用了效率较高的二阶非线性，整体效率远高于直接利用三阶非线性产生三倍频的方式。

相位匹配是三倍频高效运行的关键，而且涉及两块晶体的分别匹配：第一块需要满足倍频的相位匹配条件（2k₁ = k₂），第二块需要满足和频的相位匹配条件（k₁ + k₂ = k₃）。实际系统中，两块晶体往往选用不同的材料或不同的切割方式，以分别满足各自的匹配要求。

以1064nm三倍频到355nm为例，常用的配置是：第一块用LBO或KTP产生532nm绿光，第二块用LBO或BBO产生355nm紫外光。具体选择需要综合考虑效率、损伤阈值、走离效应、温度特性等因素。

对于脉冲激光，三倍频效率可以达到30%-50%甚至更高，具体取决于基频光的峰值功率、晶体质量和光学设计。对于连续光，三倍频的效率通常较低，因为每一级转换都有损耗。

三、关键参数：看懂三次谐波产生的性能指标

以下是核心参数说明：

参数名称	含义	为什么重要
总转换效率	三倍频输出功率与原始基频输入功率的比值。纳秒脉冲系统通常可以达到30%-50%，飞秒脉冲系统因群速度失配通常低于20%。	衡量多级频率转换系统的整体性能，是各级效率的乘积。总效率越高，最终输出功率越大，对泵浦源的功率要求也越低。
倍频级效率	第一级倍频的转换效率。倍频级通常设计为将50%-70%的基频光转换为二次谐波，这样在第二级和频时有较好的功率配比。	决定倍频级的功率转换能力，直接影响下一级（如和频）的输入功率和整体系统的总效率。
和频级效率	第二级和频的转换效率。取决于两个输入光的功率比、相位匹配质量和晶体特性。	决定和频级的功率转换能力，直接影响最终输出（如紫外）的功率和系统总效率。
相位匹配条件	两块晶体各自的匹配温度、角度等参数。三倍频系统需要同时优化两级的匹配条件，调试比单级倍频更复杂。	是非线性频率转换高效进行的前提。满足相位匹配时，新产生的光在传播中能持续相干叠加，否则会因相位失配而效率极低甚至为零。
脉冲走离（群速度失配）	由于基频光、倍频光、三倍频光的群速度各不相同，在超短脉冲三倍频中，脉冲之间会在时间上逐渐错开，严重影响转换效率。这也是飞秒脉冲三倍频效率受限的主要原因。	是超短脉冲频率转换效率的主要限制因素。群速度差异越大，脉冲在介质内越早分离，有效互作用长度越短，转换效率越低。
空间走离角	在临界相位匹配中，不同偏振光的能流方向不同，导致光束在空间上分离，限制有效作用长度。	直接影响有效作用长度和输出光束质量。走离角过大会导致基频光与谐波光在空间上分离，降低转换效率并使光斑变成椭圆形。
损伤阈值	三倍频产生的紫外光光子能量高，容易造成晶体损伤，尤其是第二块和频晶体。高功率紫外输出需要选择高损伤阈值的晶体材料。	决定了器件的最大工作功率和使用寿命。超过阈值会造成材料不可逆损伤，高功率应用必须选择高损伤阈值的材料。
晶体寿命	紫外光照射下，晶体会逐渐出现”灰迹”等退化现象，影响使用寿命。这是三倍频器件需要重点关注的可靠性指标。	决定了器件的长期使用成本和可靠性。寿命越长，更换成本越低，系统维护周期越长，对工业连续运行场景尤为重要。

四、主要类型：三次谐波产生有哪些种类？

按晶体组合方案分类：

1. LBO+LBO方案：两块都使用三硼酸锂（LBO）晶体。LBO损伤阈值高、紫外透过性好，是高功率三倍频的首选方案。第一块LBO用于I类或II类倍频，第二块LBO用于和频。

2. KTP+BBO方案：第一块用KTP做倍频（效率高），第二块用BBO做和频（紫外特性好）。适合中等功率的应用。

3. PPLN级联方案：使用周期极化铌酸锂等准相位匹配材料，可以在同一块晶体上实现不同周期的级联结构，结构更紧凑。

按泵浦脉冲宽度分类：

1. 纳秒脉冲三倍频：最常见的类型，基于Q开关激光器，效率较高，广泛用于工业打标、精密加工。
2. 皮秒/飞秒脉冲三倍频：超短脉冲三倍频，群速度失配是主要限制因素，通常需要使用很薄的晶体，效率相对较低。
3. 连续光三倍频：效率较低，通常需要谐振增强或腔内转换，应用较少。

按应用波长分类：

1. 近紫外三倍频：如355nm（1064nm×1/3）、343nm（1030nm×1/3）等，是最常见的类型。
2. 深紫外三倍频：更短的波长，对晶体材料要求更高。

五、应用场景：三次谐波产生都用在什么地方？

主要应用领域：

• 1. 紫外激光加工：355nm紫外激光由于波长短、聚焦光斑小、光子能量高，可以实现”冷加工”，即通过直接打断化学键来加工材料，热影响区小，加工精度高。广泛用于FPC（柔性电路板）切割、硅片划片、陶瓷划线、玻璃打孔等精密加工领域。
• 2. 激光打标：紫外激光打标可以在塑料、玻璃、金属等多种材料上打出清晰精细的标记，且热变形小，在电子、医疗等行业应用广泛。
• 3. 光刻与微纳加工：紫外激光用于直写光刻、3D打印（SLA光固化）、微结构加工等领域，355nm和266nm（四倍频）都是常用波长。
• 4. 科学研究：三倍频产生的紫外光可用于泵浦染料激光器、光参量振荡器（OPO），或直接用于光谱学、光化学、材料表征等研究。
• 5. 激光雷达与探测：某些特定的紫外或可见光波段可以通过三倍频获得，用于环境监测、大气探测等。
• 6. 医疗应用：紫外激光在某些皮肤病治疗、眼科手术中有应用。

六、常见误区

以下是几个常见的认识误区：

---
