增透膜是什么？怎么让镜片反光更少
增透膜是激光技术领域的重要概念，在工业制造、科学研究、医疗健康等领域有着广泛应用。本文系统介绍增透膜的核心概念、工作原理、关键参数、主要类型和典型应用，帮助读者建立完整的知识框架。
本文目录
- 一、什么是增透膜？核心概念搞清楚
- 二、工作原理：增透膜是怎么实现的
- 三、关键参数：看懂增透膜的性能指标
- 四、主要类型：增透膜有哪些种类
- 五、应用场景：增透膜都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是增透膜？
增透膜，又称减反射膜，是应用最广泛的一类光学镀膜。它的作用是降低光学表面的反射率，从而提高透光率。想象一下，一片普通玻璃在空气中每个表面会反射约4%的入射光，透过率只有92%左右；如果是多片透镜组成的镜头，反射损失会叠加，严重时一半的光都被反射掉了。增透膜就是为了解决这个问题而生的。好的增透膜可以把单个表面的反射率降到0.1%以下，让光学系统的效率和对比度大幅提升。对激光系统来说，增透膜更是刚需——不必要的反射不仅损失功率，还可能形成杂散光甚至寄生振荡，影响激光性能。
二、工作原理：增透膜是怎么实现的？
增透膜的核心原理是相消干涉。简单来说，就是让从薄膜不同界面反射回来的光波刚好”反相”，它们相遇时相互抵消，从而减少总的反射光。最基础的单层增透膜是一层四分之一波长厚的薄膜，其折射率接近两边介质折射率的几何平均值（即n膜 = √(n空气 × n基底)）。这样，从薄膜上表面和下表面反射的两束光振幅相近、相位差为180°，相互抵消。对于更复杂的需求（更宽波段、更低反射率），则使用多层膜结构，通过精确设计每一层的厚度和折射率，在更宽的波长范围内实现反射相消。这就像一首交响乐，需要多个声部精确配合才能奏出和谐的效果。
💡 打个比方

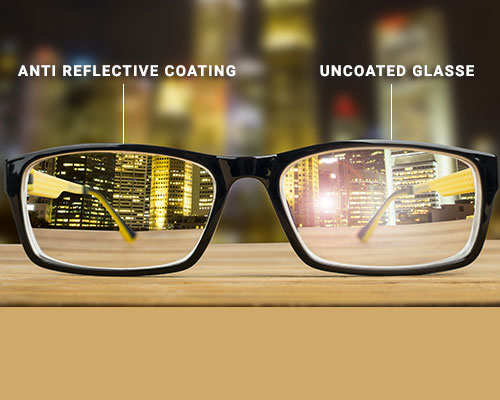

增透膜就像给玻璃消了反光——你一定见过拍玻璃橱窗时反光看不清里面的情况，增透膜就是利用光的干涉，让玻璃表面的反射光相互抵消，让更多的光透过去。一副眼镜上的增透膜能减少眩光，一台激光器里的增透膜则能显著提高效率。
综上所述，增透膜涉及光学、材料学、精密制造等多个学科的交叉。掌握其基本原理和关键参数，是合理选择和使用相关产品的基础。
三、关键参数：看懂增透膜的性能指标
了解增透膜需要掌握以下关键参数，这些参数直接决定了产品的性能和适用场景：
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 剩余反射率 | ——是平均<0.5%的普通要求，还是<0.01%的超低反射需求 | 增透膜的核心指标，单层膜可降到1%左右，多层膜可降到0.1%甚至0.01%以下 |
| 工作波长范围 | ——单波长V型膜、双波长（如532+1064nm）、还是可见光全波段宽带 | 增透膜的有效波段，宽带增透膜比单波长增透膜设计难度大 |
| 入射角范围 | ——正入射还是斜入射，角度公差多大 | 增透膜性能随入射角变化，大角度使用时需专门设计 |
| 基底材料 | ——玻璃、晶体还是塑料，不同基底的折射率和工艺兼容性不同 | 直接影响激光器的性能表现和适用场景选择 |
| 激光损伤阈值LIDT | ——纳秒脉冲下是几J/cm²还是几十J/cm² | 高功率系统中增透膜的LIDT是关键参数，直接影响系统可靠性 |
| 环境稳定性 | ——是否需要通过MIL或ISO的耐摩擦、耐湿热等可靠性测试 | 直接影响激光器的性能表现和适用场景选择 |
上述参数之间相互关联、相互制约。实际选型时需根据具体应用需求，在性能、成本、可靠性等多方面综合权衡。
如需了解更多产品参数或获取选型建议，欢迎联系高飞激光技术团队。
四、主要类型：增透膜有哪些种类？
增透膜有多种常见类型：单层增透膜——最简单的结构，通常用氟化镁（MgF₂）单层，可将可见光反射率降到约1.5%，成本低、损伤阈值高，但性能有限；V型增透膜——多层结构，在某一特定波长处反射率极低（形成V形曲线），适合单波长激光应用；多波长增透膜——在两个或多个离散波长点同时实现低反射，如倍频激光系统中同时满足532nm和1064nm；宽带增透膜（BBAR）——在较宽波长范围内实现中等水平的增透效果，适合白光、多波长光源等宽谱应用；渐变折射率增透膜——折射率连续变化，理论上可实现超宽角度和超宽波段的增透，其中”蛾眼结构”是典型代表，利用纳米结构模拟折射率渐变。
五、应用场景：增透膜都用在什么地方？
增透膜的应用场景十分广泛，覆盖工业制造、科学研究、医疗健康、通信信息等多个领域。以下从几个主要方面分别介绍：
- 增透膜的应用极为广泛。在激光系统中，激光晶体、非线性晶体的端面需要增透膜以减少腔内损耗
- 激光窗口片、透镜需要增透膜来提高透过率。在成像光学中，相机镜头、望远镜、显微镜的每一片透镜都镀有增透膜，否则画面会因杂散光而严重发灰。在消费电子中，眼镜片、手机摄像头、显示屏都依赖增透膜提升视觉体验。在光纤通信中，光纤端面的增透膜可以降低连接损耗。在太阳能光伏中，电池表面的增透膜能让更多阳光进入电池，提高发电效率。对销售而言，几乎每一个光学元件的询价都会涉及增透膜的需求。
典型应用场景详解
场景1：摄影与成像光学
相机镜头、望远镜、显微镜等光学系统中的每个透镜表面都镀有增透膜，可大幅减少反射损失和眩光。
场景2：激光系统
激光晶体端面、窗口片、输出耦合镜等元件都需要增透膜，减少反射损耗，提高激光效率和稳定性。
场景3：显示与照明
手机屏幕、显示器、眼镜片等表面镀增透膜可减少环境光反射，提高清晰度和视觉舒适度。
场景4：太阳能电池
在太阳能电池表面镀增透膜可增加光的透射量，提高光电转换效率，是光伏产业的常用技术。
六、常见误区
关于增透膜，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：增透膜就是”越透越好”。
实际上，增透效果和带宽、角度范围是此消彼长的关系——V型膜在单点可以做到极低反射，但带宽很窄；宽带膜覆盖面广，但单点反射率相对较高。
误区2：AR膜两面都一样。
很多人不知道，基底两个表面的增透膜设计可能不同，因为两边接触的介质折射率不同（一面空气一面玻璃，或一面空气一面晶体）。
误区3：增透膜不会影响激光损伤阈值。
实际上，增透膜的损伤阈值可能低于或高于基底，取决于材料和工艺，高功率应用必须单独确认LIDT。
误区4：增透膜就是一层膜。
高性能增透膜往往有十几层甚至几十层薄膜，工艺复杂度和成本远超想象。
以上是关于增透膜的几个常见误区。在实际应用中，还需结合具体的产品参数和使用条件综合判断。如有疑问，建议咨询专业技术人员。
