高反射膜是什么？怎么做到99.999%的反射率
高反射膜是激光技术领域的重要概念，在工业制造、科学研究、医疗健康等领域有着广泛应用。本文系统介绍高反射膜的核心概念、工作原理、关键参数、主要类型和典型应用，帮助读者建立完整的知识框架。
本文目录
- 一、什么是高反射膜？核心概念搞清楚
- 二、工作原理：高反射膜是怎么实现的
- 三、关键参数：看懂高反射膜的性能指标
- 四、主要类型：高反射膜有哪些种类
- 五、应用场景：高反射膜都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是高反射膜？

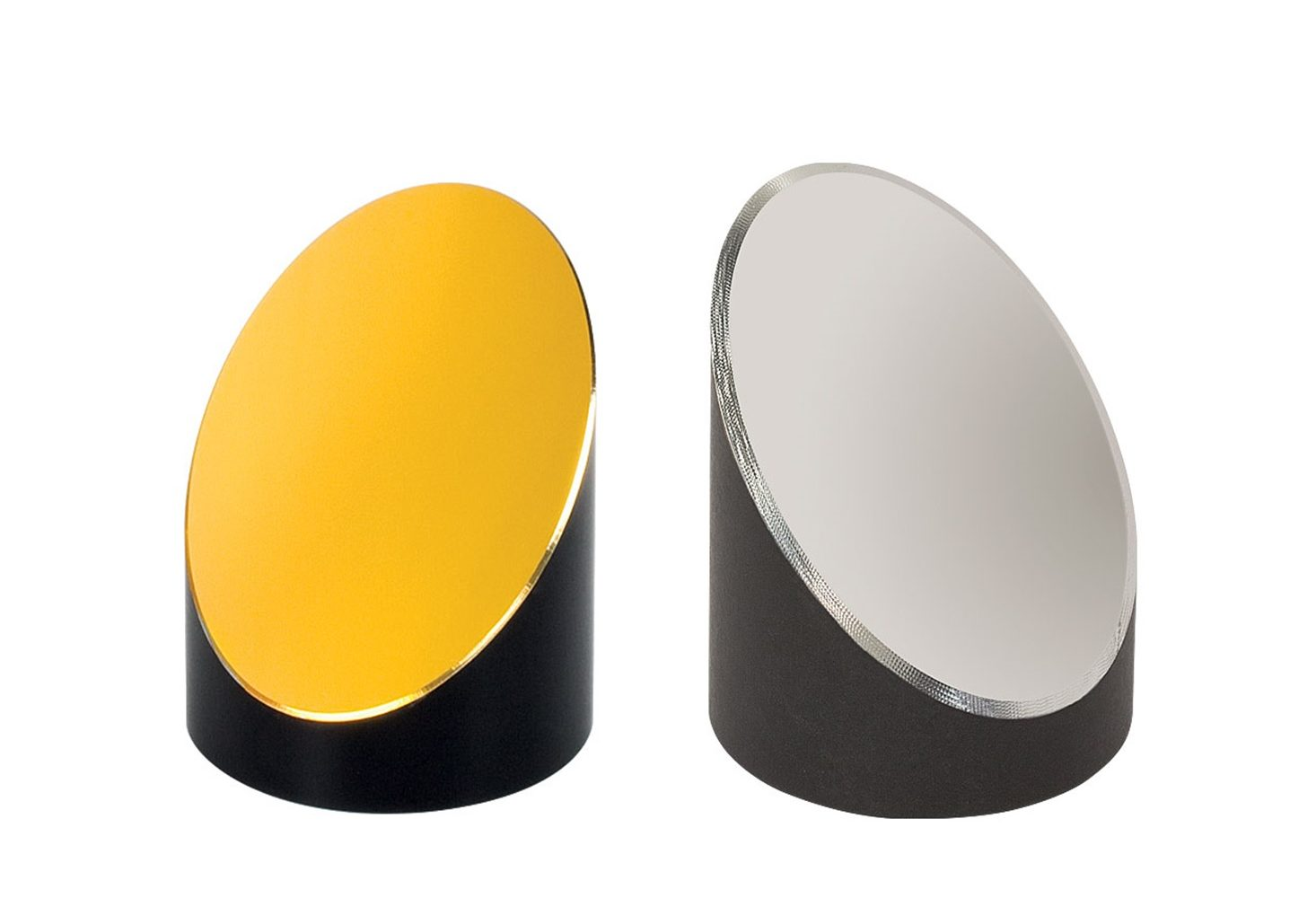

高反射膜，也叫高反膜或HR膜，是一类能在特定波长范围内实现极高反射率的光学镀膜。在激光领域，我们最常说的”介质镜”（Dielectric Mirror）就是用介质材料制作的高反射膜镜。与家用镜子不同，介质镜不是靠金属反光，而是靠几十层透明薄膜的干涉效应来实现反射，因此反射率可以做到非常高——激光腔镜的反射率通常在99.9%以上，极端情况下甚至能达到99.9999%以上（称为”超级反射镜”Supermirror）。可以说，介质镜是激光器的”心脏外壳”，没有高反膜就没有激光谐振腔，也就没有激光输出。
二、工作原理：高反射膜是怎么实现的？
介质高反膜的核心原理是相长干涉。它由多层交替的高折射率和低折射率透明介质材料堆叠而成，每层的光学厚度约为四分之一设计波长。当光入射到这个多层结构时，每个界面都会反射一小部分光。由于每层厚度精确控制为四分之一波长，这些反射光在返回时相位刚好一致，叠加后反射光就会非常强——这就是”1+1>2″的干涉魔法。材料的折射率反差越大，达到相同反射率所需的层数就越少，反射带宽也越宽。最简单也是最经典的设计叫布拉格镜（Bragg Mirror），就是两种材料交替的四分之一波长层对。更复杂的设计可以实现宽带反射、多波长反射、特殊色散等功能。
💡 打个比方
高反射膜就像一面超级镜子——普通镜子反射率约90%，而激光用的高反膜反射率可达99.999%以上，每一百万光子中只有几个被漏掉。没有这样高品质的反射镜，激光谐振腔就无法建立起激光振荡，激光器也就出不了光。
综上所述，高反射膜涉及光学、材料学、精密制造等多个学科的交叉。掌握其基本原理和关键参数，是合理选择和使用相关产品的基础。
三、关键参数：看懂高反射膜的性能指标
了解高反射膜需要掌握以下关键参数，这些参数直接决定了产品的性能和适用场景：
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 反射率 | ——是99.5%的常规要求，还是99.999%的超低损耗腔镜 | 高反膜的核心指标，普通高反膜99.5%以上，超高反膜可达99.999%甚至更高 |
| 反射带宽 | ——是单波长窄带还是几百纳米的宽带 | 高反射率的波长范围，带宽越宽设计越复杂，通常需要更多膜层 |
| 工作波长 | ——紫外、可见光还是红外，不同波段用的材料体系完全不同 | 直接影响激光器的性能表现和适用场景选择 |
| 入射角 | ——0°正入射还是45°斜入射，角度变化会导致反射谱蓝移 | 高反膜的有效入射角范围，斜入射时反射带会蓝移且s、p偏振分离 |
| 透射率要求 | ——是完全反射还是部分透射（如输出耦合镜） | 直接影响激光器的性能表现和适用场景选择 |
| 激光损伤阈值LIDT | ——脉冲激光应用的核心指标 | 激光腔镜等应用的关键参数，直接决定激光器可达到的最大功率 |
上述参数之间相互关联、相互制约。实际选型时需根据具体应用需求，在性能、成本、可靠性等多方面综合权衡。
如需了解更多产品参数或获取选型建议，欢迎联系高飞激光技术团队。
四、主要类型：高反射膜有哪些种类？
高反射膜有多种分类方式。按结构原理可分为：布拉格反射镜——最简单的四分之一波长层对结构，是大多数高反膜的基础；宽带高反膜——通过优化层厚设计拓宽反射带宽；超级反射镜（Supermirror）——反射率高达99.999%以上，用于超高精细度光学腔；啁啾镜（Chirped Mirror）——层厚渐变，用于超快激光的色散补偿；二向色镜（Dichroic Mirror）——对一个波长高反、对另一波长高透，如泵浦镜。按基底形状可分为平面镜和曲面镜（凹面聚焦镜、凸面发散镜）。按镀膜材料又可分为氧化物介质膜（可见光/近红外）、氟化物介质膜（深紫外/中远红外）等不同体系。
五、应用场景：高反射膜都用在什么地方？
高反射膜的应用场景十分广泛，覆盖工业制造、科学研究、医疗健康、通信信息等多个领域。以下从几个主要方面分别介绍：
- 高反膜的应用遍及激光和光学的各个角落。在激光谐振腔中，两片高反镜构成谐振腔的”墙壁”，是激光产生的必要条件——后腔镜通常是全反镜（反射率>99.9%），前腔镜是输出耦合镜（部分反射部分透射）。在超快激光中，啁啾镜用于补偿脉冲的色散，是飞秒激光的核心元件之一。在光通信中，高反射镜用于构建光纤激光器和光开关。在光谱仪器中，反射镜是单色仪、光谱仪的关键元件。在激光加工系统中，各种转向镜、聚焦镜都需要高反膜。销售中常见的一个规律是：客户要激光镜片，十有八九要的就是高反膜镜片。
典型应用场景详解
场景1：激光谐振腔
激光器的前后腔镜是高反膜最典型的应用，反射率通常在99.5%以上，直接影响激光器的阈值效率和输出功率。
场景2：光环形器与隔离器
这些非互易器件中使用高反膜配合法拉第旋转器，实现光的单向传输，保护激光器免受反射光影响。
场景3：折叠腔与导光
在长光路系统中用高反镜折叠光路，减小系统体积，也用于激光加工头中的光束转向。
场景4：超快激光系统
飞秒、皮秒激光系统对色散和损耗极为敏感，需要特殊设计的宽带高反膜，确保脉冲宽度不被展宽。
六、常见误区
关于高反射膜，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：反射率越高越好。
对输出耦合镜来说，反射率需要精确匹配激光器的增益特性，过高或过低都会影响激光效率和稳定性。
误区2：介质镜是”镜子”，应该看起来是银色的。
实际上，介质镜通常只在特定波长高反，对可见光可能是半透明的，还会呈现彩色——这是正常现象，不是质量问题。
误区3：高反膜对所有波长都高反。
介质高反膜有明确的工作波段，超出范围后反射率会急剧下降，甚至可能变成”增透”的。
误区4：高反膜不怕光。
实际上，高反膜的损伤阈值是有限的，尤其脉冲激光下，电场驻波在膜层中形成的峰值电场强度远高于入射光强，这是造成损伤的重要原因。
以上是关于高反射膜的几个常见误区。在实际应用中，还需结合具体的产品参数和使用条件综合判断。如有疑问，建议咨询专业技术人员。
