分束膜是什么？一束光怎么按比例分成两束
分束膜是激光技术领域的重要概念，在工业制造、科学研究、医疗健康等领域有着广泛应用。本文系统介绍分束膜的核心概念、工作原理、关键参数、主要类型和典型应用，帮助读者建立完整的知识框架。
本文目录
- 一、什么是分束膜？核心概念搞清楚
- 二、工作原理：分束膜是怎么实现的
- 三、关键参数：看懂分束膜的性能指标
- 四、主要类型：分束膜有哪些种类
- 五、应用场景：分束膜都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是分束膜？
分束膜，顾名思义，就是能把一束光分成两束（或多束）的光学镀膜。入射光打到分束膜上，一部分被反射，一部分继续透射，这样一束光就变成了两束不同方向的光。分束膜最常见的应用场景是分光——比如在激光干涉仪中，把激光分成测量光和参考光两束；或者在光学仪器中，分出一小部分光用于功率监控。分束膜通常镀在透明基底（如玻璃平板或棱镜斜面）上，形成我们常说的分束镜（Beam Splitter）。分束比（反射光/透射光的比例）可以是50:50，也可以是其他比例，完全根据客户需求设计。
二、工作原理：分束膜是怎么实现的？
分束膜的工作原理基于部分反射+部分透射的控制。对于介质型分束膜，它利用多层介质薄膜的干涉效应，通过精确控制层厚和材料，使设计波长处的反射率和透射率达到指定比例（如50%反射+50%透射）。和高反膜类似，它也是由高低折射率材料交替堆叠而成，但层数和厚度经过特殊优化，使得反射光和透射光的能量分配恰好满足要求。对于金属型分束膜，则直接利用金属薄膜的部分吸收+部分反射+部分透射特性——金属膜足够薄时，一部分光被反射，一部分被吸收，还有一部分透过去。不过金属分束膜有吸收损耗，这是它和介质分束膜的本质区别。
💡 打个比方
分束膜就像一个光的岔路口——一束光打上去，一部分被反射，一部分透射过去，就像一条路分成两条。分束比例可以根据需要设计，有的是对半分（50:50），有的是大部分反射小部分透射，就像按比例分配水流。
综上所述，分束膜涉及光学、材料学、精密制造等多个学科的交叉。掌握其基本原理和关键参数，是合理选择和使用相关产品的基础。
三、关键参数：看懂分束膜的性能指标
了解分束膜需要掌握以下关键参数，这些参数直接决定了产品的性能和适用场景：
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 分束比 | ——最常见的是50:50（半反半透），也有90:10、70:30等特殊比例 | 直接影响激光器的性能表现和适用场景选择 |
| 工作波长 | ——单波长还是宽谱，波长范围多大 | 分束膜在不同波长下分光比会变化，宽带分光难度更高 |
| 入射角 | ——通常是45°使用，也有0°正入射的情况 | 分束膜通常在45°入射角下使用，偏离设计角度分光比会变化 |
| 偏振特性 | ——是偏振分光（PBS）还是非偏振分光（NPBS），非偏振分光需要保证s和p偏振的分束比接近 | 直接影响激光器的性能表现和适用场景选择 |
| 基底形式 | ——平板分束器还是立方分束器 | 直接影响激光器的性能表现和适用场景选择 |
| 激光损伤阈值 | ——高功率应用需要特别关注，胶合立方体的损伤阈值通常较低 | 高功率应用中，分束膜的损伤阈值是重要指标 |
上述参数之间相互关联、相互制约。实际选型时需根据具体应用需求，在性能、成本、可靠性等多方面综合权衡。
如需了解更多产品参数或获取选型建议，欢迎联系高飞激光技术团队。
四、主要类型：分束膜有哪些种类？

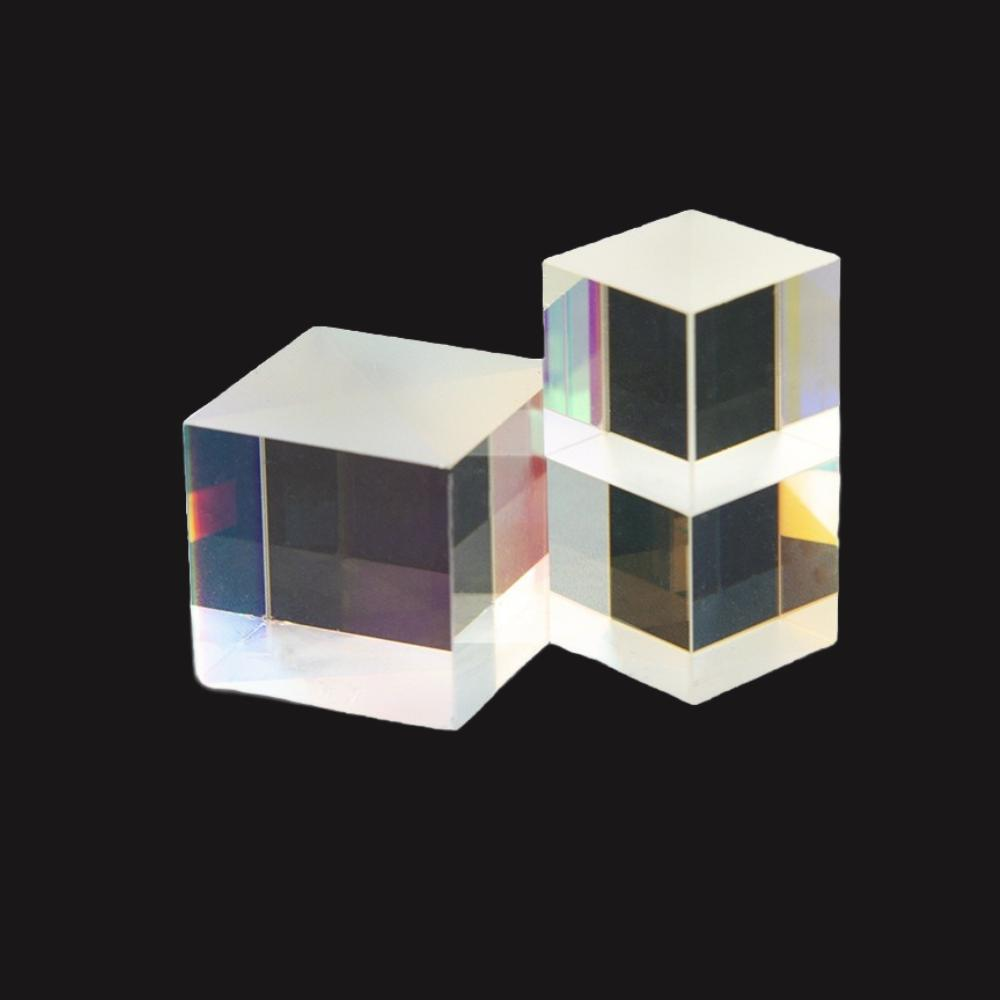

分束膜的类型丰富，常见分类如下：按偏振特性分为偏振分束膜（PBS）——将s偏振光和p偏振光分开，s反射p透射，消光比很高；和非偏振分束膜（NPBS）——分光比例与入射光偏振态无关，实现难度更大。按基底形式分为平板分束膜——镀在透明平板上，结构简单、损伤阈值较高，但透射光有横向位移；和立方分束膜——镀在两个棱镜的胶合面上，体积紧凑、无位移，但损伤阈值受胶层限制。按材料分为介质分束膜——吸收低、损伤阈值高，但偏振敏感；和金属/介质混合分束膜——偏振不敏感、带宽宽，但有吸收损耗。还有二向色分束膜，按波长分光（反射某一波长、透射另一波长）。
五、应用场景：分束膜都用在什么地方？
分束膜的应用场景十分广泛，覆盖工业制造、科学研究、医疗健康、通信信息等多个领域。以下从几个主要方面分别介绍：
- 分束膜是光学系统中最常用的功能膜之一。在激光干涉测量中，分束器是核心元件，用于将激光分成测量臂和参考臂。在激光系统中，分束镜用于从主激光中分出一小束做功率监测或采样分析。在光学成像中，分束器用于分光路，如显微镜中的荧光照明光路、双目观察系统。在光通信中，分束器（耦合器）用于信号的分配与合路。在激光加工中，分束器用于分光实现多工位同时加工。对销售人员来说，一个实用的技巧是：客户问”分光镜”时，一定要先问清楚是按功率分还是按偏振分，是平板还是立方体，因为这两类产品价格和性能差距很大。
典型应用场景详解
场景1：激光干涉仪
迈克尔逊干涉仪、马赫-曾德尔干涉仪等都使用分束器将光分成两束，是精密测量的核心元件。
场景2：光通信系统
分束器用于光纤通信中的信号分路和耦合，是光网络中分配光功率的基本元件。
场景3：激光功率监测
用分束器取出一小部分光进行功率监测，可实时监控激光输出而不影响主光路的使用。
场景4：成像与显示
分光棱镜、半透半反镜等用于投影显示、AR/VR光学系统等，实现光路的折叠和图像的合成。
六、常见误区
关于分束膜，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：分束膜就是50:50。
实际上分束比可以按需设计，50:50只是最常见的，还有各种其他比例，甚至可以按波长分（二向色）或按偏振分（PBS）。
误区2：介质分束膜没有损耗。
虽然介质材料吸收很低，但散射、偏振不平衡、剩余反射等因素都会导致损耗，且斜入射时s和p偏振的分束比差异很大。
误区3：立方分束器和平板分束器可以互换。
立方分束器因胶合层的存在，激光损伤阈值通常只有1 J/cm²左右（纳秒脉冲），远低于平板分束器，高功率应用必须用平板型。
误区4：分束比在任何角度都一样。
分束膜的分束比随入射角变化很敏感，使用角度偏离设计值会显著改变分光比例。
以上是关于分束膜的几个常见误区。在实际应用中，还需结合具体的产品参数和使用条件综合判断。如有疑问，建议咨询专业技术人员。
