你可能经常听到”束腰”这个词，但它到底是什么？在激光系统里扮演什么角色？和普通的同类技术有什么不一样？这篇文章从原理到应用，
本文目录
- 一、什么是束腰？核心概念搞清楚
- 二、工作原理：束腰是怎么实现的
- 三、关键参数：看懂束腰的性能指标
- 四、主要类型：束腰有哪些种类
- 五、应用场景：束腰都用在什么地方
- 六、常见误区：这些坑别踩
一、核心概念：什么是束腰？
< 束腰是激光光束沿传播方向上光束半径最小的那个位置，也就是光束最细的地方，也叫光束焦点。对于高斯光束来说，束腰处的波前是完全平面的，光束半径达到最小值w₀。束腰不仅仅是一个几何概念，它决定了光束的发散角、瑞利长度等一系列重要参数，是激光应用中聚焦、准直、耦合等操作的核心参考点。
跟普通的光学元件或者普通光源比起来，束腰最大的不同在于它的”目的性”很强——它不是被动地让光通过，而是主动地参与光的产生、放大或者调制过程。这种主动性，正是激光器能实现普通光做不到的事情的根本原因。
二、工作原理：束腰是怎么实现的？
理解束腰的工作原理，其实可以拆解成几个关键步骤或关键机制。我们一步步来看：

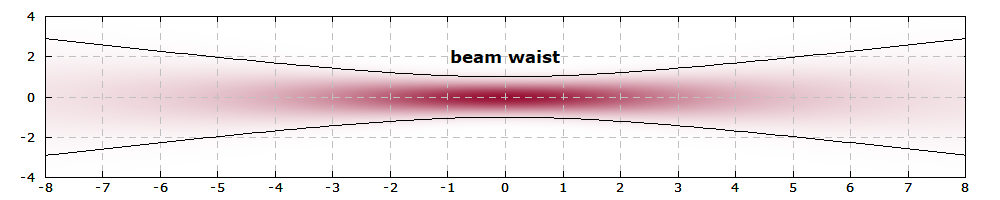

根据高斯光束传播理论，光束半径w(z)随传播距离z的变化呈双曲线规律。在z=0处（束腰位置），半径最小为w₀；远离束腰后，光束逐渐发散，半径随距离近似线性增大。束腰半径w₀和远场发散角θ是一对相互制约的参数：w₀越小，θ越大——这是衍射的基本规律。对于理想高斯光束，二者满足w₀ × θ = λ/π。实际光束由于光束质量下降，这个乘积变为M² × λ/π。通过透镜可以改变束腰的大小和位置，但无法改变光束参数乘积（即M²不变）。
三、关键参数：看懂束腰的性能指标
| 参数名称 | 含义 | 为什么重要 |
|---|---|---|
| 束腰半径w₀ | 束腰处的光束半径，是最核心的参数 | 光束最细处的半径，直接决定最小聚焦光斑尺寸和可实现的功率密度，是聚焦系统的核心指标。 |
| 束腰位置z₀ | 束腰在光轴上的具体坐标 | 束腰在光轴上的具体位置，决定了工件或工作平面应放置的最佳位置，影响加工和耦合效率。 |
| 瑞利长度z_R | 从束腰到光束面积变为2倍处的距离，z_R = πw₀²/(M²λ)，表征光束的准直距离 | 束腰到光束半径增大√2倍处的距离，决定焦深范围，焦深越大越便于加工和对准。 |
| 远场发散角θ | θ = M²λ/(πw₀)，与束腰半径成反比 | 束腰远处的发散角度，与束腰半径成反比，是评估光束传输和聚焦性能的关键参数。 |
| 共焦参数b | 等于2倍瑞利长度，即束腰两侧瑞利长度之和 | 两倍瑞利长度，代表光束近似准直的传输范围，是设计扩束系统和望远镜的重要参数。 |
这些参数不是孤立的，它们之间是相互关联、相互制约的。比如束腰的增益（或者效率）和带宽之间往往有一个权衡——增益高了带宽可能就窄了，反之亦然。所以评价一款产品的好坏，不能只看某一个参数，要综合来看。
如果你对这些参数不太熟悉也没关系，高飞激光的产品页面有详细的参数说明，也可以直接咨询我们的技术工程师，帮你选型。
四、主要类型：束腰有哪些种类？
束腰的分类方式有很多种，不同的分类维度能帮我们从不同角度理解它的特性。下面按常见的分类方式逐一介绍：
按类型分类
实束腰
光束在自由空间中实际会聚形成的最小光斑，如激光加工中用聚焦透镜形成的焦点
虚束腰
从发散光束反推得到的束腰位置，实际上光束并未经过该点（如激光器输出的发散光束）
像散光束的束腰
对于像散光束（如半导体激光巴条），水平和竖直方向的束腰可能不在同一位置
多模光束的束腰
多模光束也有束腰概念，但通常基于二阶矩定义，且M²因子大于1
不同类型的束腰各有优缺点，没有绝对的”最好”，只有”最适合”。选择的时候要根据你的具体应用场景、功率需求、预算等因素综合考虑。比如对功率要求高的工业应用，可能选光纤激光器更合适；对超短脉冲有需求的科研应用，可能钛宝石更合适。
五、应用场景：束腰都用在什么地方？
束腰的应用范围非常广，从工业制造到医疗健康，从通信网络到科学研究，几乎所有用到激光的地方都离不开束腰。简单分几个领域来看：
- 激光切割/焊接：束腰位置和大小决定了加工焦点的位置和能量密度
- 激光打标：需要将束腰精确对准工件表面以获得最佳标记效果
- 光纤耦合：需要将光束束腰匹配到光纤端面，以获得最高耦合效率
- 激光雷达/测距：束腰直径和发散角共同决定了远距离处的光斑大小
- 激光共振腔设计：束腰大小和位置是激光谐振腔设计的基本参数
典型应用场景详解
场景1：**激光切割/焊接**
束腰位置和大小决定了加工焦点的位置和能量密度 在这个领域，束腰的性能直接决定了整个系统的效率和质量。选择合适的束腰，不仅能提高生产效率，还能降低长期运营成本。
场景2：**激光打标**
需要将束腰精确对准工件表面以获得最佳标记效果 在这个领域，束腰的性能直接决定了整个系统的效率和质量。选择合适的束腰，不仅能提高生产效率，还能降低长期运营成本。
场景3：**光纤耦合**
需要将光束束腰匹配到光纤端面，以获得最高耦合效率 在这个领域，束腰的性能直接决定了整个系统的效率和质量。选择合适的束腰，不仅能提高生产效率，还能降低长期运营成本。
场景4：**激光雷达/测距**
束腰直径和发散角共同决定了远距离处的光斑大小 在这个领域，束腰的性能直接决定了整个系统的效率和质量。选择合适的束腰，不仅能提高生产效率，还能降低长期运营成本。
场景5：**激光共振腔设计**
束腰大小和位置是激光谐振腔设计的基本参数 在这个领域，束腰的性能直接决定了整个系统的效率和质量。选择合适的束腰，不仅能提高生产效率，还能降低长期运营成本。
👉 想了解更多束腰的实际应用案例？欢迎访问高飞激光的应用案例页面，或者直接联系我们的技术团队获取专业建议。
六、常见误区
关于束腰，很多人都有一些似是而非的认识。下面这几个误区，看看你有没有中招：
误区1：- 误区一：”束腰就是光强最强的地方”
对于高斯光束确实如此，但对于有像差或多模的光束，光强峰值位置不一定就是束腰（二阶矩最小位置）
误区2：- 误区二：”聚焦透镜的焦点就是束腰位置”
只有当入射光是平行光时，束腰才在透镜的焦点处；入射光发散或会聚时，束腰位置会偏移
误区3：- 误区三：”束腰越小加工精度越高”
束腰太小会导致瑞利长度太短，焦点深度不足，对工件位置公差要求极高
误区4：- 误区四：”可以通过透镜把光束聚焦到任意小”
受衍射极限和光束质量限制，最小束腰有理论下限，不可能无限小
误区5：来源
RP Photonics Encyclopedia
当然，关于束腰的误区远不止这些。激光技术发展很快，新的材料、新的工艺不断涌现，以前的一些”常识”可能已经过时了。如果你还有其他疑问，欢迎在评论区留言，我们会一一解答。
