你有没有好奇过：激光打标机为什么能在金属、塑料表面打出那么规整的文字和图案？振镜咔咔一转，激光束扫来扫去，不管是中间还是边缘，线条都一样细、一样深。这背后的”魔法道具”，就是今天要讲的主角——F-Theta 场镜。

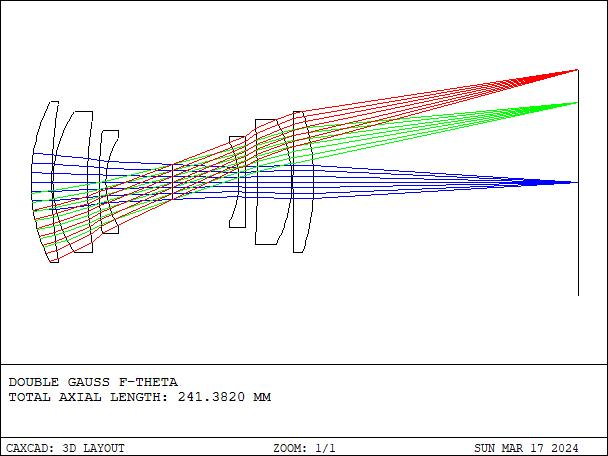

F-Theta场镜光路示意图 — 图1：F-Theta场镜光学系统布局。实现扫描角与像面位置的线性关系（f·θ），保证全视场平面聚焦。

听起来很专业？别急，用一句话概括：它就是激光扫描系统里的”平场放大镜”，能让激光在一个平坦的工作面上均匀聚焦，而且扫到哪里，哪里的光斑大小和速度都一模一样。没有它，激光打标机打出来的字可能中间清楚、边缘模糊，甚至越往边上字越大。

今天这篇文章，我们就把 F-Theta 场镜掰开揉碎讲清楚——它到底是什么、怎么工作、关键参数怎么看、有哪些种类、用在什么地方，以及选型时最容易踩的几个坑。

一、核心概念：F-Theta 场镜到底是什么？

F-Theta 场镜，也叫 f-θ 镜、扫描场镜、平场聚焦镜——名字挺多，但说的都是同一个东西。它不是一片单独的透镜，而是多片透镜组合而成的光学组件，专门用在激光扫描系统里。

它的核心使命有两个：

第一，把激光聚焦到一个平坦的工作面上。普通透镜的焦点是球面分布的，就像一个碗底——中间清楚、两边模糊。而 F-Theta 场镜通过多片透镜的巧妙组合，把焦点”掰平”了，让整个扫描范围内的光斑都落在同一个平面上。这就是”平场”两个字的由来。

第二，让光斑的位移和扫描角成正比。振镜转多少角度，光斑就在工件上走多少距离，两者是线性关系。这样控制系统就很简单：给多少角度指令，光斑就走多远，不用做复杂的非线性校正。

简单对比一下：普通透镜就像老式放大镜，中间和边缘的放大倍数不一样；而 F-Theta 场镜就像一把精准的直尺，每一格都均匀分布。

在激光打标、切割、3D 打印这些设备里，F-Theta 场镜是保证加工质量一致性的关键元件。可以说，没有好的场镜，就没有高精度的激光加工。

二、工作原理：为什么叫”f-θ”？平场魔法怎么实现？

2.1 f·tanθ 和 f·θ 的区别

先解释名字。F-Theta 这个名字来自一个数学公式。

对于普通的球面透镜，像高（光斑到中心的距离）和扫描角 θ 之间的关系是：

y = f · tan(θ)

看到没？是正切（tan）关系，不是线性的。扫描角越大，像高增长越快。这意味着什么呢？振镜匀速转动的时候，光斑在工件边缘的移动速度会比中心快很多——结果就是打标深浅不一、线条粗细不均，越往边上越模糊。

F-Theta 透镜的厉害之处，就是它通过刻意引入受控的桶形负畸变，把正切关系修正成了近似线性：

y ≈ f · θ

θ 用弧度做单位。这样一来，振镜匀速转动，光斑在工件上也匀速移动，控制系统只要做个简单的比例映射就行。

说通俗点：普通透镜是”越往外越飞”，F-Theta 场镜是”走到哪儿都稳稳的”。

2.2 平场是怎么实现的？

除了线性校正，F-Theta 场镜还有一个重要本领——场曲校正。

普通透镜的焦面是球面的，就像你用放大镜在阳光下烧纸，只有中心点最清楚，往边上移就会模糊。这就是场曲效应。

而激光加工需要的是一个平坦的工作面——工件是平的，焦点也得是平的，不然中间打深了、边缘打浅了，废品率就上去了。

F-Theta 场镜通过多片不同曲率、不同材料的透镜组合（通常是 3-6 片），精密地校正了场曲，使整个扫描范围内的焦点都近似落在同一平面上。这就是”平场聚焦镜”这个名字的来源。

所以你看，F-Theta 这个名字背后藏着两个核心设计目标：线性位移（f·θ）+ 平场聚焦。两者缺一不可。

三、关键参数：选场镜要看哪几个指标？

买场镜的时候，规格书上会列出一堆参数，看得人头晕。其实核心的就那么几个，搞懂了就能快速判断适不适合自己的应用。

3.1 有效焦距（Focal Length）

这是最核心的参数，决定了扫描幅面有多大、光斑有多细。常见的焦距范围从 100mm 到 800mm 不等。

一般规律：焦距越长，扫描幅面越大，但光斑尺寸也会越大，分辨率会下降。所以焦距不是越大越好，得根据你的加工需求来选。小幅面精细打标用短焦距，大幅面加工用长焦距。

3.2 扫描幅面（Scan Field / Marking Area）

就是最大加工面积，比如 100×100mm、200×200mm 这样。它由焦距和扫描角共同决定。

注意：扫描幅面通常指的是对角线方向还是边长？不同厂家标注方式可能不一样，选型时一定要确认清楚。一般规格书上会明确写”100×100mm”或”Ø175mm”之类的。

3.3 入瞳直径（Entrance Pupil Diameter）

场镜能接受的入射光束直径。这个参数很重要，因为它直接影响聚焦光斑的大小——入瞳越大，光斑越小，分辨率越高。

但入瞳也不是越大越好，太大了会增加场镜的设计难度和成本，而且要和你的激光光束直径匹配。一般来说，入射光束直径应该略小于入瞳直径，留一点余量。

3.4 光斑大小（Spot Size）

焦平面上聚焦光斑的直径。这个是大家最关心的参数——光斑越小，加工越精细。

光斑大小由三个因素决定：波长、焦距、入射光束直径。公式大概是：光斑直径 ≈ 1.27 × λ × f / D（λ 是波长，f 是焦距，D 是入射光束直径）。

所以，波长越短、焦距越短、光束越粗，光斑就越小。这也是为什么紫外激光（355nm）能做超精细打标，而 CO₂ 激光（10.6μm）光斑大、适合切割厚材料。

3.5 F-Theta 畸变（f-theta Distortion）

实际位置和理想的 f·θ 线性关系之间的偏差，通常用百分比表示。

优质的设计可以做到 0.1% 以下，普通的大概在 0.2%-0.5% 之间。这个参数直接影响打标位置的精度——畸变越大，边缘位置偏差越明显。

不过，有些非线性误差是可以通过软件校正来补偿的，所以也不用一味追求最低畸变。

3.6 远心度（Telecentricity）

主光线（通过孔径光阑中心的光线）与光轴的夹角。远心设计时这个角度接近 0°，意味着主光线始终垂直入射工件。

远心场镜的好处是：光斑更均匀、对工件高度变化不敏感。但代价是视场小、成本高。后面分类里会详细讲。

3.7 工作波长与透过率

场镜是针对特定波长优化设计和镀膜的，常见的有 355nm（紫外）、532nm（绿光）、1064nm（光纤/YAG）、10.6μm（CO₂）。

这点非常重要：波长不匹配的场镜绝对不能混用，轻则效果差，重则损坏透镜。

3.8 工作距离（Working Distance）

透镜最后一面到焦平面的距离。这个参数影响你能不能把工件放进去、有没有空间装其他附件。工作距离太短，装夹工件不方便；太长又会影响整体结构稳定性。

📊 核心参数速查表

参数	含义	单位/典型值	选型要点
有效焦距（EFL）	场镜的焦距，决定扫描幅面和光斑大小	100~800mm	焦距越长幅面越大但光斑越大，需在精度和范围间平衡
扫描幅面	有效加工范围	如 100×100mm、300×300mm	建议留10-20%余量，超幅使用边缘质量严重下降
入瞳直径	场镜能接受的最大入射光束直径	mm	入瞳越大光斑越小，但成本越高，需与光束直径匹配
F-Theta畸变	实际位置与理想f·θ线性关系的偏差	<0.1% ~ <0.5%	优质设计<0.1%，普通打标0.5%以下即可，部分可用软件补偿
远心度	主光线与光轴的夹角（远心设计时）	°	越小越好，远心场镜通常<1°~3°
工作波长	设计优化的波长	355/532/1064nm、10.6μm	必须严格匹配激光波长，否则聚焦差且可能损坏透镜
工作距离（WD）	透镜最后一面到焦平面的距离	mm	影响装夹空间，长工作距离更方便但成本更高

四、分类类型：波长、应用、远心非远心怎么选？

4.1 按波长分

紫外场镜（355nm 左右）——主要用于精细打标、PCB 钻孔、晶圆加工等场景。紫外波长短、光斑小，能实现微米级的加工精度。但因为紫外光子能量高，对透镜材料和镀膜的要求也更高。

可见光场镜（532nm 绿光等）——绿光激光的应用相对小众一些，主要用在一些特殊材料的加工和科研领域。

近红外场镜（1064nm）——这是最主流的类型，适配光纤激光器和 Nd:YAG 激光器。激光打标、切割、焊接，大部分工业应用用的都是这一波长的场镜。

远红外场镜（10.6μm）——专门给 CO₂ 激光器用的。因为波长很长，光斑尺寸相对较大，适合切割、雕刻厚材料。CO₂ 场镜通常用硒化锌（ZnSe）等红外材料制作。

4.2 按应用分

打标用场镜——标准 f-theta 设计，性价比高，是用量最大的类型。打标对精度要求适中，普通非远心设计就能满足需求。

切割钻孔用场镜——通常采用远心设计，保证激光垂直入射工件，切口更整齐、孔壁更垂直。这类场镜对光斑质量要求更高。

3D 打印用场镜——SLS/SLM 等增材制造需要大幅面、能量均匀的扫描，所以场镜的幅面通常比较大，而且对整个视场内的能量均匀性要求很高。

超快激光用场镜——飞秒、皮秒激光的光谱比较宽，需要消色差设计，否则不同波长的光聚焦在不同位置，光斑会严重展宽。超快场镜的设计难度和成本都比较高。

4.3 远心 vs 非远心

这是场镜选型时一个非常重要的分类维度，很多人容易搞混。

远心设计的特点是：主光线始终垂直入射工件表面。它的优点是：

光斑在整个视场内更均匀
对工件高度变化不敏感（工件稍微高一点低一点都没事）
切口更垂直，适合切割、钻孔

缺点也很明显：

视场小（通常幅面不大）
结构复杂，成本高（可能是同规格非远心的 2-3 倍甚至更多）
体积和重量更大

非远心设计则相反：

结构简单，成本低
幅面可以做得很大
是打标等通用场景的主流选择

那怎么选？一句话：打标、雕刻等对入射角不敏感的应用，选非远心就够了；切割、钻孔、精密微加工选远心。

五、应用场景：除了打标，场镜还能用在哪？

F-Theta 场镜的应用比你想象的要广得多，凡是需要激光扫描聚焦的地方，基本都有它的身影。

5.1 激光打标 / 雕刻

这是 F-Theta 场镜最主流的应用。不管是金属、塑料、陶瓷、玻璃，还是木材、皮革，激光打标机里都少不了它。高速、无畸变、一致性好——这三个特性让打标效果既清晰又均匀。

你在电子产品上看到的那些精细的序列号、二维码、Logo，背后大多都有 F-Theta 场镜的功劳。

5.2 激光切割 / 钻孔 / 焊接

在微加工领域，配合远心场镜，可以实现高精度的垂直切口和钻孔。比如 PCB 板的微孔加工、薄金属片的精密切割、医疗器械的激光焊接等等。

这些应用对光斑质量和入射角度要求很高，所以一般都会用远心设计的场镜。

5.3 3D 打印 / 增材制造

在 SLS（选择性激光烧结）和 SLM（选择性激光熔化）设备里，激光需要在一个大的粉床上进行扫描烧结。F-Theta 场镜保证了整个加工面上能量分布均匀，不会出现中间烧结过度、边缘烧结不足的情况。

随着金属 3D 打印的发展，大面幅、高功率的 F-Theta 场镜需求也在快速增长。

5.4 生物医学成像

这个可能比较冷门。在共聚焦显微镜、扫描激光检眼镜、OCT（光学相干断层扫描）这些设备里，也用到了类似的扫描透镜原理。不过医用的场镜在成像质量和像差校正上要求更高。

5.5 其他应用

还有激光显示（比如激光电视、激光投影）、LiDAR（激光雷达）、激光直写光刻等等。只要是”扫描 + 聚焦”的组合，基本都离不开 F-Theta 的思路。

六、常见误区：选型时最容易踩的4个坑

误区一：焦距越大越好

很多人选场镜的时候觉得”焦距大 = 幅面大 = 功能强”，于是尽量选长焦距的。但其实焦距增大，扫描幅面确实变大了，可光斑尺寸也会同比例增大，加工分辨率会下降。

举个例子：同样的入射光束和波长，焦距从 100mm 增加到 200mm，光斑直径也差不多翻倍。原来能打 0.1mm 的细线，现在只能打 0.2mm 的了。

正确做法：根据实际加工需求选择合适的焦距——需要精细加工选短焦距，需要大幅面选长焦距，找到精度和幅面的平衡点。

误区二：畸变越小越划算

追求极致的低畸变，听起来很美好，但成本会直线上升。0.5% 畸变和 0.1% 畸变的场镜，价格可能差好几倍。

实际上，对于普通打标应用，0.5% 以下的畸变已经完全够用了。而且部分非线性误差还可以通过软件校正来补偿，不一定非要靠光学硬件去硬刚。

正确做法：根据应用的精度要求选择合适的畸变等级，不要盲目追求最低畸变。

误区三：场镜可以随便通用

这是最危险的误区。场镜是针对特定波长、功率和光束直径优化设计的：

波长不匹配——紫外透镜不能用在红外激光上，因为材料和镀膜都不匹配。轻则透过率低、效果差，重则损伤镀膜甚至烧坏透镜。
功率不匹配——低功率透镜用在高功率激光上，可能因为吸收过多热量而热变形，甚至炸裂。
光束直径不匹配——光束太粗会切光，太细则浪费入瞳、光斑变大。

还有飞秒激光的情况更特殊——必须用消色差设计的场镜，否则不同波长的光聚焦位置不一样，光斑会严重展宽，加工效果大打折扣。

正确做法：严格按照激光器的波长、功率、光束直径来匹配场镜，不要图省事乱用。

误区四：远心场镜一定比非远心好

远心场镜听起来”高大上”，很多人觉得既然远心更好，那就买远心的。但远心设计虽然能提供垂直入射和更均匀的光斑，它的视场更小、成本显著更高。

对于打标、雕刻这些对入射角不敏感的应用，非远心 f-theta 在性能和成本之间有更好的平衡。花 2-3 倍的钱买远心场镜来做普通打标，纯属浪费。

正确做法：切割、钻孔等需要垂直入射的应用选远心；打标、雕刻等通用应用选非远心就够了。

参考来源

RP Photonics Encyclopedia: F-Theta Lenses
ISO 10110 光学和光学仪器光学元件和系统制图准备
《激光原理及应用》，高等教育出版社
