如果说激光设备是一把”光刀”，那么聚焦镜就是这把刀的刀刃。
一片小小的透镜，决定了激光能量能不能集中、光斑够不够细、切割够不够锋利、焊接够不够牢固。别看它结构简单——可能就是一片圆圆的玻璃——里面的学问可不少。
今天我们来聊一聊激光加工里最基础、也最容易被忽视的元件：聚焦镜（Focusing Lens）。平凸、双凸、非球面到底有什么区别？焦距怎么选？和F-Theta场镜又是什么关系？一篇讲透。

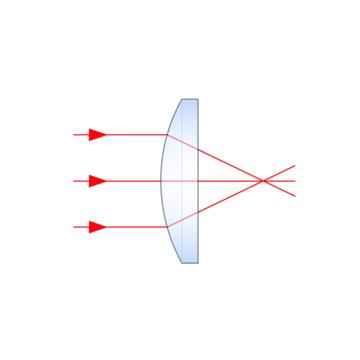

▲ 平凸透镜聚焦原理：平行入射光经过凸面折射后，会聚到右侧焦点上
目录
- 一、聚焦镜是什么？激光加工的”能量放大镜”
- 二、聚焦镜的工作原理：光斑大小怎么算？
- 三、5种聚焦镜类型大比拼：平凸、双凸、弯月、非球面、反射式
- 四、选购聚焦镜必看的8个关键参数
- 五、聚焦镜 vs F-Theta场镜，别再搞混了！
- 六、聚焦镜的6大应用场景
- 七、使用聚焦镜的7个常见误区
一、聚焦镜是什么？激光加工的”能量放大镜”
聚焦镜，顾名思义，就是把激光束”聚到一个点上”的光学透镜。它利用凸透镜的折射原理，将平行或发散的激光束会聚到一个极小的焦点上，让能量高度集中，足以熔化金属、气化材料、打穿玻璃。
你可能会想：不就是一片凸透镜吗？有什么好说的？
其实不然。聚焦镜看起来简单，但材质、面型、镀膜、焦距、口径的不同组合，会导致聚焦效果千差万别。选对了，激光又快又准；选错了，不仅效率低，还容易烧坏镜片。
在激光加工系统里，聚焦镜往往不是”单打独斗”的：
- 🔹 激光切割头里：准直镜 + 聚焦镜，两片配合实现光纤输出光的准直和聚焦
- 🔹 激光打标机里：扩束镜 + 振镜 + F-Theta场镜（场镜本质上也是一种复杂的聚焦镜组）
- 🔹 手持焊接枪里：一片聚焦镜直接把光纤出来的光会聚
二、聚焦镜的工作原理：光斑大小怎么算？
聚焦镜的原理说穿了就是中学物理里的”凸透镜会聚光线”。但在激光领域，我们有更精确的计算公式。
衍射极限光斑尺寸
聚焦光斑的大小由衍射极限决定，但计算方式取决于入射光束的模式：
（1）高斯光束入射（最常见的激光情况）
对于基模高斯光束（TEM₀₀，M²≈1）经过理想透镜聚焦后，焦点处的光斑直径（1/e² 强度处）为：
d₀ = 4λf / (πD) ≈ 1.27 × λ × f / D
其中 D 是入射高斯光束的直径（1/e² 处）。这是激光领域最常用的公式。
（2）均匀平面波入射（圆孔衍射）
如果入射光强是均匀分布的（平面波充满圆形孔径），焦点处形成的是艾里斑（Airy disk），其第一暗环直径为：
d_Airy = 2.44 × λ × f / D
这里的 D 是圆孔（通光孔径）的直径。这个公式常用于非相干光学系统和成像系统。
参数说明：
- d：聚焦光斑直径（注意公式定义的强度位置，高斯是1/e²，艾里斑是第一暗环）
- λ：激光波长（如 1064nm = 1.064×10⁻⁶ m）
- f：透镜的焦距
- D：入射光束直径（1/e² 处，高斯光束）或通光孔径（平面波）
从这个公式可以得出几个重要结论：
- 波长越短，光斑越小——这就是为什么紫外激光（355nm）能做到更精细的加工
- 焦距越短，光斑越小——但短焦距意味着工作距离近，镜片离工件近，容易被污染
- 入射光束越粗，光斑越小——这就是为什么前面常常要加一个扩束镜
焦深（Depth of Focus）
光不是聚到一个”几何点”上的，焦点附近有一个能量足够集中的范围，叫做焦深（也叫瑞利范围的2倍）。
焦深 DOF ≈ 2 × λ × (f/D)²
光斑越小，焦深就越短。这就是为什么精细加工对Z轴定位精度要求很高——稍微偏一点就离焦了。

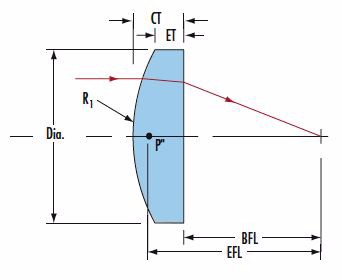

▲ 平凸透镜的关键参数：EFL（有效焦距）、BFL（后焦距）、CT（中心厚度）、ET（边缘厚度）、Dia.（通光直径）
三、5种聚焦镜类型大比拼：平凸、双凸、弯月、非球面、反射式
1. 平凸透镜（Plano-Convex, PCX）
结构：一面是平面，一面是凸球面
特点：
- ✅ 结构简单，成本最低
- ✅ 平行光入射时（凸面朝向入射光）球差较小
- ✅ 是激光加工中最常用的聚焦镜类型
- ❌ 仍有残余球差，达不到衍射极限
使用注意：平凸透镜有方向性！平行光一定要从凸面入射、平面出射，这样球差最小。如果反过来用，球差会显著增大，光斑变散。
适用场景：绝大多数工业激光加工（切割、焊接、打标等）
2. 双凸透镜（Bi-Convex, DCX）
结构：两面都是凸球面，曲率通常对称
特点：
- ✅ 适合物像共轭比在 1:5 到 5:1 之间的场景（即物距和像距差不多大）
- ✅ 结构紧凑，可以在较短距离内实现会聚
- ❌ 球差比平凸大，不适合追求最小光斑的平行光聚焦
适用场景：光束缩束、有限距离成像、光学仪器等
3. 弯月透镜（Meniscus Lens）
结构：一面凸、一面凹，整体为正光焦度
特点：
- ✅ 通常作为复合透镜组的一部分，用于校正像差
- ✅ 可以在一定程度上减小球差
- ❌ 很少单独用作聚焦镜
适用场景：复合聚焦镜组、照相物镜等
4. 非球面透镜（Aspheric Lens）
结构：表面不是球面，而是经过特殊设计的非球面轮廓
特点：
- ✅ 可以完全校正球差，单片就能达到衍射极限聚焦
- ✅ 光斑更小、更圆、更接近理想高斯分布
- ✅ 用一片非球面可以代替一组球面透镜，系统更紧凑
- ❌ 加工难度大，成本高（通常是球面的几倍到几十倍）
- ❌ 对安装对准精度要求高
适用场景：精密光学、科研实验、高端激光加工、光纤耦合等
5. 反射式聚焦镜（Reflective Focusing）
典型代表：离轴抛物面反射镜（Off-axis Parabolic Mirror, OAP）
特点：
- ✅ 完全无色差——任何波长都能同样聚焦
- ✅ 热效应极小，适合极高功率（数千瓦以上）激光
- ✅ 可用于超宽波段（从紫外到远红外）
- ❌ 对准难度大，调整麻烦
- ❌ 体积大，成本高
适用场景：高功率/极高功率激光、多波长/超快激光、科研实验
按材质怎么选？
| 材质 | 适用波长 | 特点 |
|---|---|---|
| BK7 / K9 玻璃 | 可见光 ~ 近红外 | 成本低，通用型，中低功率 |
| 熔融石英（Fused Silica） | 紫外 ~ 近红外 | 高损伤阈值，高功率首选，热稳定性好 |
| 硒化锌（ZnSe） | CO₂ 激光（10.6μm） | CO₂ 激光专用 |
| 硅（Si）/ 锗（Ge） | 中远红外 | 红外热成像、红外激光 |

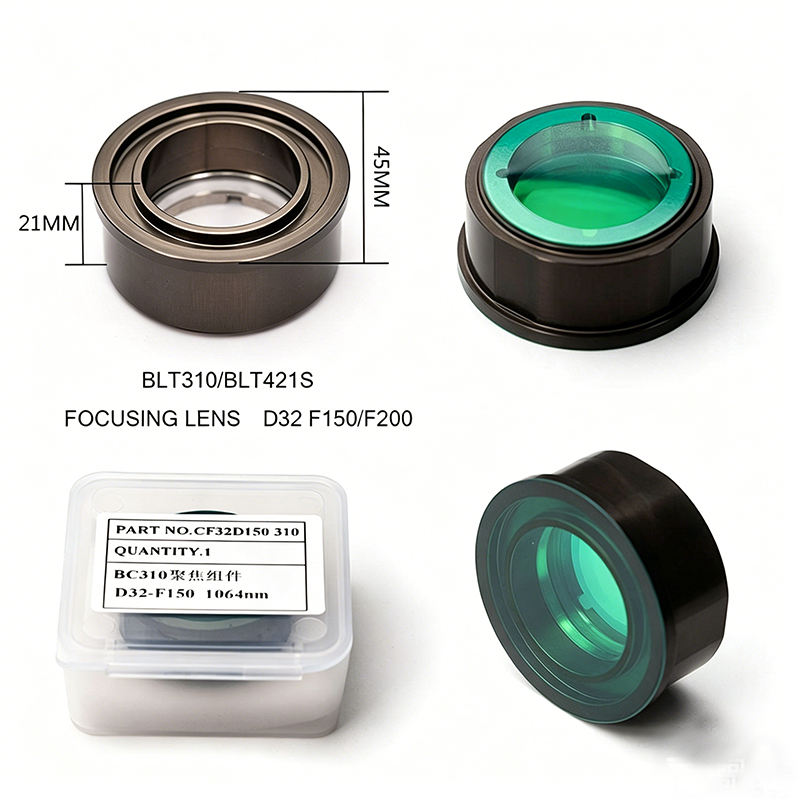

▲ 典型的激光聚焦镜头组件（带金属镜筒和安装螺纹），内部装有聚焦透镜和保护窗
四、选购聚焦镜必看的8个关键参数
1. 焦距（EFL / f）
这是聚焦镜最核心的参数。选择焦距的本质是在”光斑大小”和”工作距离/焦深”之间做取舍：
- 短焦距（如 50mm 以下）：光斑小、能量密度高，但工作距离近、焦深浅，适合精细加工
- 中等焦距（50~150mm）：最常用的范围，兼顾光斑大小和工作距离，通用性最强
- 长焦距（200mm 以上）：光斑大、焦深长、工作距离远，适合厚材料切割和焊接
2. 通光孔径（Clear Aperture）
透镜的有效工作直径。必须大于入射光束直径（建议留 1.5~2 倍余量），否则会截光导致功率损失和衍射环。
3. 后焦距（BFL）
透镜最后一面到焦点的距离。决定了镜片到工件的安装距离，对于切割头、焊接头等设备的结构设计很重要。注意 BFL 不等于焦距 EFL（厚透镜时两者差别明显）。
4. 面型精度（Surface Accuracy）
通常用 λ/4、λ/10 等表示（参考波长一般为 632.8nm）。面型精度越高，像差越小，聚焦质量越好。激光级透镜通常要求 λ/4 以上。
5. 表面质量（Surface Quality）
用划痕-麻点（Scratch-Dig）表示，如 60-40、40-20、10-5。数值越小表面越光洁。高功率激光对表面质量要求更高，因为缺陷容易导致损伤。
6. 损伤阈值（LIDT）
高功率应用的生命线。需要同时关注连续波（CW，单位 W/cm 或 W/cm²）和脉冲（单位 J/cm²）损伤阈值，并根据你的激光器参数（波长、脉宽、重复频率）进行换算。
7. 镀膜（Coating）
激光透镜通常镀增透膜（AR coating）来减少表面反射损失。常见的有：
- 单波长 V 形膜：特定波长反射率最低
- 宽带 AR 膜：覆盖一定波长范围，通用性好
镀膜直接影响透过率和损伤阈值，必须与激光波长相匹配。
8. 偏心（Centration）
透镜的光学轴与机械轴的偏差，通常用角度（分）表示。偏心大会导致像散和光斑不对称。
五、聚焦镜 vs F-Theta场镜，别再搞混了！
很多刚接触激光的朋友分不清聚焦镜和F-Theta场镜，其实它们的关系是：F-Theta场镜是一种特殊的、用于扫描的聚焦镜组。
下面用一张表把区别说清楚：
| 特性 | 聚焦镜（Focusing Lens） | F-Theta 场镜（Scan Lens） |
|---|---|---|
| 核心功能 | 单点聚焦（不动的焦点） | 二维扫描聚焦（焦点在平面上移动） |
| 光路结构 | 通常 1 片，最多 2 片 | 3~6 片透镜组成的复杂镜组 |
| 像差校正 | 只校正轴上像差（球差） | 校正全视场像差（场曲、畸变、像散、彗差等） |
| 特殊设计 | 无 | F-Theta 畸变（y=f·θ），保证扫描线性 |
| 光斑一致性 | 只有轴上一个焦点 | 全视场光斑大小、形状基本一致 |
| 典型应用 | 切割头、焊接枪、固定光路 | 激光打标机、振镜焊接机、3D打印振镜 |
| 成本 | 低（几十到几百元） | 高（几千到几万元） |
简单说：如果是振镜扫描系统，用的是场镜；如果是固定或一维运动的光路，用的是聚焦镜。
六、聚焦镜的6大应用场景
1. 激光切割
这是聚焦镜最大的应用领域之一。光纤激光切割机的切割头里，通常是”准直镜 + 聚焦镜”的组合，聚焦镜把准直后的激光会聚成细而锋利的光斑，用来切割金属板材。切割厚材料用长焦距，切割薄材料用短焦距。
2. 激光焊接
包括手持焊、自动焊、振镜焊接等。焊接通常需要一定大小的光斑和较长的焦深，因此焦距选择比切割更长一些。
3. 激光打标 / 雕刻
在打标机里，聚焦功能是由 F-Theta 场镜完成的（场镜也是聚焦镜的一种）。配合振镜实现二维平面上的扫描打标。
4. 激光钻孔
微孔加工需要非常小的光斑和很高的能量密度，通常用短焦距聚焦镜配合高质量的光束。PCB 钻孔、晶圆导通孔等都是典型应用。
5. 激光熔覆 / 淬火
这类应用需要特定大小和形状的光斑，有时需要用组合透镜或积分镜来获得矩形或线形的光斑分布。
6. 科研与精密光学
实验室里的各种激光实验、光谱学、非线性光学等，都需要各种类型的聚焦镜。科研应用对聚焦质量要求高，常常使用非球面透镜或反射式聚焦镜。
👉 相关产品：激光光学元件 | F-Theta 场镜 | 激光切割机
七、使用聚焦镜的7个常见误区
误区1：聚焦镜和场镜是一回事
正解：聚焦镜是单点聚焦元件（通常1~2片），场镜是用于扫描系统的复杂透镜组（3~6片）。功能、结构、成本都差很多。
误区2：焦距越小越好
正解：焦距小确实光斑小，但焦深也短、工作距离也近。焦深太短意味着对工件平整度和Z轴定位要求极高，稍微有一点误差就离焦了。而且镜片离工件近，容易被飞溅和烟尘污染。选择焦距要根据实际需求平衡。
误区3：平凸透镜反正都一样用
正解：平凸透镜有明确的方向性！平行光入射时，一定要让凸面朝向入射光、平面朝向出射光（焦点一侧）。反过来用球差会大很多，光斑变大、能量密度下降。很多人装反了还纳闷为什么效果不好。
误区4：非球面一定比球面好
正解：非球面确实能消除球差，获得更好的聚焦质量，但成本是球面透镜的几倍甚至几十倍。而且非球面对对准精度要求更高，装调不好反而效果差。大多数工业应用用高质量的球面透镜完全够用。
误区5：镀膜不重要，能透光就行
正解：镀膜太重要了！一片没有增透膜的玻璃透镜，每个界面反射约4%，两片就是约8%的损失。而高质量的AR镀膜可以把每个面的反射降到0.1%以下。镀膜还直接影响损伤阈值——镀膜质量差的镜片，高功率下容易打坏。
误区6：镜片越大越好
正解：通光孔径只要能让光束完整通过就行（留1.5~2倍余量）。太大的透镜不仅浪费成本，还更难保证面型均匀性，且更重、安装更麻烦。
误区7：镜片烧坏就是质量问题
正解：镜片烧坏可能有很多原因：功率超标、镀膜不匹配、镜片脏了（灰尘吸收能量导致局部过热）、冷却不足等。不一定是镜片质量问题。使用中保持镜片清洁、正确选择参数才是延长寿命的关键。
参考资料
- RP Photonics Encyclopedia – Optical Lenses
- RP Photonics Encyclopedia – Focusing of Laser Beams
- Thorlabs – Focusing & Collimating Lenses 产品文档
- Newport – Focusing and Collimating 技术指南
- Edmund Optics – Lens Selection Guide
- ULS – Laser Focusing Lenses Application Note
