平场镜/场镜百科：从物理原理到技术选型的完全指南

更新日期：2026年09月06日

编制依据：RP Photonics Encyclopedia 权威词条 · 高飞激光5篇选型指南 · Thorlabs/CASTech/SPIE 技术资料

---

一、术语定义：平场镜、场镜与F-Theta透镜的关系

平场镜（Flat Field Lens）是一类以校正场曲（Field Curvature）像差、实现全视场平面聚焦为核心功能的透镜系统。它的使命是将弯曲的Petzval焦面”掰平”，使不同视场角的光束都能聚焦在同一个物理平面上。

场镜（Field Lens / Scan Lens）是激光加工行业对平场扫描透镜的简称，特指用于振镜扫描系统中的平场聚焦光学组件。在激光打标、切割、焊接等应用中，场镜是光路末端的核心元件，负责将振镜反射的角度扫描光束转化为平面上的位置扫描光斑。

F-Theta透镜（F-Theta Lens）是平场扫描透镜中最主流的子类。它在平场聚焦的基础上，通过主动引入桶形畸变（负畸变），抵消了普通透镜 y=f·tanθ 的非线性关系，实现了像高与扫描角近似线性的 y≈f·θ 特性，使振镜匀速转动时光斑在加工面上匀速移动。

在激光加工领域，日常语境中的”场镜”几乎等同于”F-Theta平场扫描透镜”。本文以下内容以激光扫描用F-Theta场镜为核心展开，同时覆盖远心场镜、消色差场镜等高级类型。

---

二、物理原理：从Petzval场曲到F-Theta线性扫描

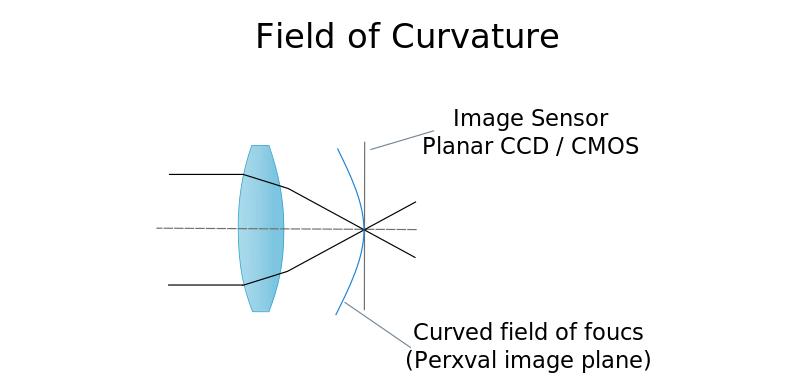

2.1 Petzval场曲理论——为什么普通透镜的焦面是弯的？

场曲是球面透镜的固有像差。对于单个正透镜，轴上光线（中心视场）会聚在一个焦点，而轴外光线（边缘视场）由于斜入射，会聚的焦点比轴上焦点更靠近透镜。将所有视场的焦点连接起来，形成的不是平面，而是一个向透镜方向凹陷的曲面——这就是Petzval曲面（佩兹伐曲面）。

场曲的大小可以用Petzval曲率来定量描述。对于由k个折射面组成的光学系统：

其中 nᵢ 和 n’ᵢ 分别是第 i 个折射面前后的介质折射率，rᵢ 是该面的曲率半径。从公式可以得出两个关键结论：

• 正透镜产生正场曲（焦面向物方弯曲，焦点更靠近透镜）
• 负透镜产生负场曲（焦面向像方弯曲，焦点远离透镜）

这正是平场校正的核心思想：通过合理组合正负光焦度元件，使总Petzval曲率趋近于零。但完全消除场曲在物理上与光束聚焦存在矛盾——所有平场系统都存在残余场曲，只是大小不同而已。[(RP Photonics: Scanning Lenses)](https://www.rp-photonics.com/scanning_lenses.html)

2.2 平场校正的四条技术路线

根据SPIE学术文献对F-Theta透镜光学设计的分类，平场校正主要有以下四条技术路线：

技术路线	光学结构	校正效果	复杂度/成本	适用场景
正负透镜组合 + 空气隙	不同折射率玻璃搭配，中间留空气隙	中等，残余场曲较大	低 / 低	小视场、低精度
平凹透镜结构	靠近像面侧使用平凹负透镜	中等	中 / 中	普通打标
厚弯月形透镜	厚弯月透镜利用厚度优化Petzval和	较好	中 / 中高	中高精度
多片式复杂结构 + 非球面	3-7片透镜组合，含非球面元件	优秀，场曲可控制在微米级	高 / 高	高精度、远心、大视场

表：平场校正四条技术路线对比。核心规律：平场系统至少包含一个负光焦度元件；Petzval和为零与光束聚焦存在固有矛盾，实际系统总有残余场曲。[(SPIE: Optical design and performance of F-Theta lenses)](https://www.spiedigitallibrary.org/conference-proceedings-of-spie/9626/96261S/Optical-design-and-performance-of-F-Theta-lenses-for-high/10.1117/12.2190777.pdf)

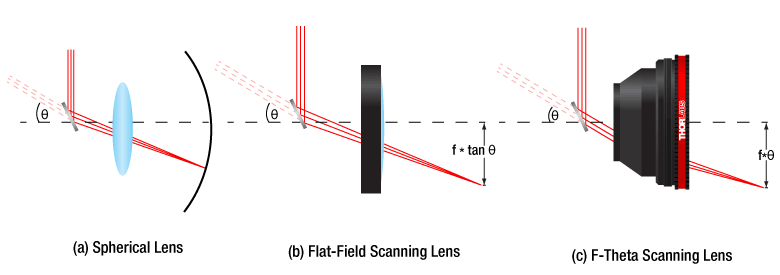

2.3 F-Theta畸变校正原理——刻意引入的”有用畸变”

普通平场扫描透镜的像高遵循 y = f·tanθ 的正切关系，这是一种非线性关系——振镜匀速转动时，光斑在边缘走得比中心快，导致图案畸变和加工不均匀。

F-Theta透镜的创新在于：主动引入精确量的桶形畸变（负畸变），将正切曲线”压低拉直”，使像高与扫描角近似呈线性关系 y ≈ f·θ。

F-Theta透镜需要引入的负畸变量可以定量计算：

其中 Δh 为F-Theta透镜需要引入的负畸变量（相对于理想正切关系的位置偏差），θ 以弧度计。这是F-Theta设计的核心公式——畸变不是缺陷，而是设计目标。[(Arizona Optics: Design of Large Working Area F-Theta Lens)](https://wp.optics.arizona.edu/alumni/wp-content/uploads/sites/113/2023/06/msreport-gong-chen.pdf)

实际产品中，F-Theta线性误差（残余畸变）用下式表示：

优质工业级F-Theta透镜的线性误差可控制在 <0.1%，普通产品一般在 <0.5%~<1%。一般认为相对偏差小于0.5%即可满足绝大多数打标应用要求。[(Thorlabs: F-Theta Scan Lenses)](https://www.thorlabs.com/NewGroupPage9_PF.cfm?ObjectGroup_ID=6430)

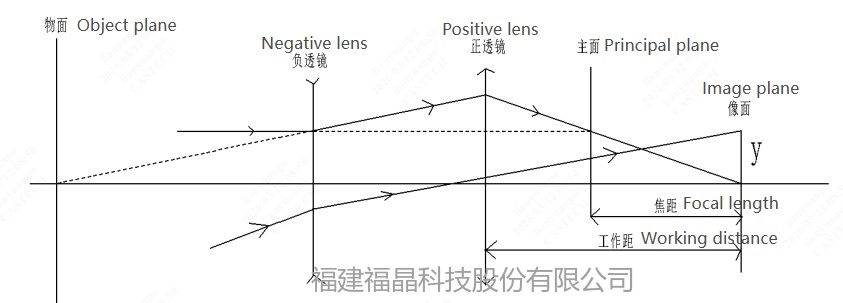

2.4 反向远距结构——长工作距离的秘密

工业F-Theta场镜普遍采用反向远距结构（Reverse Telephoto / Inverted Telephoto）：前组为负光焦度透镜，后组为正光焦度透镜。负透镜组先将光束发散，正透镜组再将其重新聚焦。

这种结构的关键效果是：系统的第二主点（Principal Point）向后移动，甚至可以移出最后一片透镜之后，使得工作距离（最后一面到焦面）远大于有效焦距。

反向远距结构的远摄比（Telephoto Ratio）通常为 1.2~1.5，即工作距离约为焦距的1.2到1.5倍。这就是为什么一个标称焦距160mm的场镜，实际工作距离可以达到180mm以上。

对用户选型的意义：切勿将焦距等同于工作距离，设备Z轴安装高度必须以法兰焦距（Flange Focal Length）为准，而非标称焦距。[(CASTech: F-theta Lens Technical Principles)](https://www.castech.com/news_detail/24.html)

2.5 入瞳位置的关键作用

场镜的入瞳（Entrance Pupil）是光束进入场镜的有效孔径位置。在振镜扫描系统中，振镜必须放置在入瞳位置附近，否则大角度扫描时会产生渐晕（Vignetting）——边缘光线被镜筒或光阑拦掉，导致扫描幅面边缘功率损失、光斑变大、像质劣化。[(RP Photonics: Scanning Lenses)](https://www.rp-photonics.com/scanning_lenses.html)

在双振镜（X-Y振镜）系统中，入瞳应位于两个振镜之间，且应尽量减小两镜间距以匹配入瞳位置。振镜间距越大，偏离设计入瞳位置越远，渐晕效应越明显。

入瞳直径也不是越大越好——入射光束直径与入瞳直径需要合理匹配。一般要求入射光束直径 ≤ 入瞳直径的 55%~70%（比值约0.55~0.7），留足扫描时的光斑偏移余量。

2.6 热透镜效应——高功率应用的隐形杀手

在千瓦级高功率激光应用中，即使是高透过率的光学元件，也会因为材料本征吸收和膜层吸收而产生热量，导致热透镜效应（Thermal Lensing）。

热透镜效应的后果：

• 焦平面偏移（Focal Shift）：镜片受热后折射率分布变化，等效光焦度改变，焦点位置漂移
• 光束质量劣化：热致折射率梯度引入附加像差，导致光斑变大、能量密度下降
• 场曲变化：全场各位置热效应不均匀，平场校正效果退化

缓解措施：

• 采用熔融石英（Fused Silica）材质——吸收率更低、热膨胀系数更小、热稳定性远优于普通光学玻璃
• 优化低吸收膜系设计，减少膜层发热
• 适当降低功率密度或增加冷却

对于连续光纤激光焊接系统，热透镜效应是必须考虑的因素，这也是高功率焊接场镜必须使用石英材质的根本原因。[(RP Photonics: Scanning Lenses)](https://www.rp-photonics.com/scanning_lenses.html)

---

三、结构与分类：四种主流场镜类型全解析

3.1 四大类型全方位对比

按远心度和消色差能力两个维度，场镜可以分为四大类型。这是选型时首先要确定的大类。

类型	远心角	消色差波段	F-Theta畸变	光斑均匀性	价格倍率	典型应用
普通F-Theta场镜	4°~17°	单波长	<0.5%~<1%	一般，边缘略大	1×	普通打标、雕刻
远心F-Theta场镜	<4°（高端<2°）	单波长	<0.1%	优秀，全场一致	2~5×	精密切割、打孔、微加工
消色差F-Theta场镜	4°~17°	双/三波长	<0.5%	一般	1.3~2×	多波长系统、普通同轴视觉
远心消色差F-Theta场镜	<4°（高端<2°）	双/三波长	<0.1%	最优	3~10×	精密同轴视觉、半导体微焊接

表：四种F-Theta场镜类型全方位对比。价格倍率以同焦距普通F-Theta为基准（1×）。[(高飞激光：场镜选型指南)](https://www.soar-laser.cn/field-lens-selection-guide/) [(高飞激光：远心消色差场镜选型指南)](https://www.soar-laser.cn/telecentric-achromatic-f-theta-lens-guide/)

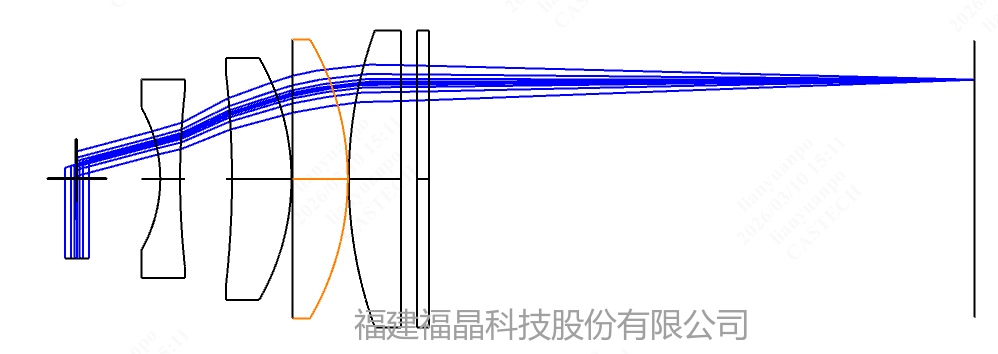

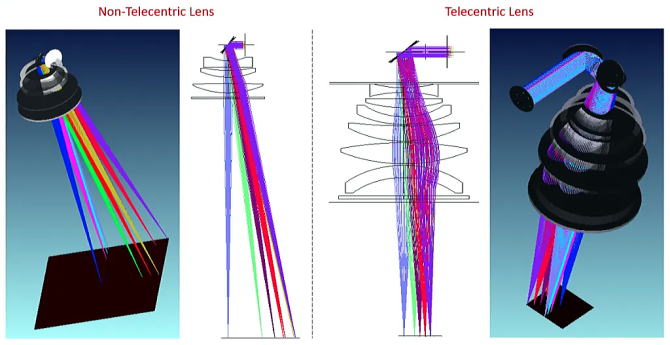

3.2 远心扫描透镜的物理解释

远心（Telecentric）设计是场镜的高级特性，其核心是像方远心：出瞳位于无穷远，全场出射主光线都垂直于像面（加工平面）。

在普通F-Theta场镜中：

• 中心视场：光束垂直入射 → 圆形光斑 ✓
• 边缘视场：光束倾斜入射 → 椭圆形光斑 ✗，且光斑尺寸变大

远心场镜通过特殊的光学设计（通常需要更多镜片、更大口径），确保所有视场的主光线都垂直入射加工面，带来以下好处：

• 光斑形状一致：全场都是圆形光斑，无椭圆化
• 光斑大小一致：中心到边缘光斑尺寸均匀，加工线宽/深度一致
• 切边垂直度高：打孔壁直、切割断面垂直
• 对工件高度变化不敏感：焦深方向的尺寸变化影响小

远心度的代价：需要更大的前透镜口径、更多的镜片数量、更复杂的装调，因此体积大、重量大、成本高（通常是同焦距普通场镜的2~10倍）。同时视场受透镜口径限制，相同口径下远心场镜的视场更小。[(RP Photonics: Telecentric Lenses)](https://www.rp-photonics.com/telecentric_lenses.html)

3.3 消色差场镜的原理与难点

色差（Chromatic Aberration）源于不同波长的光通过同一玻璃时折射率不同，导致聚焦位置不同。对于多波长激光系统或同轴视觉系统，这是一个致命问题——例如650nm红光视觉焦点与1064nm激光焦点，经过普通场镜后位置可能相差数毫米。

消色差设计的原理是：通过组合不同色散特性的玻璃材料（如冕牌玻璃+火石玻璃），利用各自色散曲线的差异，使两个或多个设计波长的焦点重合。

消色差场镜的选型要点：

• 不是越宽越好：镀膜波段越宽，膜层堆叠层数越多（从几微米到几十微米），内应力越大、越易脱落、透过率越低、成本越高
• 典型配置：532nm±15nm + 1064nm±30nm（双波长），或1064nm + 650nm（同轴视觉）
• 双波段消色差场镜价格比单波段贵30%~50%
• 飞秒激光需要宽带消色差设计，以补偿宽光谱导致的色散和光斑展宽

实际选型应选择刚好覆盖自己使用波长的产品，而非追求”全波段通用”——全波段兼容的代价是透过率下降、膜层可靠性降低和成本大幅上升。[(高飞激光：远心消色差场镜选型指南)](https://www.soar-laser.cn/telecentric-achromatic-f-theta-lens-guide/)

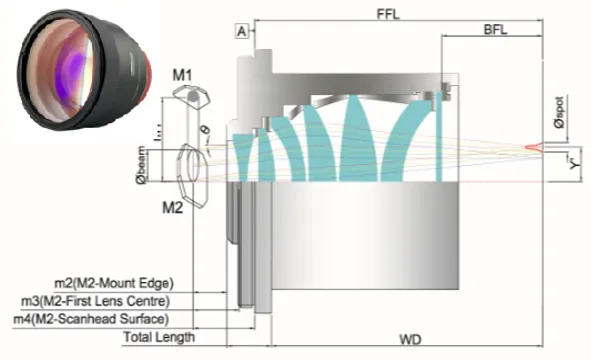

3.4 按结构类型分类

结构类型	镜片数量	特点	适用场景
单片式	1片	结构最简单、成本最低，场曲和像差大	小视场低精度应用、CO₂简易加工
空气隙式	2~3片	主流工业级设计，空气间隔便于散热，像差校正较好	普通打标、雕刻、一般焊接
多片复杂式	3~7片	高精度、大视场、远心设计，像差校正充分	精密加工、远心场镜、消色差场镜
非球面式	较少（含非球面）	更少镜片实现更好校正，体积小，加工难度高	高端场镜、微型化系统

表：按结构类型分类的场镜对比。工业级F-Theta以2-3片空气隙式为主流，如Thorlabs FTH系列采用2或3片空气隙设计。[(Thorlabs: F-Theta Scan Lenses)](https://www.thorlabs.com/NewGroupPage9_PF.cfm?ObjectGroup_ID=6430)

高端F-Theta设计中，非球面表面方程为：

其中 z 为表面高度（矢高），r 为径向坐标，c 为顶点曲率，k 为圆锥系数，A₄/A₆ 为高阶非球面系数。非球面可以提供比球面更多的设计自由度，用更少镜片实现更好的像差校正。

3.5 按材质分类

材质	适用波长	损伤阈值	热稳定性	价格	典型应用
光学玻璃（K9等）	可见光~近红外	低~中	一般	低	低功率打标（20~50W）
熔融石英（Fused Silica）	紫外~近红外	高（~5 J/cm² @10ns）	优秀	高	高功率焊接、超快激光、紫外加工
硒化锌（ZnSe）	10.6μm（CO₂）	中	一般	高	CO₂激光加工
硅（Si）/ 锗（Ge）	中远红外	中	一般	中高	特殊红外激光应用

表：四种场镜材质对比。损伤阈值参考Thorlabs FTH系列：5 J/cm²（1064nm, Ø1mm, 10ns, 10Hz）。[(Thorlabs: F-Theta Scan Lenses)](https://www.thorlabs.com/NewGroupPage9_PF.cfm?ObjectGroup_ID=6430)

---

四、关键参数解读（技术选型级）

以下是场镜选型时必须掌握的全部核心参数，每个参数都附带定义/公式和明确的选型意义，覆盖从入门级到专家级的完整参数体系。

参数名称	定义 / 公式	选型意义
1. 有效焦距（EFL）	光学系统第二主点到焦平面的距离。决定扫描幅面和光斑大小的核心参数。常见规格：F63、F80、F100、F160、F210、F254、F300、F330、F420。	焦距↑ → 幅面↑、光斑↑、焦深↑。需在加工范围和精度间权衡。短焦距=小光斑+高精度但小范围；长焦距=大范围但精度下降。
2. 扫描幅面	场镜能覆盖的有效加工范围，通常以正方形边长表示。 经验公式：幅面 ≈ 0.7 × 焦距	选型第一指标。实际使用建议留10~20%余量，超幅使用会导致边缘像差急剧增大、光斑变形、能量骤降。
3. 聚焦光斑直径	衍射极限公式（高斯光束）： （1/e²光斑直径） M²=光束质量因子，λ=波长，f=焦距，D=入射光束直径 几何成像公式（光纤耦合）： d_fiber=光纤芯径，f_f=场镜焦距，f_c=准直镜焦距	决定加工线宽/精度和能量密度。光斑越小，能量越集中，加工越精细。获得小光斑：短焦距+大入射光束+短波长+好的光束质量（M²接近1）。
4. 焦深 / 瑞利长度	焦深 = 2 × 瑞利长度 焦深内光斑直径变化不超过√2倍	决定对工件高低起伏的容忍度。焦深大→厚板焊接友好，但光斑大；焦深浅→薄板精细加工，但对Z轴高度敏感。是焦距-光斑-焦深三角平衡的重要一极。
5. 入瞳直径	场镜能接收的最大入射光束直径。常见规格：10mm、12mm、14mm、15mm、20mm、30mm。	必须 ≥ 振镜光斑。入瞳不足→渐晕→边缘功率损失、光斑变大。入瞳越大，可使用的入射光束越粗，聚焦光斑越小。但入瞳越大→镜片越大→成本越高。
6. 入瞳位置	入瞳（孔径光阑的像）到场镜第一面透镜的距离。	常被忽视但极其重要。振镜必须放在入瞳位置附近，双振镜系统入瞳在两镜之间。不匹配→大角度扫描渐晕。安装间距需要与设计值匹配。
7. 扫描角度	场镜允许的最大光束偏转角。常见规格：±11°、±14.8°、±15°、±17.3°、±20°、±25°、±28°。	振镜摆动角度必须 ≤ 场镜允许扫描角度。角度不匹配→实际幅面小于标称幅面。大角度场镜可以在相同焦距下提供更大幅面，或在相同幅面下使用更短焦距（更小光斑）。
8. F-Theta畸变（线性误差）	表示实际像高与理想线性位置的偏差百分比	决定打标图案的几何精度。优质产品<0.1%，普通产品<0.5%~<1%。高精度应用（PCB钻孔、二维码打标）对畸变要求高。
9. 远心角	场镜边缘视场处出射主光线与光轴（法线）的夹角。普通场镜4°~17°，远心场镜<4°，高端远心<2°。	远心角越小→光斑一致性越好、切边垂直度越高、视觉定位越准。精密切割/打孔建议<4°，半导体微焊接/高端视觉建议<2°。远心度越高→镜头越大越贵。
10. 工作距离（WD）	场镜最后一面光学表面到焦平面的距离。F-Theta场镜采用反向远距结构，工作距离 > 焦距（远摄比1.2~1.5）。	影响设备Z轴空间和工装设计。注意：工作距离 ≠ 焦距 ≠ 法兰焦距。长工作距离便于安装吹气装置、保护镜片，但镜头更长更贵。
11. 法兰焦距（FFL）	从安装法兰面到焦平面的距离。比工作距离更具工程意义。	设备安装设计的关键参数。直接决定振镜安装面到工件表面的总高度。选型时务必核对法兰焦距与设备立柱高度的匹配。
12. 激光损伤阈值（LIDT）	透镜能承受的最大激光功率密度/能量密度。脉冲激光关注J/cm²，连续激光关注W/cm²。典型值：石英材质约5 J/cm²（1064nm, 10ns, 10Hz）。	高功率/短脉冲应用必须关注。损伤阈值不足→膜层烧坏、镜片损伤。石英材质远优于普通光学玻璃。需按实际使用条件折算（脉宽、频率、光斑尺寸不同时需要换算）。
13. 适用波长	场镜镀膜和像差校正优化的波长范围。常见：1064nm、532nm、355nm、10.6μm。消色差场镜覆盖2~3个波段。	必须严格匹配激光器波长。错配→透过率暴跌、聚焦变差、可能损坏膜层。消色差场镜不是越宽越好，选刚好覆盖使用波长的产品。
14. 光斑均匀性	全场各位置光斑大小、形状、能量分布的一致性。取决于像差校正水平。	直接影响加工一致性。远心设计可显著提升均匀性。增材制造、大面积打标对均匀性要求高。

表：场镜14个关键参数详解（含定义/公式+选型意义）。参考来源：[(RP Photonics: Scanning Lenses)](https://www.rp-photonics.com/scanning_lenses.html) [(高飞激光：场镜选型指南)](https://www.soar-laser.cn/field-lens-selection-guide/) [(Thorlabs: F-Theta Scan Lenses)](https://www.thorlabs.com/NewGroupPage9_PF.cfm?ObjectGroup_ID=6430)

---

五、典型应用与选型方法论

5.1 三大应用场景选型参数对比

不同应用场景对场镜的要求差异巨大。以下是四大典型激光加工场景的选型参数对比：

参数维度	激光打标/雕刻	激光焊接	精密切割/打孔	精密划线/微加工
场镜类型	普通F-Theta	普通/远心F-Theta（石英）	远心F-Theta	远心消色差F-Theta
焦距范围	F100~F330	F160~F420	F63~F160	F63~F100
光斑要求	中（20~50μm）	大（50~200μm）	小（10~30μm）	极小（<10μm）
焦深要求	低~中	高（厚板需要长焦深）	中	低
远心度	一般	中~高	高（<4°）	极高（<2°）
材质	光学玻璃/石英	熔融石英	熔融石英	熔融石英
功率等级	20~100W	500W~6kW	10~500W	1~50W（紫外/超快）
畸变要求	<0.5%~<1%	<0.5%	<0.1%	<0.05%
核心选型矛盾	幅面 vs 精度	光斑 vs 焦深	视场 vs 远心度	波长范围 vs 消色差精度

表：四大应用场景场镜选型参数对比。综合来源：[(高飞激光：5篇选型指南)](https://www.soar-laser.cn/field-lens-selection-guide/)

5.2 选型方法论一：激光打标场景——焦距+幅面+波长匹配法

激光打标是场镜用量最大的场景，适用准平行光入射的光路系统（调Q/MOPA/CO₂射频管等激光器）。

光路结构：激光器 → 扩束镜 → 振镜 → 场镜 → 工件

选型步骤（六步法）：

1. 确定波长——根据激光器类型确定场镜镀膜波段。1064nm（光纤）/355nm（紫外）/532nm（绿光）/10.6μm（CO₂），必须严格匹配。
2. 确定加工幅面——根据最大加工件尺寸确定，加10~20%余量。幅面 ≈ 0.7 × 焦距，反推所需焦距。
3. 光斑精度验证——用衍射极限公式验证该焦距下能否达到目标线宽：d = 4·M²·λ·f/(π·D)。如果光斑太大，需要增大入射光束直径（加大扩束倍数）或缩短焦距。
4. 入瞳匹配振镜——场镜入瞳 ≥ 振镜光斑 ≥ 扩束后光束直径。入瞳建议比振镜光斑大15~30%余量。
5. 扫描角度匹配——振镜摆动角度 ≤ 场镜允许扫描角度，否则实际幅面达不到标称。
6. 工作距离/法兰焦距确认——验证与设备立柱高度、工件装夹空间的兼容性。

常见焦距规格速查表（1064nm, 入射光斑约12mm）：

焦距	扫描幅面	理论光斑(1/e²)	工作距离(约)	推荐立柱高度	典型应用
F63	50×50mm	~7μm	~80mm	300mm	超精细打标、微加工
F100	70×70mm	~12μm	~120mm	350mm	小幅面精细打标
F160	110×110mm	~19μm	~180mm	400mm	标准打标（最常用）
F210	150×150mm	~25μm	~240mm	500mm	中幅面打标
F254	175×175mm	~30μm	~280mm	550mm	中大幅面打标
F330	220×220mm	~40μm	~380mm	650mm	大幅面打标
F420	300×300mm	~50μm	~480mm	750mm	超大幅面应用

表：常见F-Theta场镜规格参数速查表（1064nm, M²≈1.3, 入射光斑12mm条件下估算）。数据参考：[(高飞激光：场镜选型指南)](https://www.soar-laser.cn/field-lens-selection-guide/) [(Thorlabs: F-Theta Scan Lenses)](https://www.thorlabs.com/NewGroupPage9_PF.cfm?ObjectGroup_ID=6430)

5.3 选型方法论二：振镜焊接场景——级次选型法 + 三角平衡法

振镜焊接是近年来增长最快的场镜应用场景，其光路结构和选型逻辑与打标系统完全不同。

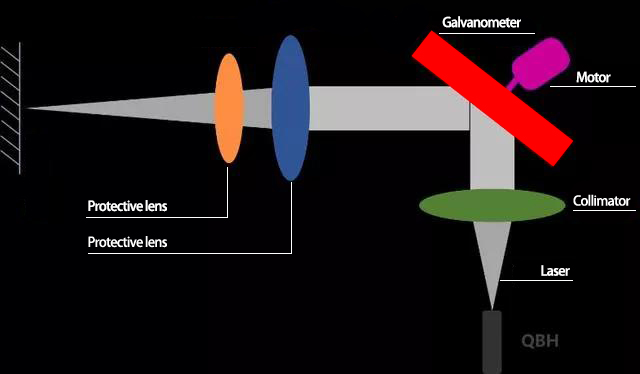

光路结构：激光器 → QBH/IQB → 准直镜 → 振镜 → 场镜 → 工件

核心区别：焊接用连续光纤激光器输出的是发散光（点光源），必须经过准直镜才能变成平行光；而打标用脉冲激光器输出的就是准平行光。两者的光斑计算公式完全不同，不能混用！

5.3.1 级次选型法——顺序不能反

振镜焊接系统有一个严格的级次关系，选型时必须按顺序来：

场镜入瞳 ≥ 振镜光斑 ≥ 准直光束直径 D

4个必知参数（选型前必须确认）：

1. 激光器 NA 值（通常0.11，部分0.22）
2. 光纤芯径（25μm / 50μm / 100μm 等）
3. 准直镜焦距（75mm / 100mm / 150mm 等）
4. 目标场镜焦距（F160 / F210 / F254 / F380 / F420 等）

2个核心公式：

其中 f_c = 准直镜焦距，f_f = 场镜焦距，NA = 光纤数值孔径，d_fiber = 光纤芯径。

计算顺序（绝对不能反）：

1. 先算 D = 2 × f_c × NA
2. 根据 D 确定振镜光斑（D>20mm 必须选 30mm 振镜）
3. 根据振镜光斑选场镜入瞳（场镜入瞳 ≥ 振镜光斑）
4. 最后选焦距、算聚焦光斑 d = d_fiber × f_f / f_c

5.3.2 焦距-光斑-焦深三角平衡法则

焊接场镜选型的核心是在焦距、光斑、焦深三者之间找到平衡，三者关系可以总结为：

焦距变化	光斑大小	能量密度	焦深	飞溅	适合场景
短焦距（F160）	小	高	浅	多	薄板焊接、精细焊接
中焦距（F254）	中	中	中	中	中厚度板、通用焊接
长焦距（F420）	大	低	深	少	厚板焊接、深熔焊接

表：焦距-光斑-焦深三角关系对照表。核心规律：焦距增大→光斑增大→焦深增大，三者此消彼长。[(高飞激光：振镜焊接场镜选型)](https://www.soar-laser.cn/%e6%8c%af%e9%95%9c%e7%84%8a%e6%8e%a5%e6%80%8e%e4%b9%88%e9%80%89%e5%9c%ba%e9%95%9c%ef%bc%9f%e7%84%a6%e8%b7%9d%e3%80%81%e5%85%89%e6%96%91%e3%80%81%e7%84%a6%e6%b7%b1%e4%b8%89%e7%82%b9%e5%b9%b3%e8%a1%a1/)

5.3.3 焊接场镜的特殊要求

• 必须使用石英材质：千瓦级功率下普通光学玻璃热透镜效应严重
• 损伤阈值要求高：高功率密度聚焦点处能量极大
• 入瞳通常更大：焊接系统准直光束直径常达20~30mm
• 热稳定性要求高：长时间连续工作，焦漂必须小
• 保护窗口必备：焊接飞溅严重，需要可更换的保护窗

5.4 选型方法论三：同轴视觉精密加工——远心消色差选型法

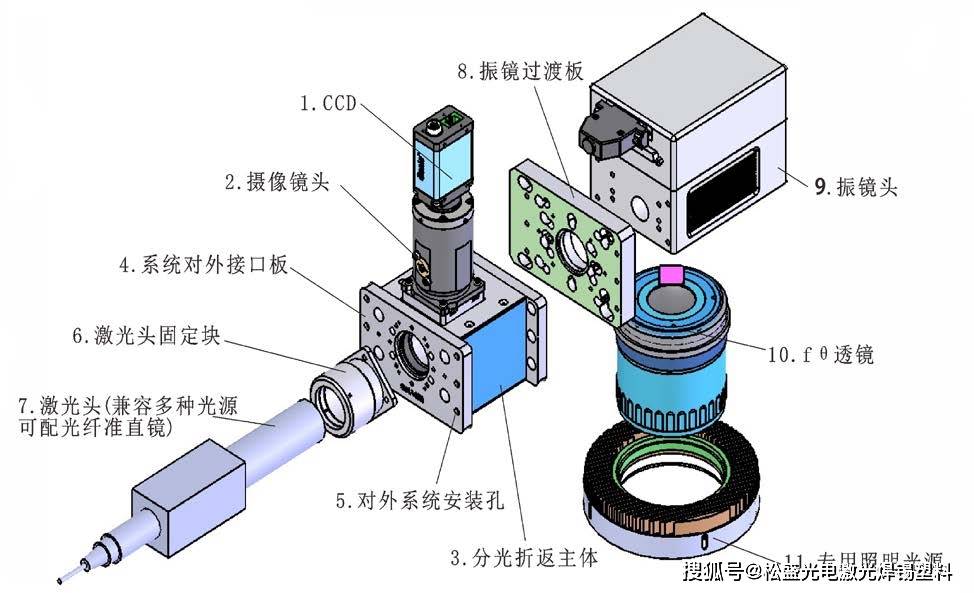

同轴视觉系统是远心消色差场镜最典型的应用场景。激光打在哪儿，相机就”看着”哪儿，实现”所见即所得”的高精度加工。

选型核心要点：

1. 波段匹配（第一步）——确认激光波长+视觉波长都在场镜适用波段内。典型配置：1064nm+650nm、532nm+650nm、355nm+650nm。
2. 远心度等级选择——根据定位精度要求选择远心度等级：
   • 普通视觉定位：远心角 <4° 即可
   • 高精度视觉对位（±0.02mm）：远心角 <2°
   • 半导体微焊接（±0.01mm）：远心角 <1°（定制级）
3. 焦距与视场匹配——根据加工幅面选焦距。相同入瞳下，焦距↑→工作距离↑→视场↓。
4. 视场余量——建议视场比加工需求大20%~30%，避免边缘质量下降。
5. 透过率要求——紫外/绿光波段 >90%，红外波段 >95%。
6. 工作距离确认——与视觉系统焦距匹配，确保激光焦点与视觉焦点共面。

远心度等级划分与应用对应：

等级	远心角范围	光斑一致性	典型定位精度	价格倍率	典型应用
普通级	4°~17°	边缘明显变大	±0.1mm以上	1×	普通打标、粗定位
标准远心	<4°	全场基本一致	±0.03~0.05mm	2~5×	精密打标、3C电子视觉定位
高端远心	<2°	全场高度一致	±0.01~0.02mm	5~10×	半导体微焊接、PCB钻孔
定制级远心	<1°	近衍射极限一致	±0.005mm	10×+	MEMS、晶圆级加工

表：远心度等级划分与应用对应表。价格倍率以同焦距普通F-Theta为基准。[(高飞激光：远心消色差场镜选型指南)](https://www.soar-laser.cn/telecentric-achromatic-f-theta-lens-guide/) [(RP Photonics: Telecentric Lenses)](https://www.rp-photonics.com/telecentric_lenses.html)

5.5 选型参数优先级矩阵

不同应用场景下，各参数的优先级不同。以下矩阵帮助您快速判断哪些参数是”必须满足”，哪些是”可以妥协”的：

参数	打标/雕刻	振镜焊接	精密切割/打孔	同轴视觉	增材制造
波长匹配	★必须	★必须	★必须	★必须	★必须
焦距/幅面	★必须	★必须	★必须	★必须	★必须
入瞳直径	★必须	★必须	★必须	☆重要	★必须
光斑大小	☆重要	★必须	★必须	☆重要	☆重要
焦深	○参考	★必须	☆重要	○参考	☆重要
远心度	○参考	☆重要	★必须	★必须	☆重要
畸变	☆重要	○参考	★必须	☆重要	☆重要
损伤阈值	○参考	★必须	☆重要	○参考	☆重要
消色差	○参考	☆重要	○参考	★必须	○参考
工作距离	☆重要	☆重要	☆重要	☆重要	★必须

表：选型参数优先级矩阵。★必须 = 不满足则无法正常使用；☆重要 = 影响性能和质量；○参考 = 有则更好，无则可接受。

---

六、场镜特性深度解析

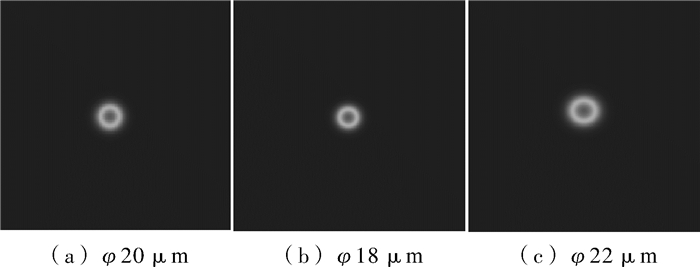

6.1 光斑尺寸公式的适用边界

很多人只知道一个光斑公式，但实际上不同光路系统适用的光斑计算公式完全不同，用错公式会导致严重的选型偏差。

公式类型	公式	适用场景	前提条件	精度
衍射极限公式 （理想高斯）	d = 4λf/(πD)	理论计算、理想TEM₀₀光束	M²=1、光束质量完美、无像差	理论极限，实际偏大
含M²因子的 高斯光斑公式	d = 4·M²·λ·f/(π·D)	准平行光入射系统（打标/调Q/MOPA）	入射为准平行高斯光束、M²已知	较高，接近实际
几何成像公式 （光纤耦合）	d = d_fiber × f_f / f_c	光纤输出+准直镜系统（连续激光焊接）	光纤成像系统、几何光学近似	高，工程上非常准确

表：三种光斑尺寸公式的适用场景对比。打标系统用含M²的高斯公式，焊接系统用几何成像公式，两者绝对不能混用。[(高飞激光：F-Theta场镜选型终极指南)](https://www.soar-laser.cn/f-theta-lens-selection-guide/)

6.2 打标系统 vs 焊接系统场镜选型差异

这是最容易混淆的两个应用场景，也是选型错误的重灾区。

对比维度	打标系统（路径A）	焊接系统（路径B）
激光器类型	调Q / MOPA / CO₂射频管 / 绿光/紫外固体	连续光纤激光器（带QBH/IQB接口）
激光器出光状态	准平行光（自带内部准直）	发散光（光纤点光源输出）
光路结构	激光器 → 扩束镜 → 振镜 → 场镜 → 工件	激光器 → 准直镜 → 振镜 → 场镜 → 工件
光斑计算公式	衍射极限公式（含M²因子）	几何成像公式（光纤放大）
场镜材质	光学玻璃或石英（低功率可用玻璃）	必须熔融石英（高功率+热透镜）
典型功率等级	20W ~ 100W	500W ~ 6000W
典型入瞳规格	10~15mm	20~30mm（甚至更大）
核心选型逻辑	幅面-精度平衡	光斑-焦深-熔深平衡
能否通用？	打标场镜不能用于焊接（损伤不够、热漂大）	焊接场镜可用于打标（性能过剩、成本高）

表：打标系统 vs 焊接系统场镜选型差异对比。两者光路结构和公式体系完全不同，是选型时首先要分清楚的大前提。[(高飞激光：F-Theta场镜选型终极指南)](https://www.soar-laser.cn/f-theta-lens-selection-guide/) [(高飞激光：振镜焊接场镜选型)](https://www.soar-laser.cn/%e6%8c%af%e9%95%9c%e7%84%8a%e6%8e%a5%e6%80%8e%e4%b9%88%e9%80%89%e5%9c%ba%e9%95%9c%ef%bc%9f%e7%84%a6%e8%b7%9d%e3%80%81%e5%85%89%e6%96%91%e3%80%81%e7%84%a6%e6%b7%b1%e4%b8%89%e7%82%b9%e5%b9%b3%e8%a1%a1/)

6.3 飞秒激光场镜的特殊要求

飞秒激光（脉冲宽度10⁻¹⁵秒量级）具有极短的脉冲持续时间和极宽的光谱宽度（几nm到几十nm），对场镜提出了特殊要求：

• 宽带消色差：宽光谱范围内均匀聚焦，避免色散导致的光斑展宽和脉宽展宽
• 熔融石英材质：高损伤阈值、低非线性效应
• 低群延迟色散（GDD）：减少脉冲在介质中传输时的展宽
• 高激光损伤阈值：飞秒激光峰值功率极高，容易造成介质击穿

普通F-Theta场镜无法在宽光谱范围内均匀聚焦，会导致色散、光斑增大、峰值能量密度下降，必须使用专门的消色差设计。[(CASTech: F-theta Lens Technical Principles)](https://www.castech.com/news_detail/24.html)

---

七、常见误区（12个，附对照表）

以下是场镜选型和使用中最常见的12个误区，几乎每个从业者都踩过至少一半。

序号	常见误区	真相	正确做法
1	“平场镜就是F-Theta场镜”	平场镜是大概念，F-Theta是平场镜的一个子类。就像”水果”和”苹果”的关系。平场镜还包括摄影平场镜头、显微平场物镜、普通平场扫描透镜等。	选型时明确说明是”F-Theta平场扫描透镜”，避免歧义。
2	“焦距越长越好，幅面越大越好”	焦距增大的代价是光斑同比例增大。F330的光斑大约是F100的3.3倍。如果需要0.1mm线宽，用大焦距场镜可能根本打不出来。	在加工范围和精度之间找平衡点，够用就好，不要盲目追求大幅面。
3	“平场镜可以通用各种波长”	场镜的镀膜和像差校正都针对特定波长优化。用1064nm场镜打355nm紫外光，不仅聚焦质量差，还有可能烧坏膜层。	必须选择与激光波长完全一致的场镜。
4	“F-Theta畸变是不好的，越小越好”	F-Theta透镜是主动引入桶形畸变来抵消正切非线性的，这是”有用的畸变”。需要控制的是残余的线性误差，而不是把畸变降到零——畸变真的为零就退化成普通平场镜了。	关注线性误差（F-Theta distortion）指标，而不是畸变的有无。
5	“平场镜和聚焦镜差不多，可以通用”	聚焦镜是单点聚焦元件（1-2片），针对固定方向设计；平场扫描镜是多片式复杂系统，专为大角度扫描设计。混用好比用放大镜当相机镜头用。	扫描系统必须用F-Theta场镜，固定光路易聚焦镜。
6	“平场镜可以无限超幅使用”	标称幅面外像差急剧增大，光斑严重变形，能量密度骤降。超幅使用不仅效果差，还可能损坏透镜。	严格在标称幅面内使用，建议留10~20%余量。
7	“入瞳口径只要比光斑大就行”	入瞳不仅要大于光斑直径，还要考虑扫描角度带来的光斑偏移。双振镜系统中，入瞳直径需要明显大于入射光束直径（比值约1.4~1.8倍）。入瞳余量不足→大角度扫描渐晕→边缘光斑变大、能量降低。	场镜入瞳 ≥ 振镜光斑，且留有足够的扫描偏移余量。
8	“镀膜波段越宽越好”	镀膜越宽→膜层堆叠层数越多→内应力越大→易开裂脱落→透过率下降→成本飙升。实际场镜通常只覆盖2~3个特定波段。	选刚好覆盖自己使用波长的产品，不要追求”全波段通用”。
9	“打标场镜和焊接场镜可以通用”	打标用调Q/MOPA输出平行光，焊接用连续光纤激光器输出发散光，光路结构完全不同。焊接场镜需承受更高功率，对损伤阈值和热管理要求更高，通常用石英材质。光斑计算公式也完全不同。	焊接系统必须使用焊接专用的石英场镜，不能用普通打标场镜代替。
10	“焦距等于工作距离”	工作距离（最后一面到焦面）≠ 焦距（主点到焦面）。F-Theta场镜采用反向远距结构，工作距离远大于焦距（远摄比1.2~1.5）。工程安装以法兰焦距为准。	选型时明确区分EFL（有效焦距）、WD（工作距离）、FFL（法兰焦距）。
11	“软件补偿可以代替F-Theta透镜”	软件只能补偿扫描非线性的位置误差，无法补偿场曲、像散、彗差等其他像差。F-Theta透镜不仅提供线性扫描，更重要的是实现了平场聚焦和全场均匀光斑，这是软件无法替代的。	高精度和高质量加工必须使用F-Theta场镜，软件仅作辅助校正。
12	“所有远心场镜都一样，远心度越高越好”	远心度有程度之分：普通场镜4°~17°，远心<4°，高端远心<2°。不同级别价格差异巨大（2~10倍）。远心度越高，视场越小、镜头越大、成本越高。盲目追求高远心度是浪费。	根据实际精度需求选择远心度等级，够用就是最优。

表：场镜选型12大常见误区对照表。综合来源：[(高飞激光：平场镜百科)](https://www.soar-laser.cn/flat-field-lens-encyclopedia/) [(高飞激光：5篇选型指南)](https://www.soar-laser.cn/field-lens-selection-guide/) [(RP Photonics: Scanning Lenses)](https://www.rp-photonics.com/scanning_lenses.html)

---

八、历史与备注

8.1 场镜技术发展简史

• 19世纪：摄影领域出现平场镜头设计，Petzval人像镜头是早期代表，但场曲问题尚未得到系统解决
• 20世纪中期：随着光学设计理论和计算能力的提升，多片式平场物镜在显微镜领域广泛应用
• 1960年代：激光发明后，扫描光学逐渐发展，早期扫描系统使用普通球面透镜，依赖复杂的机械和电子补偿
• 1970-80年代：F-Theta透镜设计理论成熟，配合振镜扫描的激光打标系统开始商用
• 1990年代：工业激光打标爆发，F-Theta场镜成为标准配置，国产厂商开始跟进
• 2000年代：远心F-Theta、消色差F-Theta等高阶产品出现，适应精密加工需求
• 2010年代：高功率光纤激光焊接兴起，大入瞳石英F-Theta场镜需求快速增长
• 2020年代：飞秒激光、紫外激光微加工推动高精度远心消色差场镜发展，非球面/自由曲面技术开始应用于高端场镜设计

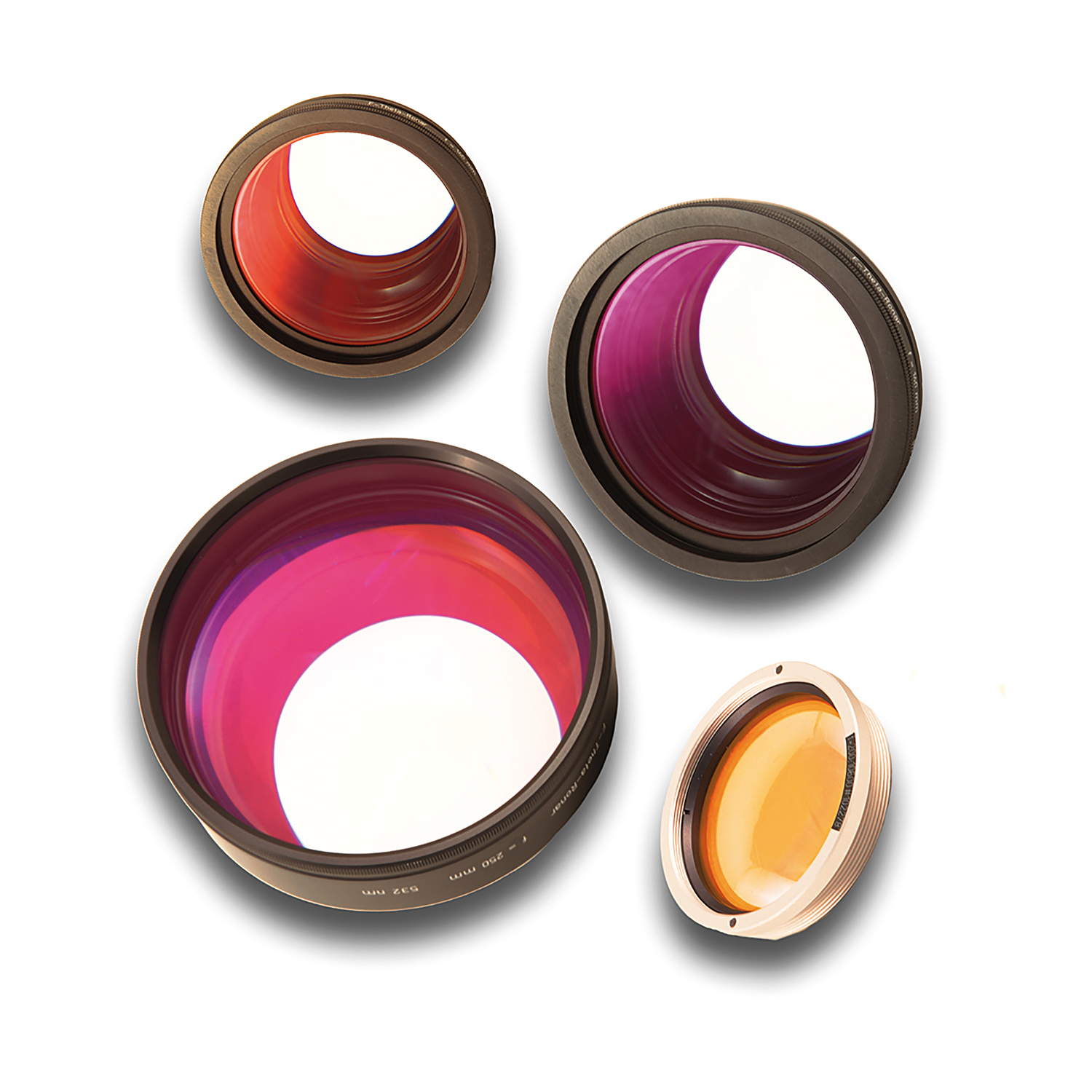

8.2 行业知名厂商

国际品牌：

• SILL Optics（德国希尔光学）：场镜专业领域的标杆厂商，技术资料权威，产品线齐全
• Jenoptik（德国业纳）：高端工业光学器件，性能卓越
• Excelitas / DPM Photonics（美国）：CO₂激光F-Theta领域知名
• Thorlabs（美国）：科研和小批量工业应用，规格透明、文档完善
• EKSMA Optics（立陶宛）：激光光学元件，覆盖多种波长
• CASTech（福晶科技，中国）：全球化的光学晶体和元件厂商

国产品牌：

• 南京波长光电：国内场镜设计领先企业，产品线齐全，性价比高
• 天凯光电（苏州）：振镜+场镜配套方案供应商
• 其他：众多深圳、武汉、苏州等地的光学厂商提供不同档次的产品

8.3 使用与维护注意事项

• 安装方向：场镜有正反之分，通常标记”振镜侧”和”工件侧”，装反会严重影响成像质量
• 清洁维护：表面沾染灰尘/油污时，用专用镜头纸或镜头布配合异丙醇轻轻擦拭，严禁用普通纸巾或手指接触
• 保护窗口：焊接、切割等恶劣环境下，必须在工作端加保护窗口，并定期更换
• 螺纹匹配：常见螺纹规格M85×1、M79×1、M102×1、M55×1等，不匹配时可使用螺纹转换圈
• 存放环境：干燥、无尘、温度稳定，避免镜片膜层受潮发霉

---

九、参考文献

1. RP Photonics Encyclopedia: Scanning Lenses — Dr. Rüdiger Paschotta
2. RP Photonics Encyclopedia: Telecentric Lenses — Dr. Rüdiger Paschotta
3. RP Photonics Buyer’s Guide: Purchasing Advisor for Scanning Lenses
4. 高飞激光：平场镜是什么？一篇搞懂平场镜原理、与F-Theta场镜的区别及选型要点
5. 高飞激光：场镜（F-Theta透镜）选型指南
6. 高飞激光：激光场镜选型终极指南：90%的设备商都踩过这些坑
7. 高飞激光：振镜焊接怎么选场镜？焦距、光斑、焦深三点平衡实战指南
8. 高飞激光：振镜焊接系统场镜怎么选——先确认4个参数，再套2个公式
9. 高飞激光：远心消色差场镜选型指南：同轴视觉与多波长激光系统的关键技术
10. Thorlabs: F-Theta Scan Lenses
11. Thorlabs: F-Theta Lenses Tutorial
12. CASTech (福晶科技): F-theta Lens Technical Principles and Selection Guide
13. SPIE: Optical design and performance of F-Theta lenses for high-power and high-precision applications（Proc. SPIE 9626, 2015）
14. University of Arizona: Design of Large Working Area F-Theta Lens（MS Report, 2023）
15. ISO 10110: Optics and photonics — Preparation of drawings for optical elements and systems
16. 《激光原理及应用》，高等教育出版社
17. 南京波长光电科技股份有限公司：一种消场曲及消像散的355nm紫外远心f-theta镜头（发明专利 CN201910268787.2）

---

---

本文由长沙高高飞激光设备有限公司技术团队整理 | 更新日期：2026年09月06日

技术咨询：15927220467（微信同号） | 邮箱：859818709@qq.com
