激光扫描振镜原理与应用

一、概述

你可能见过激光打标机——一束激光在金属或塑料表面”画”出各种图案和文字，速度快得像变魔术一样。这束激光怎么能那么灵活地改变方向？答案就是扫描振镜。

激光扫描器（Laser Scanner）是一类用于控制激光束出射方向的器件。 振镜（Galvanometer Scanner，电流计式扫描器）是其中最常用、最具代表性的一种。它就像激光的”方向盘”，通过高速转动一面小镜子，把激光反射到不同的位置。配合两个振镜（X轴和Y轴），就能让激光在一个平面上任意扫描，画出各种复杂的图形。

振镜这个名字听起来有点老派，其实它的全称是”电流计式扫描器”（galvanometer scanner），因为最早的电流计就是用一个线圈在磁场里偏转来指示电流大小的。现在的激光扫描振镜，原理和老电流计一脉相承，但精度和速度已经高了不知道多少个量级。

一个有意思的对比：你用手晃动一面镜子来反射太阳光，最快大概每秒晃几次。而一个工业级扫描振镜，每秒可以来回摆动几千次——小角度下甚至能到几万次。而且它的定位精度可以达到微弧度级。

根据 RP Photonics 的分类，激光扫描器有很多种，除了振镜（电流计式），还有多面转镜（Polygon Scanner）、声光偏转器（AOM Scanner）、电光扫描器、MEMS振镜、光学相控阵等。振镜只是其中一类，但因为它在激光加工、激光打标等领域应用最广泛，所以人们常说的”激光扫描”很大程度上指的就是振镜扫描。

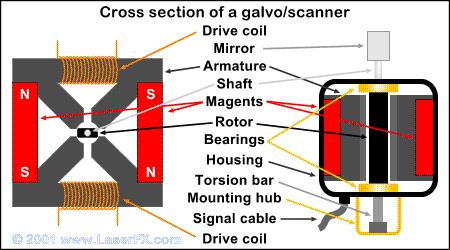

图1：振镜（电流计式扫描器）内部结构剖面图。核心部件包括驱动线圈、磁铁、转子、转轴、轴承、反射镜和位置传感器等。

二、工作原理

1. 振镜（电流计式扫描器）的基本结构

一个典型的振镜单元（单轴）由以下几部分组成：

① 电机转子（Rotor）

上面固定着反射镜
通常是动磁式或动圈式设计
转子上还装有位置传感器

② 定子与驱动线圈（Drive Coil）

提供磁场（永磁体）
线圈通电后产生电磁力矩，驱动转子转动

③ 位置反馈传感器

实时检测转子的角度
把信号反馈给驱动电路，形成闭环控制
高端振镜的位置传感器分辨率可以达到微弧度级

④ 反射镜（Mirror）

粘在转子上，随转子一起摆动
材料通常是石英、硅、碳化硅或铍（轻、硬、导热好）
表面镀对应波长的高反射膜

2. 其他类型的激光扫描器

根据 RP Photonics Encyclopedia，激光扫描器有多种技术路线：

（1）旋转镜扫描器（Rotating Mirror Scanner）

最简单的一种：一个倾斜的圆柱端面镀上反射膜，电机带动圆柱旋转，入射激光就被周期性地反射到不同方向。

（2）多面转镜扫描器（Polygon Scanner）

一个多边形的棱镜，每个侧面都是一个反射面。棱镜持续旋转，每一面扫过一个角度范围。激光打印机里的扫描器大多是这种。

优点：速度快，可以做到很高的扫描频率
缺点：只能做周期性匀速扫描，不能任意定位

（3）电流计式扫描器（Galvanometer Scanner，振镜）

扫描镜可以通过电磁力转动到不同的角度位置。有些工作在机械谐振模式（谐振式振镜），此时扫描速度不是恒定的（正弦运动）。

优点：可以任意角度定位，灵活度高
缺点：速度比多面转镜慢一些

（4）MEMS扫描器

基于MEMS（微机电系统）技术的微型扫描器，体积非常小。常见于消费级激光雷达、AR眼镜等场景。

（5）声光偏转器（Acousto-optic Deflector, AOD）

没有运动部件，利用晶体中的声波对光的衍射效应来偏转光束。偏转角度由施加的射频信号控制。

优点：速度极快，无机械磨损
缺点：偏转角度范围小，可分辨的点数有限

（6）电光扫描器

利用电光效应来偏转光束，速度极快，但扫描角度通常很小。

（7）光学相控阵（Optical Phased Array）

由一组相干发光单元组成，控制各单元之间的相位差来改变合成光束的出射方向。未来可能用于自动驾驶的微型激光雷达。

3. 双振镜扫描系统

要在一个平面上扫描，需要两个振镜配合——一个管X方向，一个管Y方向。

常见的布局有两种：

XY堆叠式：两个振镜一前一后，X振镜在前，Y振镜在后（或反过来）
近瞳式：两个振镜的转轴尽量靠近，形成一个”虚拟的共同支点”

双振镜系统的关键是两个振镜的同步控制——轨迹画得准不准，全看X和Y的配合好不好。这就需要高性能的驱动控制板来做实时的轨迹规划和伺服控制。

对于三维加工（比如在曲面上打标），还需要加上动态聚焦单元（也叫”vario-scan”模块）。这个模块包含可移动的透镜，在X-Y扫描的同时快速调整光束的发散角，让焦点跟着曲面的高度变化而移动。

4. F-Theta场镜：让扫描变成平面

这里有一个很重要的问题：如果振镜只是转动镜子，反射光的角度变了，那么在远处的接收面上，扫描轨迹不是直线而是弧线——而且中心和边缘的线速度也不一样。

F-Theta场镜就是用来解决这个问题的。它是一种特殊设计的平场扫描透镜，特点是：像高 $h = f \times \theta$ ，也就是像的高度和扫描角 $\theta$ 成正比（而不是普通透镜的 $h = f \times \tan\theta$ ）。

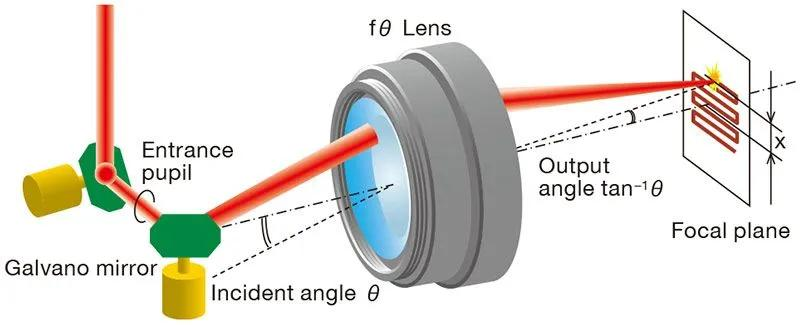

图2：f-theta扫描透镜工作原理示意图。振镜改变激光入射角度，f-theta透镜将角度扫描转化为焦平面上的线性位移，保证扫描速度均匀且聚焦光斑始终落在平面上。

这样的话，振镜匀速转动，扫描点在像面上的移动速度就是均匀的，而且扫描面是一个平面。

5. 前物镜扫描 vs 后物镜扫描

根据扫描器和聚焦物镜的先后顺序，有两种架构：

前物镜扫描（Pre-objective Scanner）：扫描器在聚焦物镜之前。物镜需要处理不同入射角的光束，比如使用f-theta扫描透镜。这是最常见的架构。
后物镜扫描（Post-objective Scanner）：扫描器放在聚焦物镜之后，光束已经是会聚状态。在激光加工中，这种方案的保护窗口可以做得比较小，更换方便。

6. 反射式 vs 折射式扫描

大多数扫描器用的是可动反射镜，但也有利用折射元件来偏转光束的方案。比如旋转的 Risley 棱镜、或者横向移动的透镜（某些光纤发射系统用的就是这种原理）。

三、关键参数与性能指标

参数	含义	单位	说明
扫描角度	振镜能摆动的最大角度	°、mrad	通常是±角度
扫描速度/响应时间	振镜的快慢	μs	小角度阶跃响应时间
定位精度	重复定位的准确度	μrad、μm	含线性度、重复精度
光斑漂移	长时间工作的位置漂移	μrad、μm	热漂移是主要因素
通光孔径	振镜上能通过的最大光斑	mm	决定光斑大小上限
适用波长	反射镜的镀膜波长范围	nm	不同波长需不同镀膜
损伤阈值	反射镜能承受的最大功率密度	W/cm², J/cm²	高功率应用需注意

几个关键参数解读

扫描速度怎么看？ 振镜的速度通常用”小角度阶跃响应时间”来表示，比如”100μs（0.1°阶跃）”——意思是让振镜转动0.1度并稳定下来，只需要100微秒。高端打标机用的振镜响应时间能做到20-30μs。

为什么光斑漂移很重要？ 振镜工作的时候，电机线圈会发热，热量传导到转子和反射镜上，会导致热变形和位置漂移。如果漂移太大，长时间打标就会出现”图案飘移”的问题。

四、主要类型/分类

1. 按驱动方式分

类型	原理	速度	定位灵活性	典型应用
电流计式振镜	电磁力驱动反射镜转动	中~高	高（任意角度）	激光打标、切割、3D打印
谐振式振镜	机械谐振，正弦摆动	很高（kHz级）	低（只能往复）	高速成像、激光显示
多面转镜	旋转多面棱镜反射	很高	低（匀速扫描）	激光打印、高速条码扫描
声光偏转器（AOD）	声光衍射	极高	中（角度范围小）	共聚焦显微镜、科研
MEMS振镜	微机电驱动	高	中	消费级激光雷达、AR
光学相控阵	相位控制阵列	极高	中	固态激光雷达（新兴）

2. 按扫描维度分

一维扫描器：只在一个方向上扫描（如条码扫描器、激光打印机）
二维扫描器：X-Y两个方向，可在平面上任意扫描（如激光打标）
三维扫描器：X-Y-Z三个方向，加上动态聚焦（如曲面加工、3D打印）

3. 电流计式振镜的细分

动圈式：线圈运动，磁铁固定——驱动力大，但电感大，速度受限
动磁式：磁铁运动，线圈固定——转动惯量小，速度快，是主流方案

五、典型应用场景

1. 激光打标

这是振镜最大的应用领域。金属、塑料、陶瓷、玻璃上的各种logo、二维码、序列号、文字图案，几乎都是用振镜+激光器打出来的。振镜的速度直接决定了打标效率。

2. 激光切割与焊接

薄板精密切割、精密焊接中，振镜扫描式加工（也叫”振镜焊””振镜切”）比传统的工作台移动方式快得多。配合高功率光纤激光器，可以实现高速、高精度的加工。

3. 3D打印（SLA光固化）

SLA 3D打印机用振镜扫描紫外激光，让液态树脂逐层固化。振镜的扫描速度和精度直接影响打印速度和打印质量。

4. 激光雷达（LiDAR）

激光雷达需要快速扫描发射和接收光束。振镜是激光雷达的主流扫描方案之一——除了传统的电磁振镜，还有MEMS振镜（微机电振镜），体积更小、速度更快。

5. 激光打印机

激光打印机里通常用一维的旋转多面镜（polygon scanner），把激光二极管的光束扫描到感光鼓上。这是振镜之外另一种非常重要的扫描技术。

6. 激光显微镜与OCT

共聚焦显微镜需要对样品做逐点扫描。通常快轴（X方向）用谐振式振镜（几千Hz），慢轴（Y方向）用电流计式振镜，两者配合实现高速面扫描。光学相干层析（OCT）通常也涉及光束扫描。

7. 激光显示与激光秀

激光电视、激光投影、舞台激光秀中，振镜扫描是一种重要的图像生成方案——通过高速扫描一束或多束激光，利用人眼的视觉暂留效应形成完整的图像。

8. 条码扫描器

条码扫描器通常用一维激光扫描器，让光束沿着一条直线来回扫过条码，同时检测反射光的强度来读出条码信息。

六、常见误区

误区1：振镜速度越快越好

速度快当然好，但速度和精度往往是矛盾的——振镜动得越快，停下来的时候”过冲”就越厉害，要稳定下来需要更长时间。而且速度太快会增加振动和噪音，缩短寿命。

实际选型要根据应用来：激光打标追求速度，选高速振镜；精密加工追求精度，选高稳定性振镜。

误区2：两个单轴振镜拼起来就是双轴系统

理论上是，但实际没那么简单。双轴振镜系统不只是两个单轴的简单叠加，还需要考虑两个振镜的几何布局、同步控制、动态畸变校正、F-Theta透镜的匹配。所以通常直接买成套的双轴振镜系统。

误区3：F-Theta透镜可以随便配

F-Theta透镜和振镜是需要匹配的：扫描角度要匹配、入射光斑大小要匹配、焦距和扫描范围要匹配应用需求、波长和损伤阈值要匹配激光参数。配错了F-Theta，不仅扫描范围不对，光斑质量和位置精度都会出问题。

误区4：振镜定位精度就是加工精度

振镜的定位精度只是整个加工系统精度的一部分。实际加工精度还受很多因素影响：F-Theta透镜的畸变和场曲、激光光束质量、热效应、机械安装误差、控制系统的插补精度。振镜精度只是”上限”，实际精度通常比振镜标称的要低一些。

误区5：激光扫描器只有振镜一种

振镜只是激光扫描器的一种。不同的应用场景有不同的最佳方案：高速连续扫描用多面转镜、超快小角度扫描用声光偏转器、微型化用MEMS、固态无运动部件用光学相控阵。选型的时候要先想清楚自己的需求，不要默认用振镜。

七、选型建议

1. 按应用场景选

激光打标 → 选高速电流计式振镜，配合对应的F-Theta镜
激光切割/焊接 → 选大孔径、高功率反射镜的振镜
3D打印/SLA → 选中高速、大角度扫描振镜
共聚焦显微镜 → 快轴用谐振式（高速），慢轴用电流计式
激光雷达 → 根据扫描方式选择，有MEMS振镜、多面转镜等多种方案
激光显示/投影 → 高速谐振式振镜或MEMS振镜

2. 按关键指标选

首要关心速度 → 看阶跃响应时间和谐振频率
首要关心精度 → 看重复定位精度和长期漂移
要做大范围扫描 → 选大角度振镜+长焦距F-Theta
用高功率激光 → 注意反射镜的损伤阈值和热管理
紫外或红外应用 → 确认反射镜镀膜和透镜材料

3. 主要品牌概览

Scanlab（德国）：行业标杆，性能顶级，价格也高
Cambridge Technology（美国）：老牌振镜厂商，产品线全
Raylase（德国）：工业级应用知名
Thorlabs（美国）：科研级小型振镜，实验室常用
大族/华工/世纪桑尼等国产品牌：性价比高，中低端市场主流
