克尔效应是什么？光强怎么改变折射率

一、核心概念：什么是克尔效应？

克尔效应（Kerr Effect）是一种非线性光学效应，指介质的折射率在电场作用下发生变化的现象。这种折射率变化与电场强度的平方成正比，属于二阶非线性光学效应的一种表现形式。克尔效应有两种主要类型：电光克尔效应（DC Kerr效应）和光克尔效应（AC Kerr效应）。

电光克尔效应是由外加的直流或低频电场引起的，会使原本各向同性的介质产生双折射。光克尔效应则是由光自身的强电场引起的，折射率变化与光强成正比，它是自相位调制、交叉相位调制、自聚焦（克尔透镜）等重要非线性现象的物理根源。 在激光技术和光纤光学中，最常提到的克尔效应通常指光克尔效应。几乎所有透明介质都存在光克尔效应，它是光纤中最重要、最基本的非线性效应，对超短脉冲传输、超连续谱产生、被动锁模等都有至关重要的影响。

二、工作原理：克尔效应是怎么实现的？

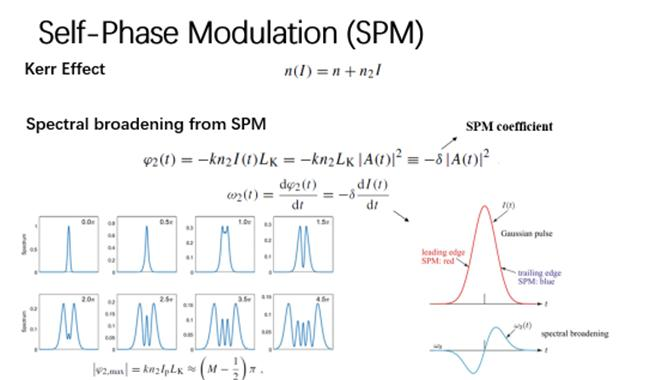

机制1：**自相位调制（SPM）**

光脉冲的强度随时间变化，导致折射率也随时间变化，从而使脉冲自身的相位受到调制。

机制2：**交叉相位调制（XPM）**

当多束光同时传播时，一束光的强度变化会引起另一束光的相位变化。

机制3：**克尔透镜效应（自聚焦）**

高斯光束的强度分布是中间强、边缘弱，导致中间折射率高、边缘折射率低，形成一个等效的凸透镜，使光束发生自聚焦。

### 电光克尔效应（DC Kerr效应）

当在介质两端加上外电场时，电场会使介质中的分子或原子发生极化或取向，导致介质的光学性质发生变化，产生感应双折射。具体来说，介质对平行于电场方向和垂直于电场方向的偏振光呈现出不同的折射率，折射率差与电场强度的平方成正比：Δn = λKE²，其中K是克尔常数，E是电场强度。

电光克尔效应的一个重要应用是克尔盒（Kerr cell）——在装有极性液体（如硝基苯）的盒子两端加上电极，通过外加电压控制光的偏振状态，实现高速光开关或光调制。不过，由于克尔效应相对较弱，需要较高的驱动电压，实际中更多使用基于普克尔效应的电光调制器。

### 光克尔效应（AC Kerr效应）

这是在非线性光学中更为重要的一种克尔效应。当一束强光在介质中传播时，光自身的电场会引起介质折射率的变化，变化量与光强成正比：

Δn = n₂ × I

其中n₂是非线性折射率系数，I是光强。n₂是一个材料参数，反映了介质克尔非线性的强弱。石英玻璃的n₂约为3×10⁻¹⁶ cm²/W，数值很小，但由于光纤中光强大（纤芯细）且作用距离长，积累效应非常显著。

光克尔效应的物理来源主要是介质中电子对光场的非线性响应，通常被认为是瞬时响应的。此外，电致伸缩效应（光场引起介质密度变化，从而改变折射率）也会贡献一部分非线性折射率，但这种效应响应较慢，只对纳秒级或更长的脉冲有显著影响。

光克尔效应会引发多种重要的非线性现象：

对于超短脉冲（飞秒级），光克尔效应的简单模型（瞬时响应、与频率无关）不再完全精确，会出现自陡峭等高阶效应。当光强极高时，克尔效应还会出现饱和现象，折射率不再随光强线性增加。

三、关键参数：看懂克尔效应的性能指标

以下是核心参数说明：

参数名称	含义	为什么重要
非线性折射率n₂	描述光克尔效应强弱的基本参数，表示折射率随光强的变化率n = n₀ + n₂I，单位通常为m²/W。石英光纤约为2.6×10⁻²⁰ m²/W。	是所有克尔类非线性效应（SPM、XPM、自聚焦等）的物理根源。n₂越大，相同光强下折射率变化越显著，非线性效应越强。选择非线性材料时n₂是首要参数。
非线性系数γ	光纤中综合衡量克尔非线性强度的参数，γ = 2πn₂/(λA_eff)，单位rad/(W·m)。将材料特性与波导结构结合起来。	是光纤非线性光学设计的核心参数。γ越大，单位功率单位长度产生的非线性相移越大，SPM、拉曼散射等效应越容易发生。高非线性光纤通过减小模场面积来提高γ。
非线性长度L_NL	定义为L_NL = 1/(γP₀)，表示峰值功率为P₀的脉冲经过这段光纤后，峰值非线性相移达到1弧度。	表征非线性效应积累的特征尺度。L_NL远小于光纤长度时，非线性效应显著；反之则可以忽略。是判断系统中非线性效应是否重要的关键判据。
克尔响应时间	介质对光场变化产生非线性极化响应的时间。电子贡献的响应极快（~10⁻¹⁵s），分子/核响应较慢（~10⁻¹²s或更慢）。	决定了克尔效应能否跟得上超快光场的变化。对飞秒脉冲而言，只有电子响应能瞬时跟随，分子响应会滞后，影响超短脉冲的非线性传输行为。
自聚焦阈值	当光功率超过临界值时，克尔自聚焦效应超过衍射，光束会自聚焦甚至形成光丝。临界功率P_cr ≈ λ²/(2πn₀n₂)。	决定了介质中可传输的最大光功率。超过阈值后光束会自聚焦导致材料损伤，是高功率激光系统的重要限制因素。光纤由于有波导限制，自聚焦阈值体现在端面上。
三阶非线性极化率χ⁽³⁾	描述介质三阶非线性响应强度的宏观张量，与n₂直接相关：n₂ = (3π/n₀²)Re[χ⁽³⁾]。克尔效应是χ⁽³⁾的直接表现。	是材料非线性光学性质的基本物理量。χ⁽³⁾越大，克尔效应、三次谐波、四波混频等三阶非线性过程都越强。不同材料的χ⁽³⁾可以相差很多个数量级。

四、主要类型：克尔效应有哪些种类？

按物理机制分类：

1. 电光克尔效应（DC Kerr效应）：由外加直流或低频电场引起，产生与电场平方成正比的折射率变化和感应双折射。主要应用是克尔盒光开关。相比普克尔效应（线性电光效应），克尔效应是二次的，通常更弱。

2. 光克尔效应（AC Kerr效应）：由光自身的电场引起，折射率变化与光强成正比。这是光纤光学和超快光学中最常见、最重要的非线性效应之一。

按光克尔效应的表现形式分类：

1. 自相位调制（SPM）：单束光的强度变化引起自身的相位调制。是脉冲光谱展宽的主要原因。
2. 交叉相位调制（XPM）：两束或多束光共同传播时，一束光的强度变化引起其他光束的相位变化。在波分复用光纤通信中是重要的损伤因素。
3. 自聚焦（克尔透镜效应）：光强的空间分布引起折射率的空间分布变化，形成等效透镜使光束自聚焦。

按响应时间分类：

1. 电子克尔效应：源于电子云的畸变，响应极快（飞秒量级），是瞬时克尔效应的主要来源。
2. 电致伸缩克尔效应：源于光场引起的介质密度变化，响应较慢（纳秒量级），对短脉冲可忽略。

五、应用场景：克尔效应都用在什么地方？

主要应用领域：

• 1. 被动锁模（克尔透镜锁模）：这是克尔效应最重要的应用之一。利用克尔透镜效应与激光腔内的光阑组合，可以形成等效的可饱和吸收体——高峰值功率的脉冲受到的损耗比连续光小，从而实现被动锁模，产生超短脉冲。钛宝石飞秒激光器就是利用克尔透镜锁模的典型代表。
• 2. 超连续谱产生：在光子晶体光纤或其他高非线性光纤中，自相位调制与其他非线性效应（孤子效应、拉曼散射等）共同作用，可以将窄带脉冲光谱展宽到超过一个倍频程，形成”白光”超连续谱。广泛应用于光谱学、光学频率梳、OCT成像等领域。
• 3. 脉冲压缩：利用自相位调制对脉冲产生正啁啾（频率随时间上升），然后通过负色散元件（如光栅对）对啁啾进行补偿，可以将脉冲压缩到更短的持续时间。这是非线性脉冲压缩的基本原理。
• 4. 光开关与光逻辑：利用克尔效应的折射率变化，可以构建全光开关器件。例如，通过控制光的强度来改变信号光的相位，从而实现开关功能。在全光信号处理中有潜在应用。
• 5. 克尔盒高速摄影：电光克尔效应的应用。利用克尔盒作为超高速光快门，可以实现纳秒甚至更短时间分辨的摄影，用于爆炸、放电等快速过程的研究。
• 6. 非线性脉冲整形：通过设计合适的非线性介质和色散组合，利用克尔效应对脉冲进行整形，实现特定的脉冲形状输出。

六、常见误区

以下是几个常见的认识误区：

---
