光参量振荡是什么？波长可调的OPO激光器

一、核心概念：什么是光参量振荡？

光参量振荡器（Optical Parametric Oscillator，简称OPO）是一种类似于激光器的相干光源，但它的光增益不是来自受激辐射，而是来自非线性晶体中的参量放大效应。简单来说，OPO利用非线性晶体的二阶非线性效应，将一束高频的泵浦光转换成两束频率较低的光——信号光（signal）和闲频光（idler），三者满足频率关系：ω_p = ω_s + ω_i（泵浦频率=信号频率+闲频频率）。

OPO最突出的优势是其输出波长具有极宽的调谐范围。通过改变相位匹配条件（如晶体温度、角度或准相位匹配周期），可以连续调节信号光和闲频光的波长，覆盖从可见光到中红外甚至太赫兹的广阔光谱范围。这是普通激光器很难做到的，因为普通激光器受限于增益介质的发射带宽，调谐范围通常很有限。 OPO需要一个光学谐振腔来提供光反馈，使信号光或闲频光在腔内来回振荡，不断获得参量增益。与激光器一样，OPO也有振荡阈值——只有当泵浦功率超过阈值时，才能产生持续的振荡输出。

二、工作原理：光参量振荡是怎么实现的？

机制1：**单共振OPO（SRO）**

只有信号光或闲频光中的一束在腔内谐振，另一束单程输出。阈值较高，但调谐简单、稳定性好，是最常用的类型。

机制2：**双共振OPO（DRO）**

信号光和闲频光都在腔内谐振。阈值低得多，但调谐复杂，对腔长和泵浦波长的变化非常敏感，容易出现模式跳变。

机制3：**三共振OPO（TRO）**

泵浦光也参与谐振，阈值最低但最难稳定，极少使用。

OPO的工作基于光参量放大（OPA）效应。在非线性晶体中，一个高频的泵浦光子可以分裂成一个信号光子和一个闲频光子，同时满足能量守恒（ℏω_p = ℏω_s + ℏω_i）和动量守恒/相位匹配（k_p = k_s + k_i）。这个过程就是参量下转换。

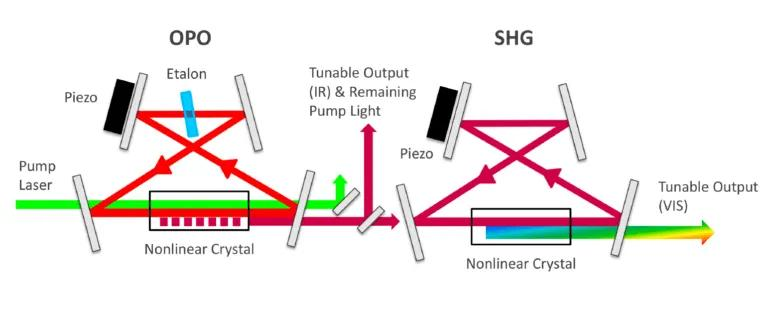

如果只是让泵浦光单次通过非线性晶体，产生的信号光和闲频光功率很弱，这称为光参量产生（OPG）。如果在晶体两端加上反射镜构成谐振腔，让信号光（或信号光+闲频光）在腔内来回反射，每次经过晶体都获得参量增益，当增益超过腔损耗时，就会形成持续振荡，这就是光参量振荡器。

OPO的波长调谐是通过改变相位匹配条件实现的。因为对于给定的泵浦波长，满足相位匹配的信号/闲频波长组合不是唯一的——改变晶体温度、角度或准相位匹配周期，可以选择不同的信号/闲频波长分配，从而实现波长调谐。例如，用532nm绿光泵浦的OPO，信号光可以在近红外范围内调谐，对应的闲频光则在近红外到中红外范围内调谐。

根据谐振腔中振荡的光波数量，OPO分为：

根据泵浦方式，OPO可以分为连续光泵浦、纳秒脉冲泵浦（Q开关激光）和同步泵浦（锁模飞秒/皮秒激光）。同步泵浦OPO的谐振腔长度与泵浦脉冲重复频率严格匹配，输出的也是超短脉冲。

三、关键参数：看懂光参量振荡的性能指标

以下是核心参数说明：

参数名称	含义	为什么重要
光-光转换效率	OPO输出的信号光（或信号光+闲频光）功率与输入泵浦光功率的比值。连续波OPO通常为30%-60%，脉冲OPO可达50%-80%。	决定OPO系统的整体能效和输出功率水平。效率越高，获得相同输出所需的泵浦功率越低，系统发热和成本也越低。对于高功率应用，转换效率是首要考虑因素。
振荡阈值	能够维持OPO振荡所需的最低泵浦功率。阈值与晶体的非线性系数、腔损耗、输出耦合率等因素有关。	阈值决定了OPO能否起振以及对泵浦源的功率要求。阈值过高需要更高功率的泵浦激光器，增加系统成本。低阈值设计是OPO实用化的关键。
波长调谐范围	OPO输出波长可以连续调节的范围，由泵浦波长、晶体材料和相位匹配调谐方式共同决定。	这是OPO最核心的价值指标——普通激光器受增益介质限制调谐范围很窄，而OPO可以实现从可见光到中红外的超宽调谐，是光谱学、遥感等应用的关键。
线宽	输出激光的光谱宽度。自由运转OPO线宽通常为几十GHz，加入选频元件（如标准具、光栅）后可压缩至MHz甚至kHz量级。	线宽决定了输出光的单色性和相干性。高分辨光谱学、精密测量等应用需要窄线宽输出，而泵浦源等应用则对线宽要求较低。
光束质量M²	衡量输出光束接近理想高斯光束的程度，M²越接近1光束质量越好。	光束质量直接影响远场聚焦能力和传输特性。OPO由于非线性转换过程中的走离、热效应等因素，光束质量通常不如泵浦光。好的光束质量对切割、打标等应用至关重要。
相位匹配方式	实现参量过程相位匹配的技术方案，包括角度调谐、温度调谐、准相位匹配（QPM）等。	决定了调谐方式、调谐速度、可用晶体长度和转换效率。角度调谐灵活快速但有走离；温度调谐无走离但速度慢；QPM可利用最大d系数但损伤阈值较低。

四、主要类型：光参量振荡有哪些种类？

按谐振方式分类：

1. 单共振OPO（SRO）：只有一束光（通常是信号光）在腔内振荡，闲频光输出。阈值较高但调谐方便、工作稳定，是工业和科研中最常用的OPO类型。

2. 双共振OPO（DRO）：信号光和闲频光都在腔内振荡。阈值低但调谐困难、容易跳模，主要用于低泵浦功率或需要极低阈值的特殊应用。

按泵浦方式分类：

1. 纳秒脉冲OPO：用Q开关纳秒激光器泵浦，脉冲能量高，输出波长覆盖范围广，常用于光谱学、遥感等。

2. 连续光OPO（CW OPO）：用连续激光器泵浦，输出连续光，线宽窄，适合高分辨光谱学。通常需要用PPLN等准相位匹配晶体制成，以获得足够的增益。

3. 同步泵浦OPO：用锁模激光器（飞秒或皮秒）泵浦，腔长与泵浦重复频率同步，输出超短脉冲。用于超快光谱、非线性光学等研究领域。

按晶体类型分类：

1. 常规双折射匹配OPO：使用BBO、LBO、KTP等晶体，通过角度或温度调谐。
2. 准相位匹配OPO（QPM-OPO）：使用PPLN、PPKTP等周期极化晶体，效率高、调谐方式灵活。

五、应用场景：光参量振荡都用在什么地方？

主要应用领域：

• 1. 激光光谱学：这是OPO最重要的应用领域之一。OPO的宽波长调谐能力使其成为分子光谱、原子光谱的理想光源。特别是中红外波段（2-5μm及更远），许多分子的特征吸收峰都在这个”分子指纹区”，而普通激光器难以覆盖这么宽的范围。OPO配合光谱技术可以用于环境监测、气体分析、燃烧诊断等。
• 2. 军事与国防：OPO产生的3-5μm中红外光可以用于红外对抗（IRCM），干扰敌方的红外制导导弹。高功率中红外OPO是军事激光系统的重要组成部分。
• 3. 量子光学研究：OPO是产生压缩态光场和纠缠光子对的关键器件，在量子信息、量子计算、量子精密测量等前沿研究中不可或缺。低于阈值的OPO可以产生纠缠光子对，高于阈值的OPO可以产生压缩光。
• 4. 生物医学与成像：OPO输出的近红外和中红外光可用于生物组织的多光子成像、相干层析成像（OCT）等。可调谐的特性使其适合研究不同生物分子的吸收和散射特性。
• 5. 激光雷达与遥感：可调谐OPO可用于差分吸收激光雷达（DIAL），测量大气中的气体成分和浓度。通过调谐到特定气体的吸收峰，可以精确测量其浓度分布。
• 6. 材料处理与加工：某些材料在特定的中红外波长下有特殊的吸收特性，使用OPO输出的特定波长进行加工可以获得更好的效果。

六、常见误区

以下是几个常见的认识误区：

---
